GENERAL DESCRIPTION

TSB Revision

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

52B-3

.

G EN ER A L DESC RIPTIO N

M1524000100075

WARNING

Extreme care must be used when servicing the SRS to avoid injury to the service personnel
(by inadvertent deployment of the air bags) or the driver (by rendering the SRS inoperative).

The Supplemental Restraint System (SRS) is designed to supplement the driver's and front passenger's seat
belts to help reduce the risk or severity of injury to the driver and front passenger by activating and deploying
both front air bags in certain frontal collisions.

The SRS consist of two air bag modules, SRS air bag control unit (SRS-ECU), SRS warning light, and clock
spring. Air bags are located in the center of the steering wheel and above the glove box. Each air bag is
made up of a folded air bag and an inflator unit. The control unit under the floor console monitors the system
and has a safing G-sensor and an analog G-sensor. The warning light on the instrument panel indicates the
operational status of the SRS. The clock spring is installed in the steering column. Only authorized service
personnel should do work on or around the SRS components. Those service personnel should read this
manual carefully before starting any such work.

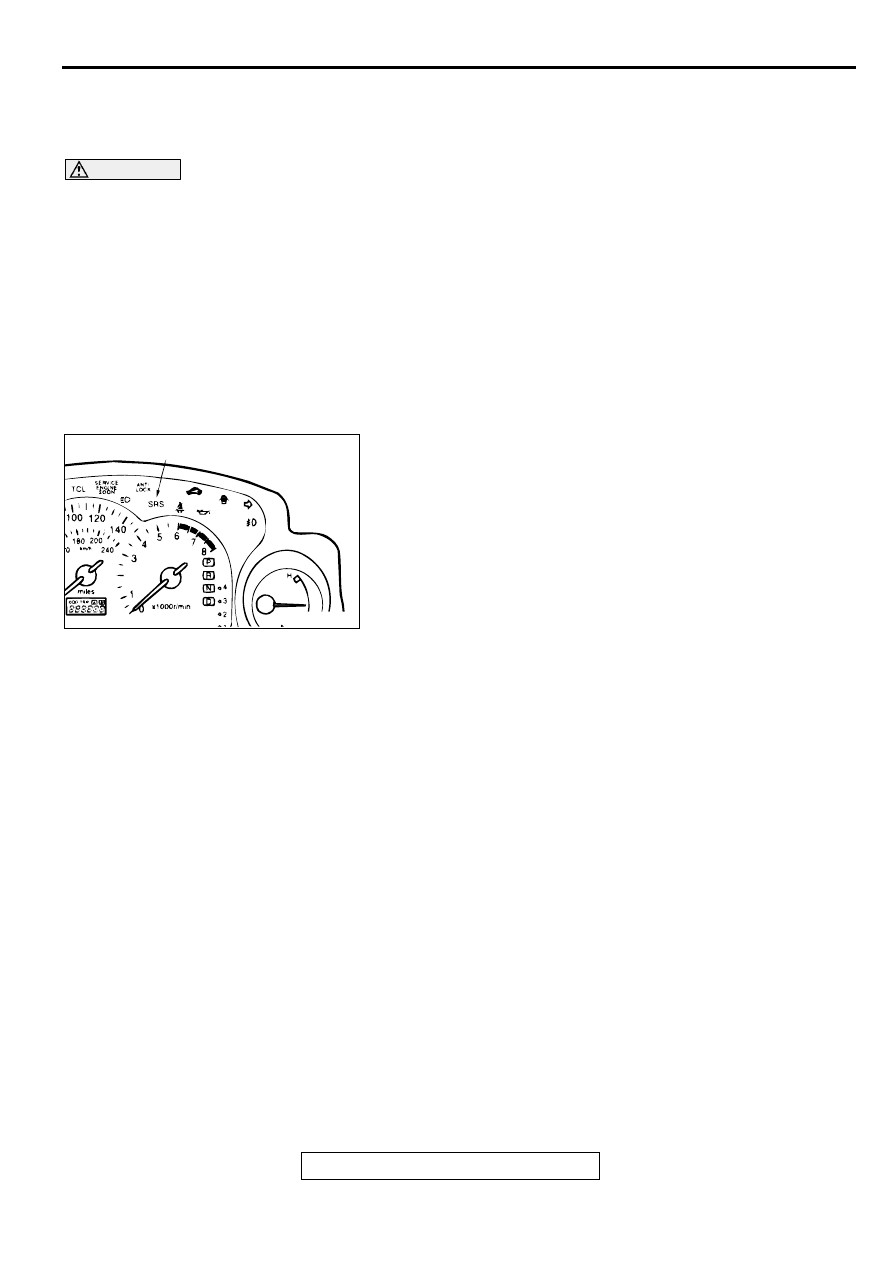

ON-BOARD DIAGNOSTIC/SRS WARNING LIGHT
FUNCTION
The diagnosis unit monitors the SRS system and stores data
concerning any detected faults in the system. When the ignition
switch is in "ON" or "START" position, the SRS warning light
should illuminate for about 7 seconds and then turn "OFF".
That indicates that the SRS system is in operational order. If
the SRS warning light does any of the following, immediate
inspection by an authorized dealer is needed.
1. The SRS warning light does not illuminate as described

above.

2. The SRS warning light stays on for more than 7 seconds.

3. The SRS warning light illuminates while driving.

AC000346AB

SRS WARNING LIGHT

GENERAL DESCRIPTION

TSB Revision

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

52B-4

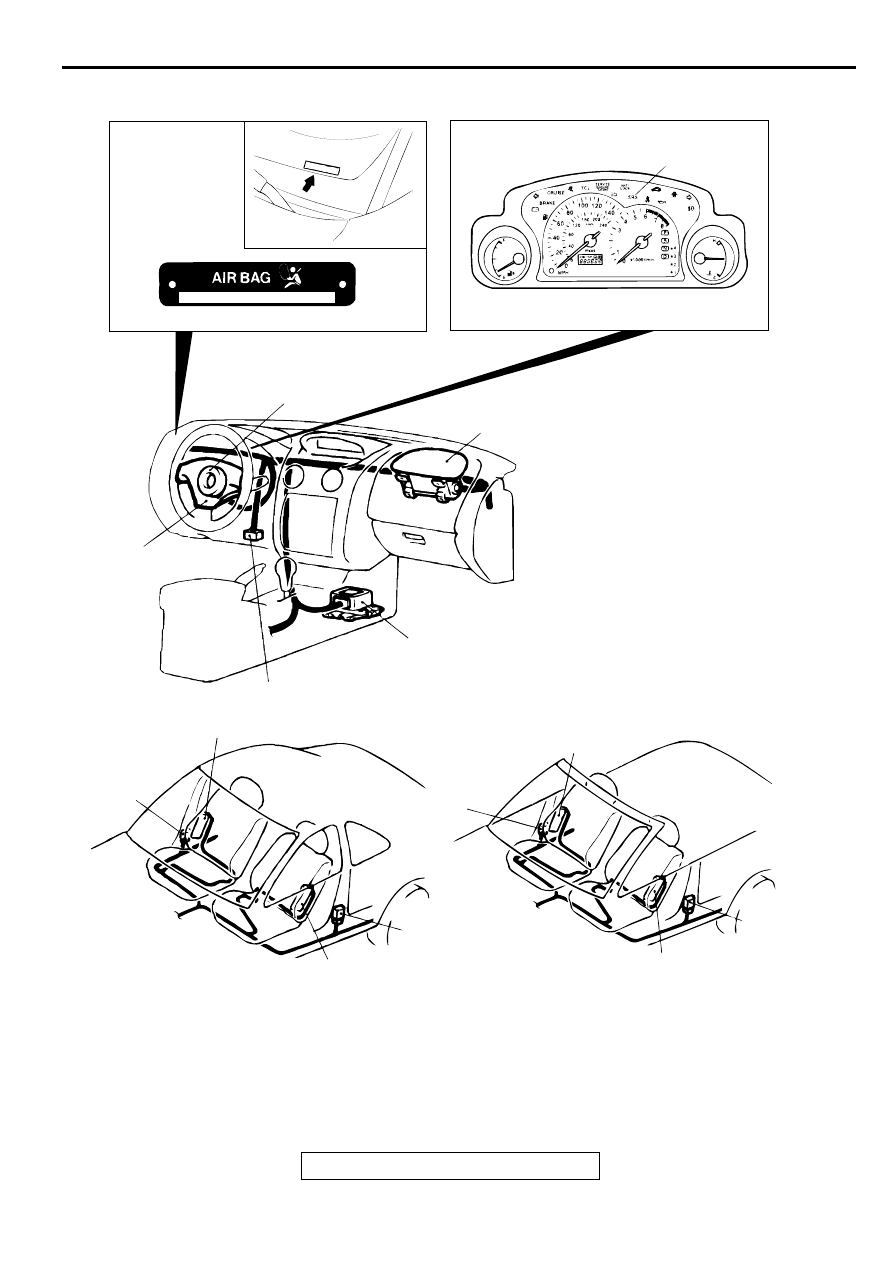

CONSTRUCTION DIAGRAM

NOTE: This construction diagram shows the general
view of the SRS components. For details, refer to
"Schematic, (

P.52B-8

)" "Configuration Diagrams

(

P.52B-9

)" and "Circuit Diagram. (

P.52B-10

)"

AC003026AB

SIDE AIR BAG MODULE

SIDE AIR BAG MODULE

SIDE AIR BAG MODULE

SIDE AIR BAG MODULE

SIDE INPACT
SENSOR

SIDE INPACT
SENSOR

SIDE INPACT
SENSOR

SIDE INPACT
SENSOR

VEHICLE
IDENTIFICATION
CODE CHART
PLATE

SRS WARNING LIGHT

CLOCK SPRING

AIR BAG MODULE
(FRONT PASSENGER'S SIDE)

AIR BAG MODULE
(DRIVER'S SIDE)

SRS-ECU

DATA LINK CONNECTOR
(FOR SCAN TOOL)

<ECLIPSE>

<ECLIPSE SPYDER>

GENERAL DESCRIPTION

TSB Revision

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

52B-5

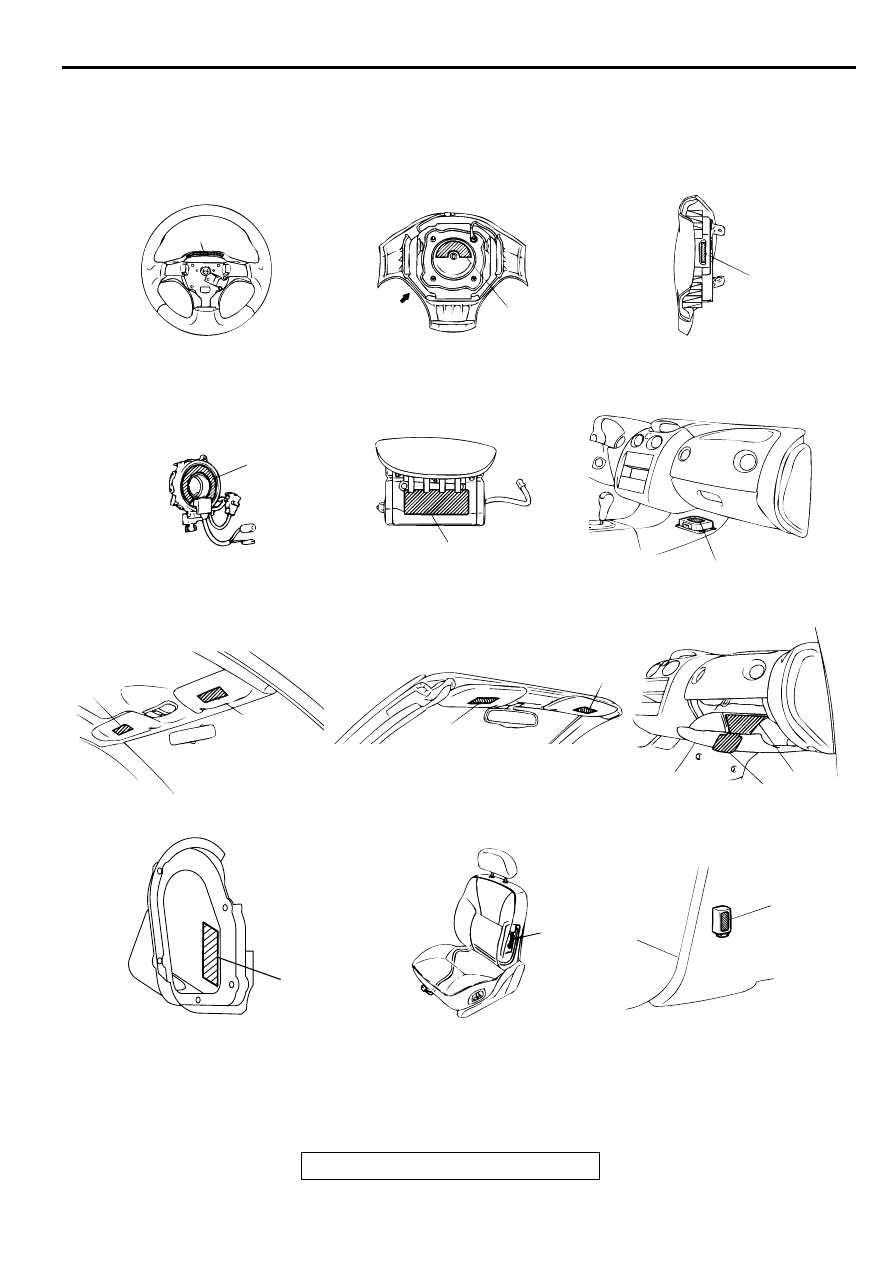

WARNING/CAUTION LABELS

A number of caution labels related to the SRS are found in the vehicle, as shown in the following illustration.
Follow label instructions when servicing SRS. If labels are dirty or damaged, replace them.

AC003062AB

STEERING WHEEL

A

AIR BAG MODULE
(DRIVER'S SIDE)

B

VIEW A

VIEW A

C

CLOCK SPRING

D

AIR BAG MODULE
(FRONT PASSENGER'S SIDE)

SRS-ECU

E

F

SUN VISOR<ECLIPS>

SUN VISOR<ECLIPS SPYDER>

GROVE BOX

G

G

G

G

I

H

JOINT COVER

SIDE AIR BAG MODULE
(DRIVER'S AND FRONT
PASSENGER'S SEAT

SIDE INPACT SENSOR

J

K

F

GENERAL DESCRIPTION

TSB Revision

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

52B-6

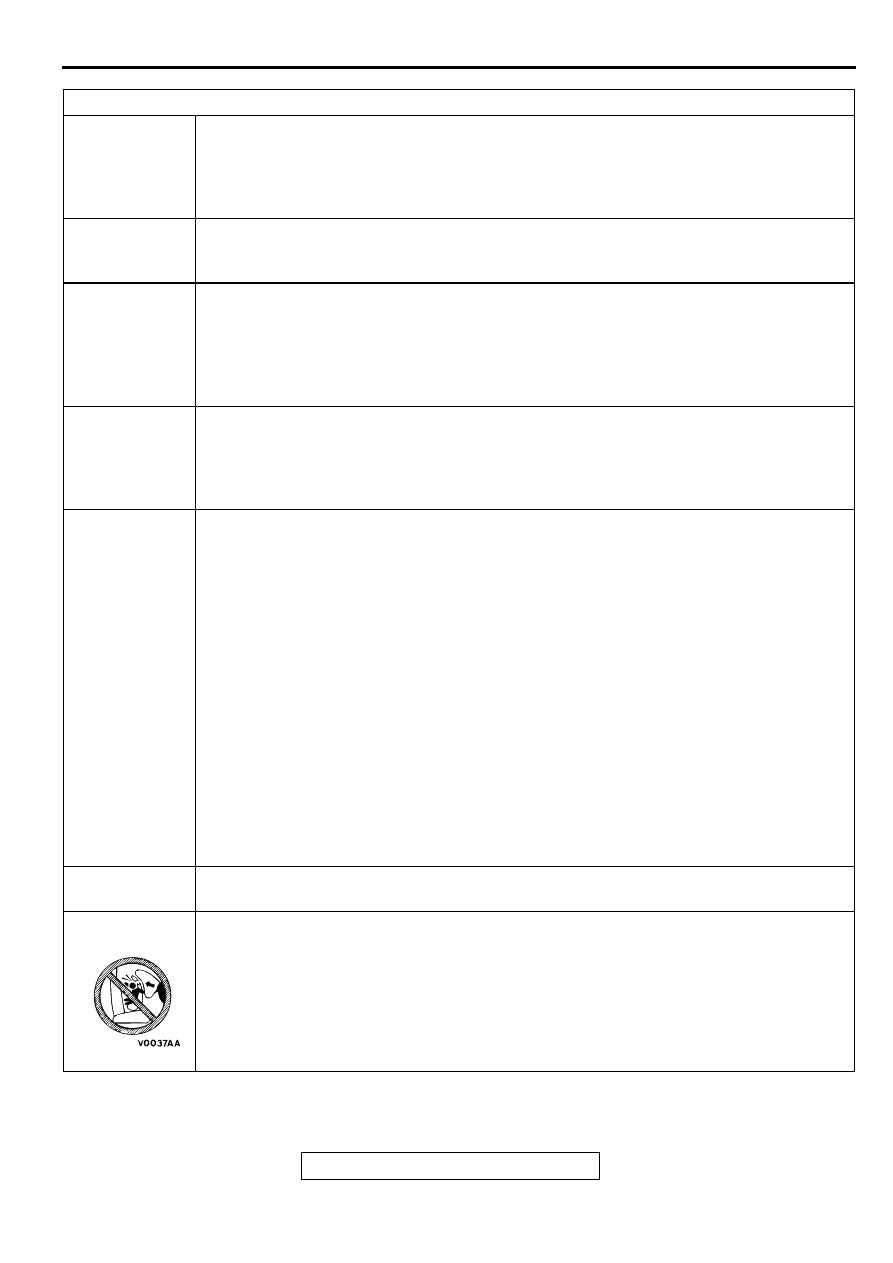

LABEL CONTENTS

A.

CAUTION: SRS
BEFORE REPLACING STEERING WHEEL, READ SERVICE MANUAL, CENTER
FRONT WHEELS AND ALIGN SRS CLOCK SPRING NEUTRAL MARKS. FAILURE TO
DO SO MAY RENDER SRS SYSTEM INOPERATIVE, RISKING SERIOUS DRIVER
INJURY.

B.

DANGER FLAMMABLE MATERIAL
TO PREVENT PERSONAL INJURY, DO NOT DISMANTLE, INCINERATE, OR BRING
INTO CONTACT WITH ELECTRICITY STORE BELOW 200

°

F (93

°

C).

C.

WARNING: SRS
THIS AIR BAG MODULE CANNOT BE REPAIRED. DO NOT DISASSEMBLE OR
TAMPER. DO NOT PERFORM DIAGNOSIS. DO NOT TOUCH WITH ELECTRICAL
TEST EQUIPMENT OR PROBES. REFER TO SERVICE MANUAL FOR FURTHER
INSTRUCTIONS, AND FOR SPECIAL HANDLING, STORAGE AND DISPOSAL
PROCEDURES, TAMPERING OR MISHANDLING CAN RESULT IN INJURY.

D.

CAUTION: SRS CLOCK SPRING
THIS IS NOT A REPAIRABLE PART. IF DEFECTIVE REPLACE ENTIRE UNIT
ACCORDING TO THE SERVICE MANUAL INSTRUCTIONS. TO RE-CENTER: ROTATE
CLOCKWISE UNTIL TIGHT. THEN ROTATE IN OPPOSITE DIRECTION ROUGHLY 3
TURNS AND ALIGN ARROWS >><<.

E.

WARNING: SRS
THIS AIR BAG MODULE CANNOT BE REPAIRED, DO NOT DISASSEMBLE OR
TAMPER. DO NOT PERFORM DIAGNOSIS. DO NOT TOUCH WITH ELECTRICAL
TEST EQUIPMENT OR PROSES.
REFER TO SERVICE MANUAL FOR FURTHER INSTRUCTIONS, AND FOR SPECIAL
HANDING, STORAGE AND DISPOSAL PROCEDURES. TAMPERING OR
MISHANDLING CAN RESULT IN INJURY.
DANGER POISON KEEP OUT OF THE REACH OF CHILDREN.
CONTAINS SODIUM AZIDE AND POTASSIUM NITRATE CONTENTS ARE
POISONOUS AND EXTREMELY FLAMMABLE. CONTACT WITH ACID, WATER, OR
HEAVY METALS MAY PRODUCE HARMFUL AND IRRITATING GASES OR
EXPLOSIVE COMPOUNDS. DO NOT DISMANTLE, INCINERATE, BRING INTO
CONTACT WITH ELECTRICITY OR STORE AT TEMPERATURES EXCEEDING 200

°

F

(93

°

C).

FIRST AID: IF CONTENTS ARE SWALLOWED INDUCE VOMITING. FOR EYE
CONTACT FLUSH EYE WITH WATER FOR 15 MINUTES. IF GASES FORM ACID OR
WATER CONTACT ARE INHALED, FRESH AIR. IN EVERY CASE, GET PROMPT
MEDICAL ATTENTION.

F.

CAUTION:
DO NOT DISASSEMBLE OR DROP. IF DEFECT REFER TO SERVICE MANUAL.

G.

WARNING
DEATH or SERIOUS INJURY can occur

•

Children 12 and under can be killed by the air bag.

•

The BACK SEAT is the SAFEST place for children.

•

NEVER put a rear-facing child seat in the front.

•

Sit as far back as possible from the air bag.

•

ALWAYS use SEAT BELTS and CHILD RESTRAINS.
