REAR SEAT BELT

TSB Revision

INTERIOR

52A-31

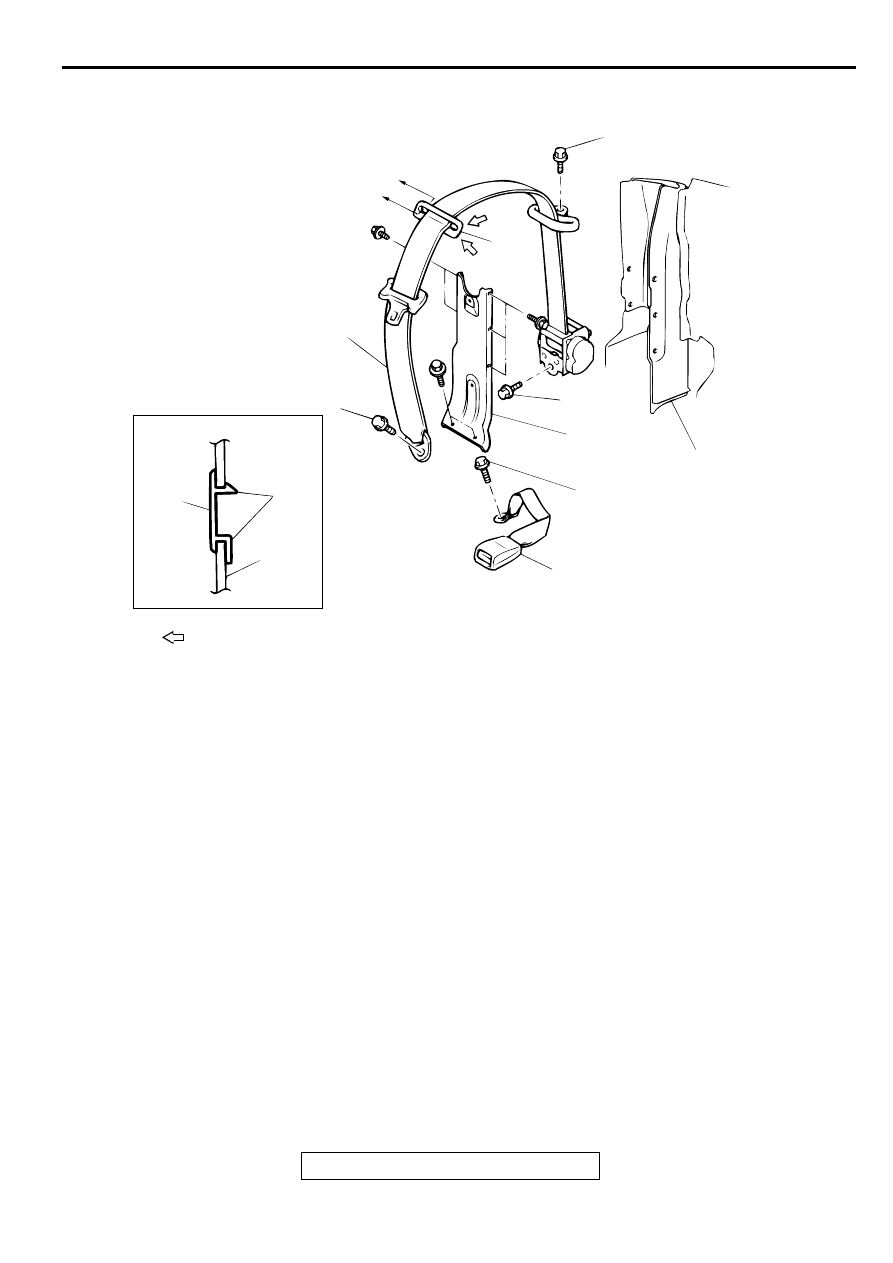

<ECLIPSE SPYDER>

AC003054AB

1

2

3

4

A

A

REAR SEAT BELT TOWER
REINFORCEMENT

44 ± 10 N·m
33 ± 7 ft-lb

44 ± 10 N·m
33 ± 7 ft-lb

44 ± 10 N·m
33 ± 7 ft-lb

44 ± 10 N·m
33 ± 7 ft-lb

SECTION A – A

CLAW

QUATER
TRIM,
LOWER

1

NOTE
      : Claw position

OUTER SEAT BELT REMOVAL
STEPS

REAR SEAT CUSHION (REFER TO

P.52A-23

.)

REAR SEATBACK (REFER TO

P.52A-23

.)

1. SEAT BELT GUIDE

QUARTER TRIM, LOWER (REFER
TO

P.52A-10

.)

2. OUTER SEAT BELT
3. REAR SEAT BELT TOWER, FRONT

INNER SEAT BELT REMOVAL
STEPS

REAR SEAT CUSHION (REFER TO

P.52A-23

.)

4. INNER SEAT BELT

OUTER SEAT BELT REMOVAL
STEPS (Continued)

SPECIFICATIONS

TSB Revision

INTERIOR

52A-32

SPECIFIC ATIO NS

FASTENER TIGHTENING SPECIFICATIONS

M1521004100067

ITEM

SPECIFICATION

Adjustable seat belt anchor bolt

44

±

 10 N

m (33

±

 7 ft-lb)

Catch bolt

12

±

 2 N

m (100

±

 22 in-lb)

Front inner seat belt bolt

44

±

 10 N

m (33

±

 7 ft-lb)

Front outer seat belt anchor plate bolt

44

±

 10 N

m (33

±

 7 ft-lb)

Front outer seat belt bolt

44

±

 10 N

m (33

±

 7 ft-lb)

Front seat bolt

44

±

 10 N

m (33

±

 7 ft-lb)

Front seat nut

30

±

 5 N

m (22

±

 4 ft-lb)

Front seat reclining adjuster bolt

44

±

 10 N

m (33

±

 7 ft-lb)

Rear inner seat belt bolt

44

±

 10 N

m (33

±

 7 ft-lb)

Rear outer seat belt anchor plate bolt

44

±

 10 N

m (33

±

 7 ft-lb)

Rear outer seat belt bolt

44

±

 10 N

m (33

±

 7 ft-lb)

Rear seatback bolt

21

±

 4 N

m (16

±

 4 ft-lb)

Rear seatback hinge bolt

13

±

 2 N

m (111

±

 22 in-lb)

Striker bolt

4.9

±

 1.0 N

m (44

±

 8 in-lb)

Tether anchor bolt

22

±

 4 N

m (16

±

 3 ft-lb)

52B-1

GROUP 52B

SUPPLEMENTAL

RESTRAINT

SYSTEM (SRS)

CONTENTS

GENERAL DESCRIPTION. . . . . . . . .

52B-3

SERVICE PRECAUTIONS. . . . . . . . .

52B-15

SRS AIR BAG DIAGNOSIS . . . . . . . .

52B-17

INTRODUCTION. . . . . . . . . . . . . . . . . . . . .

52B-17

TROUBLESHOOTING STRATEGY . . . . . .

52B-17

TROUBLE CODE DIAGNOSIS. . . . . . . . . .

52B-17

DIAGNOSTIC TROUBLE CODE CHART . .

52B-18

TROUBLE SYMPTOM CHART. . . . . . . . . .

52B-20

DIAGNOSTIC TROUBLE CODE
PROCEDURES. . . . . . . . . . . . . . . . . . . . . .

52B-20

SRS WARNING LIGHT CHECK . . . . . . . . .

52B-56

SYMPTOM PROCEDURES . . . . . . . . . . . .

52B-57

SPECIAL TOOLS. . . . . . . . . . . . . . . .

52B-61

TEST EQUIPMENT  . . . . . . . . . . . . . .

52B-62

SRS MAINTENANCE. . . . . . . . . . . . .

52B-62

POST-COLLISION DIAGNOSIS  . . . .

52B-62

INDIVIDUAL COMPONENT
SERVICE. . . . . . . . . . . . . . . . . . . . . . .

52B-66

SRS CONTROL UNIT (SRS-ECU) . . .

52B-66

REMOVAL AND INSTALLATION  . . . . . . . .

52B-66

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52B-68

AIR BAG MODULE(S) AND
CLOCK SPRING . . . . . . . . . . . . . . . . .

52B-69

REMOVAL AND INSTALLATION  . . . . . . . .

52B-69

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52B-74

SIDE IMPACT SENSOR . . . . . . . . . . .

52B-76

REMOVAL AND INSTALLATION  . . . . . . . .

52B-76

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52B-79

AIR BAG MODULE AND SEAT BELT
PRE-TENSIONER DISPOSAL
PROCEDURES . . . . . . . . . . . . . . . . . .

52B-80

SPECIFICATIONS  . . . . . . . . . . . . . . .

52B-90

FASTENER TIGHTENING
SPECIFICATIONS. . . . . . . . . . . . . . . . . . . .

52B-90

SERVICE SPECIFICATIONS  . . . . . . . . . . .

52B-90
