INSIDE REAR VIEW MIRROR

TSB Revision

INTERIOR

52A-15

IN SID E R EA R  VIEW  M IR R O R

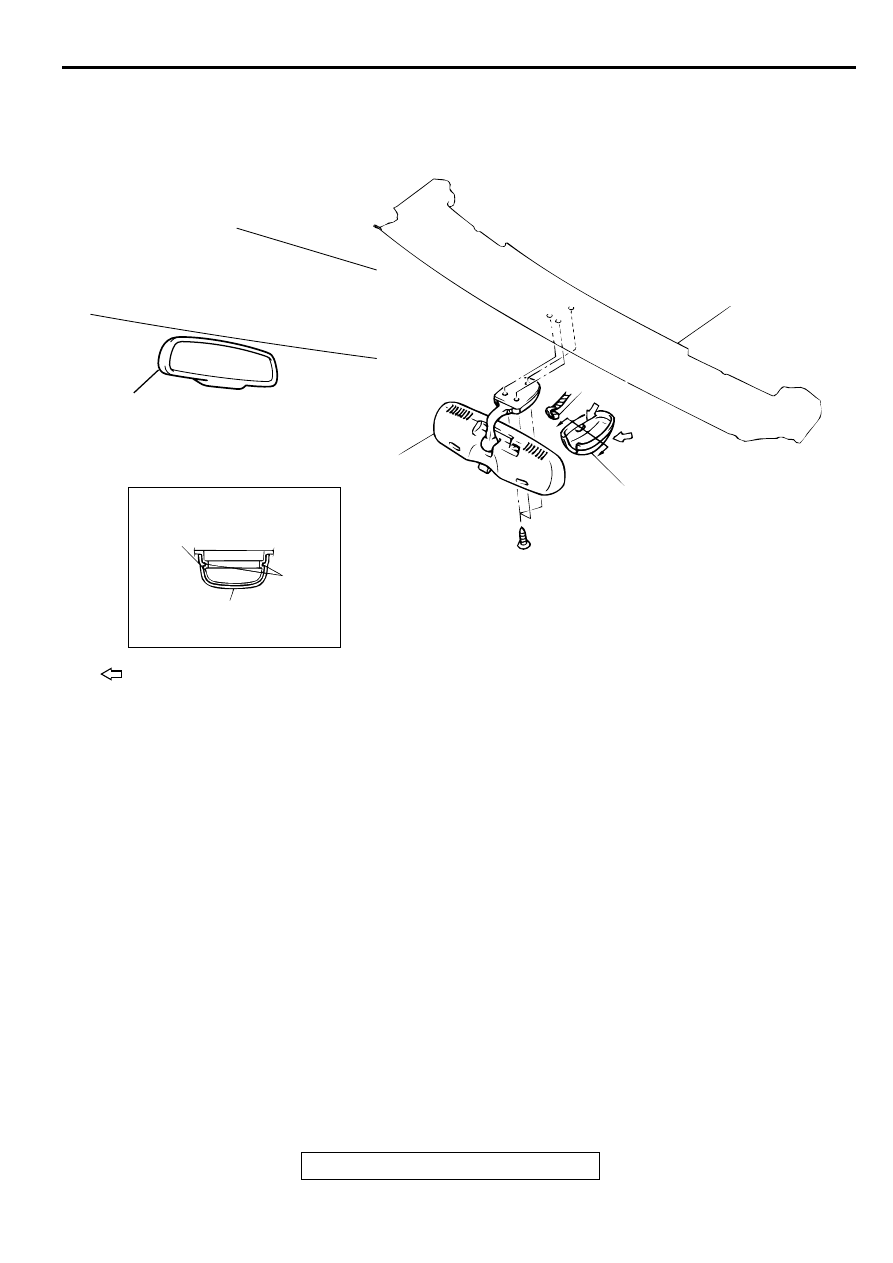

REMOVAL AND INSTALLATION

M1521002700063

AC003275AB

1

2

3

A

A

SECTION A – A

INSIDE REAR VIEW
MIRROR STAY

CLAW

INSIDE REAR VIEW
MIRROR STAY COVER

FRONT ROOF RAIL TRIM

NOTE
      : Claw position

3

<ECLIPSE SPYDER>

<ECLIPSE>

REMOVAL <ECLIPSE>

COMPASS SENSOR

<<A>>

3. INSIDE REAR VIEW MIRROR

REMOVAL STEPS <ECLIPSE
SPYDER>

1. INSIDE REAR VIEW MIRROR STAY

COVER

2. HARNESS CONNECTOR
3. INSIDE REAR VIEW MIRROR

INSIDE REAR VIEW MIRROR

TSB Revision

INTERIOR

52A-16

REMOVAL SERVICE POINT

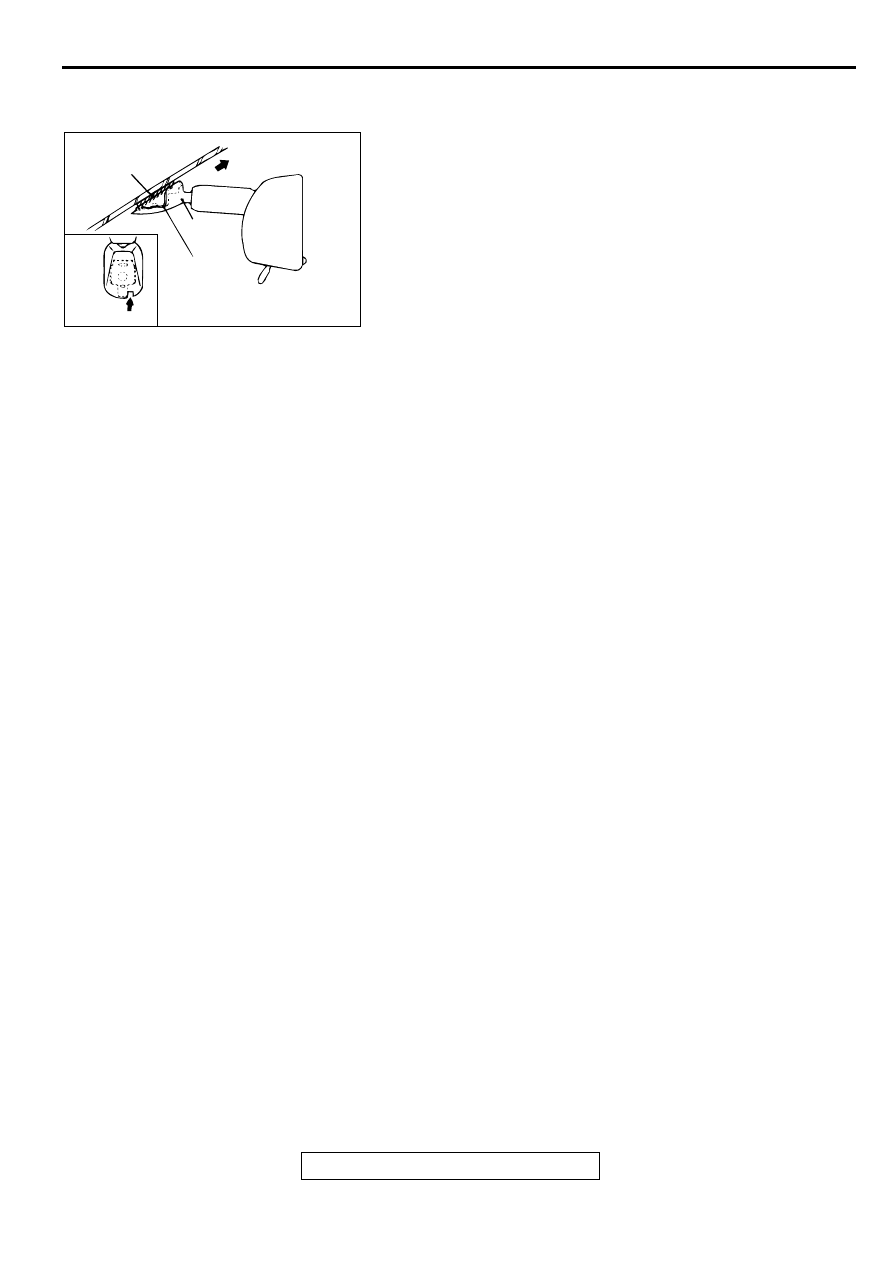

<<A>> INSIDE REAR VIEW MIRROR REMOVAL
Insert a narrow flat-tip screwdriver into the slit in the inside rear
view mirror in the direction of the arrow in the illustration.

NOTE: While the spring is pushed in, connection between the
spring and the pawl of the button is released.

AC000333 AB

BUTTON

BRACKET

SPRING

SLIT

FRONT SEAT ASSEMBLY

TSB Revision

INTERIOR

52A-17

FR O N T SEAT ASSEM B LY

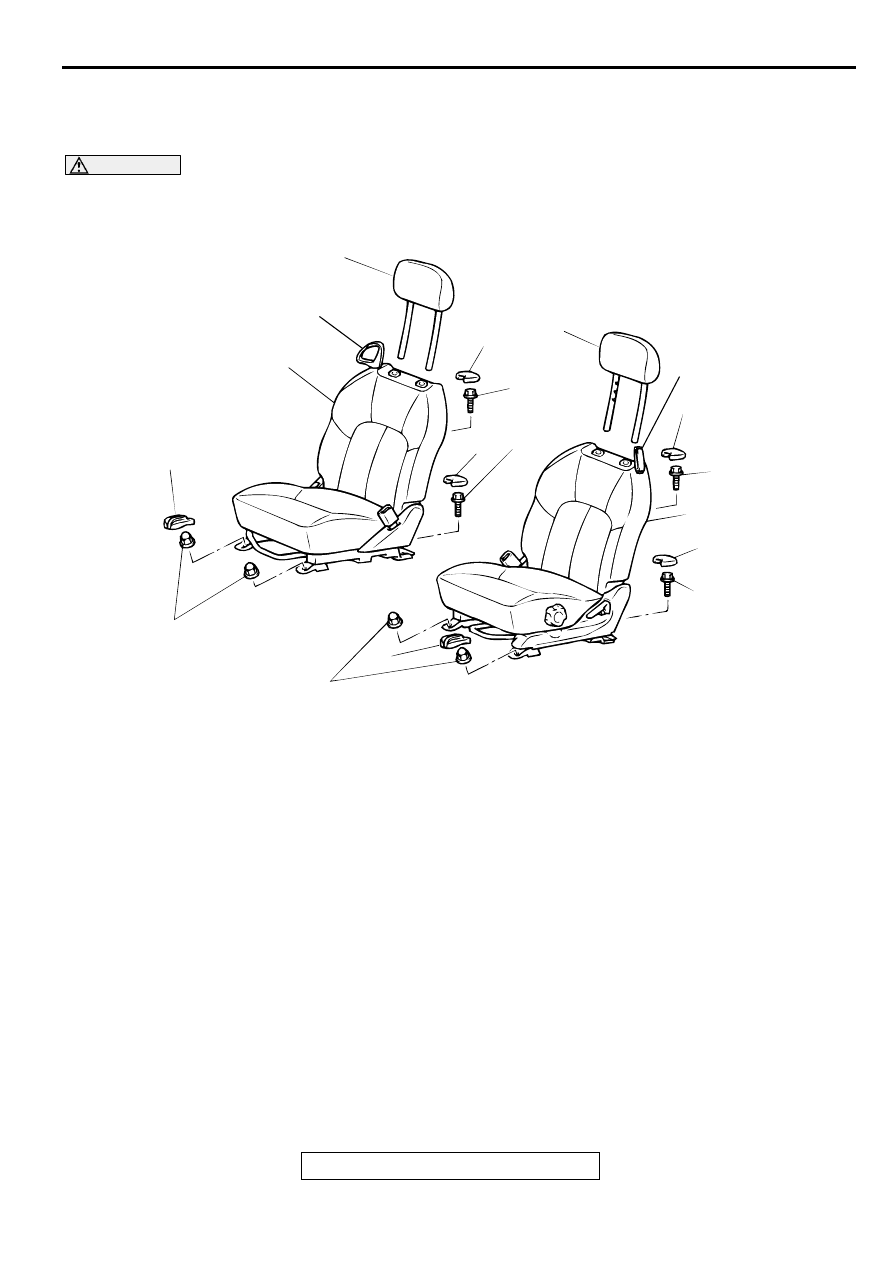

REMOVAL AND INSTALLATION

M1522001300065

WARNING

Before removing a seat equipped with a side air bag module, refer to GROUP 52B, SRS
Service Precautions

P.52B-15

.

INSTALLATION SERVICE POINT

>>A<< FRONT SEAT ASSEMBLY INSTALLATION
First install all of the front seat assembly mounting nuts and
bolts, and then tighten them to the specified torque.

AC003047AB

1

1

2

2

2

2

2

2

3

3

<ECLIPSE SPYDER ONLY>

<ECLIPSE SPYDER ONLY>

44 ± 10 N·m
33 ± 7 ft-lb

44 ± 10 N·m
33 ± 7 ft-lb

30 ± 5 N·m
22 ± 4 ft-lb

30 ± 5 N·m
22 ± 4 ft-lb

44 ± 10 N·m
33 ± 7 ft-lb

44 ± 10 N·m
33 ± 7 ft-lb

1. HEAD RESTRAINT

FRONT SEAT ASSEMBLY REMOV-
AL STEPS

HARNESS CONNECTOR

2. SEAT ANCHOR COVER

>>A<<

3. FRONT SEAT ASSEMBLY

FRONT SEAT ASSEMBLY

TSB Revision

INTERIOR

52A-18

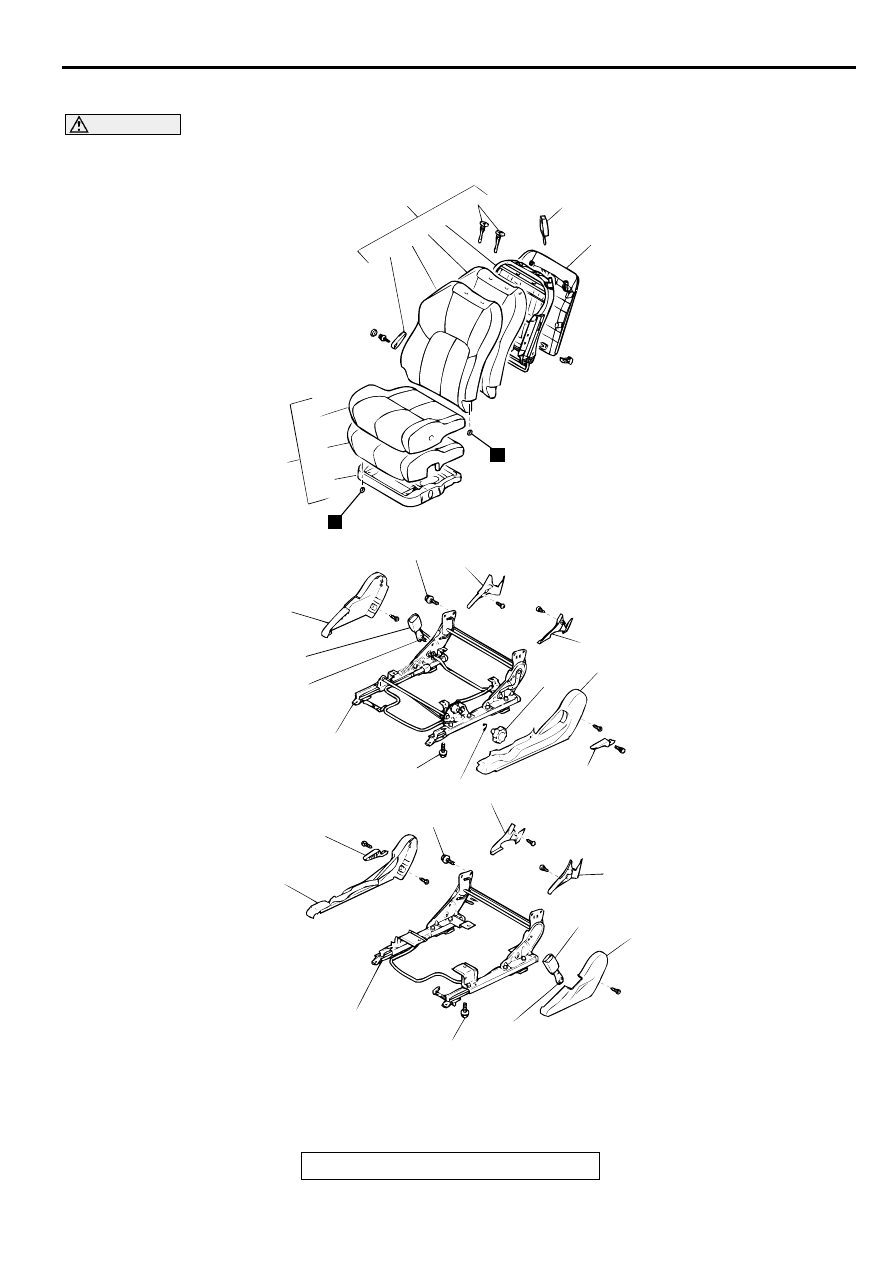

DISASSEMBLY AND ASSEMBLY

M1522001500081

WARNING

Do not disassemble a front seatback assembly with built-in side air bag module.

AC003048AB

1

1

2

3

4

4

5

5

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

19

20

21

21

44 ± 10 N·m
33 ± 7 ft-lb

12 ± 2 N·m
100 ± 22 in-lb

44 ± 10 N·m
33 ± 7 ft-lb

12 ± 2 N·m
100 ± 22 in-lb

44 ± 10 N·m
33 ± 7 ft-lb

44 ± 10 N·m
33 ± 7 ft-lb

<DRIVER'S SEAT>

<PASSENGER'S SEAT>

N

N

<WITHOUT POWER SEAT>
