REAR BUMPER ASSEMBLY

TSB Revision

EXTERIOR

51-7

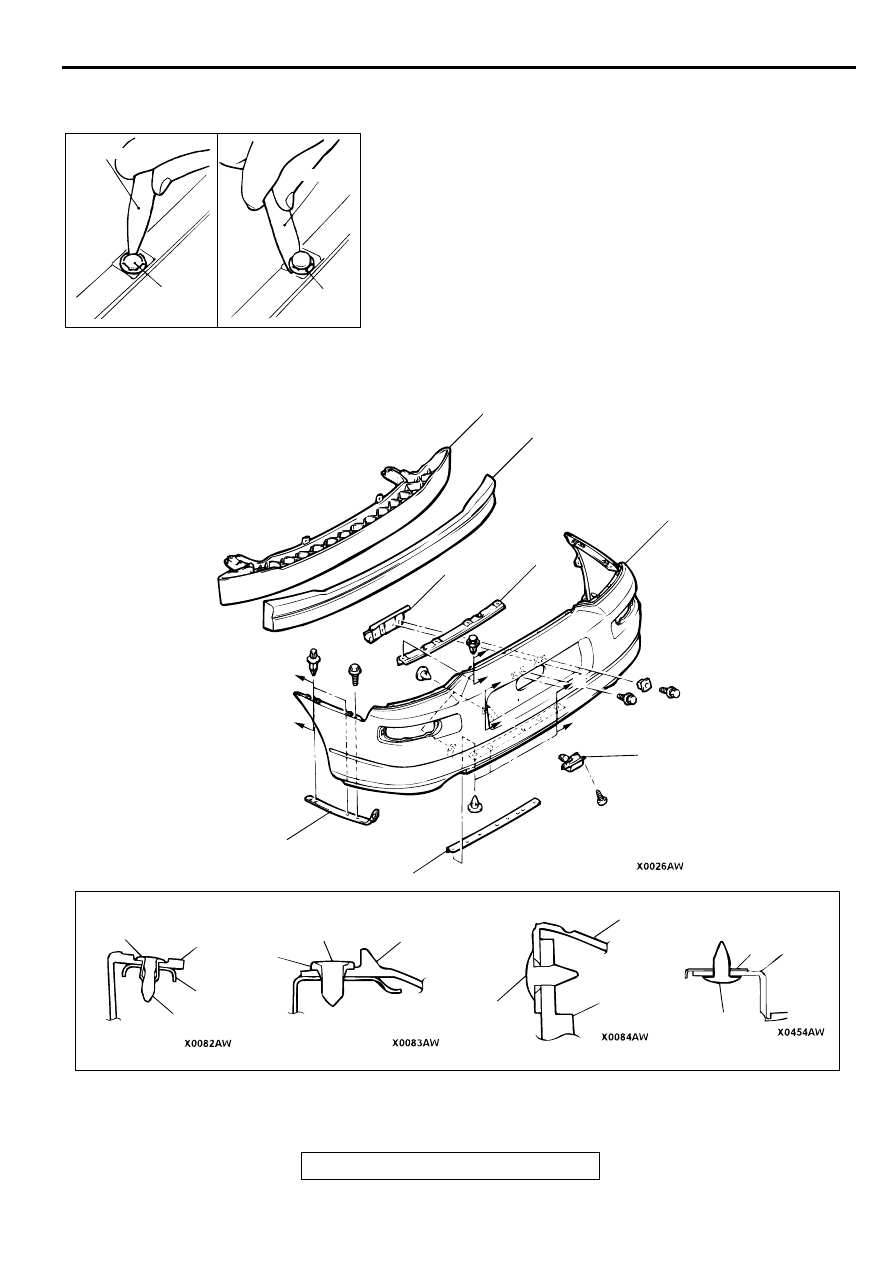

REMOVAL SERVICE POINT

<<A>> REAR BUMPER ASSEMBLY REMOVAL
1. Use special tool MB990784 to pull up the center pin in the

clip.

2. Remove the clip.

DISASSEMBLY AND ASSEMBLY

M1511002100082

ACX00420AB

PIN

CLIP

MB990784

MB990784

AC003187

PIN

CLIP

SECTION A – A

8

A

1

2

8

7

3

A

B

B C

C

D

D

4

5

6

6

8

SECTION B – B

PIN

CLIP

SECTION C – C

CLIP

8

2

CLIP

8

5

SECTION D – D

AB

GARNISHES AND MOULDINGS

TSB Revision

EXTERIOR

51-8

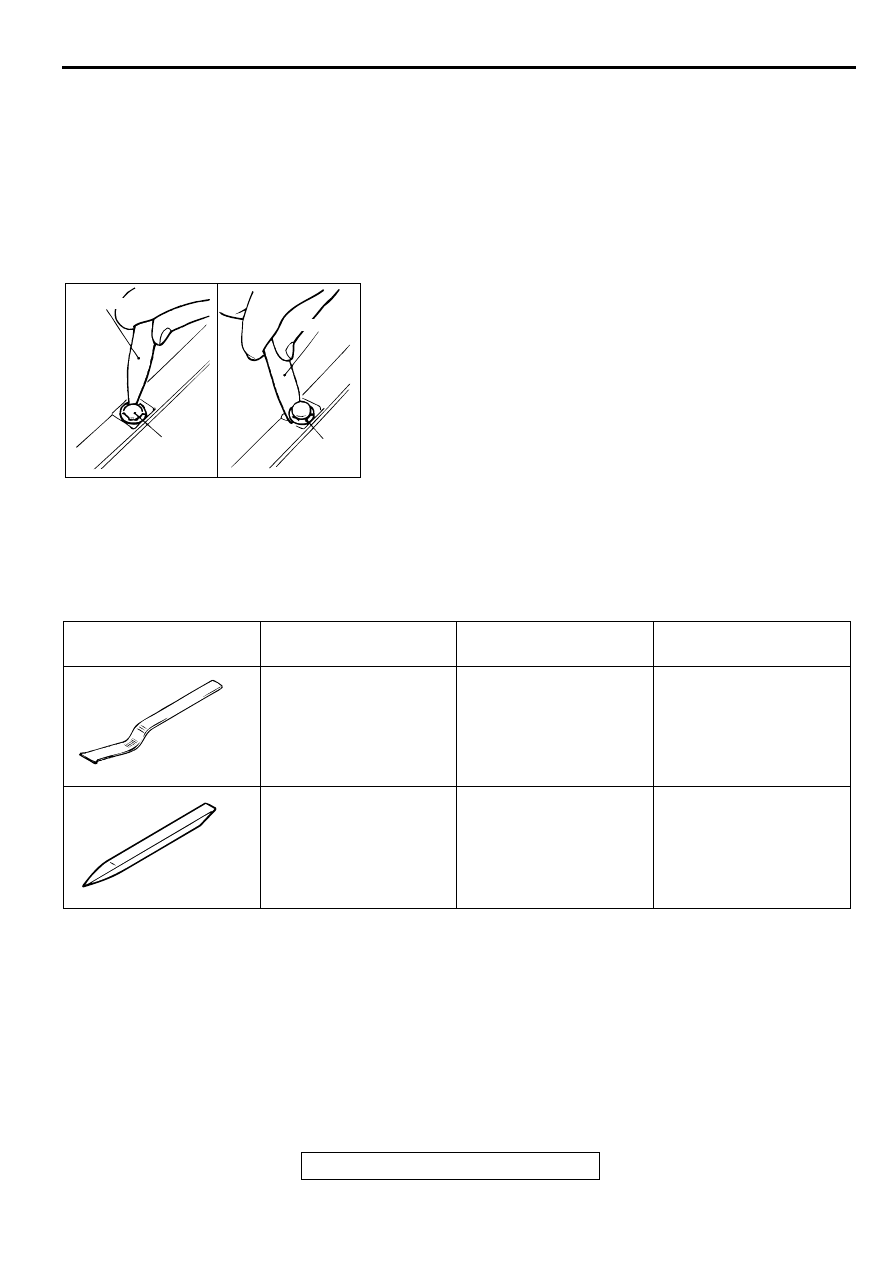

Required Special Tool:

•

MB990784: Ornament Remover

DISASSEMBLY SERVICE POINT

<<A>> REAR BUMPER FACE REMOVAL
1. Use special tool MB990784 to pull up the center pin in the

clip.

2. Remove the clip.

G A R N ISH ES A N D  M O U LD IN G S

SPECIAL TOOLS

M1511000600304

DISASSEMBLY STEPS
1. REAR BUMPER REINFORCEMENT
2. REAR BUMPER CORE
3. LICENSE PLATE LIGHT BRACKET
4. LICENSE PLATE LIGHT ASSEMBLY
5. REAR BUMPER LOWER PLATE
6. REAR BUMPER SIDE PLATE

7. REAR BUMPER UPPER PLATE

<<A>>

8. REAR BUMPER FACE

ACX00420AB

PIN

CLIP

MB990784

MB990784

TOOL

TOOL NUMBER AND
NAME

REPLACED BY MILLER
TOOL NUMBER

APPLICATION

MB990449
Window molding remover

General service tool

Removal of roof drip
molding

MB990784
Ornament remover

General service tool

Removal of clip

MB990449

MB990784

GARNISHES AND MOULDINGS

TSB Revision

EXTERIOR

51-9

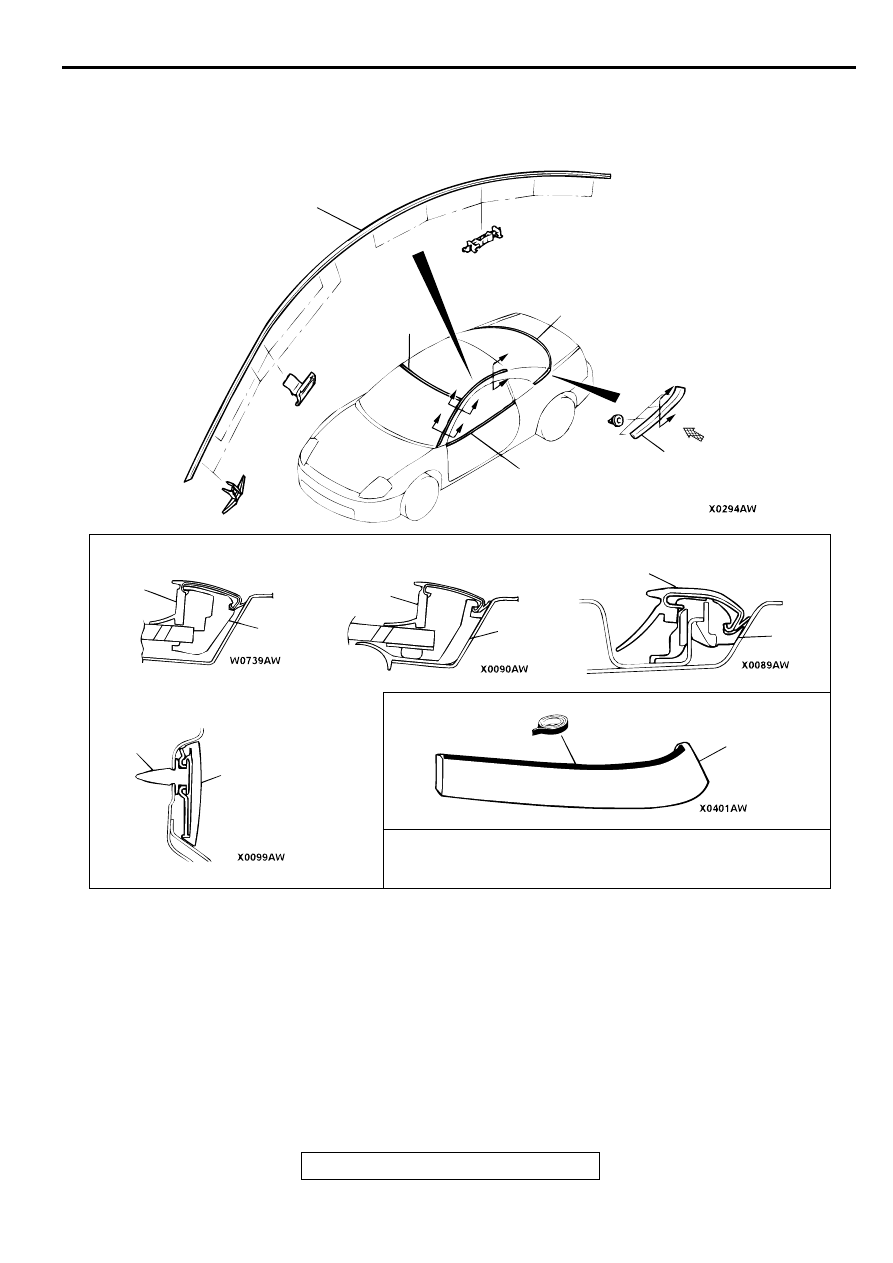

 REMOVAL AND INSTALLATION

M1511004400056

<ECLIPSE>

AC003619

ADHESIVE TAPE: DOUBLE-SIDED TAPE
 [ 3 mm ( 0.1 in ) WIDTH AND 5 mm ( 0.2 in ) THICKNESS ]

VIEW A

5

1

SECTION A – A

1

1

5

SECTION B – B

SECTION C – C

SECTION D – D

A

A

B

B

C

C

D

D

5

4

2

1

VIEW A

CLIP

CLIP

CLIP

CLIP

AB

3

<<A>>

>>B<< 1. ROOF DRIP MOLDING

2. WINDSHIELD UPPER MOLDING

(REFER TO GROUP 42,
WINDSHIELD

P.42-13

.)

3. BELT LINE MOLDING (REFER TO

GROUP 42

P.42-83

.)

4. REAR WINDOW LOWER MOLDING

(REFER TO GROUP 42, LIFTGATE
GLASS

P.42-22

.)

<<B>> >>A<<

5. REAR PILLAR GARNISH

GARNISHES AND MOULDINGS

TSB Revision

EXTERIOR

51-10

Required Special Tools:

•

MB990449: Window Molding Remover

•

MB990784: Ornament Remover

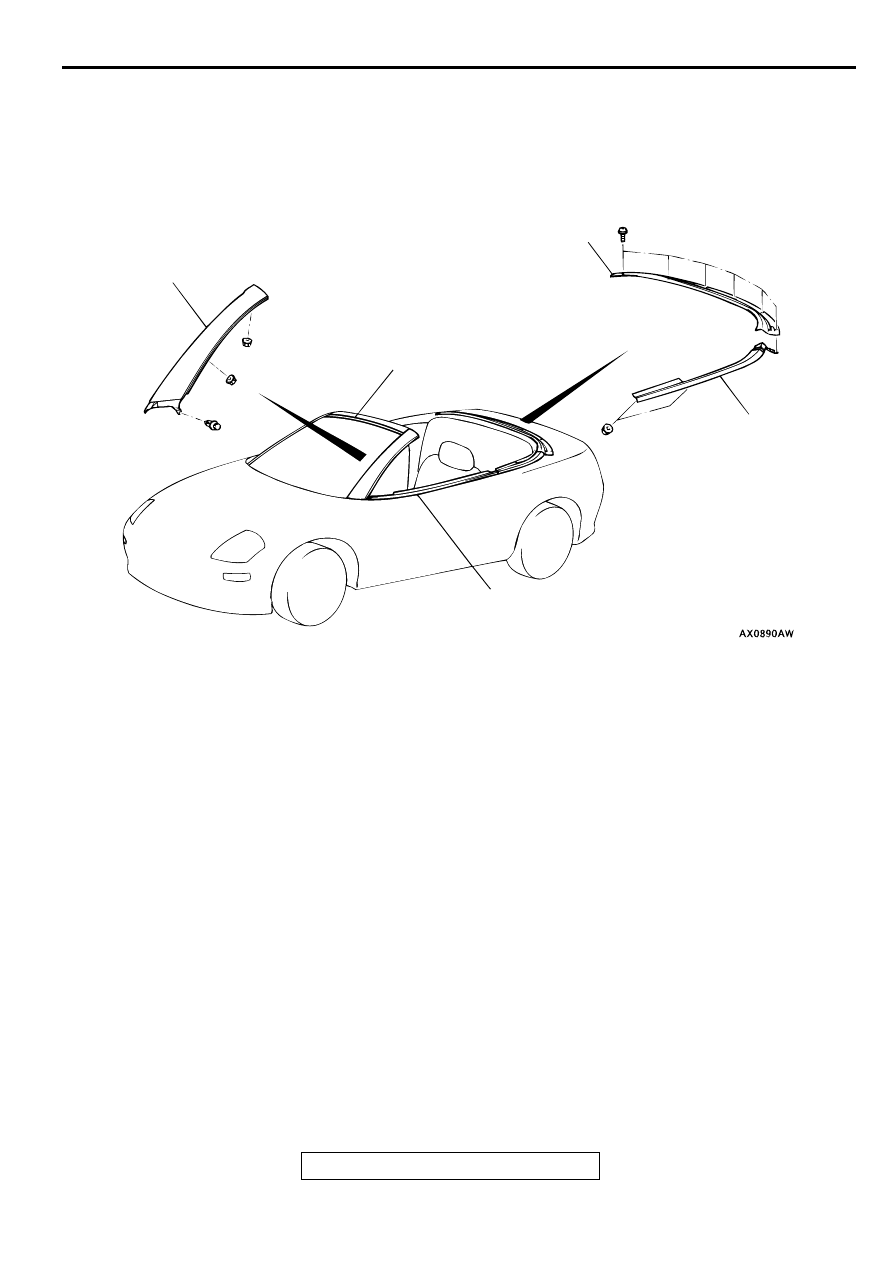

<ECLIPSE SPYDER>

AC003620

1

2

3

4

5

AB

1. DRIP GARNISH
2. WINDSHIELD UPPER MOLDING

(REFER TO GROUP 42,
WINDSHIELD.)

3. BELT LINE MOLDING (REFER TO

GROUP 42, DOOR WINDOW
GLASS RUNCHANNEL AND DOOR
OPENING WEATHERSTRIP.)

4. BACK BELT MOLDING
5. QUARTER BELT SIDE GARNISH
