CONVERTIBLE TOP

TSB Revision

BODY

42-151

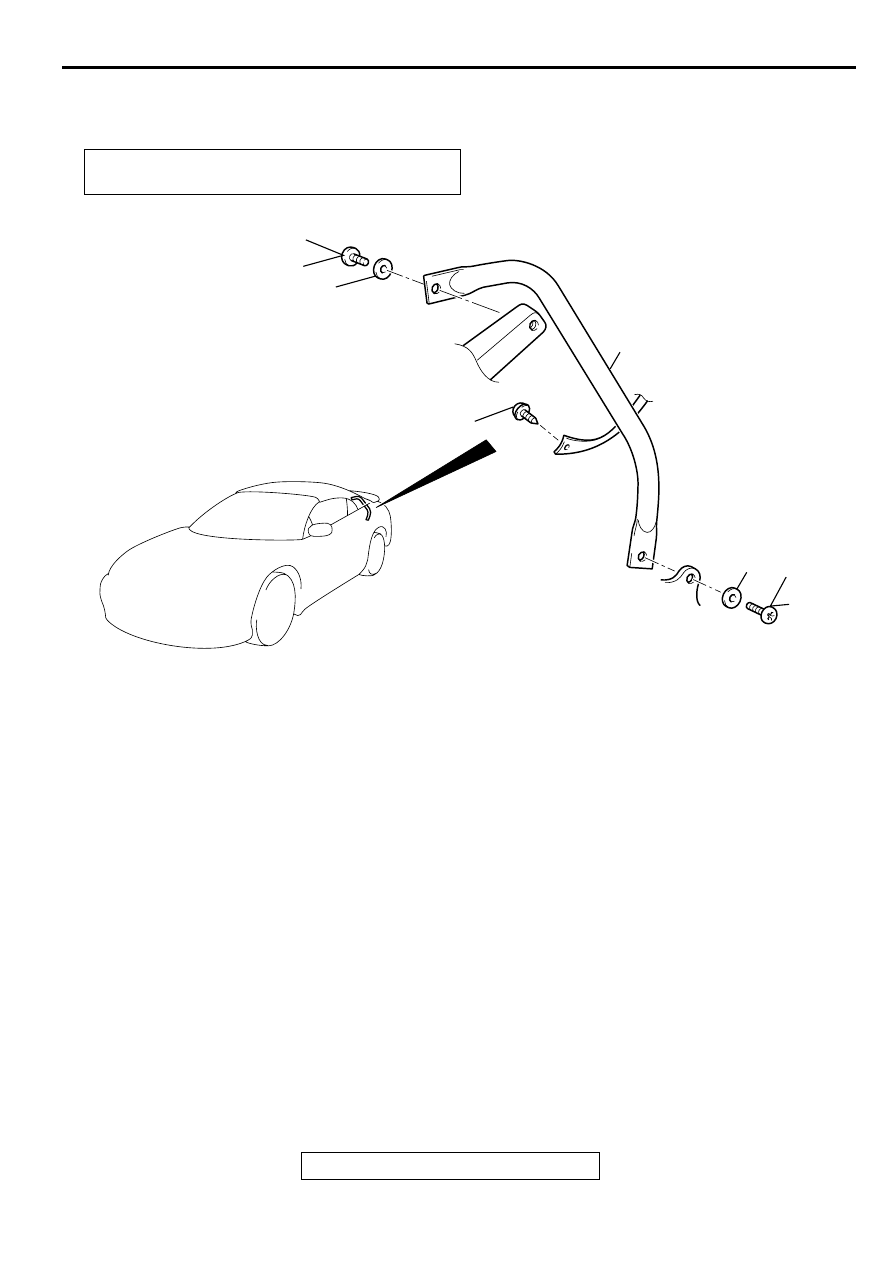

BALANCE LINK

REMOVAL AND INSTALLATION

M1426202200026

Post-installation Operation

Convertible Top Fit Adjustment (Refer to

P.42-130

.)

AC004146 AB

29 ± 3 N·m
22 ± 2 ft-lb

4

5

6

1

3

2

29 ± 3 N·m
22 ± 2 ft-lb

REMOVAL STEPS

QUARTER TRIM (REFER TO
GROUP 52A

 TRIMS

P.52A-10

.)

1. SCREW
2. BOLT

3 . WASHER
4. BOLT
5. WASHER
6. BALANCE LINK

REMOVAL STEPS (Continued)

CONVERTIBLE TOP

TSB Revision

BODY

42-152

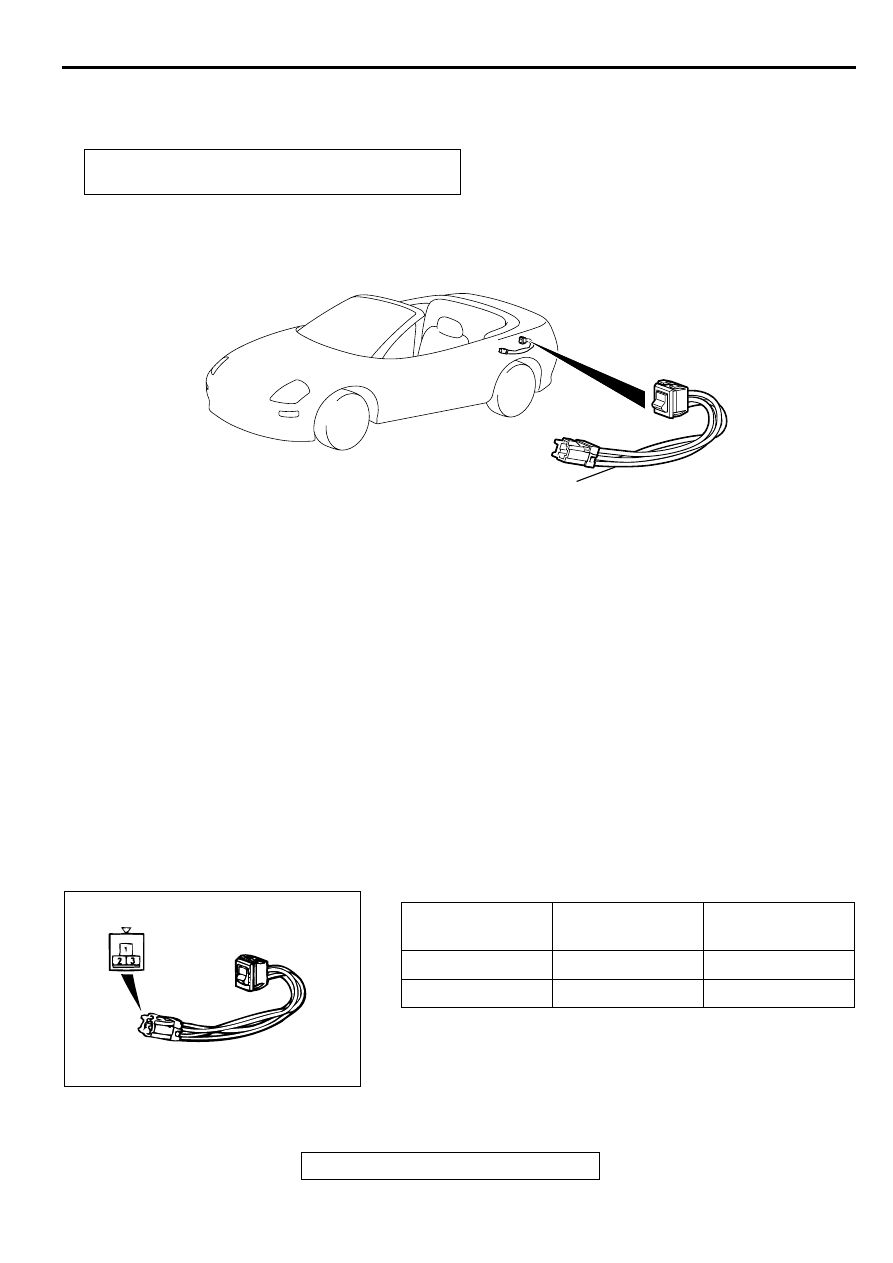

CONVERTIBLE TOP BYPASS SWITCH

REMOVAL AND INSTALLATION

M1426202700021

REMOVAL SERVICE POINT

<<A>> CONVERTIBLE TOP BYPASS SWITCH REMOVAL
1. Depress lower clips.

2. While holding lower clip, push the lower front of the switch

past the lower clip [approximately 5 mm (0.2 inch)].

3. Depress upper clip.

4. While holding upper clip, jiggle and slide switch out.

CONVERTIBLE TOP BYPASS SWITCH
CONTINUITY CHECK

M1426202800028

Post-installation Operation

Convertible Top Fit Adjustment (Refer to

P.42-130

.)

AC004153AB

1

REMOVAL STEPS

TRUNK ROOM TRIM (REFER TO
GROUP 52A

 TRIMS

P.52A-10

.)

<<A>>

1. CONVERTIBLE TOP BYPASS

SWITCH

SWITCH
POSITION

TESTER
CONNECTION

SPECIFIED
CONDITION

OFF

 2

 3

Continuity

MANUAL

-

No continuity

AC004155

CONVERTIBLE TOP

TSB Revision

BODY

42-153

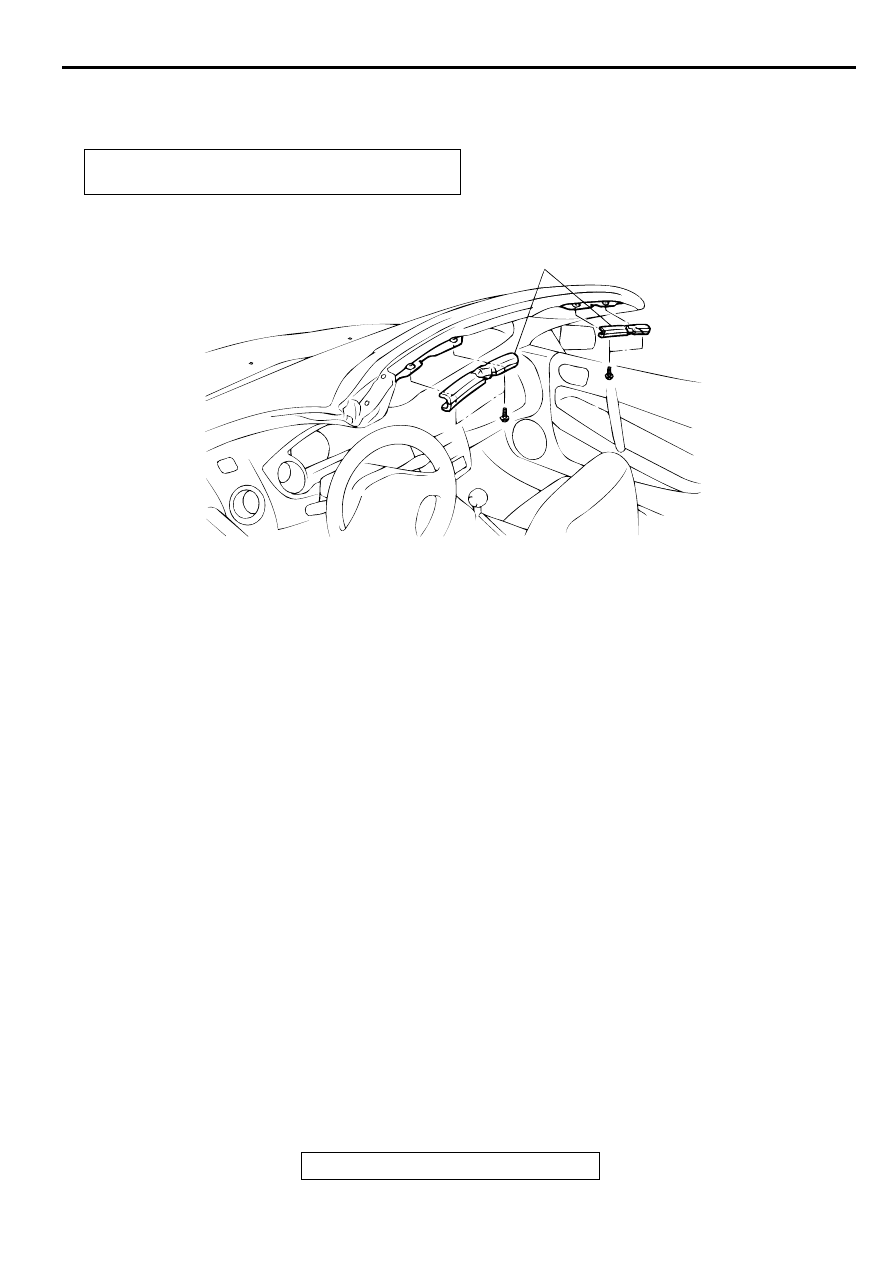

TOPSTACK FRONT HEADER LATCH RECEIVER

REMOVAL AND INSTALLATION

M1426207200021

Pre-removal Operation

Completely open the convertible top.

AC004156

TOPSTACK LATCH RECEIVER

AB

CONVERTIBLE TOP

TSB Revision

BODY

42-154

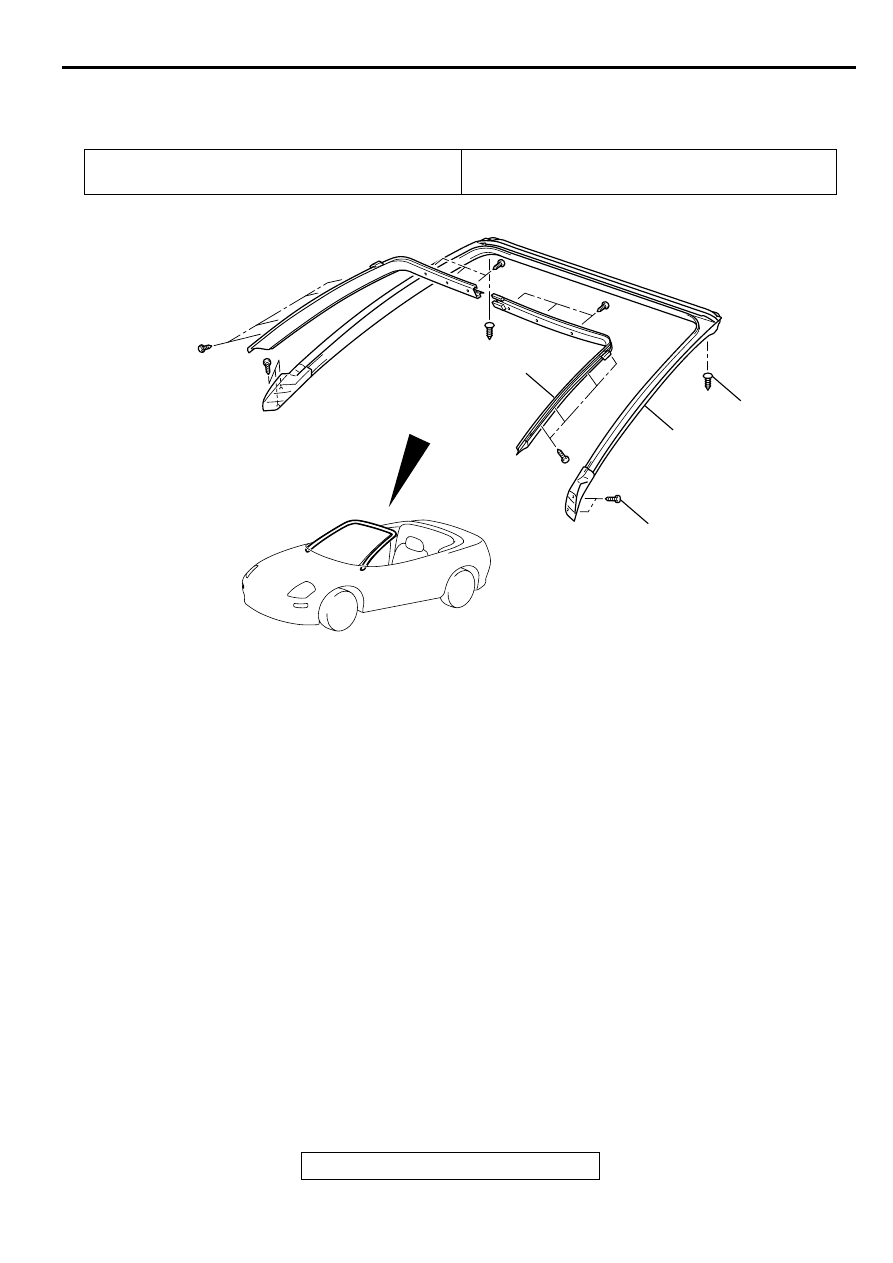

FRONT ROOF WEATHER-STRIP

REMOVAL AND INSTALLATION

M1426202000022

Pre-removal Operation

Completely Open the Convertible Top.

Post-installation Operation

Convertible Top Fit Adjustment (Refer to

P.42-130

.)

AC004157 AB

2

1

1

3

REMOVAL STEPS

TOPSTACK LATCH RECEIVER
(REFER TO

P.42-134

.)

1. CLIP

2. FRONT ROOF WEATHERSTRIP
3. FRONT ROOF WEATHERSTRIP

HOLDER

REMOVAL STEPS (Continued)
