QUARTER WINDOW GLASS AND REGULATOR ASSEMBLY

TSB Revision

BODY

42-39

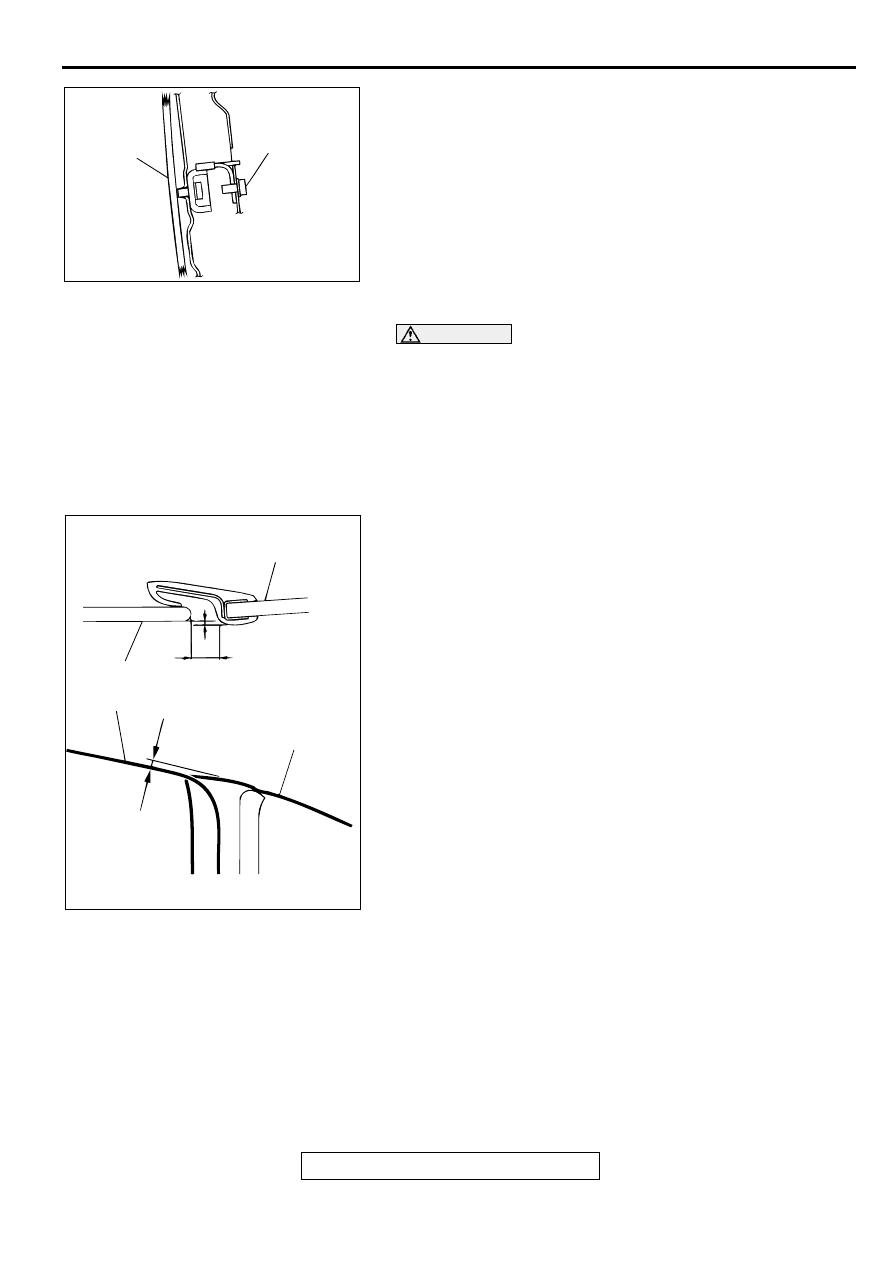

6. Press the up-stop against the quarter window glass stop,

and then tighten the up-stop bolt.

7. Lock the adjusting bolt with a nut.

CAUTION

Ensure that the weatherstrip is not wrinkled or out of
position.
8. Install the topstack rear rail weatherstrip. (Refer to

P.42-

155

.)

9. Install the quarter lower trim. (Refer to GROUP 52A

P.52A-

10

.)

10.Check the quarter window glass alignment according to the

following procedure.

(1) The upper end of the front door glass and the quarter

window glass should be positioned so that standard
value (a) is met.

Standard value (a): 1.0

±

 1.0 mm (0.04

±

 0.04 inches)

(2) The front door glass and the quarter window glass should

be positioned to meet standard value (c) so that gap in
their upper end lines is smooth.

Standard value (c): 3.0

±

 1.0 mm (0.12

±

 0.04 inches)

(3) The end line of the front door glass and the front line of

the quarter window glass should be parallel in the interval
of standard value (b).

Standard value (b): 8.7 mm (0.34 inches)

AC003343AB

QUARTER
WINDOW
GLASS

UP-STOP BOLT

AC003344

QUARTER WINDOW GLASS

FRONT DOOR
GLASS

a

b

c

QUARTER WINDOW
GLASS

AB

QUARTER WINDOW GLASS AND REGULATOR ASSEMBLY

TSB Revision

BODY

42-40

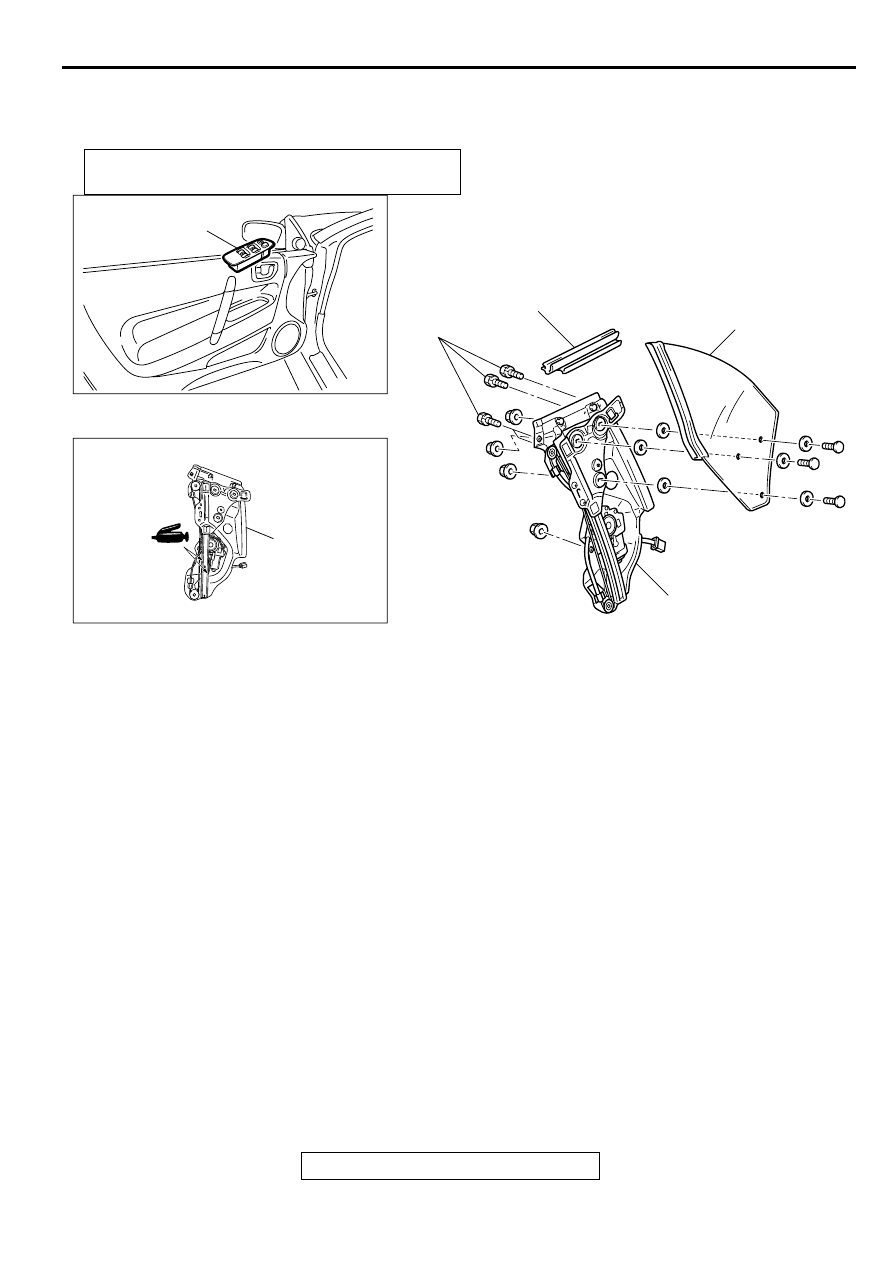

QUARTER WINDOW GLASS AND REGULATOR ASSEMBLY

REMOVAL AND INSTALLATION

M1422006000028

REMOVAL SERVICE POINTS

<<A>> QUARTER WINDOW GLASS REMOVAL
1. Completely raise the quarter window.

2. Remove the quarter window

<<B>> QUARTER WINDOW REGULATOR ASSEMBLY
REMOVAL
Disconnect regulator motor connector, remove the quarter
window regulator assembly.

Post-installation Operation

•

Quarter Window Glass Adjustment (Refer to

P.42-38

.)

AC003345AB

1

4

3

8 ± 1.5 N·m

71 ± 13 in-lb

2

4

POWER WINDOW MAIN SWITCH
SWITCH REMOVAL STEPS
1. POWER WINDOW MAIN SWITCH

(REFER TO.)

QUARTER WINDOW GLASS
REMOVAL STEPS

•

REAR SPEAKER GARNISH (REFER
TO GROUP 52A

P.52A-10

.)

•

QUARTER BELT MOULDING
(REFER TO GROUP 51

P.51-9

.)

<<A>>

2. QUARTER WINDOW GLASS

QUARTER WINDOW REGULATOR
ASSEMBLY REMOVAL STEPS

<<A>>

2. QUARTER WINDOW GLASS

•

QUARTER TRIM (REFER TO
GROUP 52A

P.52A-10

.)

•

REAR SPEAKER (REFER TO
GROUP 54A

P.54A-181

.)

3. QUARTER WINDOW INNER

BELTLINE MOULDING

<<B>>

4. QUARTER WINDOW REGULATOR

ASSEMBLY

DOOR

TSB Revision

BODY

42-41

INSPECTION

M1429003900012

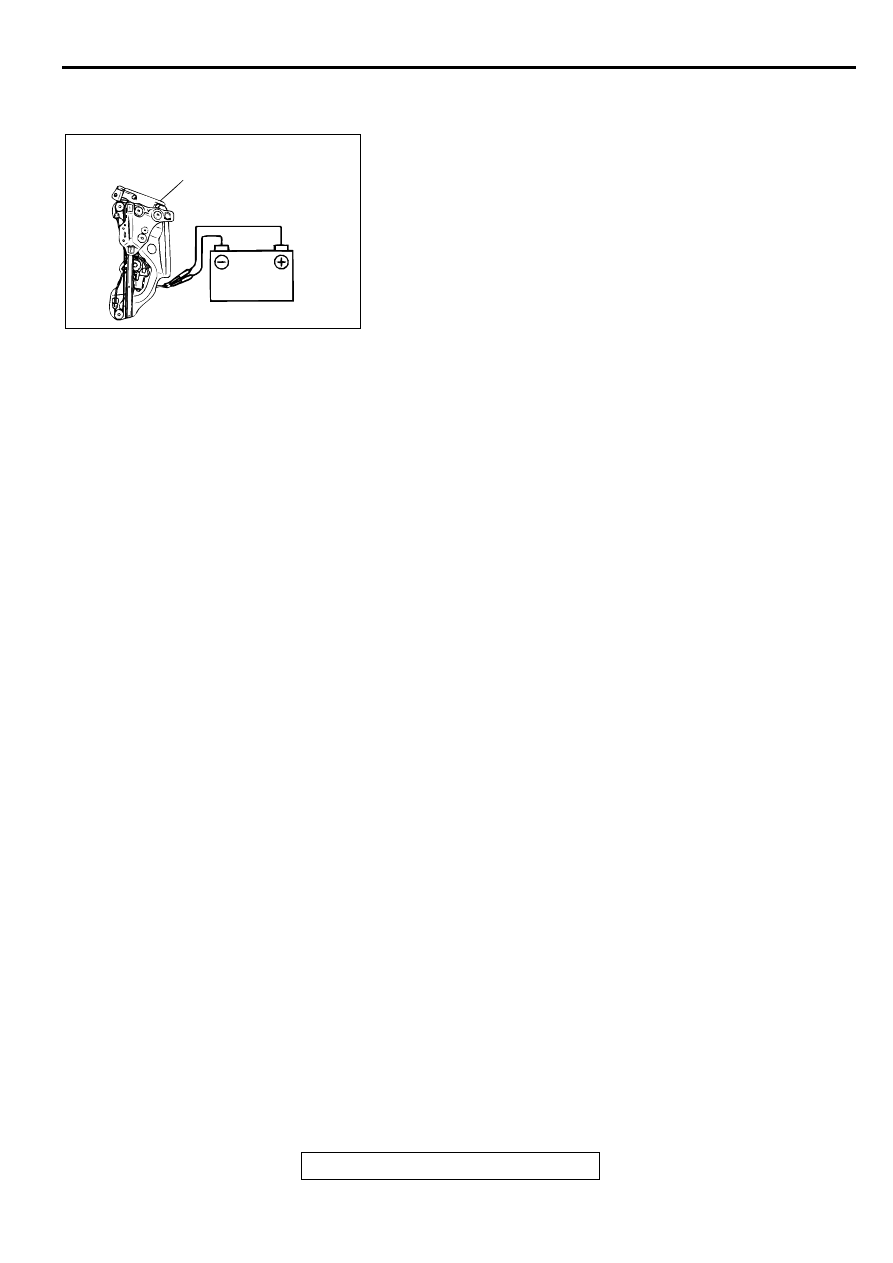

QUARTER WINDOW REGULATOR MOTOR CHECK
Check that motor runs smoothly when the battery is connected
directly to the motor terminals.
Furthermore, check that the motor operates in reverse when
the terminal connections are switched.

D O O R

GENERAL DESCRIPTION

M1423000100075

OPERATION

CENTRAL DOOR LOCKING SYSTEM
The central door locking system operates the door
lock actuator to lock or unlock the doors using the
operation of the door lock switch or key built into the
driver's side inside door lock knob and power window
(main or sub) switch.The system has the following
operations and features:

•

All doors can be locked or unlocked using the
door (LH or RH) key cylinder key operation.

•

All doors can be locked using the driver's inside
door lock knob.

•

All doors can be locked using the door lock
switch built into the power window (main or sub)
switch.

•

You cannot lock an open door if the key is in the
ignition switch. The key reminder function
automatically unlocks all doors when the door is
locked.

Power windows
Power windows are used in all vehicles. When the
power window (main or sub) switch is operated, the
door windows will open or close. This system has the
following operations and features:

•

When the power window main switch lock/unlock
switch is locked, the door windows can only be
opened or closed by the power window main
switch on the driver's door.

•

When all doors are closed and the ignition is
turned off, the power windows can be operated
for 30 seconds from the time the ignition is turned
off.

•

The power window main switch contains a one-
touch down switch that will automatically fully
open driver's side door window only.

CENTRAL DOOR LOCKING SYSTEM DIAGNOSIS

M1427000700057

The central door locking system is controlled by the
smart wiring system (SWS). For troubleshooting,
refer to GROUP 54B, Diagnosis

P.54B-6

.

AC003346

QUARTER WINDOW

REGULATOR ASSEMBLY

AB

DOOR

TSB Revision

BODY

42-42

POWER WINDOW DIAGNOSIS

INTRODUCTION TO POWER WINDOWS DIAGNOSIS

M1429002600052

The power window relay is controlled by the smart
wiring system (SWS). For troubleshooting, refer to
GROUP 54B, Diagnosis

P.54B-9

. When the power

window switch (main or sub) is operated, the power
window motor operates and opens or closes the door
window.
A timer function has been provided to allow the door
windows to be opened or closed in 30 seconds after
the ignition switch is turned from "ON" to "LOCK"
(OFF) position when a front door <LH> and <RH> is
closed (door switch is OFF). When the lock switch is
changed from unlock to lock, the door windows can
only be opened or closed by the power window main
switch on the driver's side.

If the following types of symptom occur, there may be
a fault.

•

None of the door windows open or close.

•

There are door windows that do not open or close
using the power window (main or sub) switch.

•

The windows cannot be opened or closed using
the power window (main or sub) switch within 30
seconds after the ignition switch is turned from
"ON" to "LOCK" (OFF) position.

POWER WINDOWS DIAGNOSTIC TROUBLESHOOTING STRATEGY

M1429002700059

Use these steps to plan your diagnostic strategy. If
you follow them carefully, you will be sure that you
have exhausted most of the possible ways to find a
power windows fault.
1. Gather information from customer.

2. Verify that the condition described by the

customer exists.

3. Find the malfunction by following the Symptom

Chart.

4. Verify malfunction is eliminated.

SYMPTOM CHART

M1429002800067

SYMPTOMS

INSPECTION
PROCEDURE

REFERENCE PAGE

None of the door windows open or close.

-

Refer to GROUP 54B,
Diagnosis

P.54B-6

.

Only the front door window <LH> does not open and close.

1

P.42-43



Only the front door window <RH> does not open and close.

2

P.42-47



There are door windows that do not open or close using the
power window sub switch (on passenger's door). (However,
they open or close when the power window main switch is
used.)

3

P.42-53



None of the door windows are opened or closed by the
power window main switch (on driver's door). (However, they
are opened or closed by the power window sub switch.)

4

P.42-55



The door windows cannot be opened or closed by the power
window (main or sub) switch within 30 seconds after the
ignition switch is turned from "ON" to "LOCK" position.
(However, this is before the front doors LH and RH are
opened.)

-

Refer to GROUP 54B,
Diagnosis

P.54B-6

.
