SHOCK ABSORBER ASSEMBLY

TSB Revision

REAR SUSPENSION

34-21

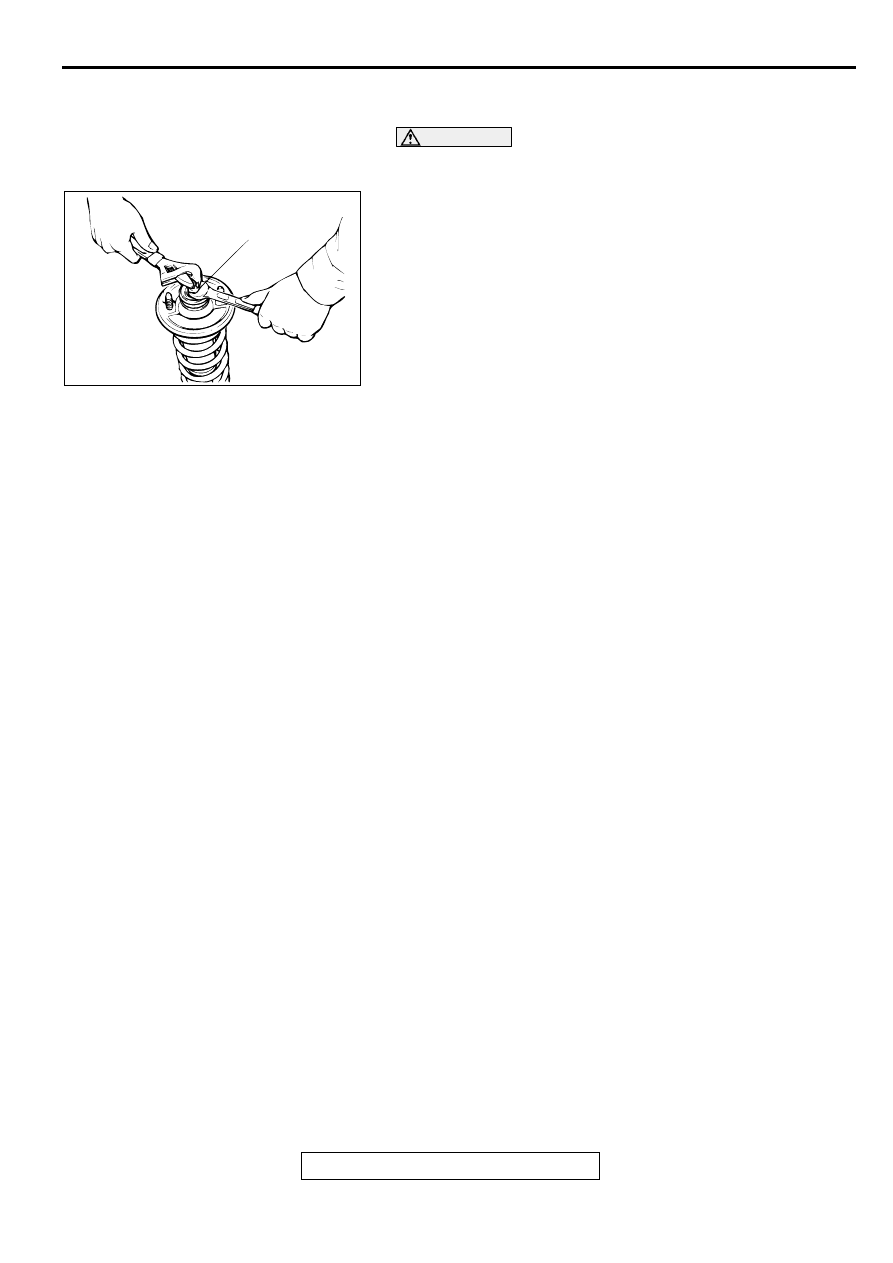

>>C<< JAM NUT INSTALLATION
1. Temporarily tighten the jam nut.

CAUTION

Do not use an impact wrench to tighten the jam nut,
otherwise the jam nut will be damaged.
2. Remove special tools MB991237 and MB991239, and then

tighten the jam nut to 23

±

 2 N

⋅

m (17

±

 1 ft-lb).

AC001074 AB

23 ± 2 N·m
17 ± 1 ft-lb

STABILIZER BAR

TSB Revision

REAR SUSPENSION

34-22

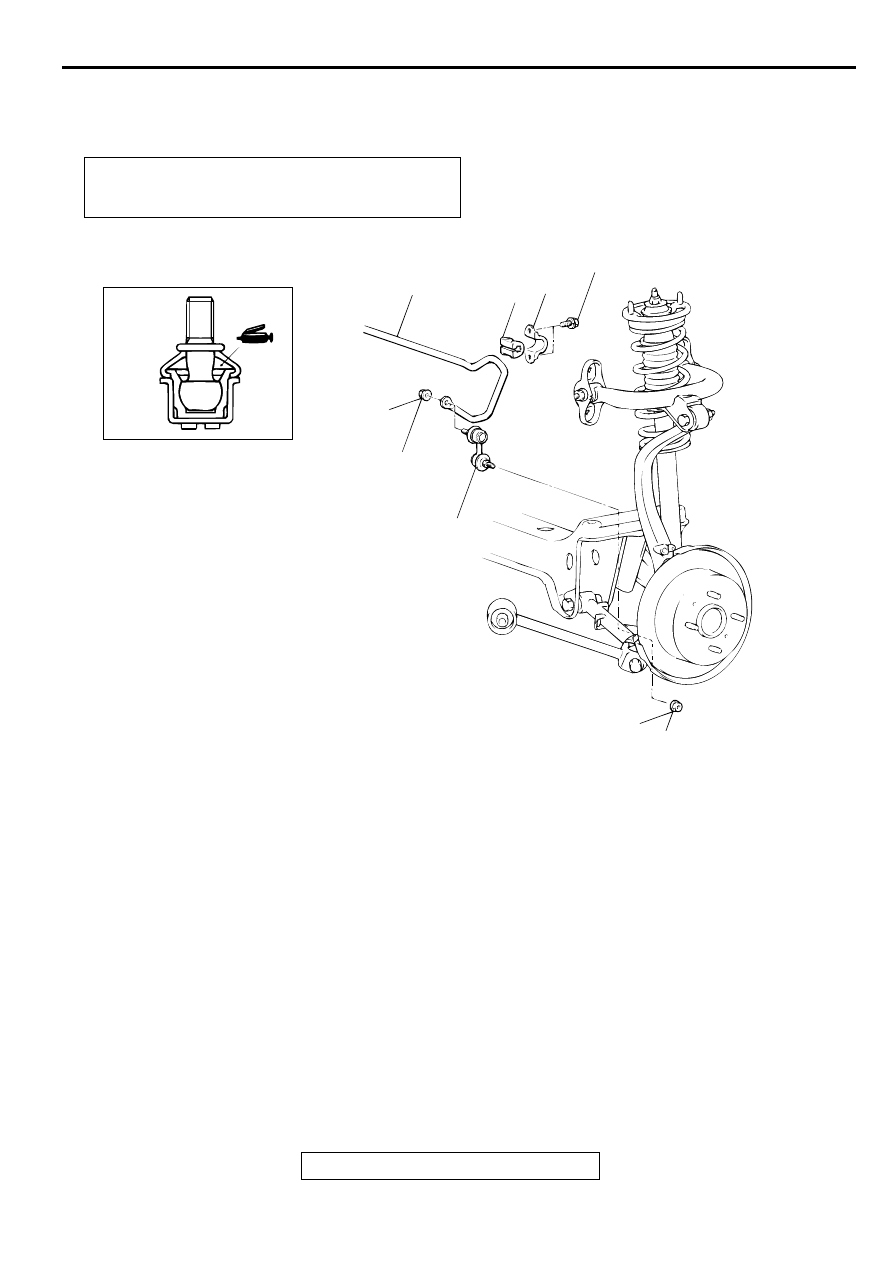

STA B ILIZER  B A R

REMOVAL AND INSTALLATION

M1341003000032

Required Special Tool:

•

MB990326: Preload Socket

Post-installation Operation

•

Check the Dust Cover for Cracks or Damage by Pushing
it with your Finger.

AC001075

5

4

3

44 ± 10 N·m
33 ± 7 ft-lb

1

2

39 ± 5 N·m
29 ± 4 ft-lb

1

AD

39 ± 5 N·m
29 ± 4 ft-lb

REMOVAL STEPS

1.

STABILIZER LINK MOUNTING
NUTS

2.

STABILIZER LINK

>>A<<

3.

STABILIZER BAR BRACKET

>>A<<

4.

BUSHING

>>A<<

5.

STABILIZER BAR

REMOVAL STEPS (Continued)

SPECIFICATIONS

TSB Revision

REAR SUSPENSION

34-23

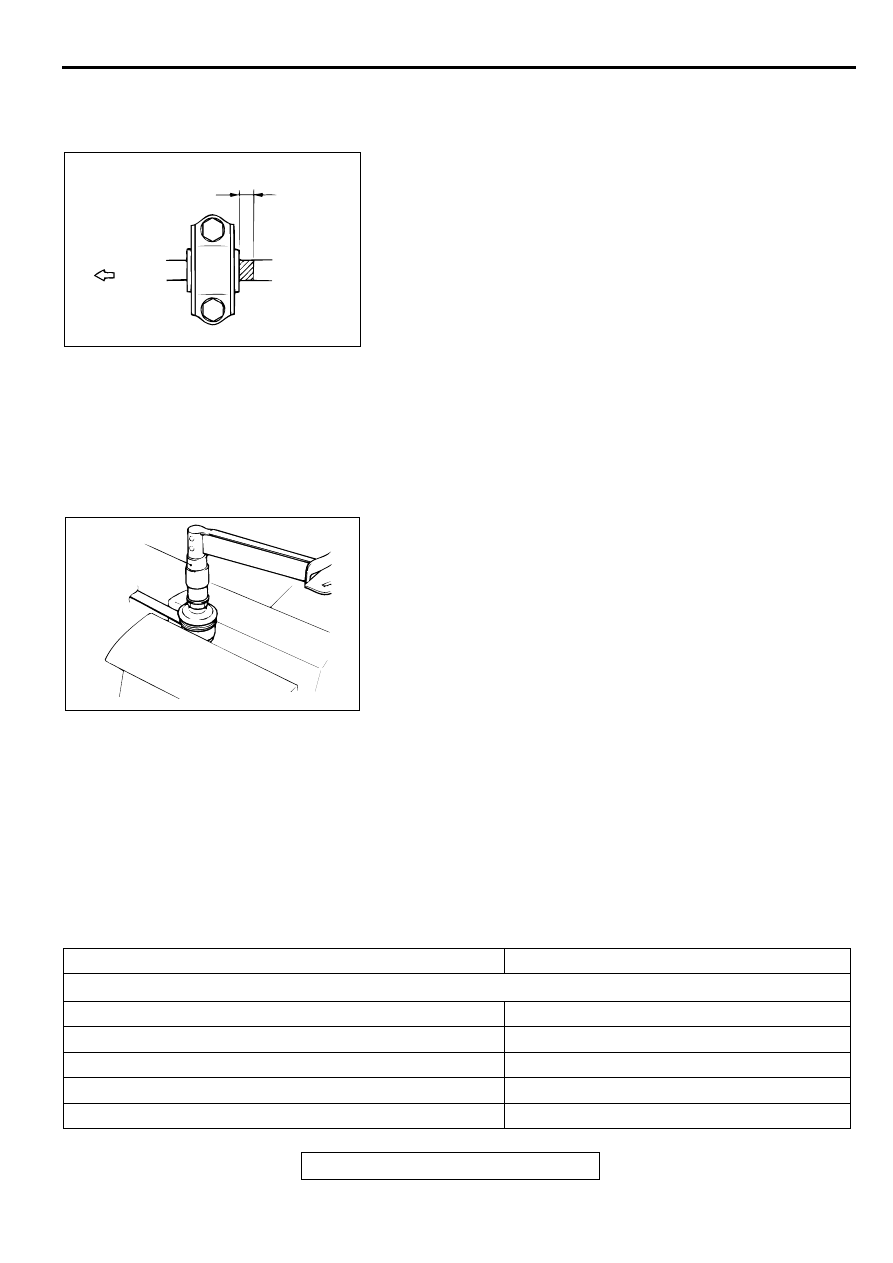

INSTALLATION SERVICE POINT

>>A<< STABILIZER BAR/BUSHING/STABILIZER BAR
BRACKET INSTALLATION
Position the stabilizer bar identification mark to the left side.
Adjust the identification mark position as shown in the figure,
and tighten the stabilizer bar bracket mounting bolt.

INSPECTION

M1341001400056

•

Check the bushings for wear and deterioration.

•

Check the stabilizer bar for deterioration or damage.

•

Check all bolts for condition and straightness.

STABILIZER LINK BALL JOINT BREAKAWAY TORQUE
CHECK
1. After shaking the ball joint stud several times, install the nut

to the stud and use special tool MB990326 to measure the
breakaway torque of the ball joint.

Standard value: 3.4

−

 9.0 N

⋅

m (30

−

 80 in-lb)

2. When the measured value exceeds the standard value,

replace the stabilizer link.

3. When the measured value is lower than the standard value,

check that the ball joint turns smoothly without excessive
play. If so, it is possible to re-use that ball joint.

STABILIZER LINK BALL JOINT DUST COVER CHECK
1. Check the dust cover for cracks or damage by pushing it

with your finger.

2. If the dust cover is cracked or damaged, replace the

stabilizer link.

SPECIFIC ATIO NS

FASTENER TIGHTENING SPECIFICATIONS

M1341012700073

AC001076 AB

APPROXIMATELY 10 mm (0.4 in)

OUTSIDE OF
THE BODY

AC001129

MB990326

AB

ITEMS

SPECIFICATIONS

Lower arm and toe control arm assembly

Lower arm assembly to crossmember nut

98

±

 10 N

⋅

m (73

±

 7 ft-lb)

Lower arm assembly to knuckle jam nut

108

±

 10 N

⋅

m (80

±

 7 ft-lb)

Stabilizer link nut

39

±

 5 N

⋅

m (29

±

 4 ft-lb)

Toe control arm assembly to crossmember nut

74

±

 4 N

⋅

m (55

±

 3 ft-lb)

Toe control arm assembly to knuckle jam nut

29

±

 4 N

⋅

m (21

±

 3 ft-lb)

SPECIFICATIONS

TSB Revision

REAR SUSPENSION

34-24

GENERAL SPECIFICATIONS

M1341000200071

COIL SPRING

SERVICE SPECIFICATIONS

M1341000300078

Rear suspension assembly

Brake caliper assembly bolt

60

±

 5 N

⋅

m (45

±

 3 ft-lb)

Brake hose

15

±

 2 N

⋅

m (11

±

 1 ft-lb)

Crossmember to body nut

88

±

 10 N

⋅

m (65

±

 7 ft-lb)

Shock absorber assembly to body nut

44

±

 5 N

⋅

m (33

±

 3 ft-lb)

Trailing arm assembly to body nut

147

±

 10 N

⋅

m (109

±

 7 ft-lb)

Upper arm assembly to body bolt

39

±

 5 N

⋅

m (29

±

 4 ft-lb)

Shock absorber assembly

Shock absorber assembly to body nut

44

±

 5 N

⋅

m (33

±

 3 ft-lb)

Shock absorber assembly to knuckle bolt

98

±

 10 N

⋅

m (73

±

 7 ft-lb)

Shock absorber jam nut

23

±

 2 N

⋅

m (17

±

 1 ft-lb)

Stabilizer bar

Stabilizer bar bracket bolt

44

±

 10 N

⋅

m (33

±

 7 ft-lb)

Stabilizer link nut

39

±

 5 N

⋅

m (29

±

 3 ft-lb)

Trailing arm assembly

Trailing arm assembly to body nut

147

±

 10 N

⋅

m (109

±

 7 ft-lb)

Trailing arm assembly to knuckle nut

128

±

 9 N

⋅

m (94

±

 7 ft-lb)

Upper arm assembly

Upper arm assembly to body bolt

39

±

 5 N

⋅

m (29

±

 4 ft-lb)

Upper arm assembly to knuckle nut

98

±

 10 N

⋅

m (73

±

 7 ft-lb)

Upper arm to upper arm bracket nut

57

±

 7 N

⋅

m (42

±

 5 ft-lb)

ITEMS

SPECIFICATIONS

ITEMS

SPECIFICATIONS

Wire diameter mm (in)

13.0 (0.51)

Average diameter mm (in)

53

±

 1.5

−

 93

±

 1.5 (2.1

±

 0.06

−

 3.7

±

 0.06)

Free length mm (in)

278 (10.9)

ITEMS

STANDARD VALUE

Toe-in mm (in)

3

±

 3 (0.12

±

 0.12)

Camber

ECLIPSE

−

1

°

20'

±

 30' (Difference between right and

left within 30')

ECLIPSE SPYDER

−

1

°

10'

±

 30' (Difference between right and

left within 30')

Dimension for positioning upper arm bracket mm (in)

37.2

±

 2 (1.46

±

 0.08)

Toe control arm ball joint breakaway torque N

⋅

m (in-lb)

1.0

−

 3.1 (8.9

−

 27)

Stabilizer link ball joint breakaway torque N

⋅

m (in-lb)

3.4

−

 9.0 (30

−

 80)
