AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-264

STEP 7. Using scan tool MB991502, check data list item 11:
Throttle position sensor.

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Turn the ignition switch to "ON" position.
(3) Set scan tool MB991502 to data reading mode for item 11:

Throttle Position Sensor.

•

With the throttle valve in idle position, voltage should be
between 535 and 735 mV.

•

With the throttle valve in full-open position, voltage
should be between 4,500 and 5,500 mV.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the sensor operating properly?

YES : Go to Step 8.
NO :  Check the throttle position sensor. Refer to

P.23A-47

,

P.23A-57

,

P.23A-65

, code number 11, 12, 14: Throttle

Position Sensor System. Then check the symptom.

STEP 8. Disassemble and clean the valve body.
Check the O-ring installation bolts for looseness and the valve
body for damage. Repair or replace the faulty parts. Refer to
GROUP 23B, Valve Body

P.23B-69

.

Q: Is the repair possible and the symptom eliminated?

YES : Diagnosis is complete.
NO :  Replace the valve body assembly. Then check the

symptom. Go to Step 9.

STEP 9. Replace the PCM.

Q: Is the symptom eliminated?

YES : Diagnosis is complete.
NO :  Start over at Step 1.

AC001252

MB991502

16 PIN

AB

AC001860 AB

VALVE
BODY
ASSEMBLY

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-265

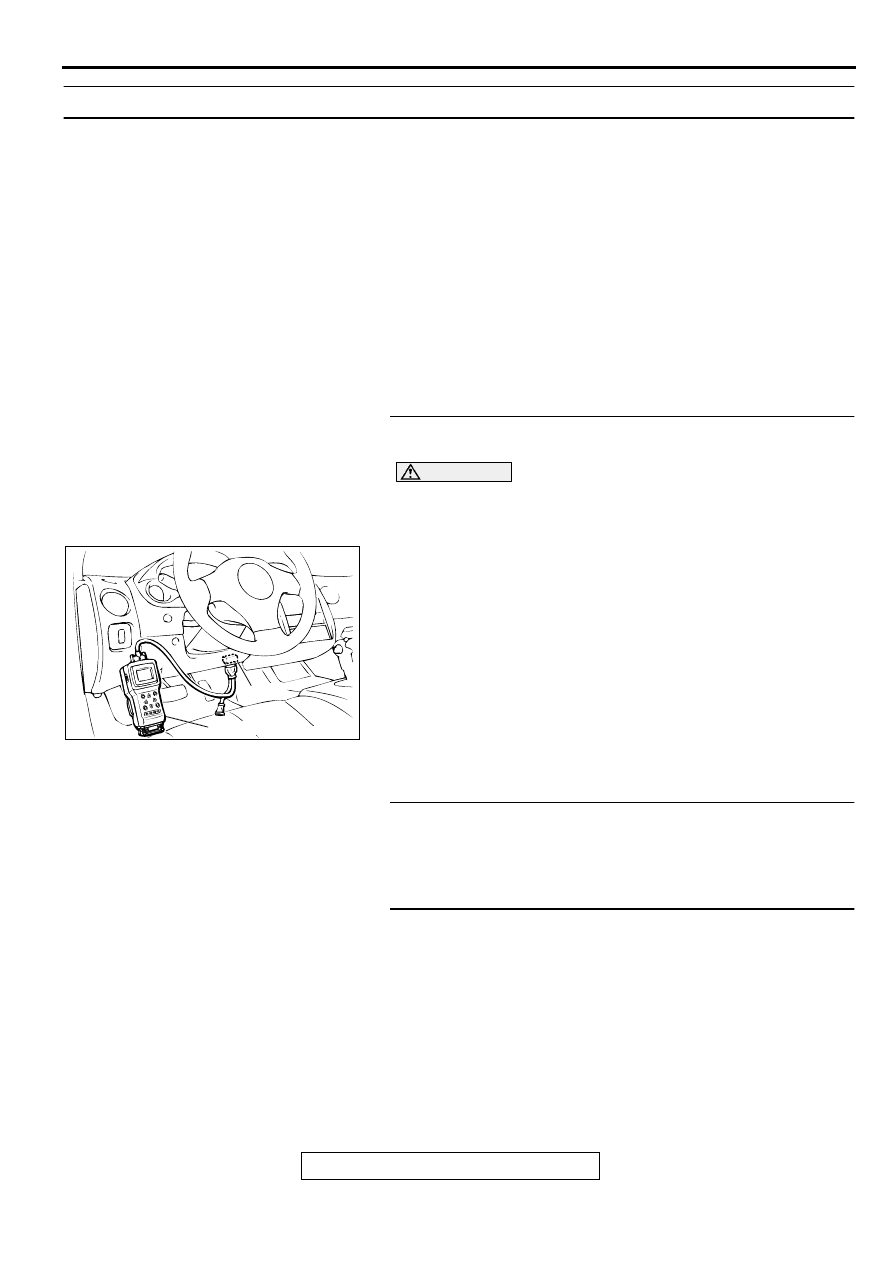

INSPECTION PROCEDURE 7: Shift Shocks when Shifting from "N" to "R" and Long Delay

COMMENT
If abnormal shocks or delay of two seconds or more
occur when the selector lever is shifted from "N" to
"R" range while the engine is idling, the cause is
probably abnormal reverse clutch pressure or low-
reverse brake pressure, or a malfunction of the
reverse clutch, low-reverse brake, valve body or
throttle position sensor.

TROUBLESHOOTING HINTS (The most likely

causes for this code to be set:)

•

Abnormal reverse clutch pressure

•

Abnormal low-reverse brake pressure

•

Malfunction of the low-reverse solenoid valve

•

Malfunction of the reverse clutch

•

Malfunction of the low-reverse brake

•

Malfunction of the valve body

•

Malfunction of the throttle position sensor

•

Malfunction of the PCM

DIAGNOSIS

REQUIRED SPECIAL TOOL:
MB991502: Scan Tool (MUT-II)

STEP 1. Using scan tool MB991502, check actuator test
item 01: Low-Reverse Solenoid Valve.

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Turn the ignition switch to "ON" position.
(3) Set scan tool MB991502 to actuator test mode for item 01:

Low-Reverse Solenoid Valve.

•

An operation sound should be heard from solenoid
valve when solenoid valve is operated.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the solenoid valve operating properly?

YES : Go to Step 2.
NO :  Repair or replace the low-reverse solenoid valve.

Refer to GROUP 23B, Valve Body

P.23B-69

. Then

confirm that the symptom is eliminated.

STEP 2. Check when shift shocks occur.

Q: When the shift shocks occur?

When engaging from N to R : Go to Step 3.
When the vehicle starts moving : Go to Step 7.

STEP 3. Check the hydraulic pressure (for reverse clutch).
Measure the hydraulic pressure for reverse clutch when the
selector lever is at the "R" range. Check if the hydraulic
pressure is within the standard value. Refer to

P.23A-30

,

Hydraulic Pressure Test.

Q: Is the hydraulic pressure within the standard value?

YES : Go to Step 4.
NO :  Go to Step 9.

AC001252

MB991502

16 PIN

AD

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-266

STEP 4. Check the hydraulic pressure (for low-reverse
brake).
Measure the hydraulic pressure for low-reverse brake when the
selector lever is at the "R" range. Check if the hydraulic
pressure is within the standard value. Refer to

P.23A-30

,

Hydraulic Pressure Test.

Q: Is the hydraulic pressure within the standard value?

YES : Go to Step 5.
NO :  Go to Step 9.

STEP 5. Check the reverse clutch system and low-reverse
brake system.
(1) Remove the valve body cover and valve body. Refer to

P.23A-353

, Transaxle Assembly and GROUP 23B,

Transaxle

P.23B-11

.

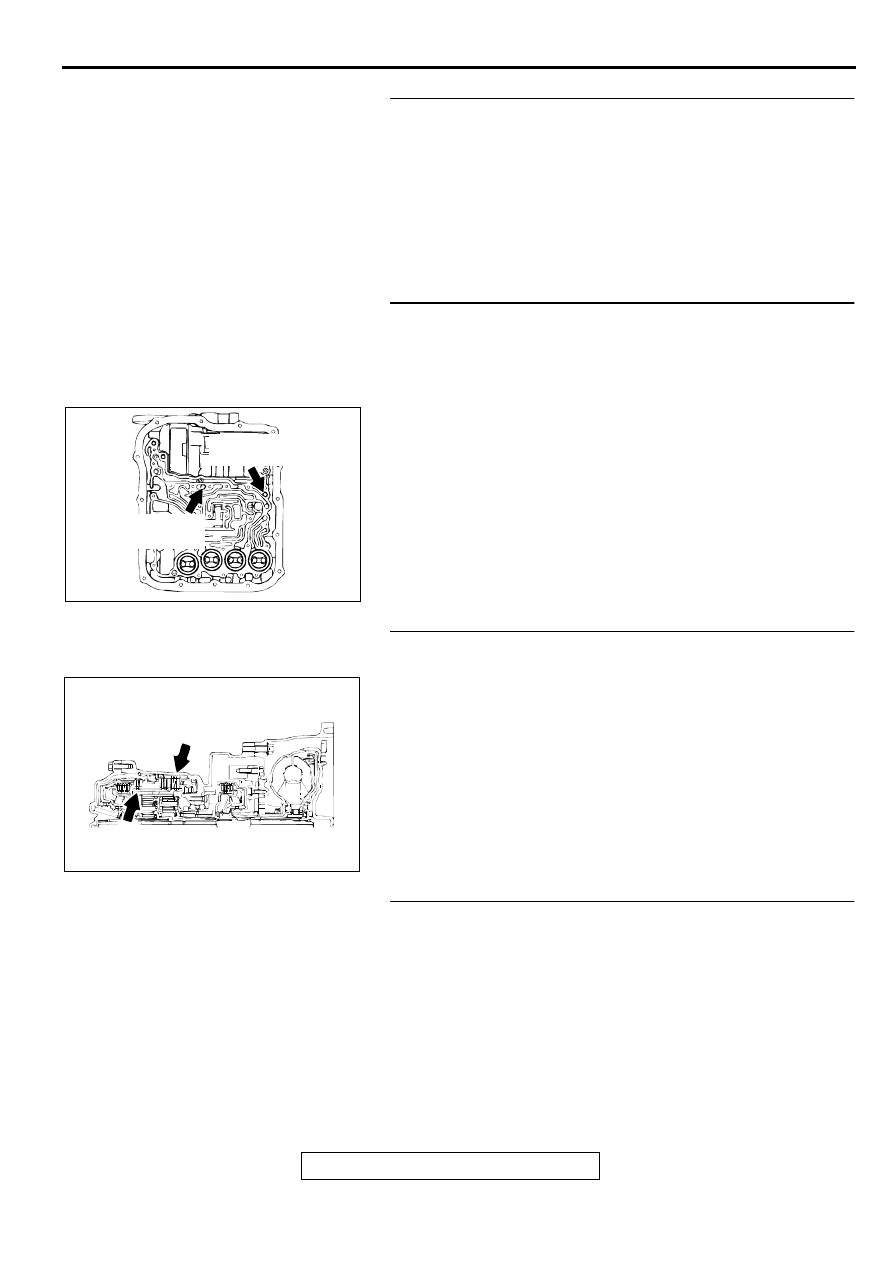

(2) Blow compressed air into the reverse clutch oil orifice of the

transaxle case, and check if the reverse clutch piston
moves and air pressures are maintained in that condition.
Repeat for the low-reverse brake.

Q: Are both air pressures maintained?

YES : Go to Step 6.
NO :  Go to Step 9.

STEP 6. Check the reverse clutch and low-reverse brake.
(1) Remove the transaxle assembly.
(2) Check the facing for seizure and the piston seal ring for

damage and interference with the retainer. Repair or
replace the faulty parts. Refer to GROUP 23B, Transaxle

P.23B-11

, Reverse and Overdrive Clutch

P.23B-54

. Then

check for the symptom.

Q: Is the symptom eliminated?

YES : Diagnosis is complete.
NO :  Go to Step 10.

STEP 7. Check shift shocks.

Q: Do shift shocks occur sometimes?

YES : Go to Step 8.
NO :  Go to Step 9.

AC001862

REVERSE CLUTCH
OIL ORIFICE

LOW-REVERSE
BRAKE OIL ORIFICE

AB

AC001863 AB

LOW-REVERSE BRAKE

REVERSE CLUTCH

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-267

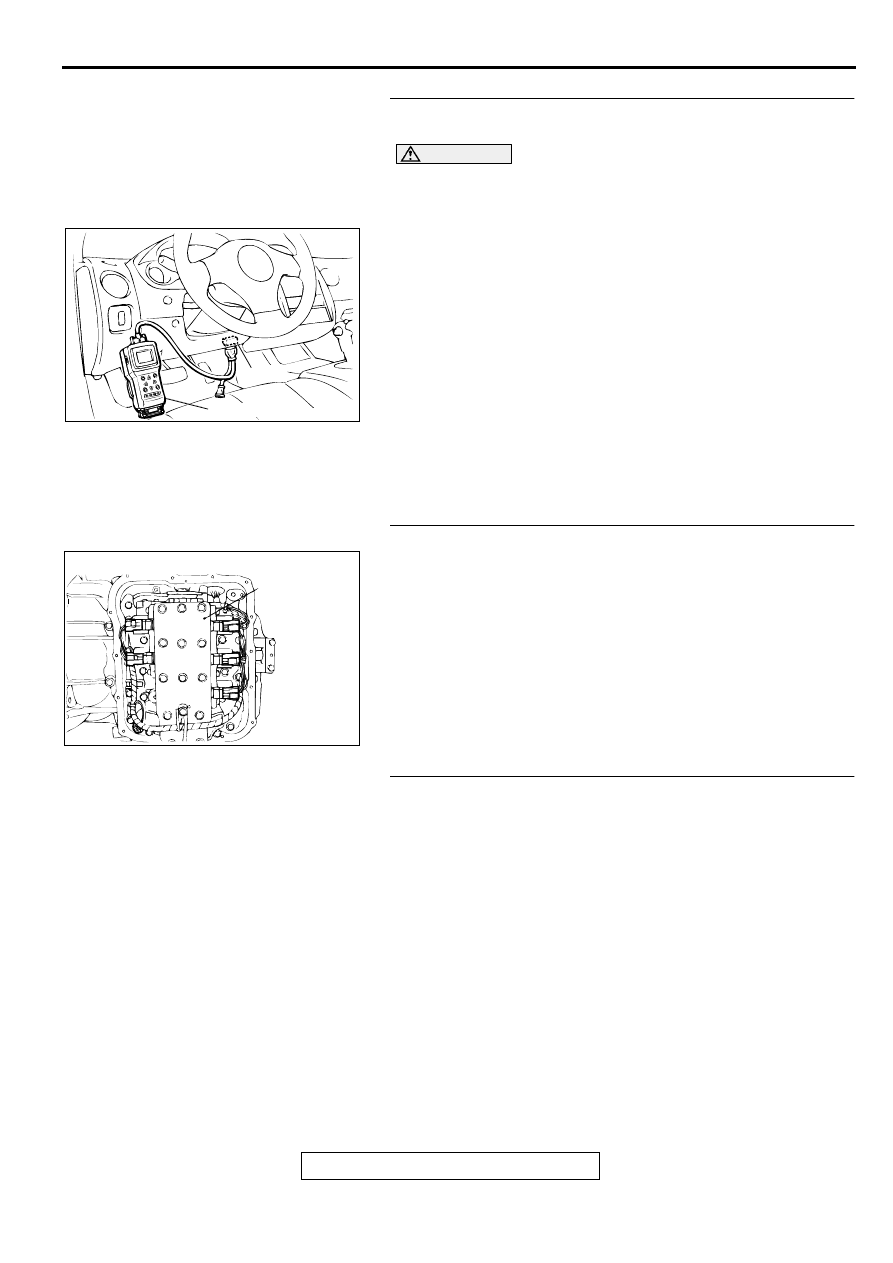

STEP 8. Using scan tool MB991502, check data list item 11:
Throttle position sensor.

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Turn the ignition switch to "ON" position.
(3) Set scan tool MB991502 to data reading mode for item 11:

Throttle Position Sensor.

•

With the throttle valve in idle position, voltage should be
between 535 and 735 mV.

•

With the throttle valve in full-open position, voltage
should be between 4,500 and 5,500 mV.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the sensor operating properly?

YES : Go to Step 9.
NO :  Check the throttle position sensor. Refer to

P.23A-47

,

P.23A-47

,

P.23A-47

, code number 11, 12, 14: Throttle

Position Sensor System. Then check the symptom.

STEP 9. Disassemble and clean the valve body.
Check the O-ring installation bolts for looseness and the valve
body for damage. Repair or replace the faulty parts. Refer to
GROUP 23B, Valve Body

P.23B-69

.

Q: Is the repair possible and the symptom eliminated?

YES : Diagnosis is complete.
NO :  Replace the valve body assembly. Then check the

symptom. Go to Step 10.

STEP 10. Replace the PCM.

Q: Is the symptom eliminated?

YES : Diagnosis is complete.
NO :  Start over at Step 1.

AC001252

MB991502

16 PIN

AD

AC001860 AB

VALVE
BODY
ASSEMBLY
