Mitsubishi Eclipse / Eclipse Spyder (2000-2002). Service and repair manual - part 486

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-236

DTC 54: A/T Contorl Relay System

AC004692AC

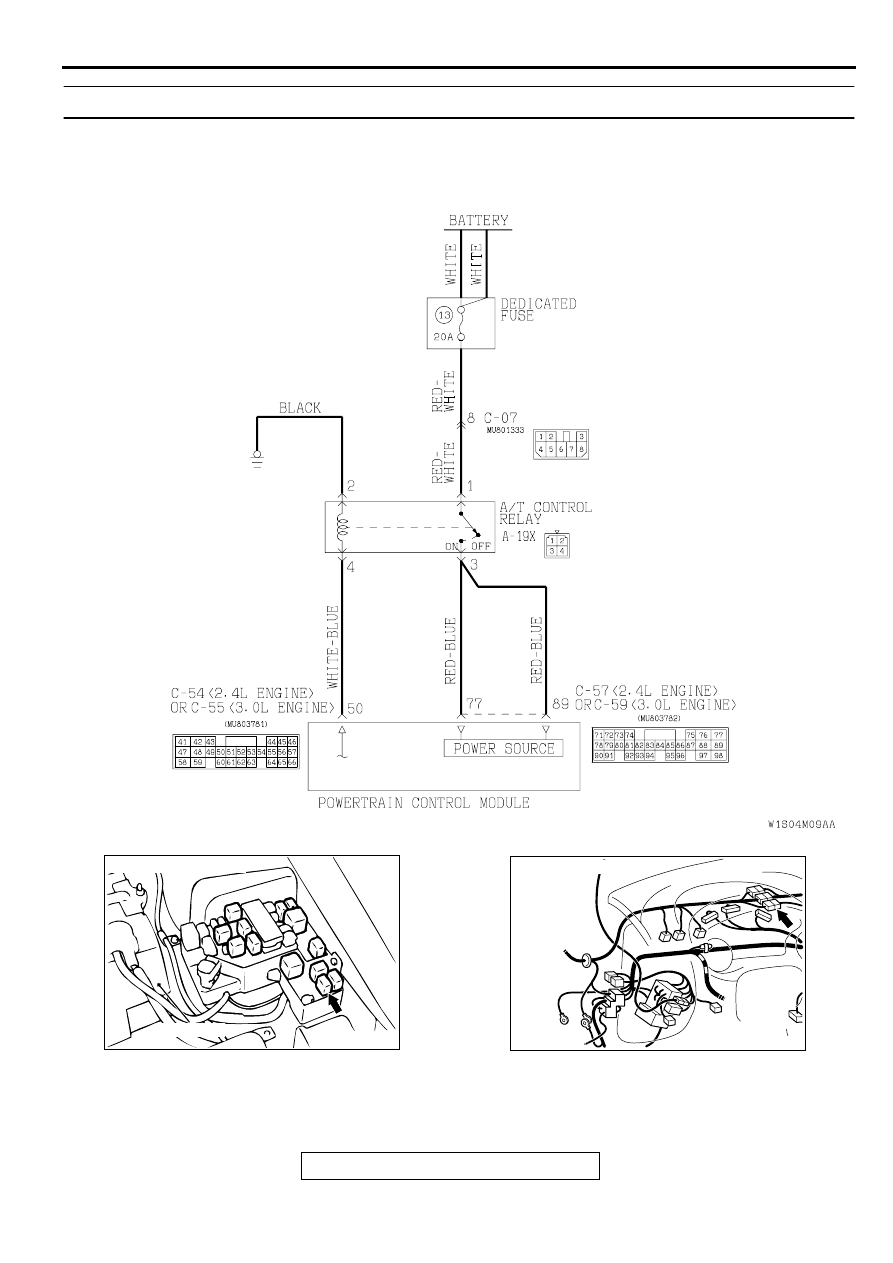

A/T Control Relay System Circuit

AC004306 AC

BATTERY

CONNECTOR: A-19X

AC001729 AM

CONNECTOR: C-07

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-237

CIRCUIT OPERATION

•

A/T control relay (terminal number 1) receives the
battery positive voltage from the battery.

•

When turning the ignition switch to the "ON," the
PCM receives battery voltage from the ignition
switch (terminal 98). Then the PCM (terminal
number 50) applies a voltage to the A/T control
relay (terminal number 4), and the A/T control
relay switch is turned on. When the A/T control
relay switch is turned on, the battery applies a
power supply voltage to the PCM (terminal
numbers 77 and 89).

DTC SET CONDITIONS
If the A/T control relay voltage is less than 7 volts
after the ignition switch has been turned to the "ON,"
it is judged that there is an open circuit or a short-
circuit in the A/T control relay ground and diagnostic
trouble code number "54" is output. The transmission
is locked into the 3rd gear as a fail-safe measure,
and the "N" range light flashes once per second.

TROUBLESHOOTING HINTS (The most likely

causes for this code to be set:)

•

Malfunction of the A/T control relay

•

Damaged harness, connector

•

Malfunction of the PCM

DIAGNOSIS

Required Special Tool:
MB991502: Scan Tool (MUT-II)

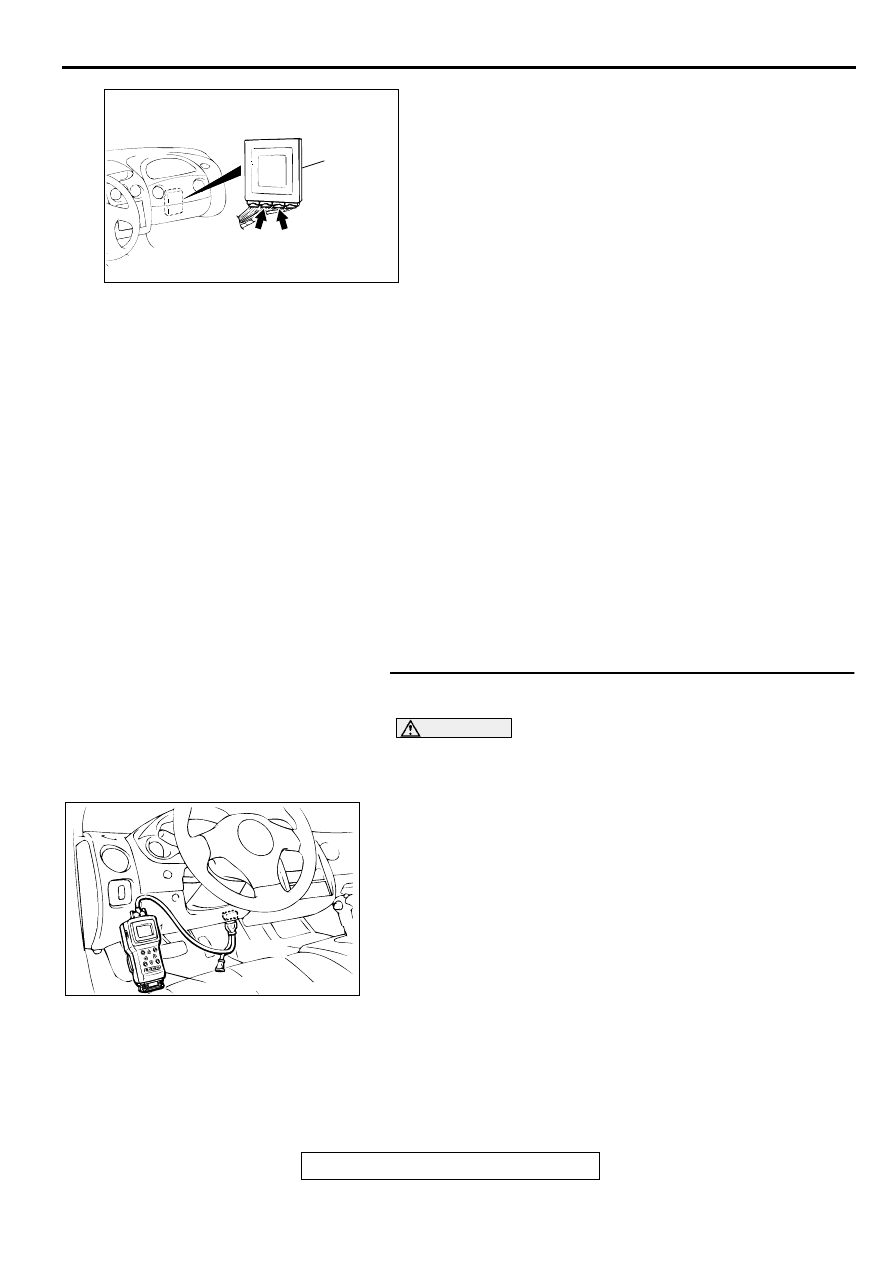

STEP 1. Using scan tool MB991502, check data list item 54:
A/T Control Relay Output Voltage.

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Turn the ignition switch to "ON" position.
(3) Set scan tool MB991502 to data reading mode for item 54:

A/T Control Relay Output Voltage.

•

Voltage should be battery positive voltage.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the relay operating properly?

YES : This malfunction is intermittent. Refer to GROUP 00,

How to Use Troubleshooting/Inspection Service
Points

−

 How to Cope with Intermittent Malfunction

P.00-6

.

NO :  Go to Step 2.

AC001657

CONNECTORS: C-54 <2.4L ENGINE> OR
C-55 <3.0L ENGINE>, C-57 <2.4L ENGINE>
OR C-59 <3.0L ENGINE>

C-54 <2.4L ENGINE>
OR
C-55 <3.0L ENGINE>

C-57 <2.4L ENGINE>
OR
C-59 <3.0L ENGINE>

AJ

PCM

AC001252

MB991502

16 PIN

AB

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-238

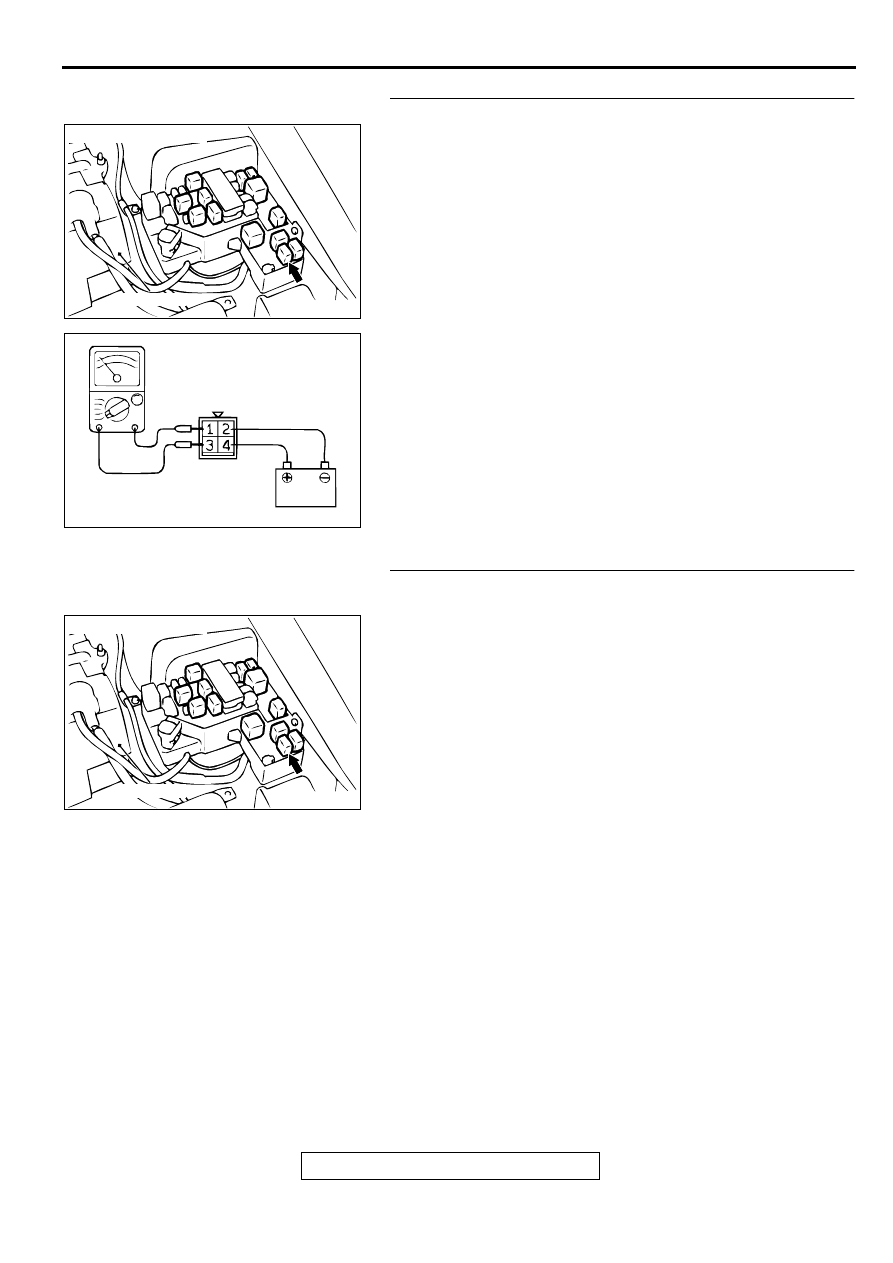

STEP 2. Check the A/T control relay.
(1) Remove the A/T control relay A-19X.

(2) Use jumper wires to terminal 2 of A/T control relay

connector A-19X to the negative battery terminal, and
terminal number 4 of A/T control relay connector A-19X to
the positive battery terminal.

(3) Measure the resistance between terminal 1 and 3 of A/T

control relay connector A-19X.

•

Should be than 2 ohm when the jumper wire connected.

•

Open circuit when the jumper wire disconnected.

Q: Is the resistance normal?

YES : Go to Step 3.
NO :  Replace the A/T control relay.

STEP 3. Check connector A-19X at A/T control relay for
damage.
Q: Is the connector in good condition?

YES : Go to Step 4.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

AC004306 AC

BATTERY

CONNECTOR: A-19X

ACX01205

HARNESS
CONNECTOR: A-19X

AD

AC004306 AC

BATTERY

CONNECTOR: A-19X

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-239

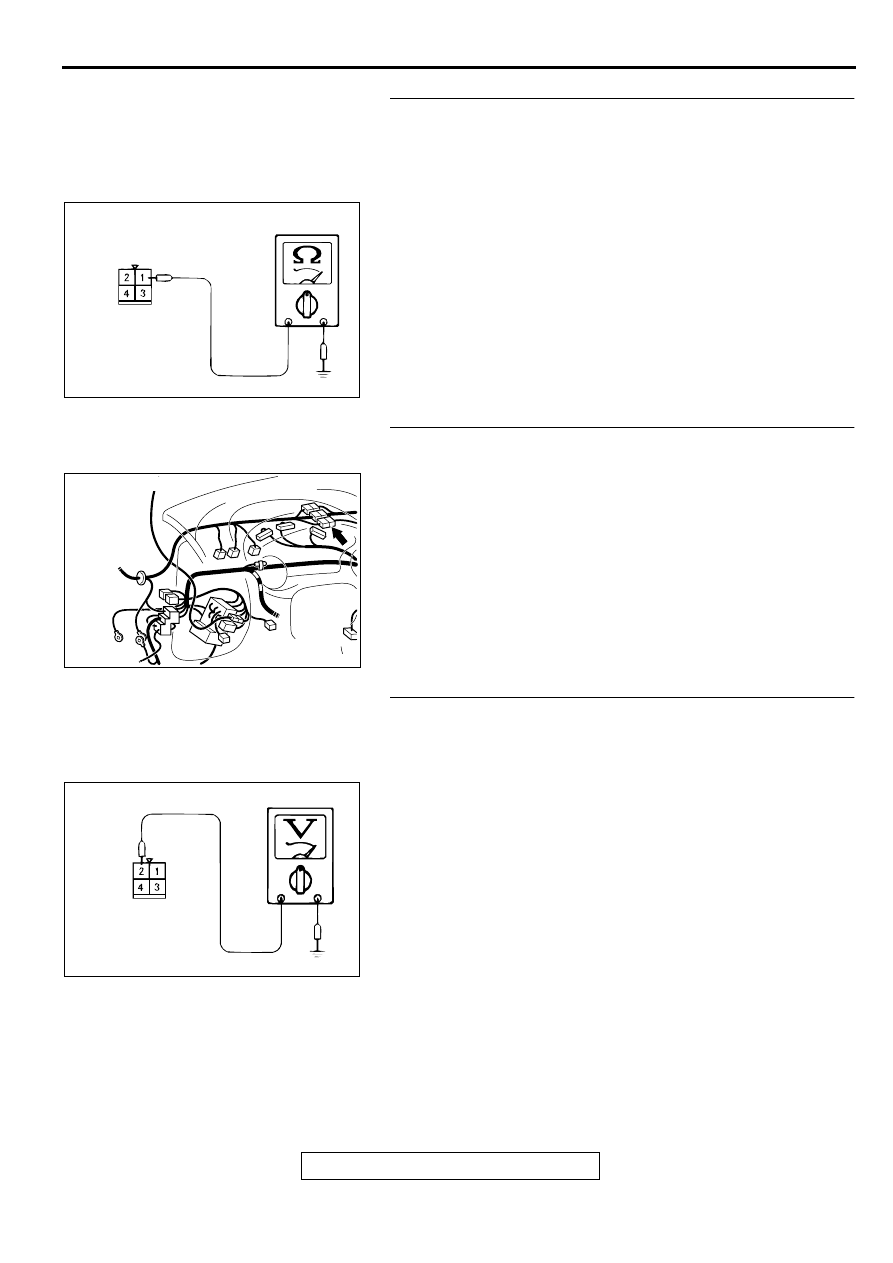

STEP 4. Check the power supply voltage at A/T control
relay connector A-19X.
(1) Disconnect the A/T control relay and measure at the

connector side.

(2) Turn the ignition switch to "ON" position.
(3) Measure the voltage between terminal 1 and ground.

•

Voltage should be battery positive voltage.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 6.
NO :  Go to Step 5.

STEP 5. Check connector C-07 at intermediate connector
for damage.
Q: Is the connector in good condition?

YES : Repair it because of harness open circuit or short

circuit to ground between A/T control relay connector
A-19X terminal 1 and battery.

NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

STEP 6. Check the continuity at A/T control relay
connector A-19X.
(1) Disconnect the A/T control relay and measure at the

connector side.

(2) Check for the continuity between terminal 2 and ground.

•

Should be less than 2 ohm.

Q: Is the continuity normal?

YES : Go to Step 7.
NO :  Repair it because of harness open circuit or damage

between A/T control relay connector A-19X terminal 2
and the earth.

ACX02168

HARNESS
CONNECTOR: A-19X

AC

AC001729 AM

CONNECTOR: C-07

ACX02172

HARNESS
CONNECTOR: A-19X

AC
