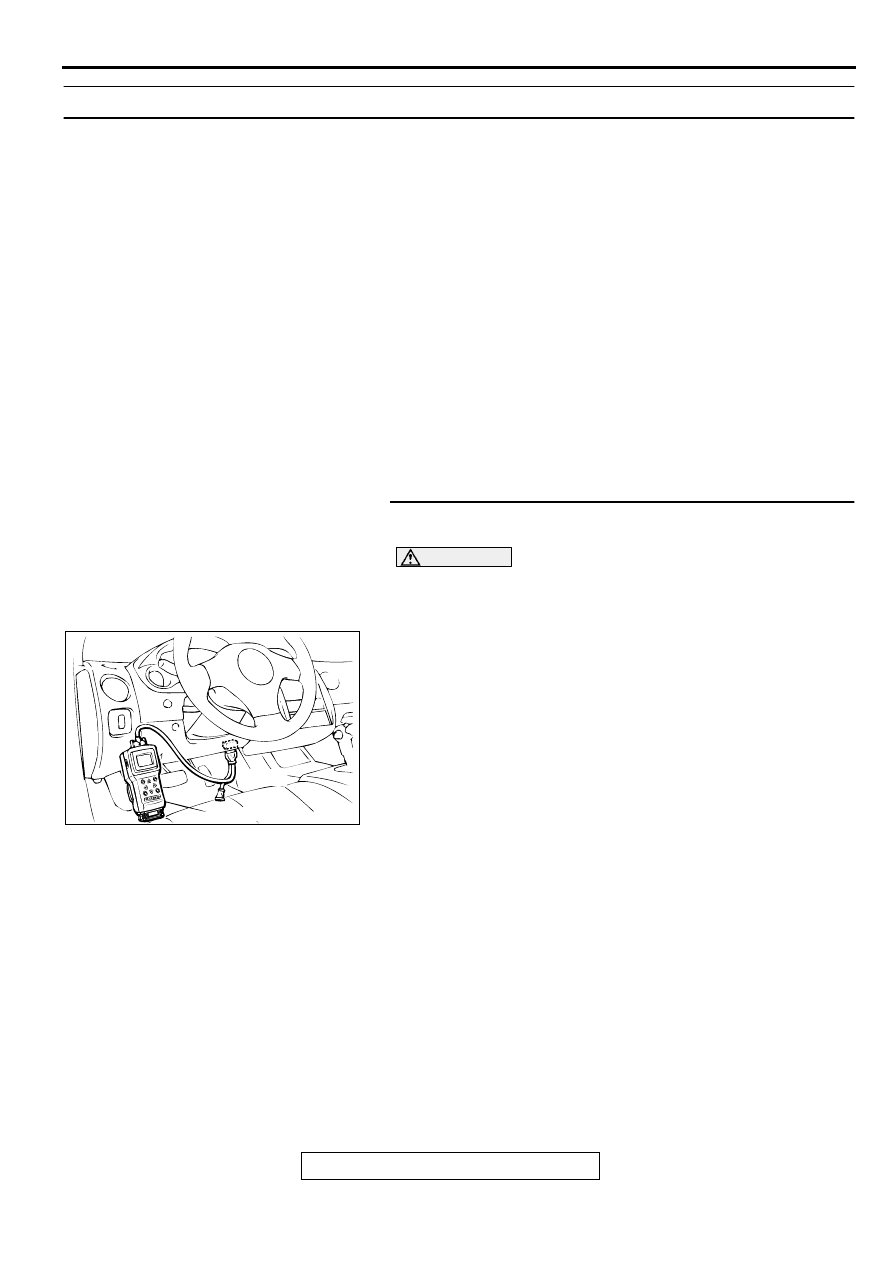

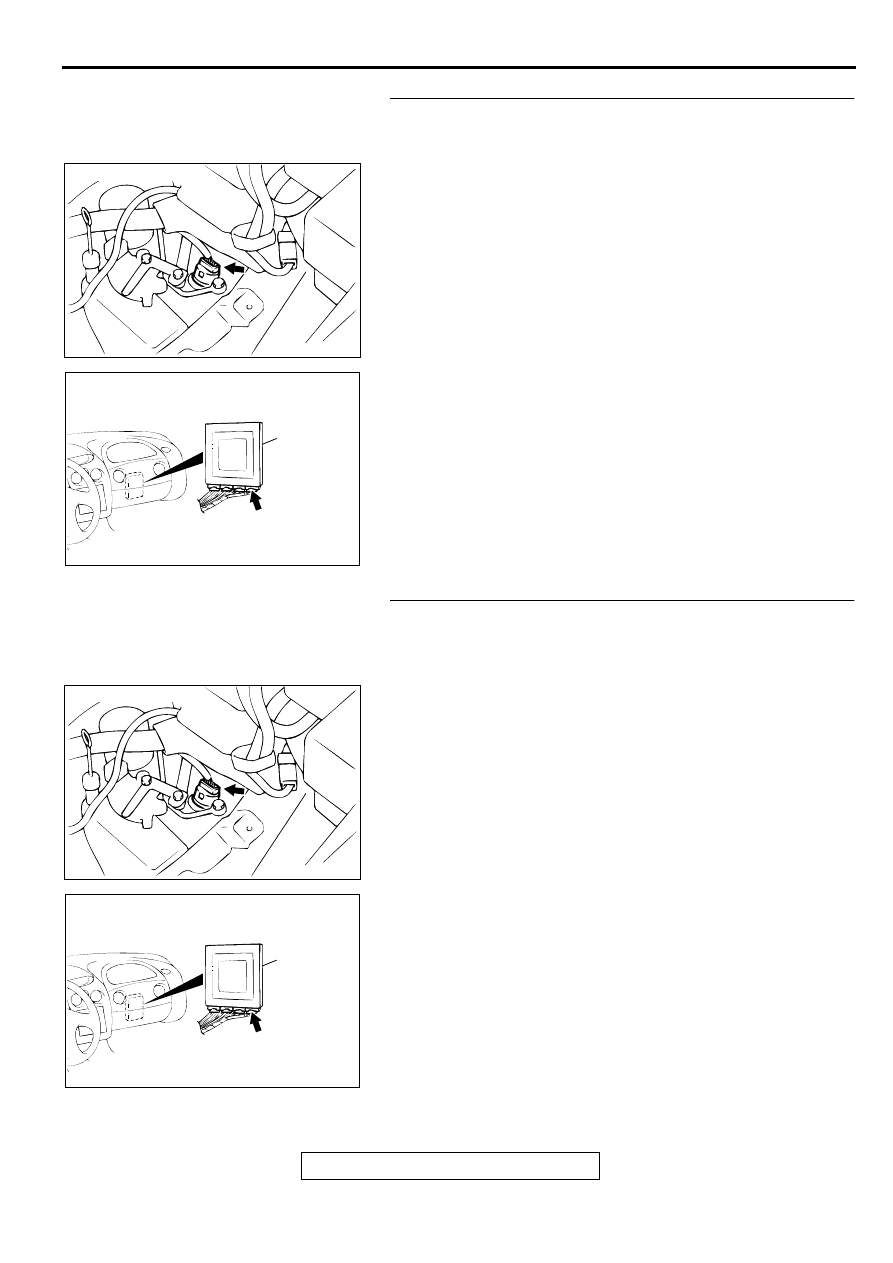

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-192

DTC 32: Underdrive Solenoid Valve System

Solenoid Valve System Circuit
Refer to

P.23A-185

.

CIRCUIT OPERATION
Refer to

P.23A-185

.

DTC SET CONDITIONS
If the resistance value for a solenoid valve circuit is
greater than 3.5

Ω

 for 4 seconds at 100

°

C (212

°

F) or

less than 2.6

Ω

 for 4 seconds at 100

°

C (212

°

F), it is

judged that there is a short circuit or an open circuit
in the solenoid valve and the diagnostic trouble code
number "32" is displayed. The transmission is locked
into 3rd gear as a fail-safe measure, and the "N"
range light flashes once per second.

TROUBLESHOOTING HINTS (The most likely

causes for this code to be set:)

•

Malfunction of underdrive solenoid valve

•

Damaged harness, connector

•

Malfunction of the PCM

DIAGNOSIS

Required Special Tool:
MB991502: Scan Tool (MUT-II)

STEP 1. Using scan tool MB991502, read the A/T
diagnostic trouble code.

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Turn the ignition switch to "ON" position.
(3) Read the A/T diagnostic trouble code.
(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the A/T diagnostic trouble code number "54" output?

YES : Refer to

P.23A-237

, code number 54: A/T control

relay system.

NO :  Go to Step 2.

AC001252

MB991502

16 PIN

AB

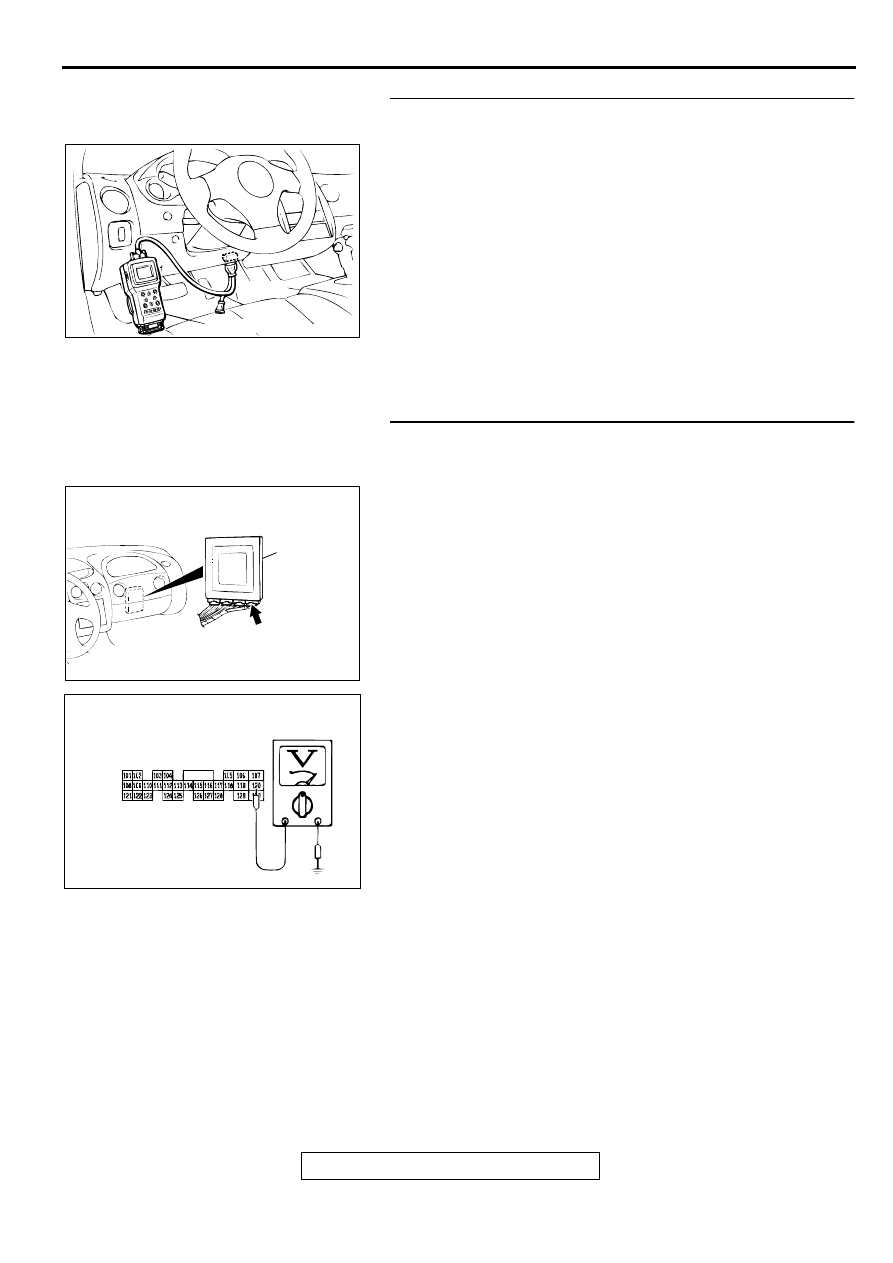

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-193

STEP 2. Using scan tool MB991502, check actuator test
item 02: Underdrive Solenoid Valve.
(1) Connect scan tool MB991502 to the data link connector.
(2) Turn the ignition switch to "ON" position.
(3) Set scan tool MB991502 to actuator test mode for item 02:

Underdrive Solenoid Valve.

•

An operation sound should be heard from solenoid
valve when the underdrive solenoid valve is operated.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the solenoid valve operating properly?

YES : This malfunction can be intermittent. Refer to GROUP

00, How to Use Troubleshooting/Inspection Service
Points

−

 How to Cope with Intermittent Malfunction

P.00-6

.

NO :  Go to Step 3.

STEP 3. Check the solenoid valve output voltage at PCM
connector C-61 <2.4L Engine> or C-63 <3.0L Engine> by
backprobing.
(1) Do not disconnect connector C-61 <2.4L Engine> or C-63

<3.0L Engine>.

(2) Turn the ignition switch to "ON" position.

(3) Measure the voltage between terminal 120 and ground by

backprobing.

•

Voltage should be battery positive voltage.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 4.
NO :  Go to Step 9.

AC001252

MB991502

16 PIN

AB

AC001657

CONNECTOR: C-61 <2.4L ENGINE> OR
C-63 <3.0L ENGINE>

PCM

AN

AC001961

C-61 <2.4L ENGINE> OR
C-63 <3.0L ENGINE>
CONNECTOR HARNESS
SIDE VIEW

AD

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-194

STEP 4. Check connectors B-40 at solenoid valve
assembly and C-61 <2.4L Engine> or C-63 <3.0L Engine> at
PCM for damage.
Q:  Are the connectors in good condition?

YES : Go to Step 5.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

STEP 5. Check harness for damage between solenoid
valve assembly connector B-40 terminal 3 and PCM
connector C-61 <2.4L Engine> or C-63 <3.0L Engine>
terminal 120.
Q: Is the harness wire in good condition?

YES : Go to Step 6.
NO :  Repair it.

ACX02479

CONNECTOR: B-40

AE

AC001657

CONNECTOR: C-61 <2.4L ENGINE> OR
C-63 <3.0L ENGINE>

PCM

AN

ACX02479

CONNECTOR: B-40

AE

AC001657

CONNECTOR: C-61 <2.4L ENGINE> OR
C-63 <3.0L ENGINE>

PCM

AN

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-195

STEP 6. Check connector A-19X at A/T control relay for
damage.
Q: Is the connector in good condition?

YES : Go to Step 7.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

STEP 7. Check harness for damage between solenoid
valve assembly connector B-40 terminal 9 and A/T control
relay connector A-19X terminal 3.
Q: Is the harness wire in good condition?

YES : Go to Step 8.
NO :  Repair it.

AC001655

CONNECTOR: A-19X

BATTERY

A/T CONTROL
RELAY

AD

ACX02479

CONNECTOR: B-40

AE

AC001655

CONNECTOR: A-19X

BATTERY

A/T CONTROL
RELAY

AD
