AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-144

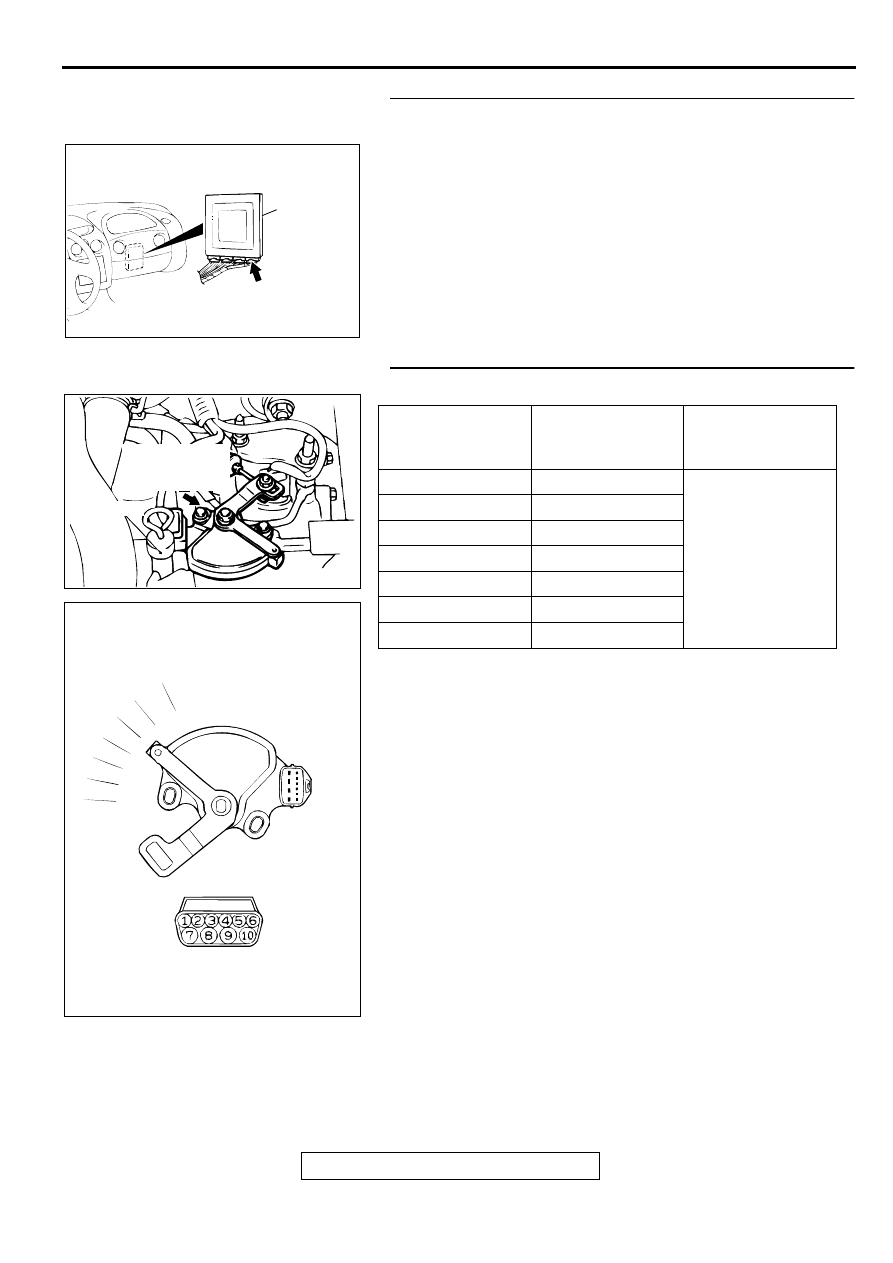

STEP 12. Check connectors C-61 <2.4L Engine> or C-63
<3.0L Engine> at PCM for damage.
Q: Is the connector in good condition?

YES : Go to Step 5.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

STEP 13. Check the Park/Neutral position switch.

Check for continuity between terminals for each selector
position.

NOTE: For vehicles with sport mode, four positions (P, R, N, D)
are used.

Q: Is the switch operating properly?

YES : Go to Step 14.
NO :  Replace the Park/Neutral position switch. Refer to

GROUP 23B, Transaxle

P.23B-11

.

AC001657

CONNECTOR: C-61 <2.4L ENGINE> OR
C-63 <3.0L ENGINE>

PCM

AN

ITEMS

TERMINAL
CONNECTION OF
TESTER

SPECIFIED
CONDITION

P

3

−

 8, 9

−

 10

Less than 2 ohm.

R

7

−

 8

N

4

−

 8, 9

−

 10

D

1

−

 8

3

5

−

 8

2

2

−

 8

L

6

−

 8

AC004672

DIPSTICK

PARK/NEUTRAL
POSITION (PNP)
SWITCH

AC

AC001846

P

R

N

D

3

2

L

AB

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-145

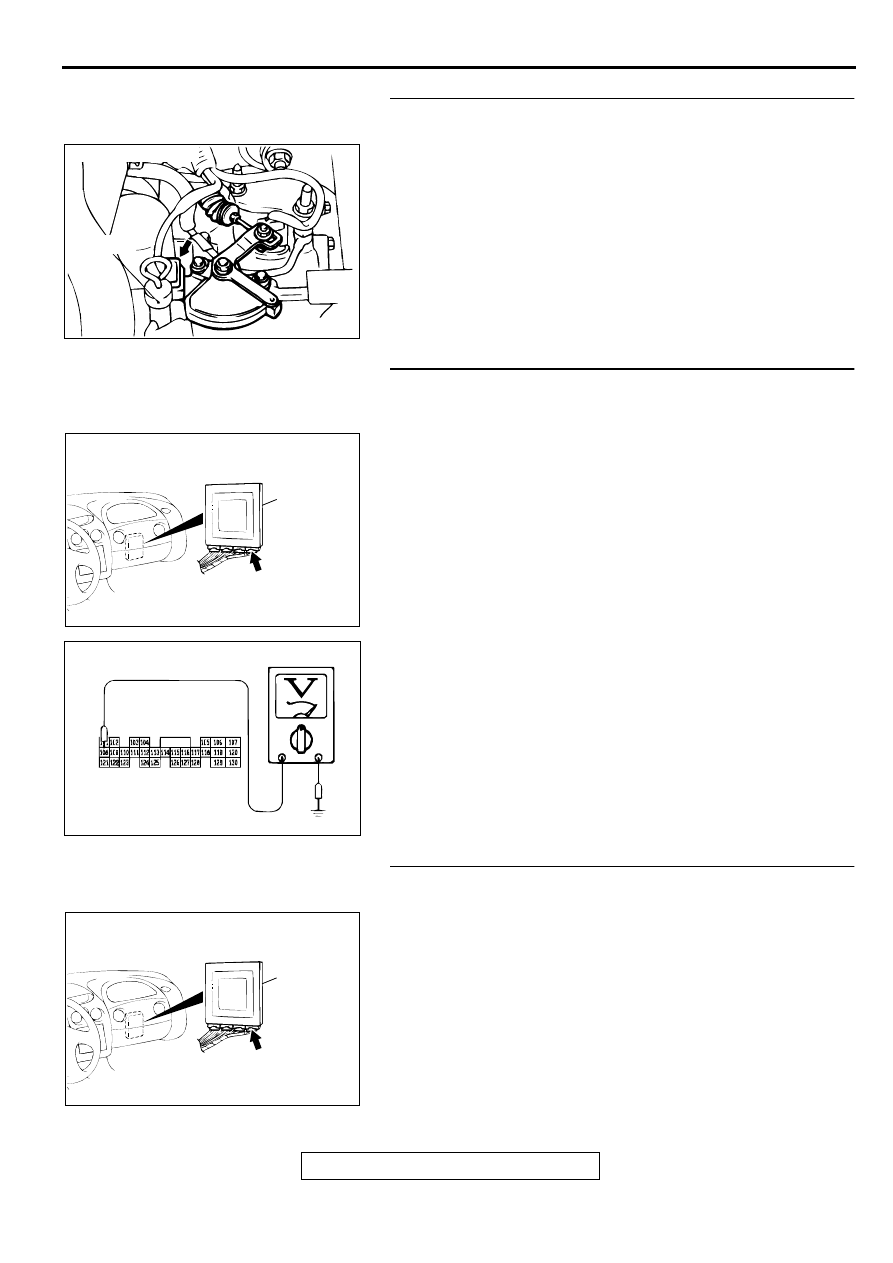

STEP 14. Check connector B-41 at the Park/Neutral
position switch for damage.
Q: Is the connector in good condition?

YES : Go to Step 15.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

STEP 15. Check the switch output voltage at PCM
connector C-61 <2.4L Engine> or C-63 <3.0L Engine> by
backprobing.
(1) Do not disconnect connector C-61 <2.4L Engine> or C-63

<3.0L Engine>.

(2) Turn the ignition switch to "ON" position.
(3) Move the selector lever to "R" position.

(4) Measure the voltage between terminal 108 and ground by

backprobing.

•

Voltage should be battery positive voltage.

(5) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 12.
NO :  Go to Step 16.

STEP 16. Check connectors C-61 <2.4L Engine> or C-63
<3.0L Engine> at PCM for damage.
Q: Is the connectors in good condition?

YES : Go to Step 17 <Vehicles with sports mode>. Repair it

because of the harness open circuit or short circuit to
ground between Park/Neutral position switch
connector B-41 terminal 7 and PCM connector C-61
<2.4L Engine> or C-63 <3.0L Engine> terminal 108.
<Vehicles without sports mode>

NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

AC001844

CONNECTOR: B-41

DIPSTICK

AB

AC001657

CONNECTOR: C-61 <2.4L ENGINE> OR
C-63 <3.0L ENGINE>

PCM

AN

AC001904

C-61 <2.4L ENGINE> OR
C-63 <3.0L ENGINE>
CONNECTOR HARNESS
SIDE VIEW

AD

AC001657

CONNECTOR: C-61 <2.4L ENGINE> OR
C-63 <3.0L ENGINE>

PCM

AN

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-146

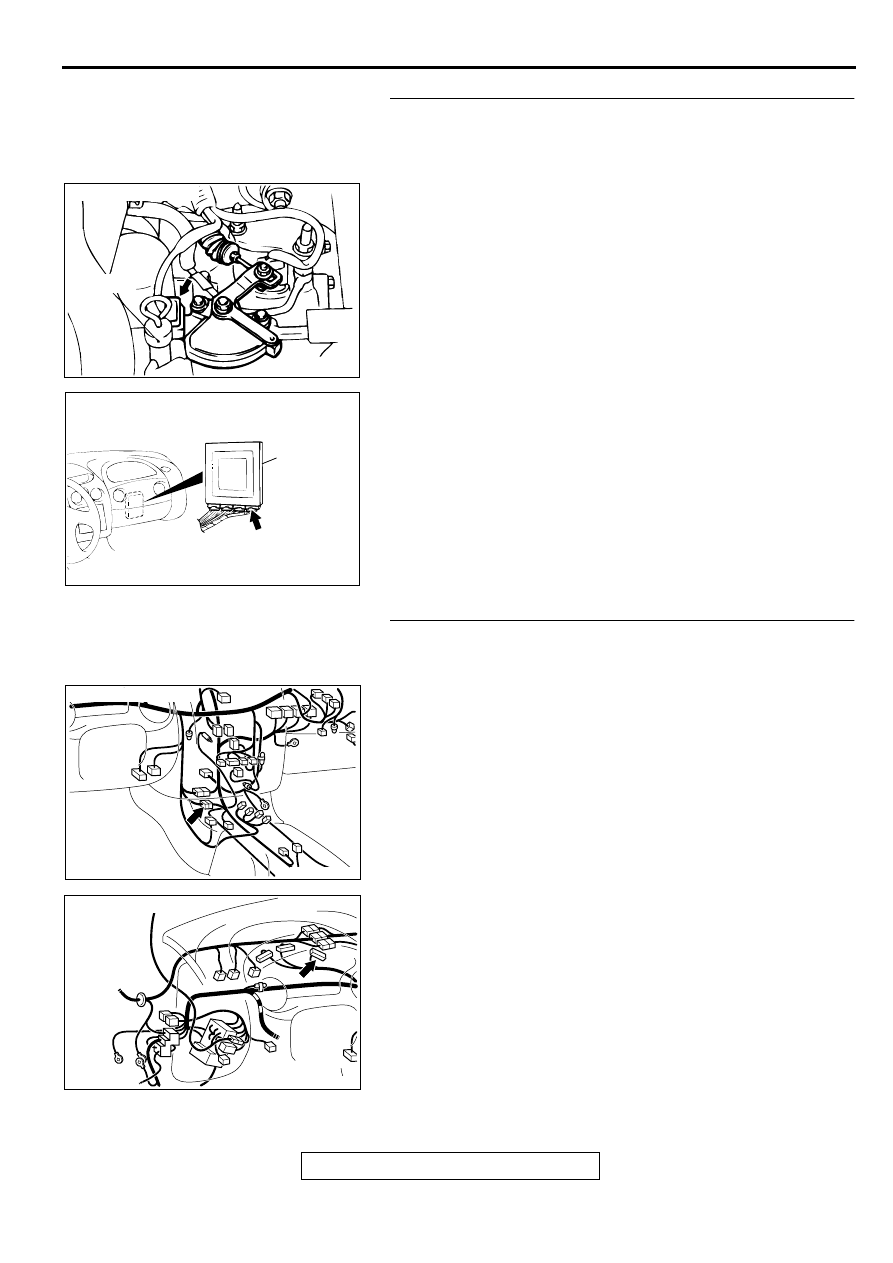

STEP 17. Check harness for open circuit or short circuit to
ground between Park/Neutral position switch connector B-
41 terminal 7 and PCM connector C-63 <Vehicles with
sport mode> terminal 108.
Q: Is the harness wire in good condition?

YES : Go to Step 18.
NO :  Repair it.

STEP 18. Check connectors C-27 at intermediate
connector C-43 at combination meter for damage
<Vehicles with sport mode>.
Q: Are the connectors in good condition?

YES : Go to Step 19.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

AC001844

CONNECTOR: B-41

DIPSTICK

AB

AC001657

CONNECTOR: C-63

PCM

AO

AC001741

CONNECTOR: C-27

AK

AC001729 AO

CONNECTOR: C-43

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-147

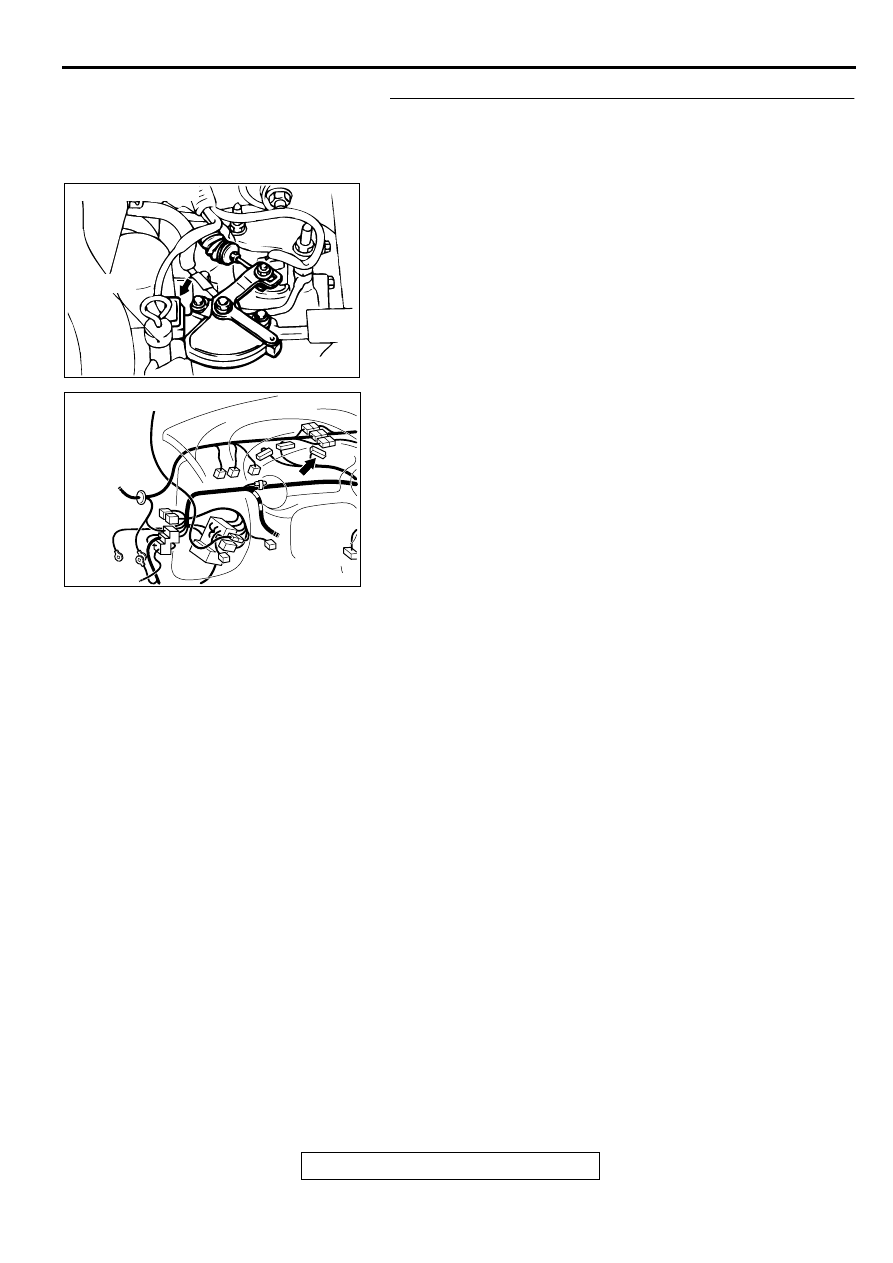

STEP 19. Check harness for short circuit to ground
between Park/Neutral position switch connector B-41
terminal 7 and combination meter connector C-43 terminal
10 <Vehicles with sport mode>.
Q: Is the harness wire in good condition?

YES : Repair it because of the connector and the harness

short circuit to ground between output signal line of
Park/Neutral position switch connector B-41 terminal
7.

NO :  Repair it.

AC001844

CONNECTOR: B-41

DIPSTICK

AB

AC001729 AO

CONNECTOR: C-43
