AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-91

STEP 3. Check connectors B-20 at crankshaft position
sensor and C-54 <2.4L Engine> or C-55 <3.0L Engine> at
PCM for damage.
Q: Are the connectors in good condition?

YES : Go to Step 4.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

AC004926AB

CONNECTOR: B-20
<2.4L ENGINE>

AC004927AB

CONNECTOR: B-20
<3.0L ENGINE>

AC001657

CONNECTOR: C-54 <2.4L ENGINE> OR
C-55 <3.0L ENGINE>

PCM

AL

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-92

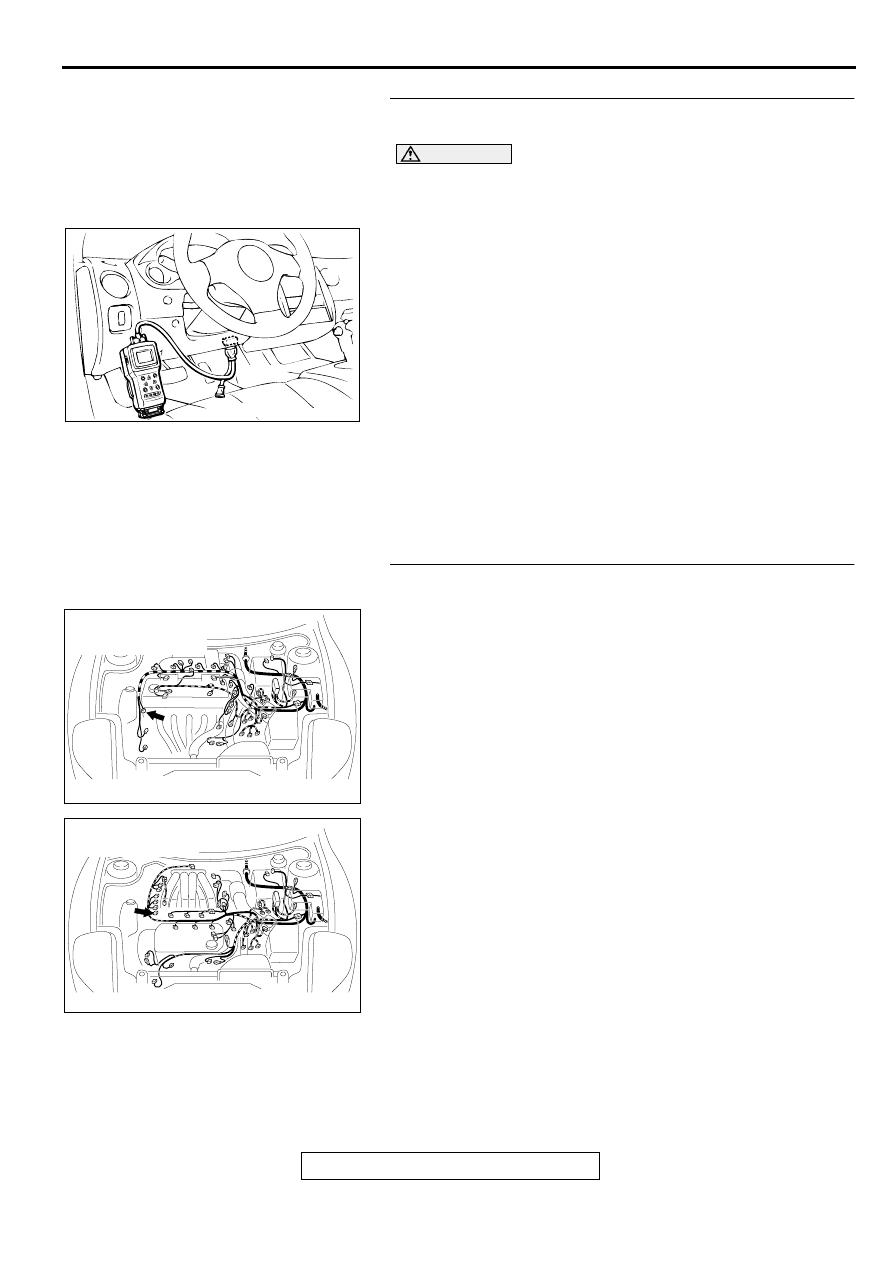

STEP 4. Using scan tool MB991502, check data list item 21:
Crankshaft Position Sensor.

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) With the gear selector lever in the "P" position, start the

engine and run at idle.

(3) Set scan tool MB991502 to data reading mode for item 21:

Crankshaft Position Sensor.

•

When the accelerator pedal is not depressed (throttle
valve is fully closed) the display should be "600 to 900 r/
min."

•

With the accelerator pedal depressed, the engine speed
should increase according to engine speed.

Q: Is the sensor operating properly?

YES : This malfunction is intermittent. Refer to GROUP 00,

How to Use Troubleshooting/Inspection Service
Points

−

 How to Cope with Intermittent Malfunction

P.00-6

.

NO :  Replace the PCM.

STEP 5. Check connector B-20 at crankshaft position
sensor for damage.
Q: Is the connector in good condition?

YES : Go to Step 6.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

AC001252

MB991502

16 PIN

AB

AC004926AB

CONNECTOR: B-20
<2.4L ENGINE>

AC004927AB

CONNECTOR: B-20
<3.0L ENGINE>

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-93

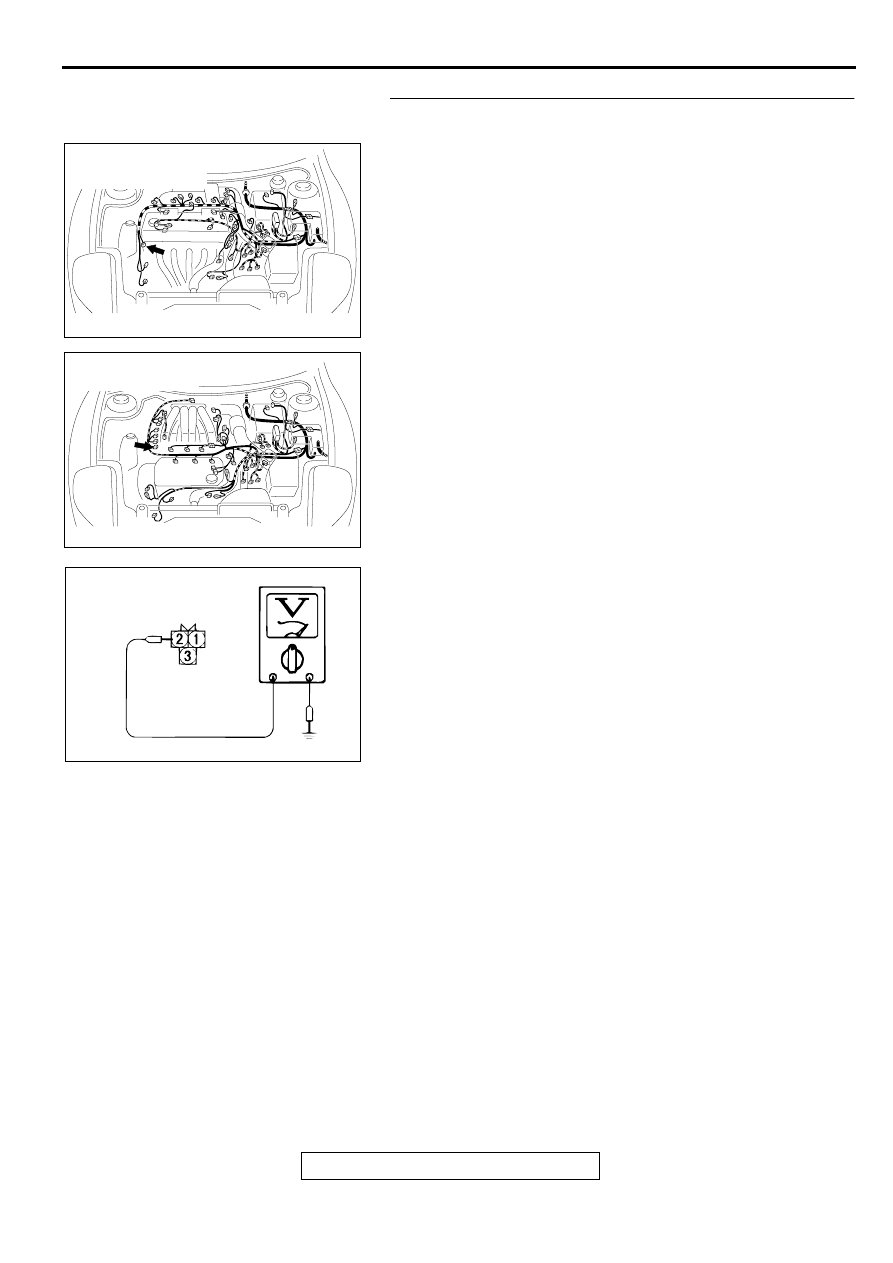

STEP 6. Check the sensor output voltage at crankshaft
position sensor connector B-20.
(1) Disconnect connector B-20 and measure at the harness

side.

(2) Turn the ignition switch to "ON" position.

(3) Measure the voltage between terminal 2 and ground.

•

Voltage should be between 4.8 and 5.2 volts.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 11.
NO :  Go to Step 7.

AC004926AB

CONNECTOR: B-20
<2.4L ENGINE>

AC004927AB

CONNECTOR: B-20
<3.0L ENGINE>

ACX02114

HARNESS
CONNECTOR: B-20

AC

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-94

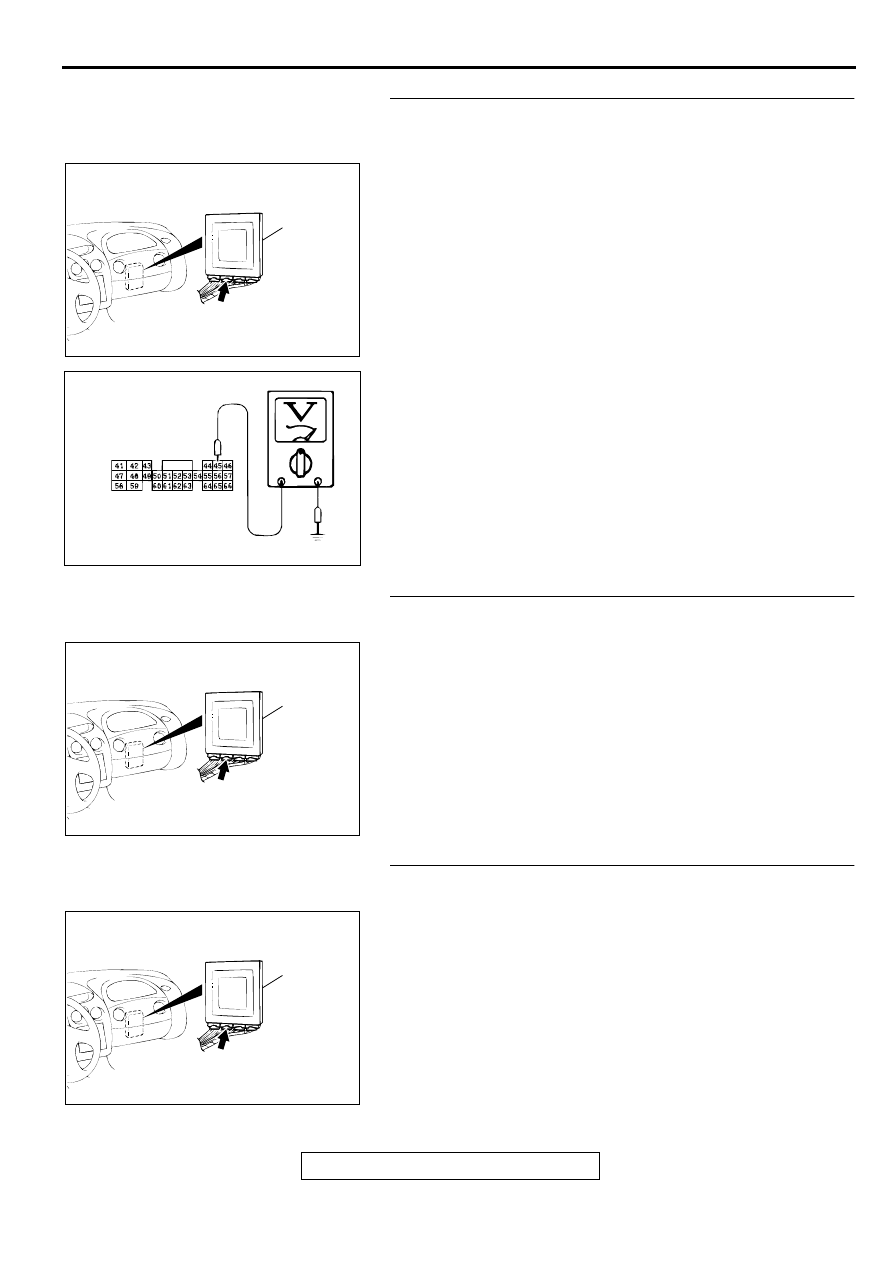

STEP 7. Check the sensor output voltage at PCM
connector C-54 <2.4L Engine> or C-55 <3.0L Engine> by
backprobing.
(1) Do not disconnect connector C-54 <2.4L Engine> or C-55

<3.0L Engine>.

(2) Disconnect connector B-20 at crankshaft position sensor.
(3) Turn the ignition switch to the "ON" position.

(4) Measure the voltage between terminal 45 and ground by

backprobing.

•

Voltage should be between 4.8 and 5.2 volts.

(5) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 8.
NO :  Go to Step 9.

STEP 8. Check connector C-54 <2.4L Engine> or C-55
<3.0L Engine> at PCM for damage.
Q: Is the connector in good condition?

YES : Repair it because of harness open circuit between

crankshaft position sensor connector B-20 terminal 2
and PCM connector C-54 <2.4L Engine> or C-55
<3.0L Engine> terminal 45.

NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

STEP 9. Check connector C-54 <2.4L Engine> or C-55
<3.0L Engine> at PCM for damage.
Q: Is the connector in good condition?

YES : Go to Step 10.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

AC001657

CONNECTOR: C-54 <2.4L ENGINE> OR
C-55 <3.0L ENGINE>

PCM

AL

AC001806

C-54 <2.4L ENGINE> OR
C-55 <3.0L ENGINE>
CONNECTOR HARNESS
SIDE VIEW

AD

AC001657

CONNECTOR: C-54 <2.4L ENGINE> OR
C-55 <3.0L ENGINE>

PCM

AL

AC001657

CONNECTOR: C-54 <2.4L ENGINE> OR
C-55 <3.0L ENGINE>

PCM

AL
