AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-63

STEP 14. Check connectors C-54 <2.4L Engine> or C-55
<3.0L Engine> and C-57 <2.4L Engine> or C-59 <3.0L
Engine> at PCM for damage.
Q: Are the connectors in good condition?

YES : Go to Step 15.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

STEP 15. Check harness for short circuit to ground or
damage between throttle position sensor connector B-07
terminal 3 and PCM connector C-57 <2.4L Engine> or C-59
<3.0L Engine> terminal 78.
Q: Is the harness wire in good condition?

YES : Go to Step 16.
NO :  Repair it.

STEP 16. Check the connector and the harness for short
circuit to ground between the throttle position sensor
connector and the auto-cruise control-ECU connector.

Q: Is the harness wire in good condition?

YES : Throttle position sensor adjustment. Refer to GROUP

13A <2.4L Engine>, On-vehicle Service

−

 Throttle

Position Sensor Adjustment

P.13A-473

 or 13B <3.0L

Engine>, On-vehicle Service

−

 Throttle Position

Sensor Adjustment

P.13B-552

.

NO :  Repair it.

AC001657

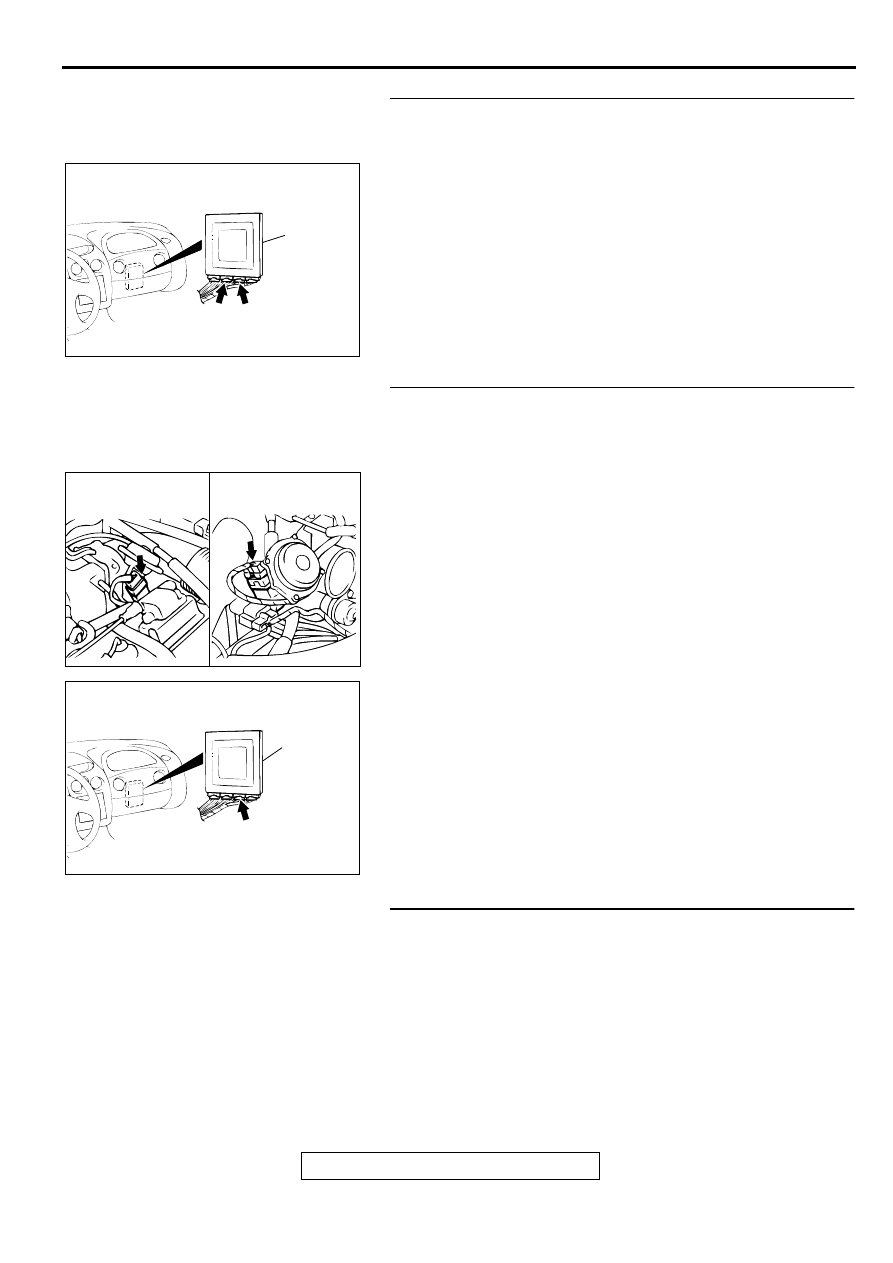

CONNECTORS: C-54 <2.4L ENGINE> OR
C-55 <3.0L ENGINE>, C-57 <2.4L ENGINE>
OR C-59 <3.0L ENGINE>

C-54 <2.4L ENGINE>
OR
C-55 <3.0L ENGINE>

C-57 <2.4L ENGINE>
OR
C-59 <3.0L ENGINE>

AJ

PCM

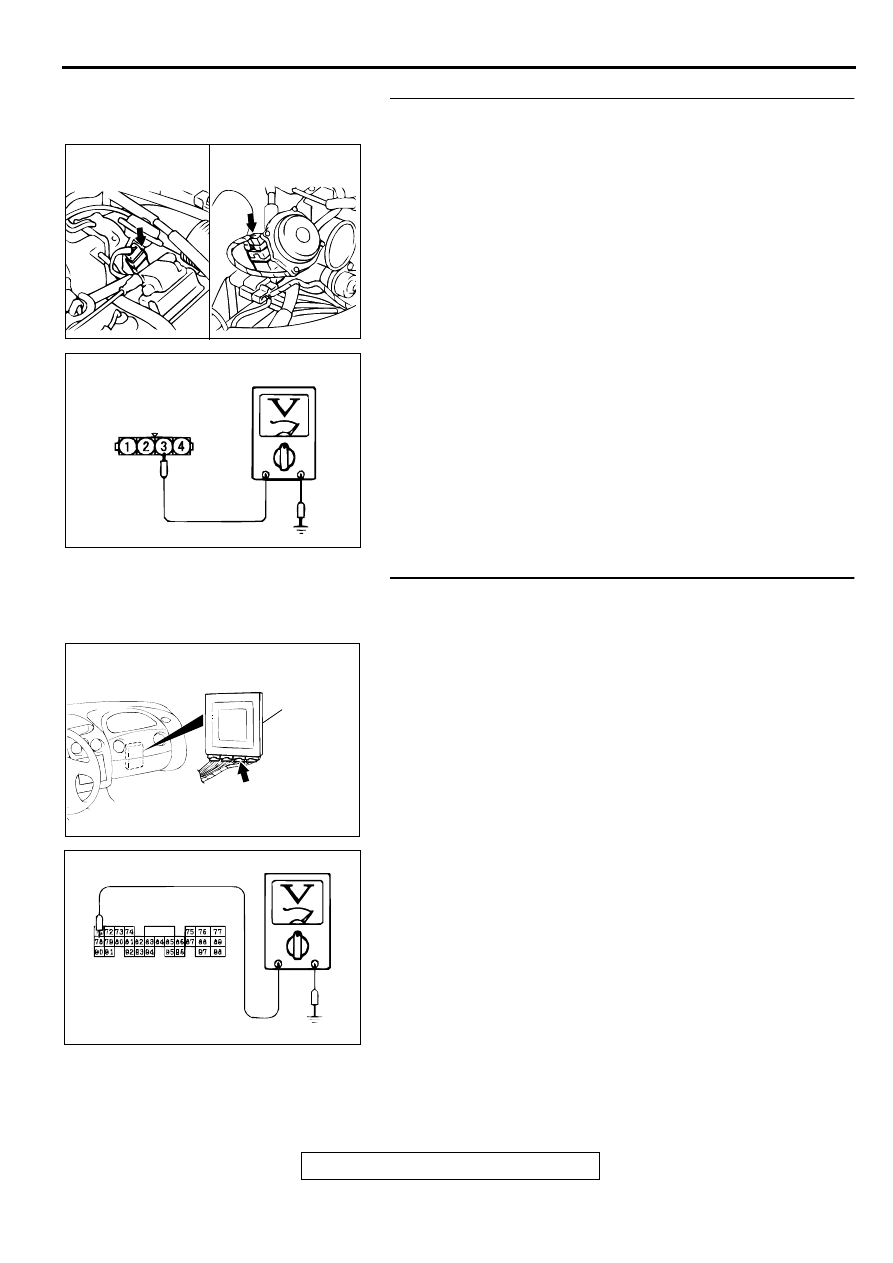

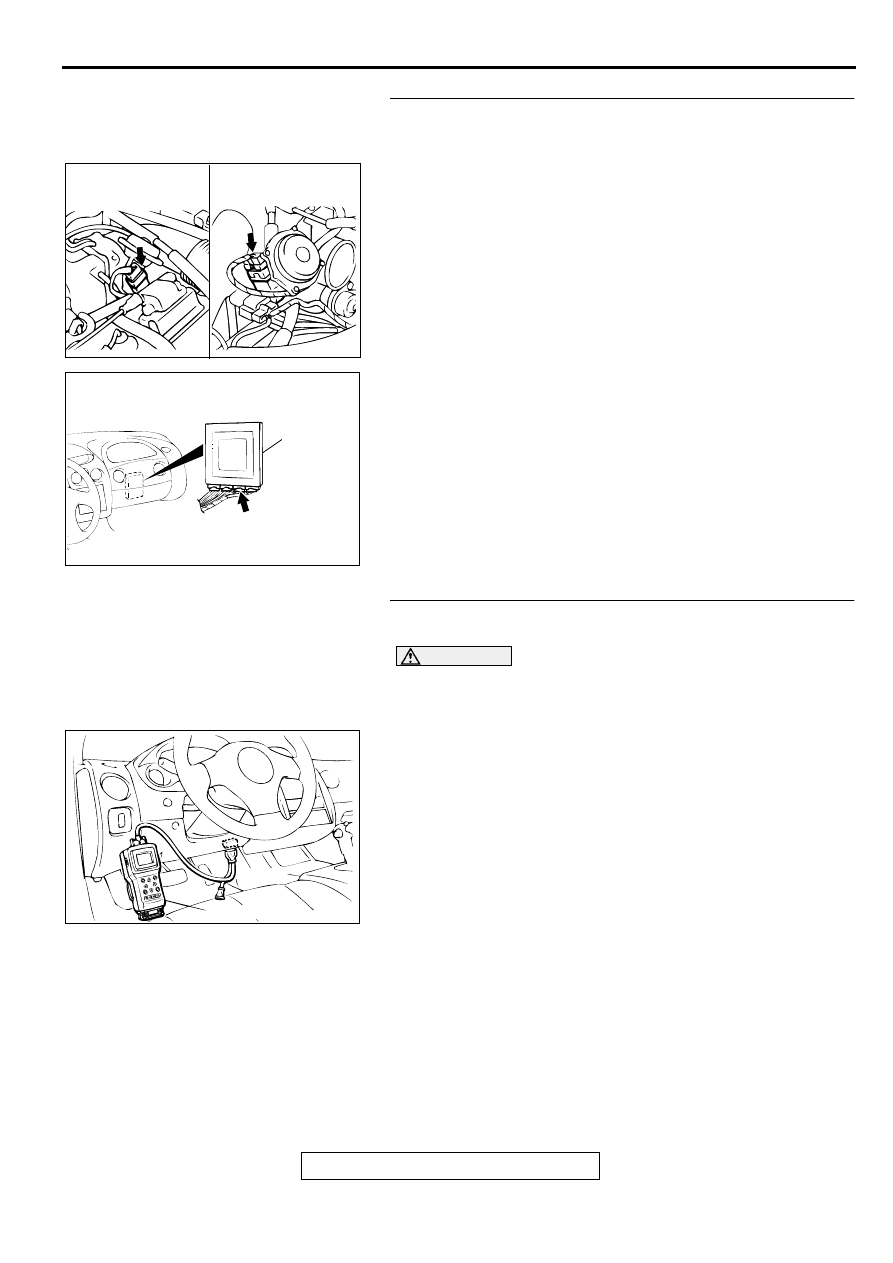

AC001831AB

CONNECTOR: B-07

<2.4L ENGINE>

<3.0L ENGINE>

AC001657

CONNECTOR: C-57 <2.4L ENGINE> OR
C-59 <3.0L ENGINE>

AK

PCM

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-64

DTC 14: Throttle Position  Sensor System (Maladjusted Sensor)

Throttle Position Sensor System Circuit
Refer to

P.23A-47

.

CIRCUIT OPERATION
Refer to

P.23A-47

.

DTC SET CONDITIONS
 If TPS output voltage is 0.2 volts or lower or if it is
1.2 volts or higher when the engine is idling, the TPS
adjustment is judged to be incorrect and diagnostic
trouble code number "14" is output.

TROUBLESHOOTING HINTS (The most likely

causes for this code to be set:)

•

Malfunction of the throttle position sensor circuit

•

Damaged harness, connector

•

Malfunction of the PCM

DIAGNOSIS

Required Special Tool:
MB991502: Scan Tool (MUT-II)

STEP 1. Using scan tool MB991502, read the A/T
diagnostic trouble code.

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Turn the ignition switch to "ON" position.
(3) Read the A/T diagnostic trouble code.
(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the A/T diagnostic trouble code number "11" or "12"

output?
YES : Refer to

P.23A-47

, code number 11: Throttle Position

Sensor System (Short Circuit) or

P.23A-57

 code

number 12: Throttle Position Sensor System (Open
Circuit).

NO :  Go to Step 2.

STEP 2. Using scan tool MB991502, check data list item 11:
Throttle Position Sensor.
(1) Connect scan tool MB991502 to the data link connector.
(2) Turn the ignition switch to "ON" position.
(3) Set scan tool MB991502 to data reading mode for item 11:

Throttle Position Sensor.

•

With the throttle valve in idle position, voltage should be
between 535 and 735 mV.

•

With the throttle valve in full-open position, voltage
should be between 4,500 and 5,500 mV.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the sensor operating properly?

YES : This malfunction is intermittent. Refer to GROUP 00,

How to Use Troubleshooting/Inspection Service
Points

−

 How to Cope with Intermittent Malfunction

P.00-6

.

NO :  Go to Step 3.

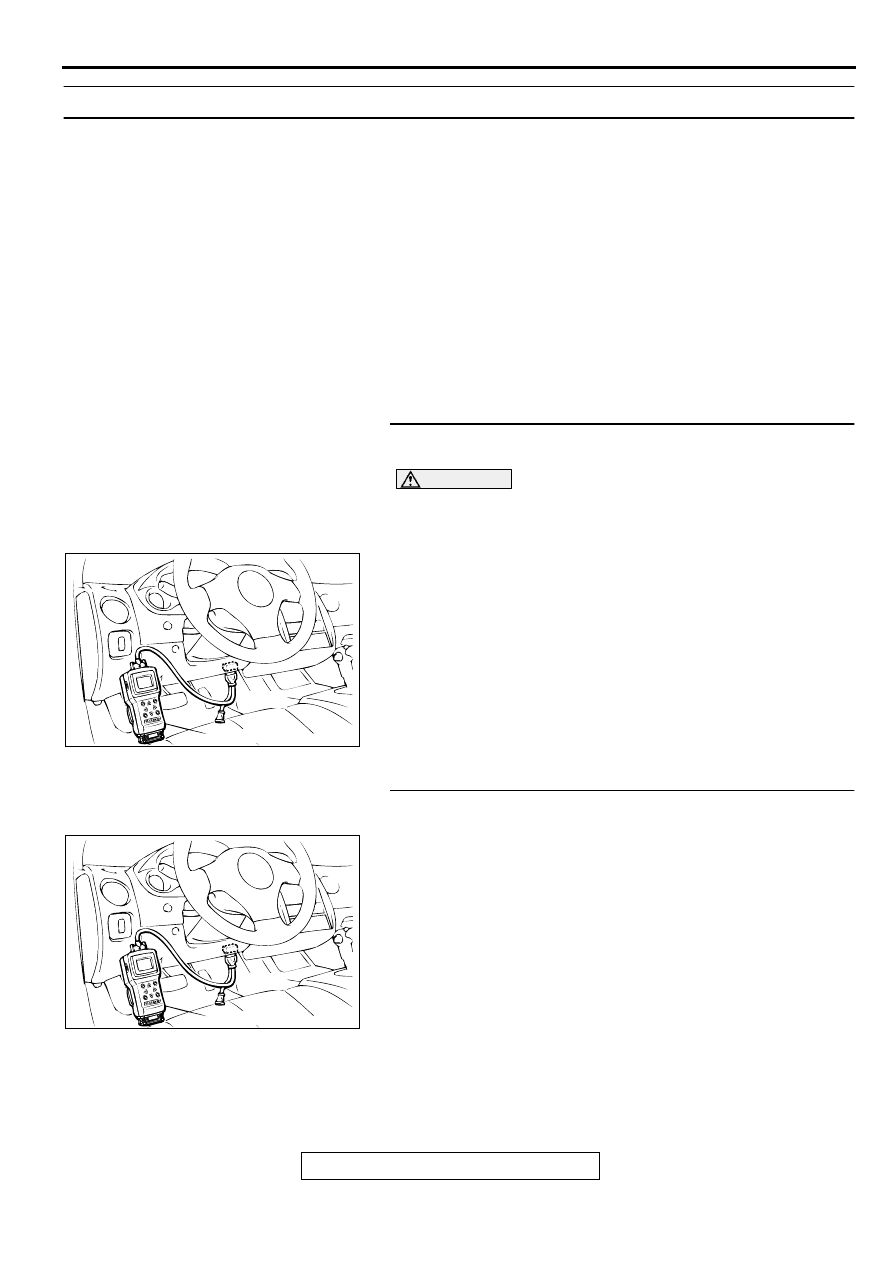

AC001252

MB991502

16 PIN

AB

AC001252

MB991502

16 PIN

AB

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-65

STEP 3. Check the sensor output voltage at throttle
position sensor connector B-07 by backprobing.
(1) Do not disconnect connector B-07.
(2) Turn the ignition switch to "ON" position.

(3) Measure the voltage between terminal 3 and ground by

backprobing.

•

With the throttle valve in idle position, voltage should be
between 0.535 and 0.735 volts.

•

With the throttle valve in full-open position, voltage
should be between 4.5 and 5.5 volts.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 4.
NO :  Go to Step 8.

STEP 4. Check the sensor output voltage at PCM
connector C-57 <2.4L Engine> or C-59 <3.0L Engine> by
backprobing.
(1) Do not disconnect connector C-57 <2.4L Engine> or C-59

<3.0L Engine>.

(2) Turn the ignition switch to "ON" position.

(3) Measure the voltage between terminal 78 and ground by

backprobing.

•

With the throttle valve in idle position, voltage should be
between 0.535 and 0.735 volts.

•

With the throttle valve in full-open position, voltage
should be between 4.5 and 5.5 volts.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 5.
NO :  Go to Step 7.

AC001831AB

CONNECTOR: B-07

<2.4L ENGINE>

<3.0L ENGINE>

AC001548

B-07 CONNECTOR
HARNESS SIDE VIEW

AC

AC001657

CONNECTOR: C-57 <2.4L ENGINE> OR
C-59 <3.0L ENGINE>

AK

PCM

AC000847AD

C-57 <2.4L ENGINE> OR
C-59 <3.0L ENGINE>
CONNECTOR HARNESS
SIDE VIEW

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-66

STEP 5. Check connectors B-07 at throttle position sensor
and C-57 <2.4L Engine> or C-59 <3.0L Engine> at PCM for
damage.
Q: Are the connectors in good condition?

YES : Go to Step 6.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

STEP 6. Using scan tool MB991502, check data list item 11:
Throttle Position Sensor.

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Turn the ignition switch to "ON" position.
(3) Set scan tool MB991502 to data reading mode for item 11:

Throttle Position Sensor.

•

With the throttle valve in idle position, voltage should be
between 535 and 735 mV.

•

With the throttle valve in the full-open position, voltage
should be between 4,500 and 5,500 mV.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the sensor operating properly?

YES : This malfunction is intermittent. Refer to GROUP 00,

How to Use Troubleshooting/Inspection Service
Points

−

 How to Cope with Intermittent Malfunction

P.00-6

.

NO :  Replace the PCM.

AC001831AB

CONNECTOR: B-07

<2.4L ENGINE>

<3.0L ENGINE>

AC001657

CONNECTOR: C-57 <2.4L ENGINE> OR
C-59 <3.0L ENGINE>

AK

PCM

AC001252

MB991502

16 PIN

AB
