Mitsubishi Eclipse / Eclipse Spyder (2000-2002). Service and repair manual - part 424

CLUTCH HOUSING

TSB Revision

MANUAL TRANSAXLE OVERHAUL

22B-59

ASSEMBLY SERVICE POINTS

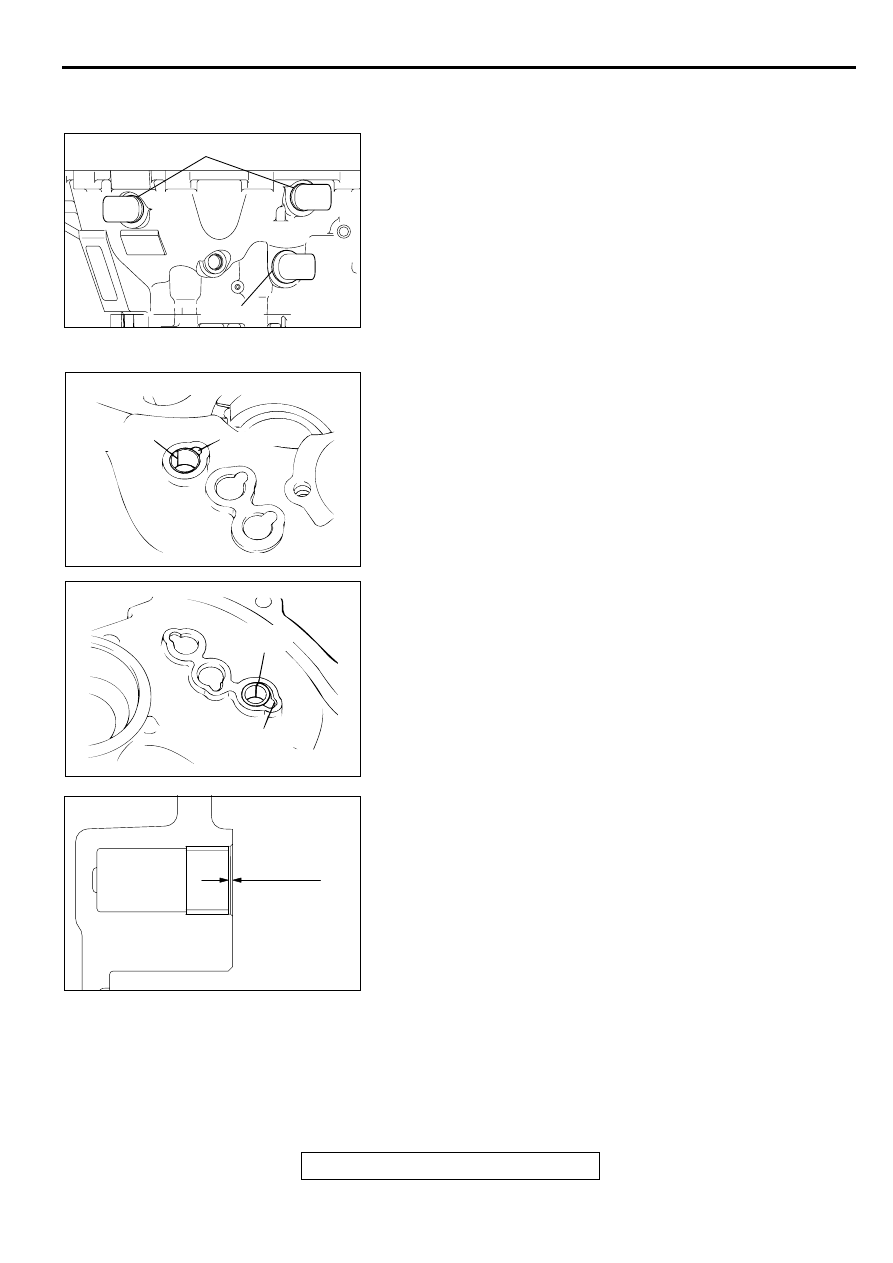

>>A<< COVER-B/COVER-A INSTALLATION
Install the covers directed as shown in the illustration.

>>B<< BUSHING INSTALLATION
1. Press fit the bushing so the seam is away from the air vent.

2. Be sure the bushing is fully seated as shown.It must be 1

mm (0.04 inch) below the housing surface.

AKX00935

COVER-A

COVER-B

AB

AKX00862

<F5M42>

SEAM OF
BUSHING

AIR VENT

AB

AKX00906

<F5M51>

AIR VENT

SEAM OF
BUSHING

AB

AKX00875

1 mm (0.04 in)

AB

CLUTCH HOUSING

TSB Revision

MANUAL TRANSAXLE OVERHAUL

22B-60

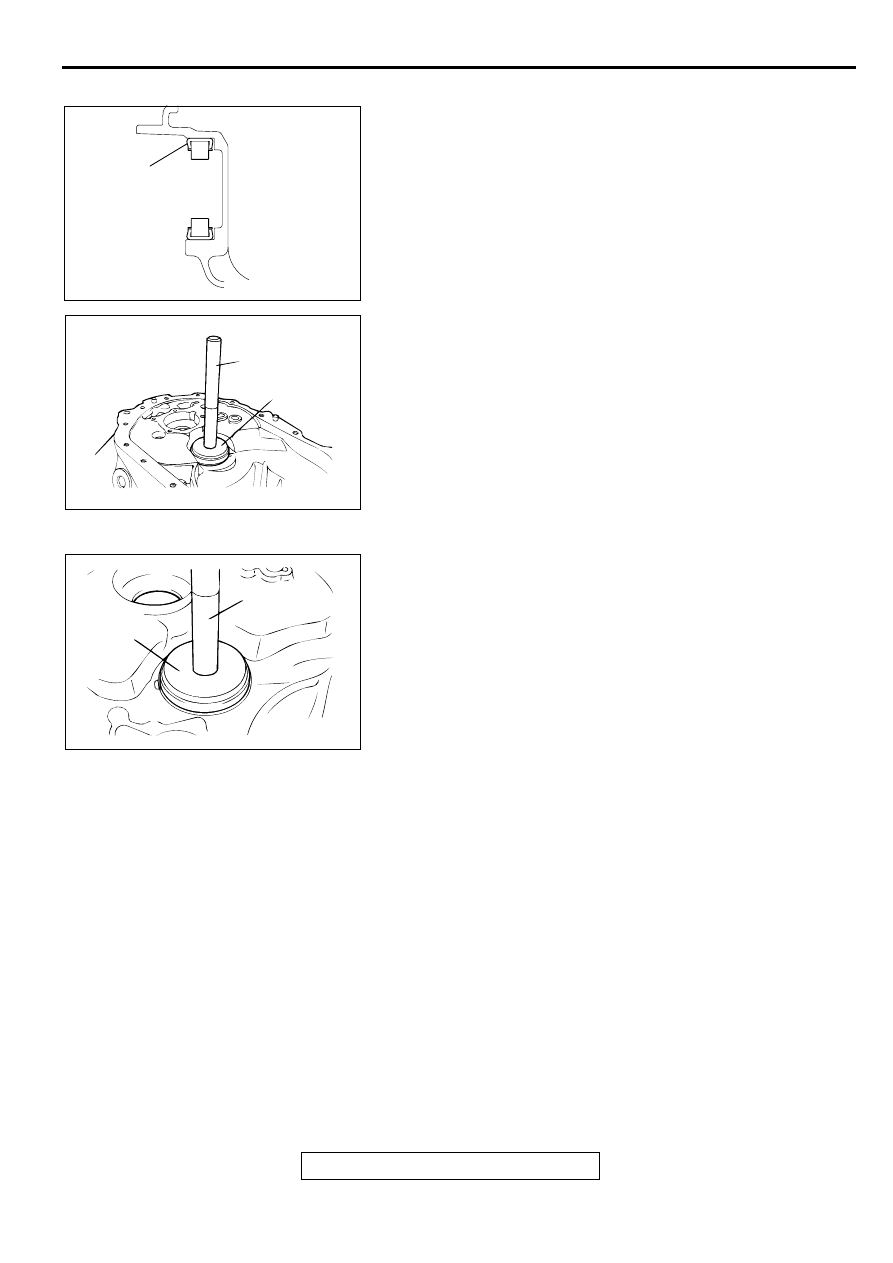

>>C<< OUTER RACE INSTALLATION
1. Check the installation direction of the outer race.

2. Using special tools MB990938 and MB990934, press fit the

outer race into the clutch housing.

>>D<< OUTER RACE INSTALLATION
Using special tools MB990938 and MB990935, press fit the
outer race into the clutch housing.

AKX00863

MODEL NUMBER
STAMPED SIDE

AB

AKX00864

MB990938

MB990934

AB

AKX00907

MB990938

MB990935

AB

CLUTCH HOUSING

TSB Revision

MANUAL TRANSAXLE OVERHAUL

22B-61

>>E<< OUTER RACE INSTALLATION
1. Check the installation direction of the outer race.

2. Using special tools MB990938, MB990935 <F5M42> and

MB991445 <F5M51>, press fit the outer race into the clutch
housing.

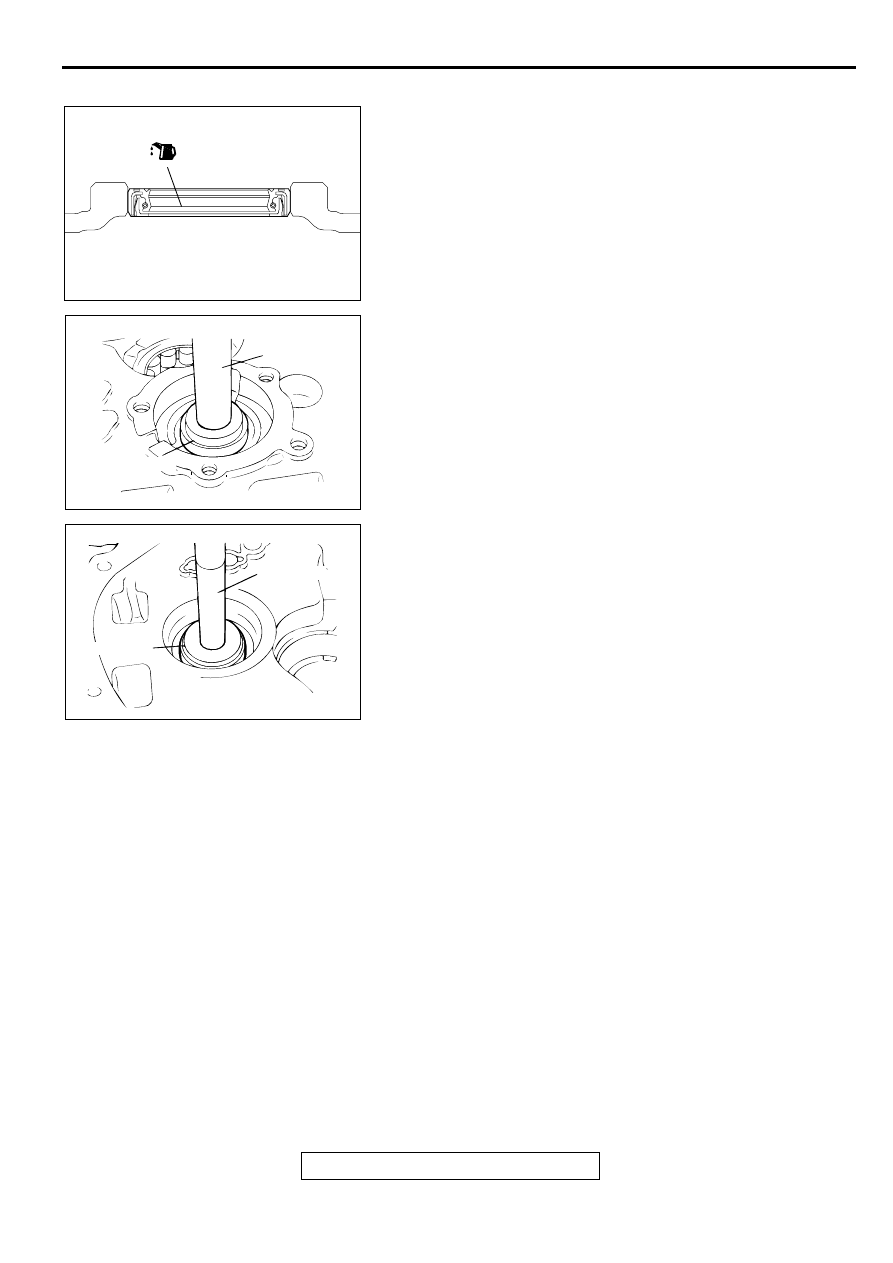

>>F<< OIL SEAL INSTALLATION
1. Apply gear oil (Hypoid gear oil SAE 75W-90 or 75W-85W

conforming to API classification GL-4) to the oil seal lip.

2. Using special tool MD998325 <F5M42> or MD998800

<F5M51>, press fit the oil seal into the clutch housing.

AKX00865

<F5M42>

MB990935

MB990938

AB

AKX00908

<F5M51>

MB991445

MB990938

AB

AKX00866

AKX00867

MD998325
<F5M42>
OR
MD998800
<F5M51>

AB

CLUTCH HOUSING

TSB Revision

MANUAL TRANSAXLE OVERHAUL

22B-62

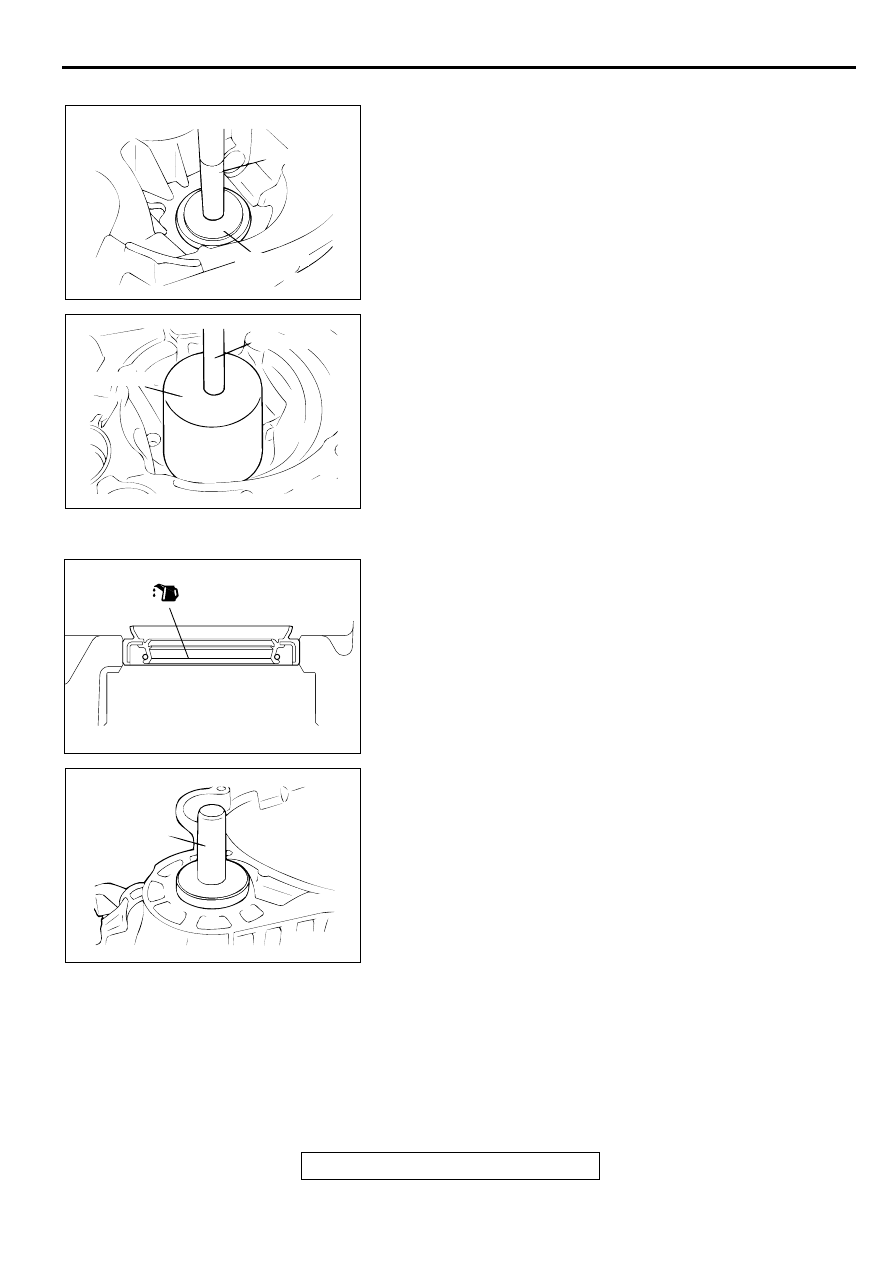

>>G<< OIL SEAL INSTALLATION
1. Apply transmission oil (Hypoid gear oil SAE 75W-90 or

75W-85W conforming to API classification GL-4) to the oil
seal lip.

2. Using special tools MB990938, MB990926 <F5M42> and

MB990928 <F5M51>, press fit the oil seal into the clutch
housing.

AKX00868

AKX00869

<F5M42>

MB990938

MB990926

AB

AKX00909

<F5M51>

MB990928

MB990938

AB
