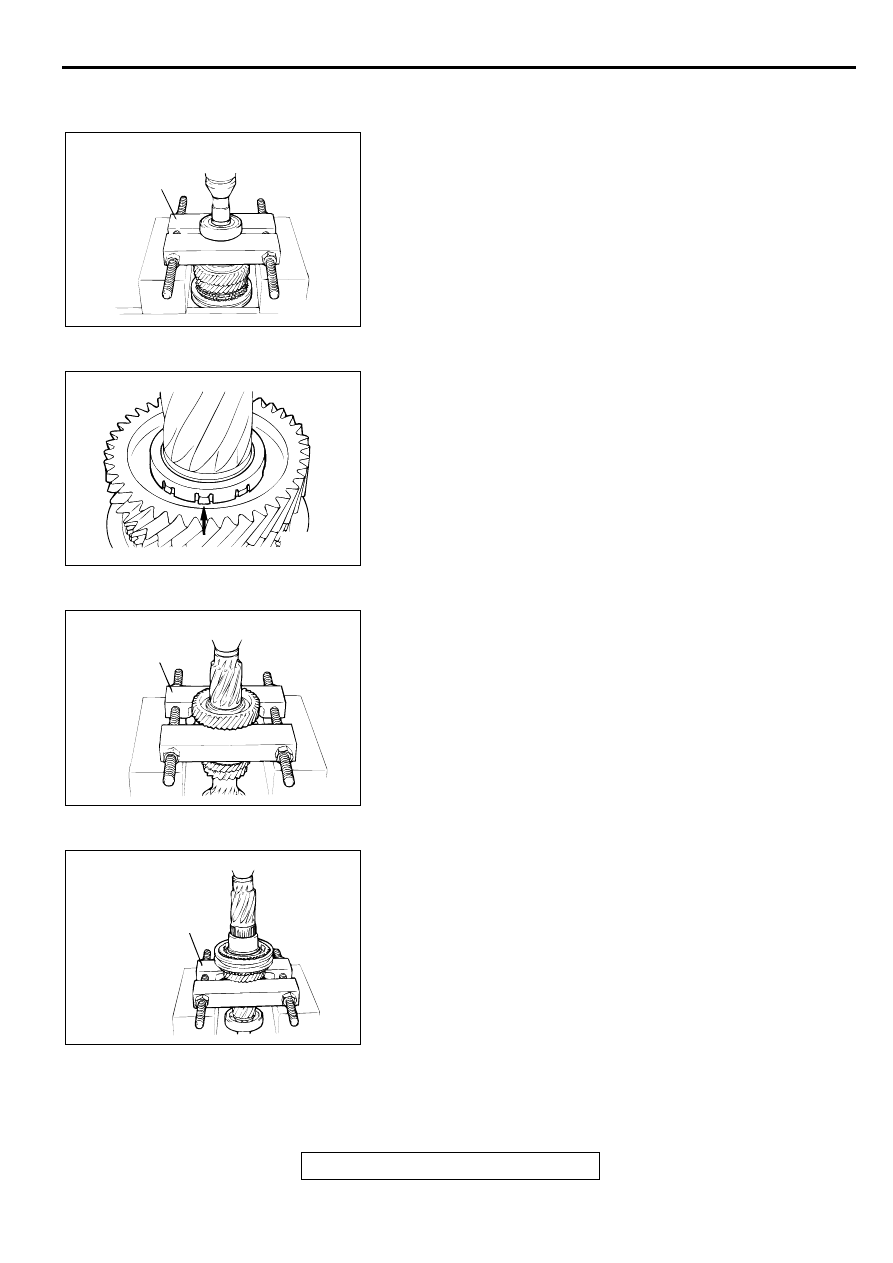

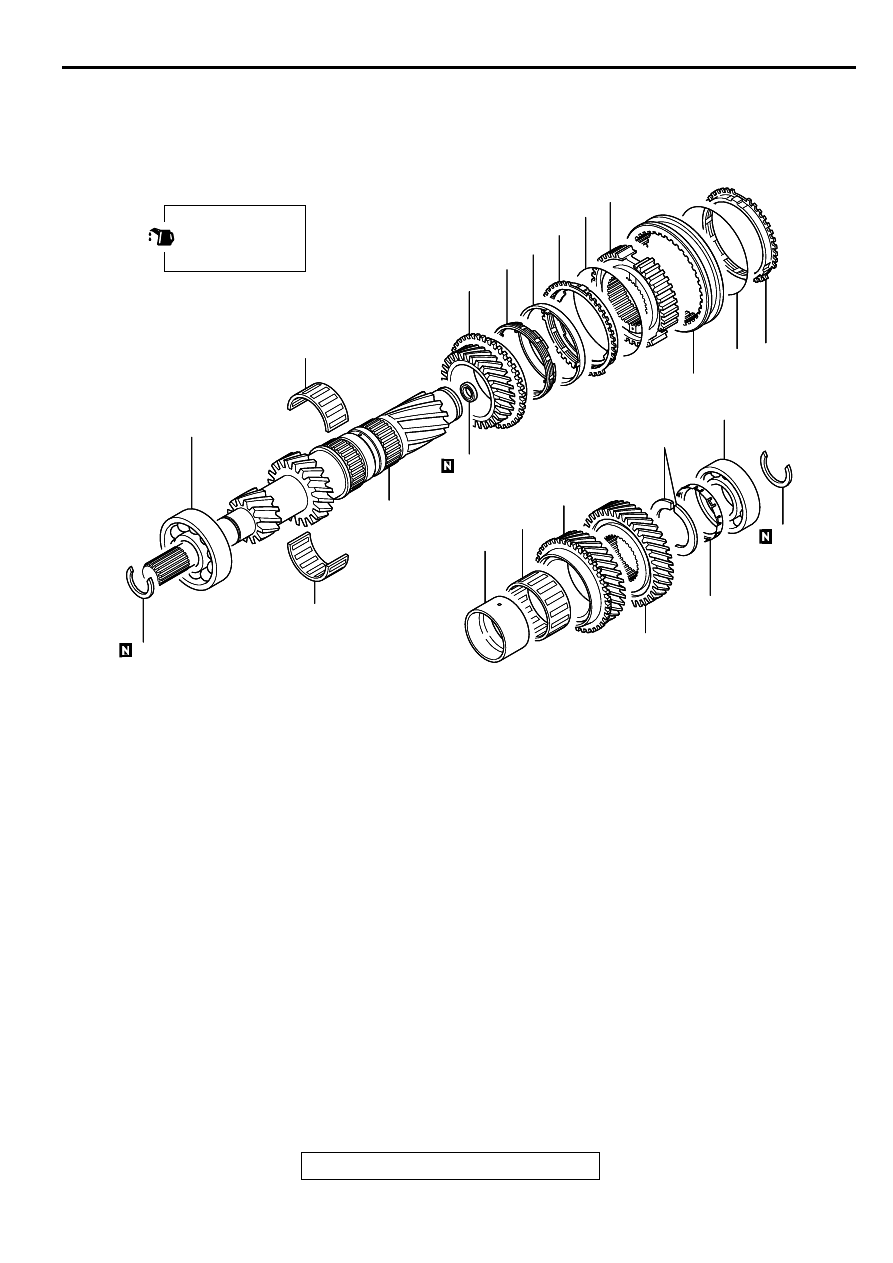

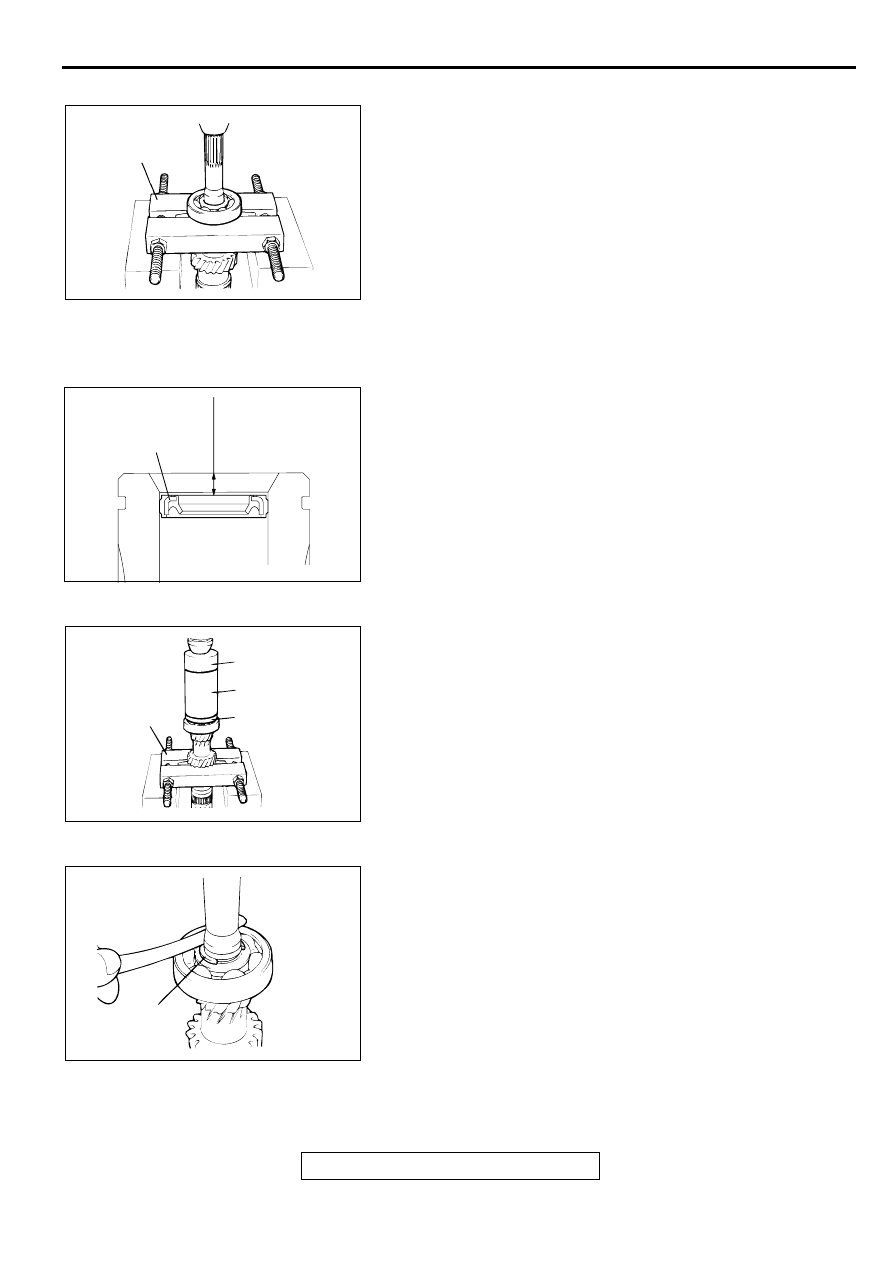

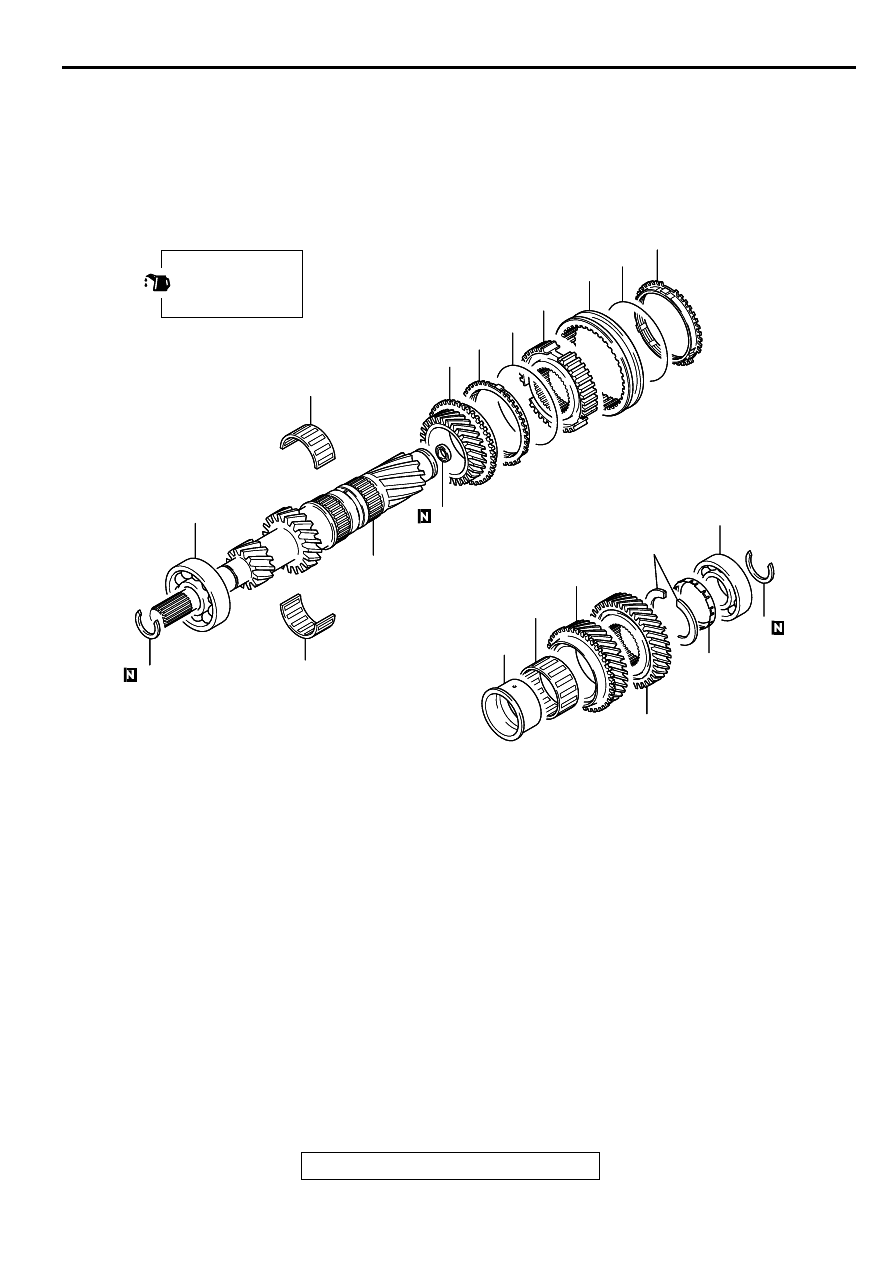

INPUT SHAFT TSB Revision MANUAL TRANSAXLE OVERHAUL 22B-23 IN PU T SHA FT DISASSEMBLY AND ASSEMBLY M1222001600021 <F5M42> Required Special Tools: MD998813: Installer-100 AKX00803 APPLY GEAR OIL AKX00803 AKX00803 9 10 11 12 14 13 15 16 18 2 19 4 20 6 7 1 8 3 17 16 5 AB DISASSEMBLY STEPS >>M<< 1. SNAP RING <<A>> >>L<< 2. BALL BEARING <<B>> >>K<< 3 THRUST PLATE STOPPER >>J<< 4. THRUST PLATE <<C>> >>I<< 5. 5TH SPEED GEAR <<D>> >>H<< 8. 4TH SPEED GEAR SLEEVE >>E<< 9. SYNCHRONIZER RING >>D<< 10.SYNCHRONIZER SPRING >>G<< 11. SYNCHRONIZER SLEEVE >>F<< 12.3RD-4TH SPEED SYNCHRONIZER HUB >>E<< 13.SYNCHRONIZER RING >>D<< 14.SYNCHRONIZER SPRING >>C<< 17.SNAP RING <<E>> >>B<< 18.BALL BEAR >>A<< 19.OIL SEAL DISASSEMBLY STEPS (Continued) |
