MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.0L ENGINE>

13B-171

STEP 10. Check the fuel pressure.
Refer to, Fuel Pressure Test (

P.13B-554

).

Q: Is the fuel pressure normal?

YES : Replace the ECM or PCM. Then go to Step 11.
NO :  Repair or replace it. Then go to Step 11.

STEP 11. Test the OBD-II drive cycle.
(1) Carry out a test drive with the drive cycle pattern. Refer to,

Procedure 6

−

 Other Monitor (

P.13B-4

).

(2) Check the diagnostic trouble code (DTC).

Q: Is the DTC P0154 is output?

YES : Retry the troubleshooting.
NO :  The inspection is complete.

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.0L ENGINE>

13B-172

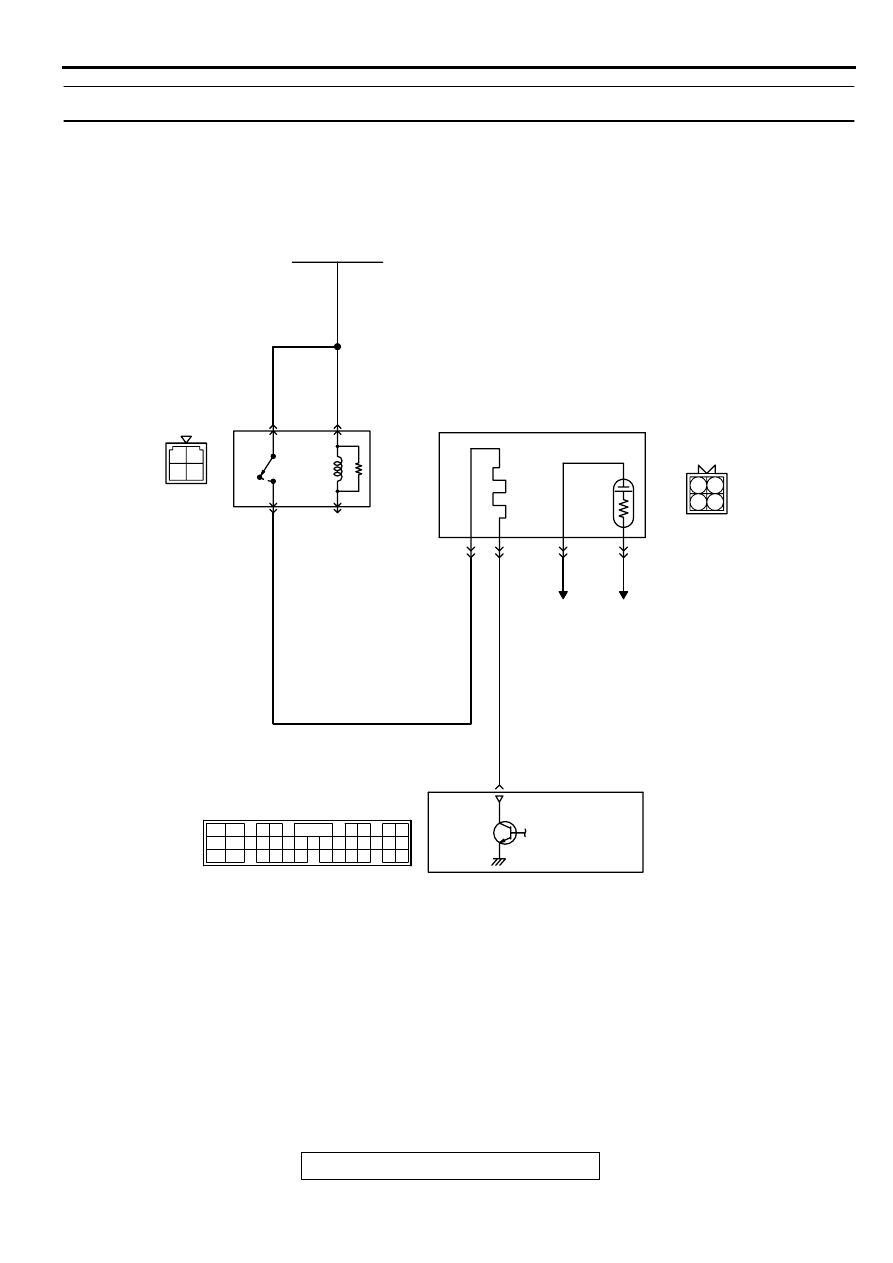

DTC P0155: O

2

 Sensor Heater Circuit Malfunction (bank 2 sensor 1)

AK000695

3 4

1 2

3 4

1 2

RED-

WHITE

RED-

WHITE

RED-

WHITE

RED

BR

O

WN-WHITE

BATTERY

A-21X

3

4

1

2

LEFT BANK HEATED
OXYGEN SENSOR(FRONT)

     B-24
MU802605

1

2

3

4

TO ECM
OR PCM

TO ECM
OR PCM

ENGINE CONTROL
MODULE(ECM)<M/T>
OR
POWERTRAIN CONTROL
MODULE(PCM)<A/T>

3

MFI
RELAY

C-51<M/T>,C-52<A/T>
       (MU803784)

2

3 4

5 6

7 8

9

11 12 13 14 15 16 17 18 19 20

30

21 22 23

24 25

26 27 28 29

3132 33

34 35

1

10

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.0L ENGINE>

13B-173

CIRCUIT OPERATION

•

Power is supplied from the MFI relay (terminal 1)
to the left bank heated oxygen sensor (front)
heater.

•

The ECM (terminal 3) <M/T> or PCM (terminal 3)
<A/T> controls continuity to the left bank heated
oxygen sensor (front) heater by turning the power
transistor in the ECM <M/T> or PCM <A/T> "ON"
and "OFF."

TECHNICAL DESCRIPTION

•

The ECM <M/T> or PCM <A/T> checks whether
the heater current is within a specified range
when the heater is energized.

DTC SET CONDITIONS

Check Conditions

•

Engine coolant temperature is higher than 20

°

 C

(68

°

 F).

•

While the left bank heated oxygen sensor (front)
heater is on.

•

Battery positive voltage is at between 11 and 16
volts.

Judgment Criteria

•

Heater current of the left bank heated oxygen
sensor (front) heater has continued to be lower
than 0.2 ampere or higher than 3.5 ampere for 6
seconds.

•

Only one monitor during one drive cycle

TROUBLESHOOTING HINTS (The most likely
causes for this code to be set are:)

•

Open or shorted left bank heated oxygen sensor
(front) heater circuit.

•

Open circuit in left bank heated oxygen sensor
(front) heater.

•

ECM failed. <M/T>

•

PCM failed. <A/T>

DIAGNOSIS

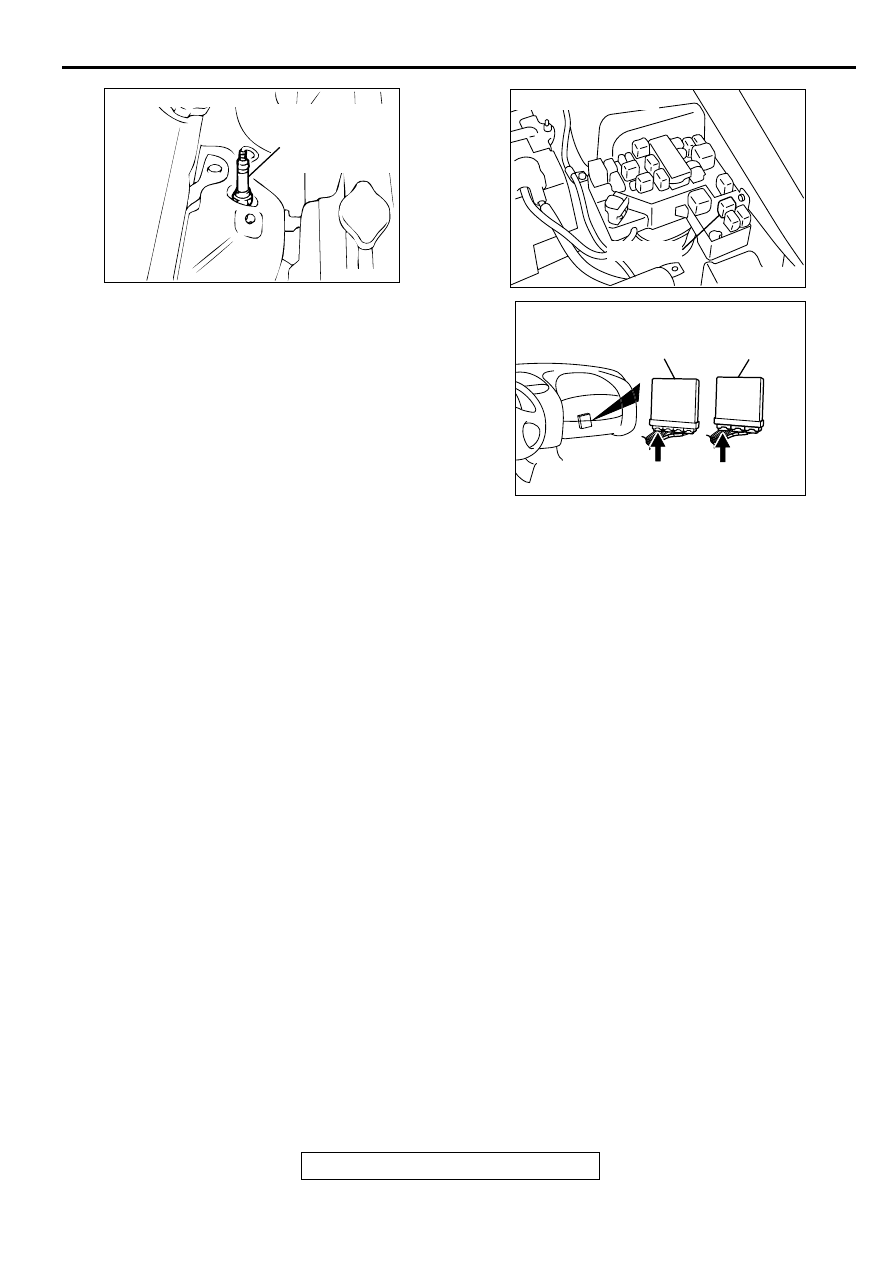

Required Special Tools
MB998464: Test Harness Set

ACX02489AC

CONNECTOR : B-24

LEFT BANK
HEATED OXYGEN
SENSOR
(FRONT)

AK000226

AK000226AB

CONNECTOR : A-21X

MFI RELAY

AK000225

CONNECTOR : C-51<M/T>, C-52<A/T>

C-52

C-51

PCM<A/T>

ECM<M/T>

AJ

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <3.0L ENGINE>

13B-174

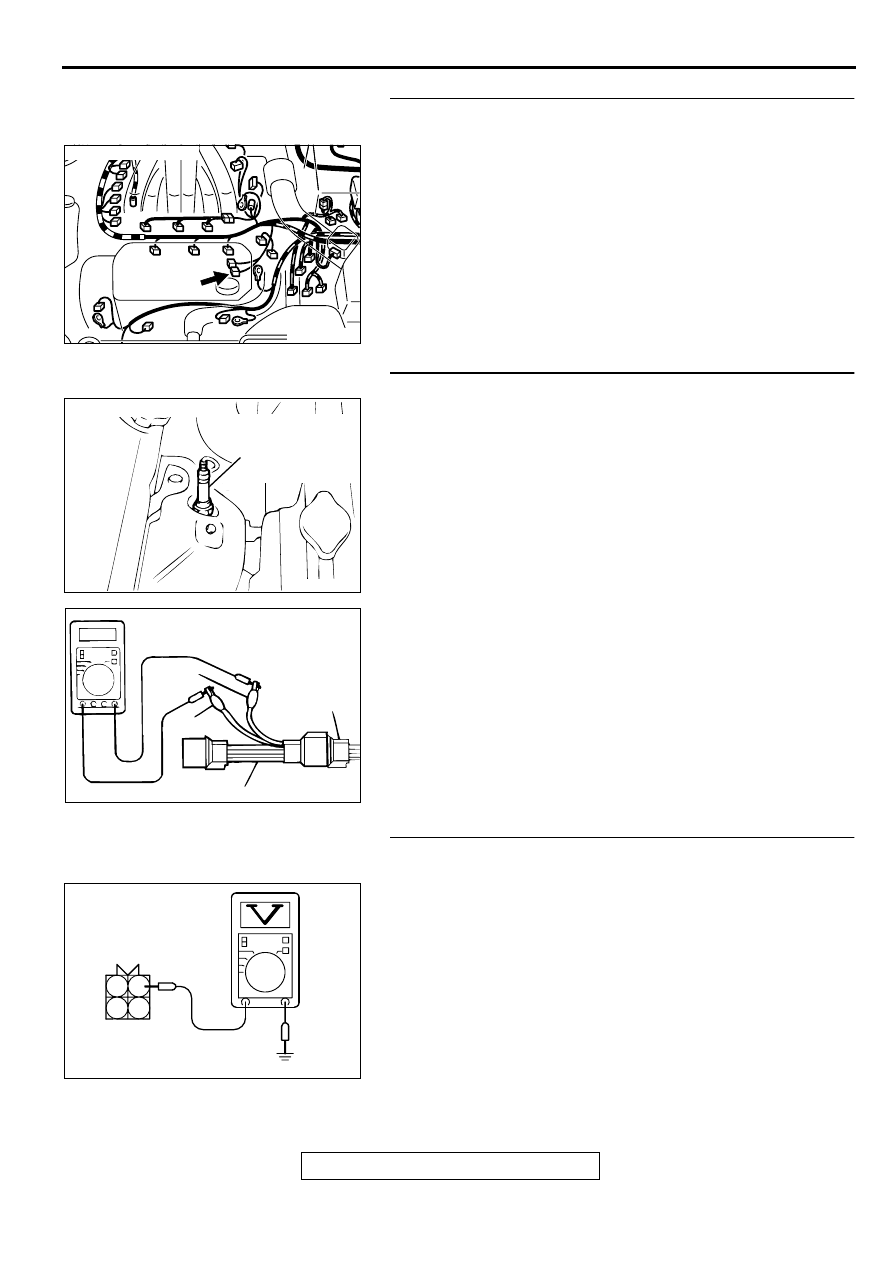

STEP 1. Check connector B-24 at the left bank heated
oxygen sensor (front) for damage.
Q: Is the harness connector in good condition?

YES : Go to Step 2.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then go to Step 12.

STEP 2. Check the left bank heated oxygen sensor (front).
(1) Disconnect left bank heated oxygen sensor (front)

connector B-24 and connect test harness special tool,
MD998464, to the connector on the left bank heated
oxygen (front) sensor side.

(2) Measure the resistance between heated oxygen sensor

connector terminal 1 (red clip) and terminal 3 (blue clip).

Standard value: 4.5

−

 8.0 ohm [at 20

°

C (68

°

 F)]

Q: Is the resistance normal?

YES : Go to Step 3.
NO :  Replace the left bank heated oxygen sensor (front).

Then go to Step 12.

STEP 3. Check the power supply voltage at left bank
heated oxygen sensor (front) harness side connector B-24.
(1) Disconnect the connector B-24 and measure at the harness

side.

(2) Turn the ignition switch to the "ON" position.
(3) Measure the voltage between terminal 1 and ground.

•

Voltage should be battery positive voltage.

(4) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 5.
NO :  Go to Step 4.

AK000212AB

AK000212

CONNECTOR : B-24

ACX02489AC

CONNECTOR : B-24

LEFT BANK
HEATED OXYGEN
SENSOR
(FRONT)

AKX01624

HEATED
OXYGEN
SENSOR
EQUIPMENT
SIDE
CONNECTOR

MD998464

BLUE

RED

AC

AKX01498

2

1

4

3

B-24 HARNESS
SIDE CONNECTOR
