Mitsubishi Eclipse / Eclipse Spyder (2000-2002). Service and repair manual - part 163

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

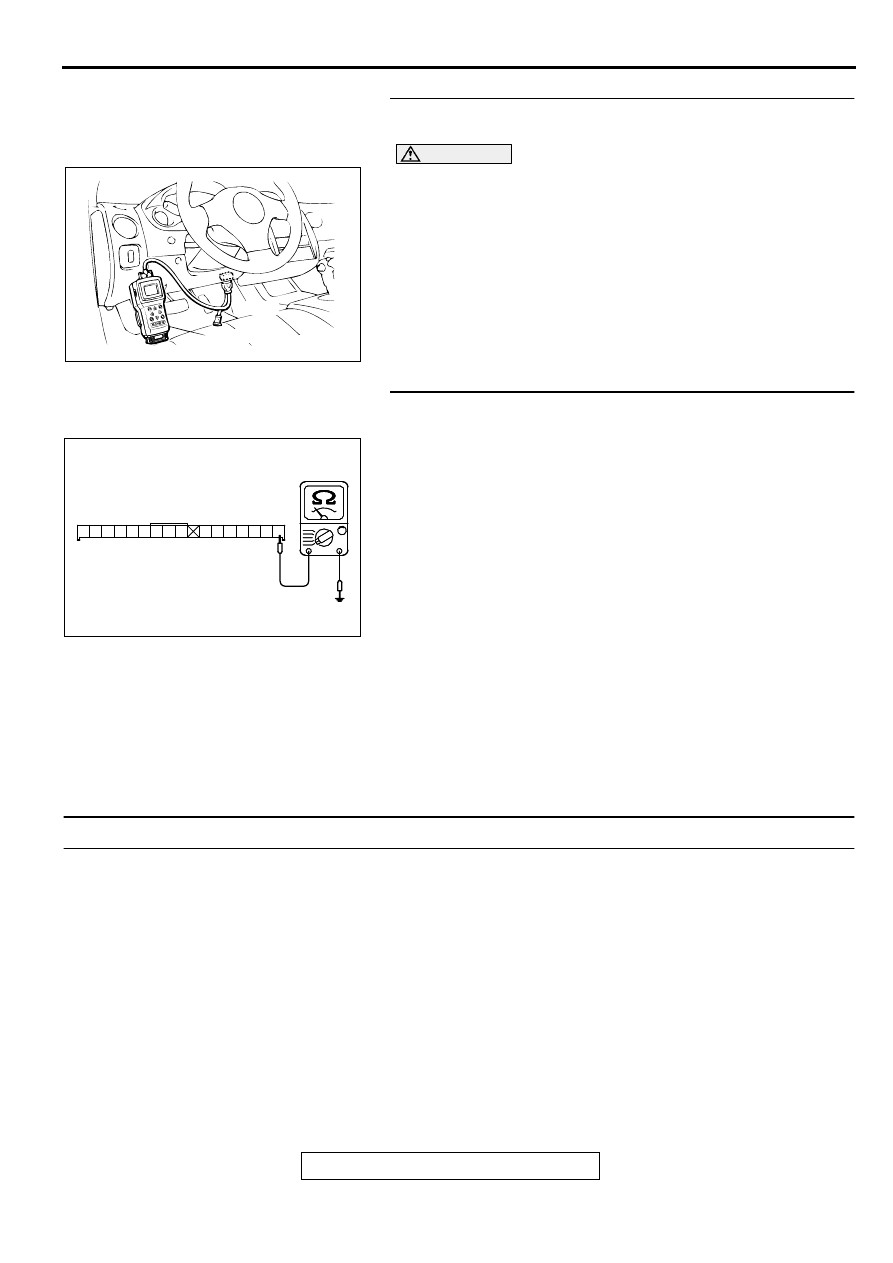

13A-351

STEP 1. Using scan tool MB991502, read the diagnostic
trouble code (DTC).

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to the "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Turn the ignition switch to the "ON" position.
(3) Read the DTC.
(4)  Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the DTC is output?

YES : Refer to Diagnostic Trouble Code Chart (

P.13A-20

).

NO :  Go to Step. 2.

STEP 2. Check the continuity at combination meter
harness side connector C-41.
(1) Disconnect the connector C-41 and measure at the harness

side.

(2) Check for the continuity between terminal 41 and ground.

•

Should be open loop.

Q: Is the continuity normal?

YES : Replace the ECM or PCM. Then confirm that the

malfunction symptom is eliminated.

NO :  Check harness connectors C-28 at the intermediate

connector for damage, and repair or replace as
required. Refer to GROUP 00E, Harness Connector
Inspection (

P.00E-2

). If intermediate connectors is in

good condition, repair harness wire between
combination meter connector C-41 terminal 41 and
ECM connector C-53 terminal 36 <M/T> or PCM
connector C-50 terminal 22 <A/T> because of short
circuit to ground. Then confirm that the malfunction
symptom is eliminated.

INSPECTION PROCEDURE 5: Cranks, Won't Start

Cranks, Won't Start Circuit

•

Refer to, Ignition circuit system (

P.13A-432

).

CIRCUIT OPERATION

•

Refer to, Ignition circuit system (

P.13A-432

).

COMMENT

•

In cases such as the above, the cause is
probably no spark, fuel delivery, or fuel quality
problems. In addition, foreign materials (water,
kerosene, etc.) may be mixed with the fuel.

TROUBLESHOOTING HINTS (The most likely
causes for this case:)

•

Malfunction of the ignition system.

•

Malfunction of the fuel pump system.

•

Malfunction of the injector system.

•

Malfunction of the ECM <M/T> or PCM <A/T>.

•

Contaminated fuel.

AKX01177

16 PIN

MB991502

AB

AK000445AC

56 55 54 53 52 5150 49 48

47 46 45 44 43 42 41

C-41 HARNESS
SIDE CONNECTOR

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

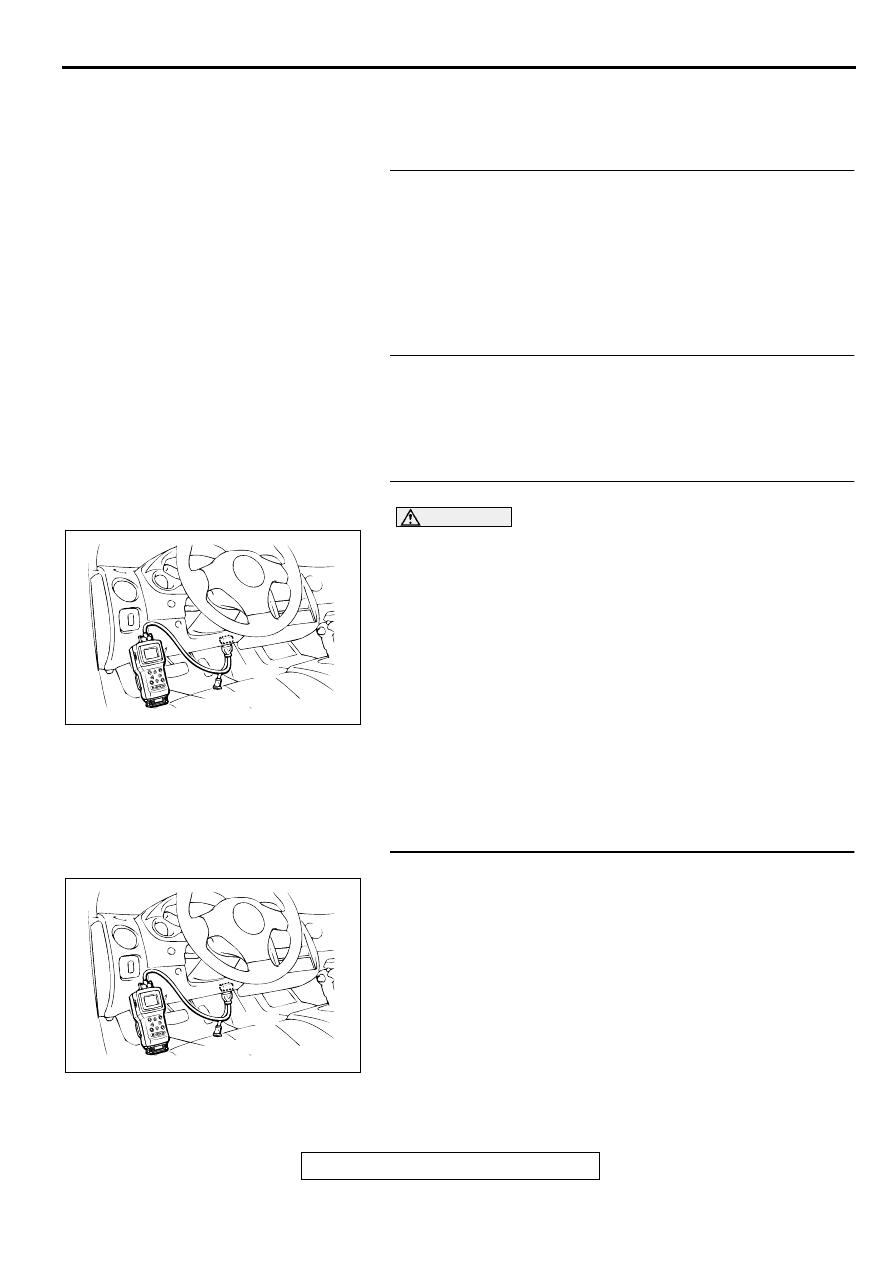

13A-352

DIAGNOSIS

Required Special Tools
MB991502: Scan Tool (MUT-II)

STEP 1. Check the Battery positive voltage.
(1) Measure the Battery positive voltage during cranking.

•

The voltage should be 8 volts or more.

Q: Is the voltage normal?

YES : Go to Step 2.
NO :  Check the battery. Refer to GROUP 54A, Battery -

Battery check (

P.54A-5

). Then confirm that the

malfunction symptom is eliminated.

STEP 2. Check the timing belt for breaks.

Q: Is the timing belt good condition?

YES : Go to Step 3.
NO :  Replace timing belt. Then confirm that the malfunction

symptom is eliminated.

STEP 3 Using scan tool MB991502, check data list.

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to the "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Turn the ignition switch to the "ON" position.
(3) Check the following items in the data List. Refer to Data List

Reference Table (

P.13A-442

).

a. Item 16: Power Supply Voltage.
b. Item 22: Crankshaft Position Sensor.

c. Item 21: Engine Coolant Temperature Sensor.

(4) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Are they operating properly?

YES : Go to Step 4.
NO :  Repair or replace.Then confirm that the malfunction

symptom is eliminated.

STEP 4. Using scan tool MB991502, check actuator test.
(1) Turn the ignition switch to the "ON" position.
(2) Check the following items in the actuator test. Refer to

Actuator Test Reference Table (

P.13A-450

).

a. Item 07: Fuel pump.

(3) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the actuator operating properly?

YES : Go to Step 5.
NO :  Repair or replace.Then confirm that the malfunction

symptom is eliminated.

AKX01177

16 PIN

MB991502

AB

AKX01177

16 PIN

MB991502

AB

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

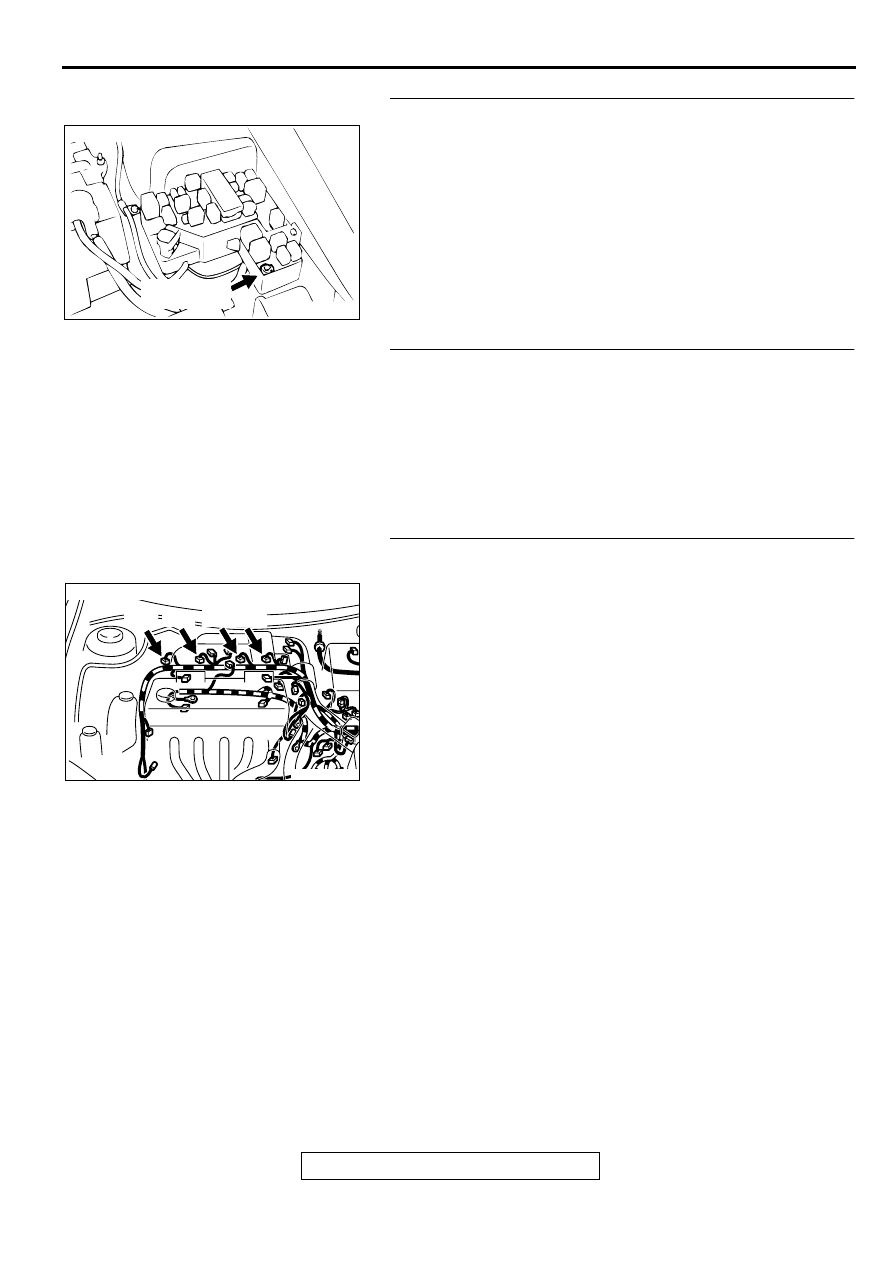

13A-353

STEP 5. Check the ignition system.
(1) Connect the tachometer to inspection connector A-16X

terminal 3.

(2) Crank the engine.

•

The tachometer should indicate cranking speed.

(3) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the cranking speed normal?

YES : Go to Step 6.
NO :  Refer to INSPECTION PROCEDURE 33

−

 Ignition

Circuit System (

P.13A-432

).

STEP 6. Check the ignition timing.
(1) Check the ignition timing at cranking.

Standard value:5

°

BTDC

φ

 3

°

Q: Is the ignition timing normal?

YES : Go to Step 7.
NO :  Check that the crankshaft position sensor and timing

belt cover are in the correct position. Then confirm
that the malfunction symptom is eliminated.

STEP 7. Check harness connector B-01 or B-02 or B-05 or
B-06 at injector for damage.
Q: Is the harness connector in good condition?

YES : Go to Step 8.
NO :  :Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then confirm that

the malfunction symptom is eliminated.

ACX02446

INSPECTION
CONNECTOR

CONNECTOR:A-16X

AD

AK000273AB

AK000273

CONNECTOR : B-01, B-02, B-05, B-06

B-01 B-02 B-05 B-06

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

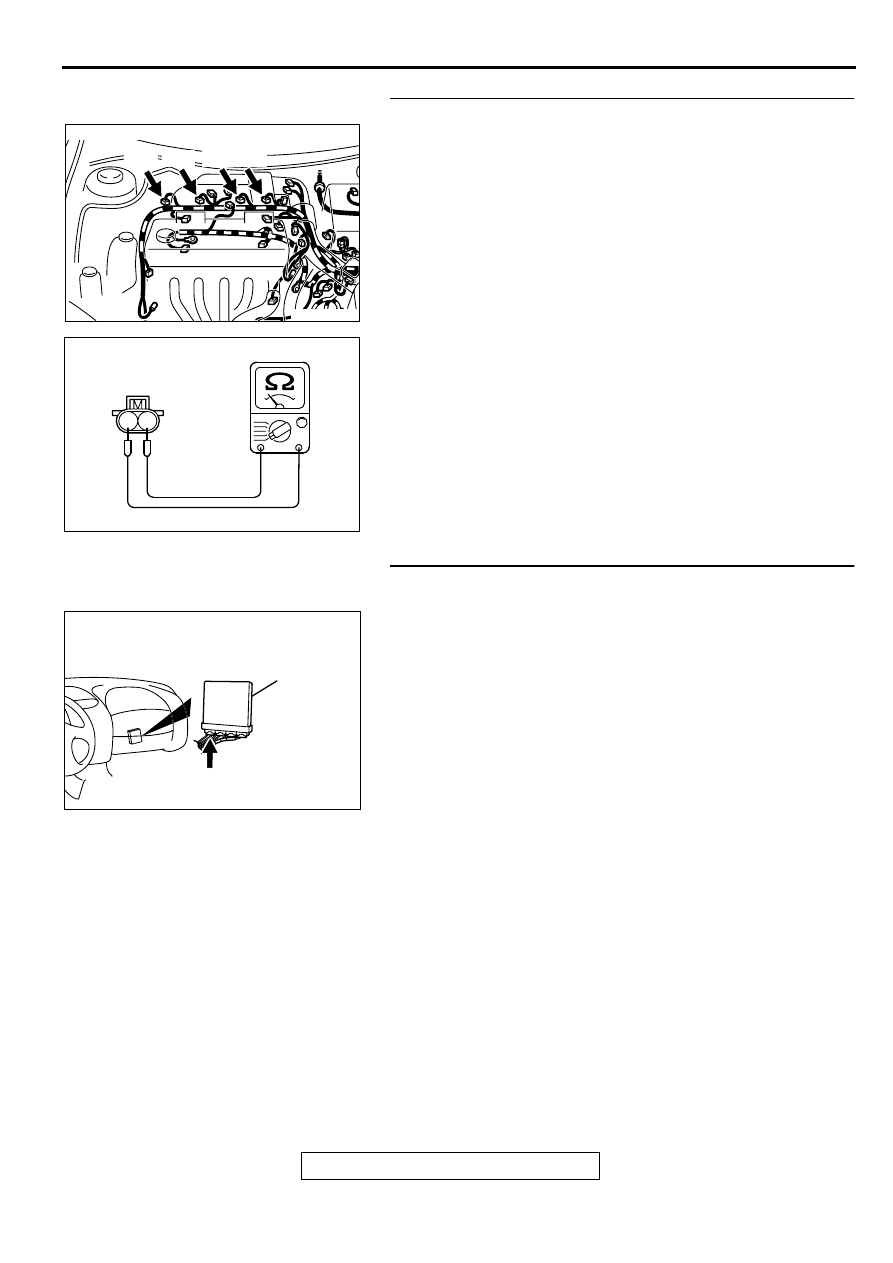

13A-354

STEP 8. Check the injector.
(1) Disconnect the injector connector B-01, B-02, B-05, B-06.
(2) Measure the resistance between each injector side

connector terminal 1 and 2.

Standard value:13-16 ohm [at 20

°

 C (68

°

 F)]

Q: Is the resistance standard value?

YES : Go to Step 9.
NO :  Repair the injector. Then confirm that the malfunction

symptom is eliminated.

STEP 9. Check connector C-49 at ECM <M/T> or connector
C-50 at PCM <A/T> for damage.
Q: Is the connector in good condition?

YES : Go to Step 10.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then confirm that

the malfunction symptom is eliminated.

AK000273AB

AK000273

CONNECTOR : B-01, B-02, B-05, B-06

B-01 B-02 B-05 B-06

AK000559

2

1

INJECTOR SIDE
CONNECTOR

AB

AK000280

C-49,C-50

ECM<M/T>
OR
PCM<A/T>

CONNECTORS:C-49<M/T>,C-50<A/T>

BC
