MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

13A-207

STEP 10. Check for harness damage between MFI relay
connector A-21X terminal 1 and EGR solenoid connector
B-31 terminal 1.
NOTE: Check harness after checking intermediate connector
B-13.If intermediate connectors is damaged, repair or replace
them.Refer to GROUP 00E, Harness Connector Inspection
(

P.00E-2

).Then go to Step 12.

Q: Is the harness wire in good condition?

YES : Go to Step 11.
NO :  Repair it. Then go to Step 12.

STEP 11. Check for harness damage between EGR
solenoid connector B-31 terminal 2 and ECM connector C-
49 terminal 6 <M/T> or PCM connector C-50 terminal 6 <A/
T>.
NOTE: Check harness after checking intermediate connector
B-13.If intermediate connectors is damaged, repair or replace
them.Refer to GROUP 00E, Harness Connector Inspection
(

P.00E-2

).Then go to Step 12.

Q: Is the harness wire in good condition?

YES : Replace the ECM or PCM. Then go to Step 12.
NO :  Repair it. Then go to Step 12.

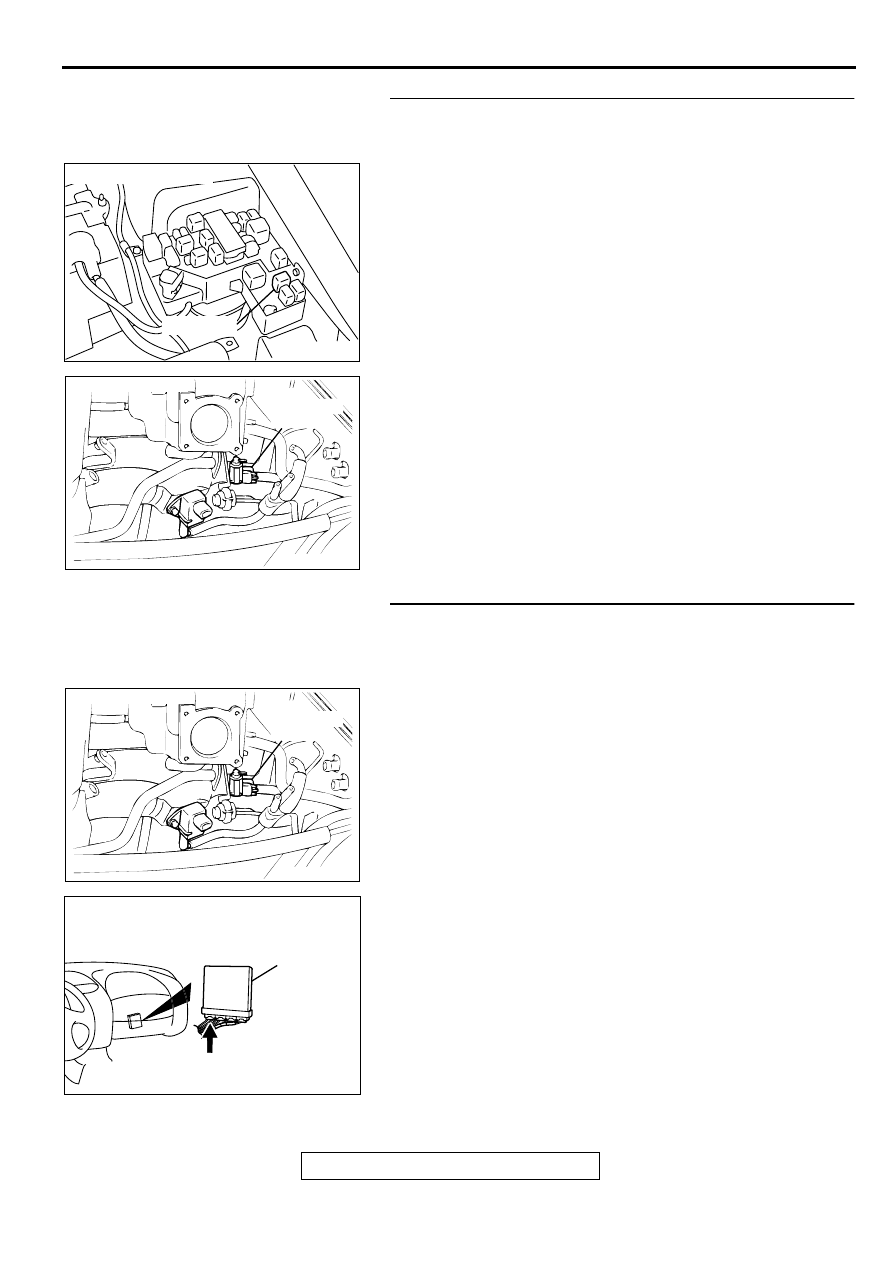

AK000226

AK000226AB

CONNECTOR : A-21X

MFI RELAY

ACX02513

EGR
SOLENOID
VALVE

CONNECTOR:B-31

AI

ACX02513

EGR
SOLENOID
VALVE

CONNECTOR:B-31

AI

AK000280

C-49,C-50

ECM<M/T>
OR
PCM<A/T>

CONNECTORS:C-49<M/T>,C-50<A/T>

BC

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

13A-208

STEP 12. Test the OBD-II drive cycle.
(1) Carry out a test drive with the drive cycle pattern. Refer to,

Procedure 6

−

 Other Monitor

P.13A-5

.

(2) Check the diagnostic trouble code (DTC).

Q: Is the DTC P0403 is output?

YES : Retry the troubleshooting.
NO :  The inspection is complete.

DTC P0421: Warm Up Catalyst Efficiency Below Threshold

TECHNICAL DESCRIPTION

•

The signal from the rear heated oxygen sensor
differs from the front heated oxygen sensor.That
is because the catalytic converter purifies
exhaust gas. When the catalytic converter has
deteriorated, the signal from the front heated
oxygen sensor becomes similar to the rear
heated oxygen sensor.

•

The ECM <M/T> or PCM <A/T> compares the
output of the front and rear heated oxygen sensor
signals.

DTC SET CONDITIONS

Check Conditions

•

Engine speed is lower than 3,000 r/min.

•

Volume air flow sensor output frequency is
between 63 and 169 Hz.

•

Intake air temperature is higher than -10

°

C (14

°

F).

•

Barometric pressure is higher than 76 kPa (11
psi).

•

The throttle valve is open.

•

Under the closed loop air / fuel ratio control.

•

Vehicle speed is 1.5 km/h (0.93 mph) or more.

•

Monitoring time: 70 seconds.

Judgment Criteria

•

The heated oxygen sensor (rear) signal and
heated oxygen sensor (front) signal are similar.

TROUBLESHOOTING HINTS (The most likely
causes for this code to be set are:)

•

Catalytic converter deteriorated.

•

Heated oxygen sensor failed.

•

ECM failed. <M/T>

•

PCM failed. <A/T>

DIAGNOSIS

Required Special Tools
MB991502: Scan Tool (MUT-II)

STEP 1. Check the exhaust leaks.

Q: Are there any abnormalities?

YES : Go to Step 2.
NO :  Repair it. Then go to Step 7.

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

13A-209

STEP 2. Using scan tool MB991502, check data list item 59:
Heated Oxygen Sensor (rear).

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to the "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Start the engine and run at idle.
(3) Set scan tool MB991502 to the data reading mode for item

59, Heated Oxygen Sensor (rear).

•

Warming up the engine. When the engine is revved, the
output voltage should repeat 0 volt and 0.6 to 1.0 volt
alternately.

(4) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the sensor operating properly?

YES : Go to Step 3.
NO :  Refer to, DTC P0136

−

 O

2

 Sensor Circuit Malfunction

(sensor 2) (

P.13A-133

), DTC P0139

−

 O

2

Sensor

Circuit Slow Response (sensor 2) (

P.13A-142

).

STEP 3. Using scan tool MB991502, check data list item 11:
Heated Oxygen Sensor (front).
(1) Start the engine and run at idle.
(2) Set scan tool MB991502 to the data reading mode for item

11, Heated Oxygen Sensor (front).

•

Warming up the engine. When the engine is revved, the
output voltage should be 0.6 to 1.0 volt.

(3) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the sensor operating properly?

YES : Go to Step 4.
NO :  Refer to, DTC P0130

−

 O

2

 Sensor Circuit Malfunction

(sensor 1) (

P.13A-109

), DTC P0133

−

 O

2

 Sensor

Circuit Slow Response (sensor 1) (

P.13A-118

).

STEP 4. Using scan tool MB991502, check data list item 11:
Heated Oxygen Sensor (front).
(1) Start the engine and run at idle.
(2) Set scan tool MB991502 to the data reading mode for item

11, Heated Oxygen Sensor (front).

(3) Keep the engine speed at 2,000 r/min.

•

0

−

 0.4 and 0.6

−

 1.0 volt should alternate 15 times or

more within 10 seconds.

(4) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the sensor operating properly?

YES : Go to Step 5.
NO :  Replace the heated oxygen sensor (front). Then go to

Step 7.

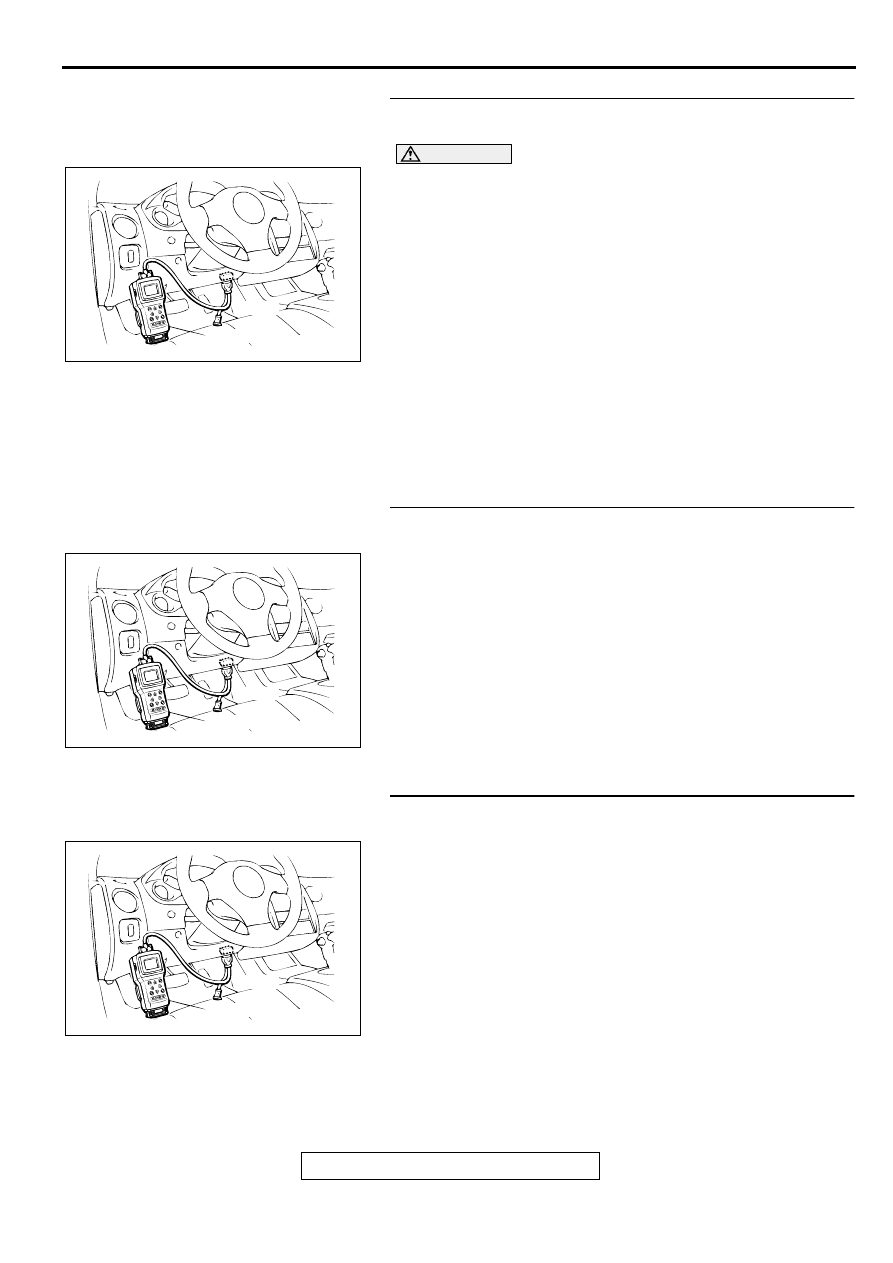

AKX01177

16 PIN

MB991502

AB

AKX01177

16 PIN

MB991502

AB

AKX01177

16 PIN

MB991502

AB

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

13A-210

STEP 5. Test the OBD-II drive cycle.
(1) Carry out a test drive with the drive cycle pattern. Refer to,

Procedure 3

−

 Catalytic Converter Monitor (

P.13A-5

).

(2) Check the diagnostic trouble code (DTC).

Q: Is the DTC P0421 is output?

YES : Replace the right bank side catalytic converter. Then

go to Step 6.

NO :  The inspection is complete.

STEP 6. Test the OBD-II drive cycle.
(1) Carry out a test drive with the drive cycle pattern. Refer to,

Procedure 3

−

 Catalytic Converter Monitor (

P.13A-5

).

(2) Check the diagnostic trouble code (DTC).

Q: Is the DTC P0421 is output?

YES : Replace the ECM or PCM. Then go to Step 7.
NO :  The inspection is complete.

STEP 7. Test the OBD-II drive cycle.
(1) Carry out a test drive with the drive cycle pattern. Refer to,

Procedure 3

−

 Catalytic Converter Monitor (

P.13A-5

).

(2) Check the diagnostic trouble code (DTC).

Q: Is the DTC P0421 is output?

YES : Retry the troubleshooting.
NO :  The inspection is complete.
