Mitsubishi Eclipse / Eclipse Spyder (2000-2002). Service and repair manual - part 124

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

13A-195

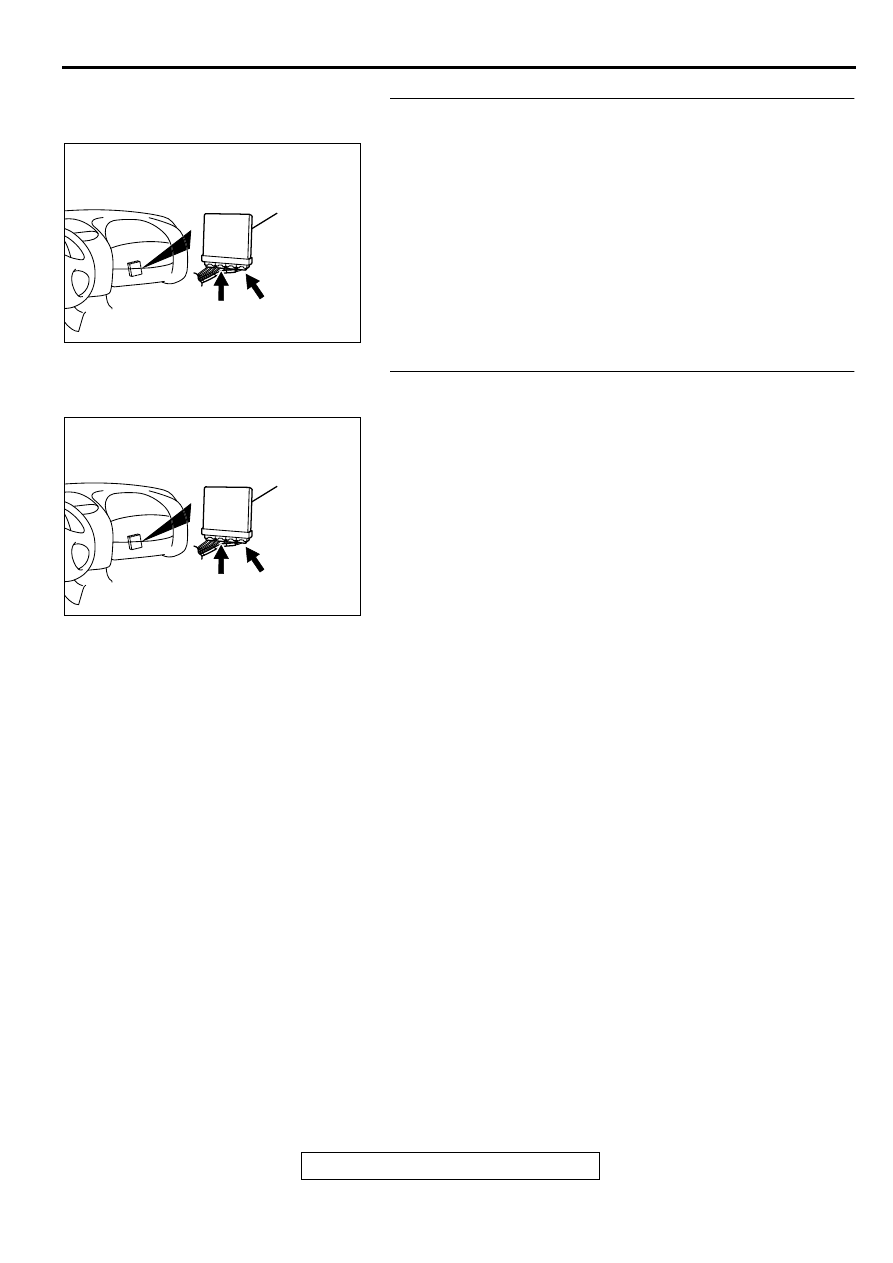

STEP 7. Check connector C-60 at ECM <M/T> or connector
C-54 at PCM <A/T> for damage.
Q: Is the connector in good condition?

YES : Repair harness wire between camshaft position

sensor connector B-09 terminal 2 and ECM connector
C-60 terminal 88 <M/T> or PCM connector C-54
terminal 56 <A/T> because of open circuit. Then go to
Step 18.

NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then go to Step 18.

STEP 8. Check connector C-60 at ECM <M/T> or connector
C-54 at PCM <A/T> for damage.
Q: Is the connector in good condition?

YES : Go to Step 9.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then go to Step 18.

AK000280

C-54

C-60

ECM<M/T>
OR
PCM<A/T>

CONNECTORS:C-60<M/T>,C-54<A/T>

BB

AK000280

C-54

C-60

ECM<M/T>
OR
PCM<A/T>

CONNECTORS:C-60<M/T>,C-54<A/T>

BB

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

13A-196

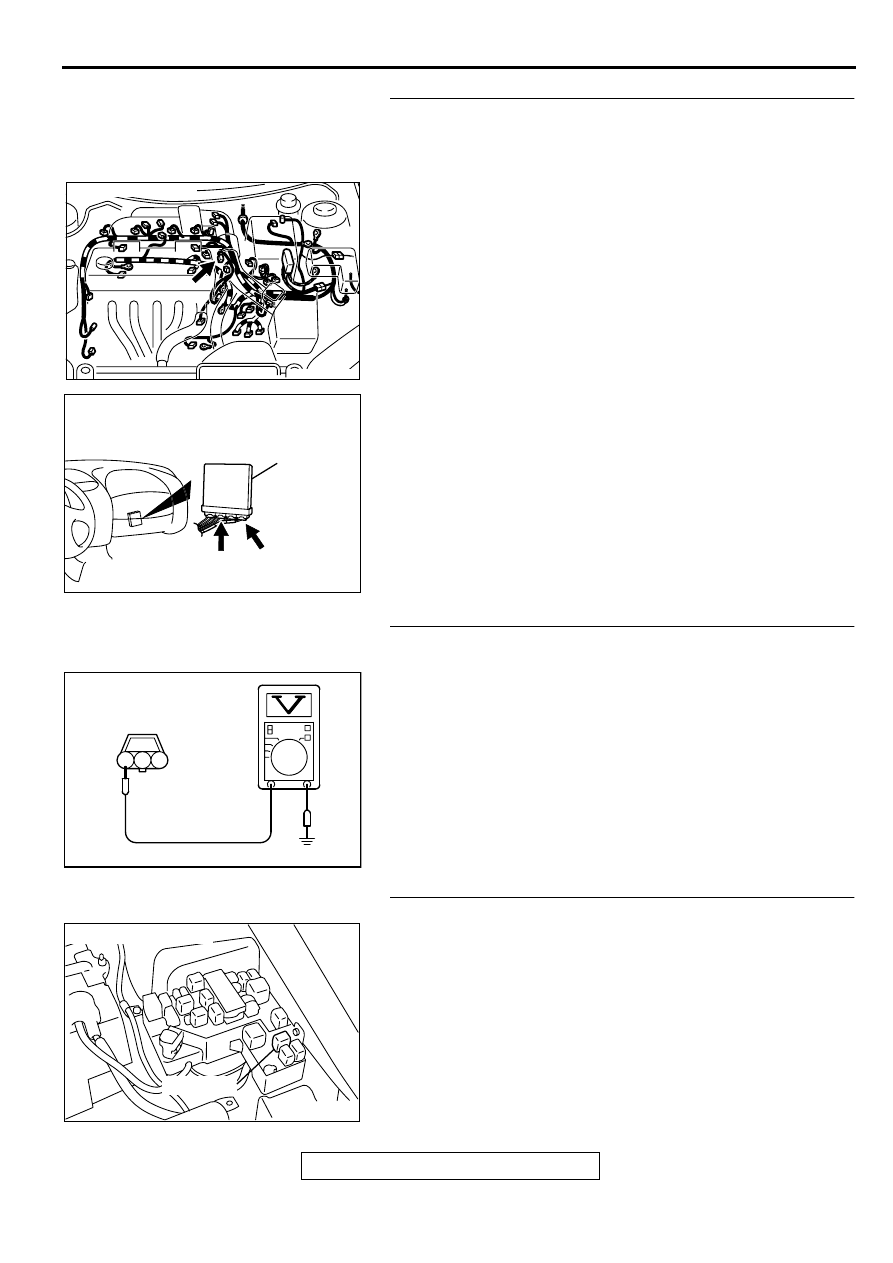

STEP 9. Check for short circuit to ground between
camshaft position sensor connector B-09 terminal 2 and
ECM connector C-60 terminal 88 <M/T> or PCM connector
C-54 terminal 56 <A/T>.
Q: Is the harness wire in good condition?

YES : Replace the ECM or PCM. Then go to Step 18.
NO :  Repair it. Then go to Step 18.

STEP 10. Check the power supply voltage at camshaft
position sensor connector B-09.
(1) Disconnect the connector B-09 and measure at the harness

side.

(2) Turn the ignition switch to the "ON" position.
(3) Measure the voltage between terminal 3 and ground.

•

Voltage should be battery positive voltage.

(4) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 12.
NO :  Go to Step 11.

STEP 11. Check connector A-21X at MFI relay for damage.
Q: Is the connector in good condition?

YES : Repair harness wire between MFI relay connector A-

21X terminal 1 and camshaft position sensor
connector B-09 terminal 3 because of open circuit or
short circuit to ground. Then go to Step 18.

NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then go to Step 18.

AK000276AB

AK000276

CONNECTOR : B-09

AK000280

C-54

C-60

ECM<M/T>
OR
PCM<A/T>

CONNECTORS:C-60<M/T>,C-54<A/T>

BB

AKX01422

B-09 HARNESS
SIDE CONNECTOR

3 2 1

AC

AK000226

AK000226AB

CONNECTOR : A-21X

MFI RELAY

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

13A-197

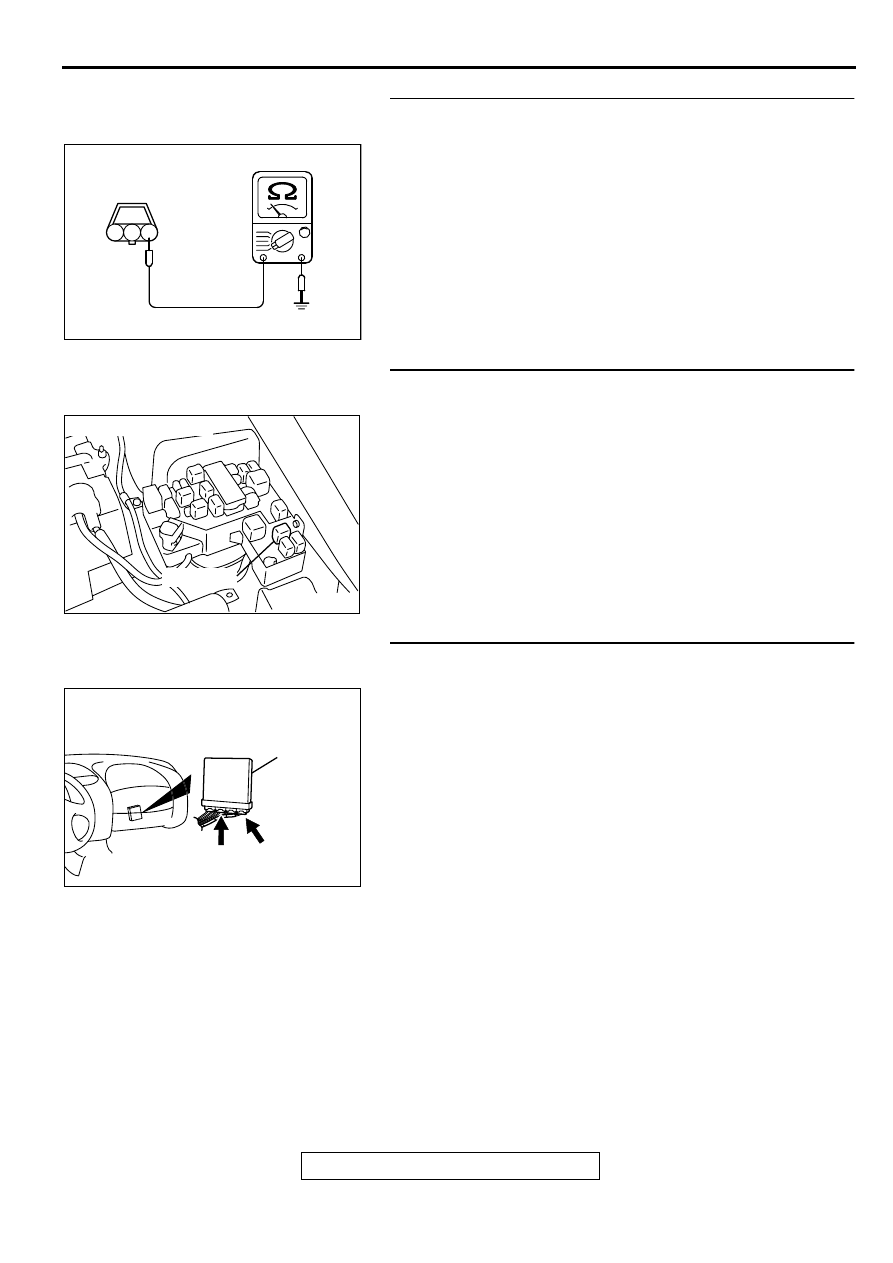

STEP 12. Check the continuity at camshaft position sensor
connector B-09.
(1) Disconnect the connector B-09 and measure at the harness

side.

(2) Check for the continuity between terminal 1 and ground.

•

Should be less than 2 ohm.

Q: Is the continuity normal?

YES : Go to Step 13.
NO :  Repair harness wire between camshaft position

sensor connector B-09 terminal 1 and ground
because of open circuit or harness damage. Then go
to Step 18.

STEP 13. Check connector A-21X at the MFI relay for
damage.
Q: Is the connector in good condition?

YES : Go to Step 14.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then go to Step 18.

STEP 14. Check connector C-60 at ECM <M/T> or
connector C-54 at PCM <A/T> for damage.
Q: Is the connector in good condition?

YES : Go to Step 15.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then go to Step 19.

AKX01423

B-09 HARNESS
SIDE CONNECTOR

3 2 1

AC

AK000226

AK000226AB

CONNECTOR : A-21X

MFI RELAY

AK000280

C-54

C-60

ECM<M/T>
OR
PCM<A/T>

CONNECTORS:C-60<M/T>,C-54<A/T>

BB

MULTIPORT FUEL INJECTION (MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L ENGINE>

13A-198

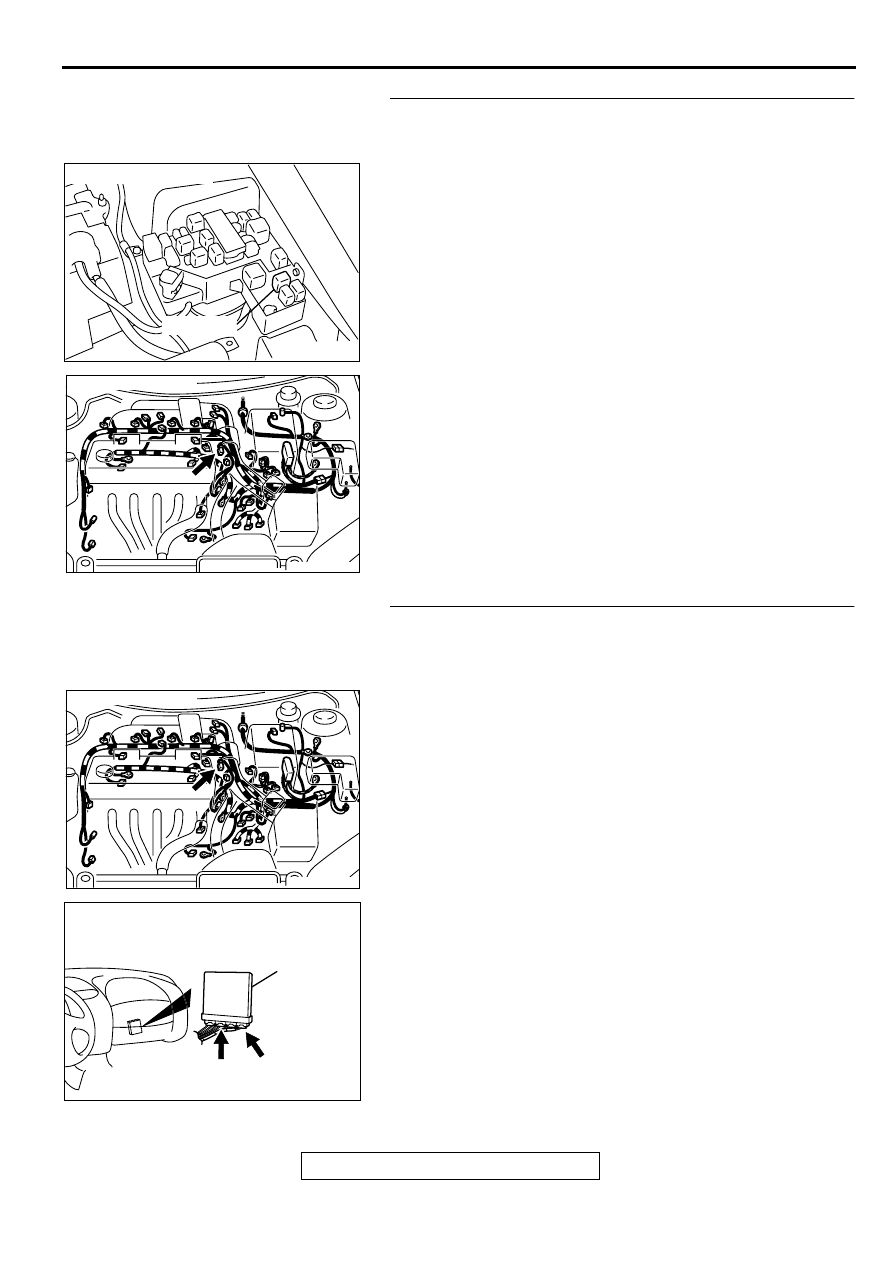

STEP 15. Check for harness damage between MFI relay
connector A-21X terminal 1 and camshaft position sensor
connector B-09 terminal 3.
Q: Is the harness wire in good condition?

YES : Go to Step 16.
NO :  Repair it. Then go to Step 18.

STEP 16. Check for harness damage between camshaft
position sensor connector B-09 terminal 2 and ECM
connector C-60 terminal 88 <M/T> or PCM connector C-54
terminal 56 <A/T>.
Q: Is the harness wire in good condition?

YES : Go to Step 17.
NO :  Repair it. Then go to Step 18.

AK000226

AK000226AB

CONNECTOR : A-21X

MFI RELAY

AK000276AB

AK000276

CONNECTOR : B-09

AK000276AB

AK000276

CONNECTOR : B-09

AK000280

C-54

C-60

ECM<M/T>
OR
PCM<A/T>

CONNECTORS:C-60<M/T>,C-54<A/T>

BB
