Mitsubishi Eclipse. Manual - part 981





51-1

GROUP 51

EXTERIOR

CONTENTS

FRONT BUMPER ASSEMBLY .

51-2

SPECIAL TOOL. . . . . . . . . . . . . . .

51-2

FRONT BUMPER ASSEMBLY . . .

51-3

REMOVAL AND INSTALLATION  . . . . .

51-3

DISASSEMBLY AND ASSEMBLY. . . . .

51-4

REAR BUMPER ASSEMBLY . .

51-6

SPECIAL TOOL. . . . . . . . . . . . . . .

51-6

REAR BUMPER ASSEMBLY . . . .

51-6

REMOVAL AND INSTALLATION  . . . . .

51-6

DISASSEMBLY AND REASSEMBLY . .

51-7

GARNISHES AND MOLDINGS .

51-8

SPECIAL TOOLS. . . . . . . . . . . . . .

51-8

GARNISHES AND MOLDINGS . . .

51-9

REMOVAL AND INSTALLATION  . . . . .

51-9

AERO PARTS  . . . . . . . . . . . . . .

51-13

REMOVAL AND INSTALLATION .

51-13

WINDSHIELD WIPER AND
WASHER . . . . . . . . . . . . . . . . . .

51-14

GENERAL INFORMATION . . . . . .

51-14

WINDSHIELD WIPER AND WASHER
DIAGNOSIS . . . . . . . . . . . . . . . . . . . . . .

51-14

WINDSHIELD WIPER AND
WASHER . . . . . . . . . . . . . . . . . . . .

51-15

REMOVAL AND INSTALLATION. . . . . .

51-15

INSPECTION . . . . . . . . . . . . . . . . . . . . .

51-18

REAR WIPER AND WASHER

51-19

GENERAL INFORMATION  . . . . . .

51-19

EXTERIOR DIAGNOSIS  . . . . . . . . . . . .

51-19

REAR WIPER . . . . . . . . . . . . . . . . .

51-20

REMOVAL AND INSTALLATION. . . . . .

51-20

INSPECTION . . . . . . . . . . . . . . . . . . . . .

51-22

MARK . . . . . . . . . . . . . . . . . . . .

51-23

SPECIAL TOOL . . . . . . . . . . . . . . .

51-23

MARK . . . . . . . . . . . . . . . . . . . . . . .

51-23

REMOVAL AND INSTALLATION. . . . . .

51-23

DOOR MIRROR . . . . . . . . . . . .

51-25

SPECIAL TOOL . . . . . . . . . . . . . . .

51-25

DOOR MIRROR  . . . . . . . . . . . . . . .

51-26

REMOVAL AND INSTALLATION. . . . . .

51-26

INSPECTION . . . . . . . . . . . . . . . . . . . . .

51-27

SPECIFICATIONS . . . . . . . . . .

51-28

FASTENER TIGHTENING
SPECIFICATIONS  . . . . . . . . . . . . .

51-28

SERVICE SPECIFICATIONS . . . . .

51-28

SEALANT AND ADHESIVE . . . . . .

51-28

FRONT BUMPER ASSEMBLY

TSB Revision

EXTERIOR

51-2

FRONT BUMPER ASSEMBLY

SPECIAL TOOL

M1511000600542

TOOL

TOOL NUMBER AND
NAME

SUPERSESSION

APPLICATION

MB990784
Ornament remover

General service tool

Removal of clip

MB990784

FRONT BUMPER ASSEMBLY

TSB Revision

EXTERIOR

51-3

FRONT BUMPER ASSEMBLY

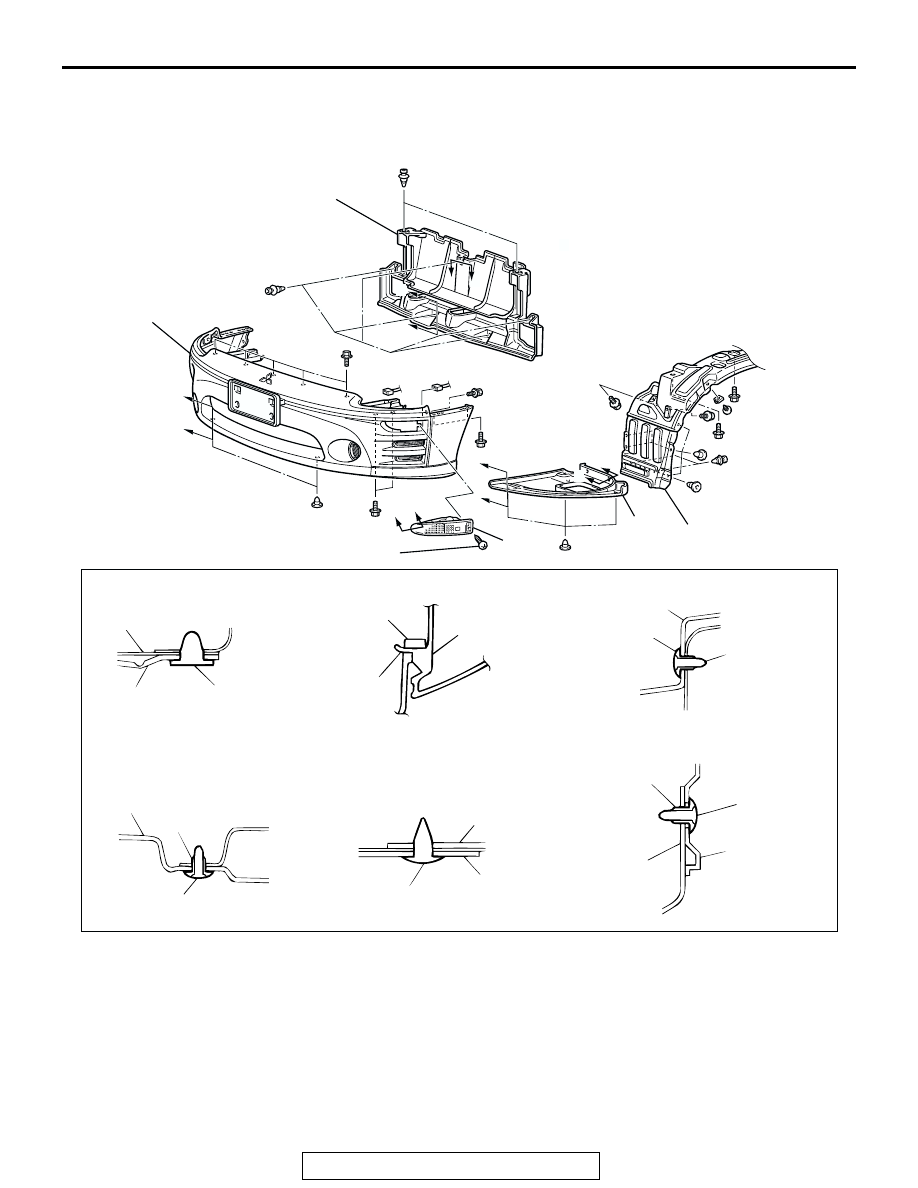

REMOVAL AND INSTALLATION

M1511001400187

Required Special Tool:

• MB990784: Ornament Remover

AC106710 AB

3

PIN

CLIP

2

SECTION F – F

SECTION C – C

CLIP

PIN

6

1

4

CLAW

SECTION B – B

CLIP

3

4

SECTION A – A

CLIP

PIN

5

SECTION D – D

SECTION E – E

2

4

CLIP

3

2

F

D

C

C

A

A

B

B

5

1

E

E

4

0.69 ± 0.09 N·m
5.2 ± 0.8 in-lb

5

F

D

REMOVAL STEPS
1. FRONT TURN SIGNAL LIGHT
2. UNDER COVER
3. SPLASH SHIELD

<<A>>

4. FRONT BUMPER ASSEMBLY
5. AIR GUIDE DUCT

FRONT BUMPER ASSEMBLY

TSB Revision

EXTERIOR

51-4

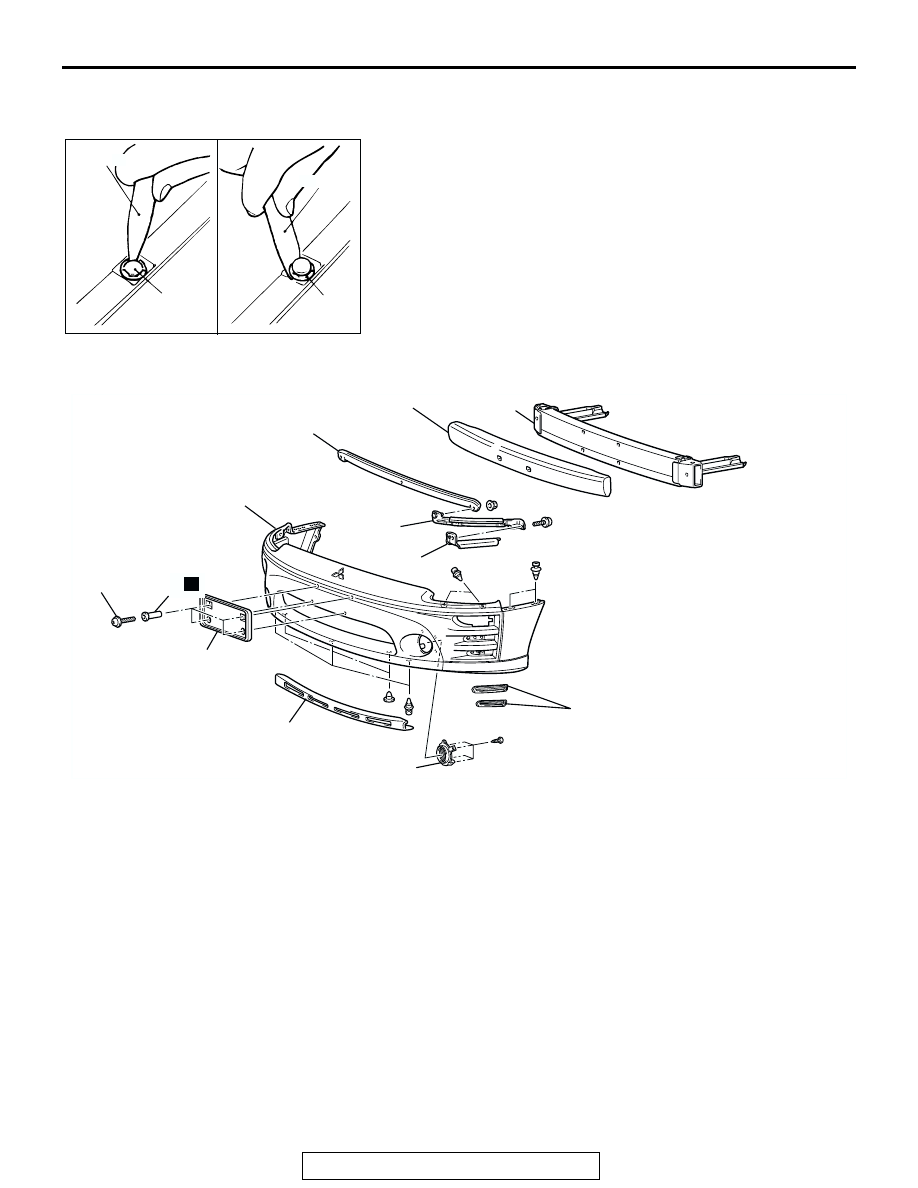

REMOVAL SERVICE POINT

.

<<A>> FRONT BUMPER ASSEMBLY REMOVAL
1. Use special tool MB990784 to pull up the center pin in the

clip.

2. Remove the clip.

DISASSEMBLY AND ASSEMBLY

M1511001600482

Required Special Tool:

• MB990784: Ornament Remover

ACX00420AB

PIN

CLIP

MB990784

MB990784

AC106524

3

4

2

11

6

10

7

8

9

AC

1

N

0.9 ± 0.1 N·m
8 ± 1 in-lb

5

DISASSEMBLY STEPS
1. RUBBER NUT
2. LICENCE PLATE GARNISH
3. FRONT BUMPER FACE COVER
4. FRONT BUMPER LOWER PLATE
5. FOG LIGHT HOLE COVER
6. FRONT BUMPER CENTER PLATE
7. FRONT BUMPER SIDE PLATE
8. FRONT BUMPER CORNER PLATE

9. FRONT BUMPER

REINFORCEMENT

10. FRONT BUMPER CORE

<<A>>

11. FRONT BUMPER FACE

DISASSEMBLY STEPS (Continued)
