CONVERTIBLE TOP

TSB Revision

BODY

42-145

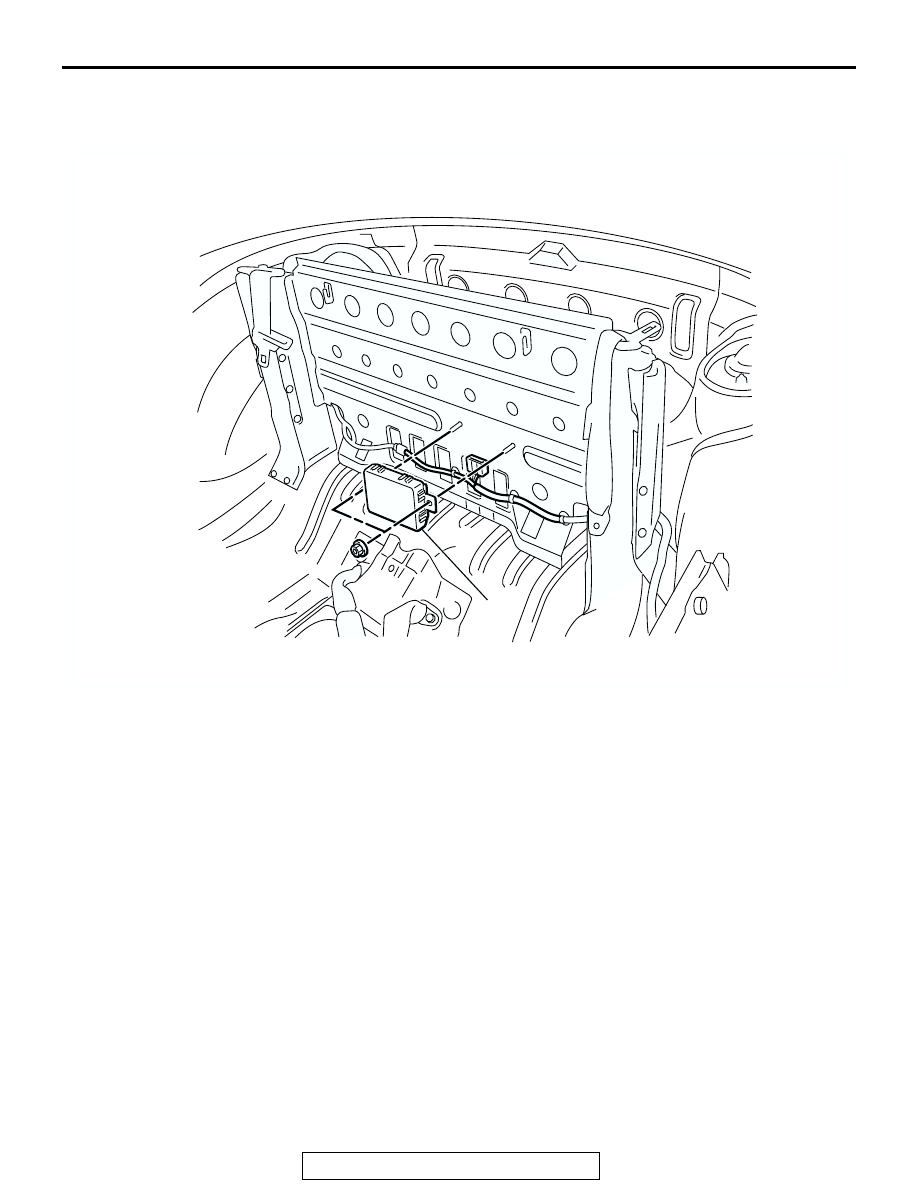

CONVERTIBLE TOP CONTROL MODULE

REMOVAL AND INSTALLATION

M1426203000047

AC004161

1

AB

REMOVAL STEPS
• REAR SEAT BACK (REFER TO

GROUP 52A

− REAR SEAT

P.52A-19

.)

1. CONVERTIBLE TOP CONTROL

MODULE

SPECIFICATIONS

TSB Revision

BODY

42-146

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

M1426003000098

ITEM

SPECIFICATIONS

Hood

Hood hinge bolt (hood side)

12

± 2 N⋅m (100 ± 22 in-lb)

Hood hinge bolt (body side)

12

± 2 N⋅m (100 ± 22 in-lb)

Hood latch bolt

8.9

± 1.9 N⋅m (78 ± 17 in-lb)

Hood support rod bolt

4.9

± 1.0 N⋅m (44 ± 8 in-lb)

Hood switch bolt

4.9

± 1.0 N⋅m (44 ± 8 in-lb)

Quarter window regulator

Quarter window regulator bolt

± 1.5 N⋅m (71 ± 13 in-lb)

Door

Door check bolt

5.0

± 1.0 N⋅m (44 ± 9 in-lb)

Door hinge bolt (door side)

21

± 4 N⋅m (16 ± 3 ft-lb)

Door hinge bolt (body side)

26

± 5 N⋅m (19 ± 3 ft-lb)

Door latch assembly screw

9.0

± 2.0 N⋅m (80 ± 17 in-lb)

Striker screw

20

± 4 N⋅m (15 ± 2 in-lb)

Liftgate

Liftgate gas spring bolt

12

± 2 N⋅m (100 ± 2 in-lb)

Liftgate hinge bolt

21

± 4 N⋅m (16 ± 3 in-lb)

Liftgate latch assembly screw

21

± 4 N⋅m (16 ± 3 in-lb)

Striker bolt

21

± 4 N⋅m (16 ± 3 in-lb)

Trunk lid

Striker bolt

22

± 4 N⋅m (16 ± 3 ft-lb)

Trunk lid gas spring bolt

12

± 2 N⋅m (104 ± 21 in-lb)

Trunk lid hinge bolt (trunk lid side)

13

± 2 N⋅m (109 ± 21 in-lb)

Trunk lid hinge bolt (body side)

13

± 2 N⋅m (109 ± 21 in-lb)

Trunk lid hinge nut

13

± 2 N⋅m (109 ± 21 in-lb)

Trunk lid latch assembly bolt

22

± 4 N⋅m (16 ± 3 ft-lb)

Sunroof

Guide block screw

2.0

± 0.5 N⋅m (18 ± 4 in-lb)

Guide rail stopper screw

2.0

± 0.5 N⋅m (18 ± 4 in-lb)

Sunroof motor assembly bolt

5.4

± 1.5 N⋅m (48 ± 13 in-lb)

Sunroof drip rail screw

2.0

± 0.5 N⋅m (18 ± 4 in-lb)

Sunshade stopper screw

1.4

± 0.3 N⋅m (13 ± 3 in-lb)

2.0

± 0.5 N⋅m (18 ± 4 in-lb)

Electric convertible top

Balance link bolt

29

± 3 N⋅m (22 ± 2 ft-lb)

Main pivot base assembly bolt

29

± 3 N⋅m (22 ± 2 ft-lb)

No.1 bow bolt

29

± 3 N⋅m (22 ± 2 ft-lb)

Topstack center rail assembly bolt

29

± 3 N⋅m (22 ± 2 ft-lb)

53

± 2 N⋅m (39 ± 2 ft-lb)

Topstack control link bolt

29

± 3 N⋅m (22 ± 2 ft-lb)

Topstack front rail assembly bolt

29

± 3 N⋅m (22 ± 2 ft-lb)

Topstack rear rail assembly bolt

53

± 2 N⋅m (39 ± 2 ft-lb)

SPECIFICATIONS

TSB Revision

BODY

42-147

SERVICE SPECIFICATIONS

M1426000300108

<DOOR>

<SUNROOF>

SEALANTS

M1426000500083

<DOOR>

<FENDER>

<WINDOW GLASS>

COMPONENT IDENTIFICATIONS

M1421005400257

<DOOR CHECK>

<DOOR OUTER OPENING WEATHERSTRIP>

<ROOF DRIP MOULDING CLIP>

ITEM

STANDARD VALUE

Door inside handle play mm (in)

3.2 (0.13) or more

Door outside handle play mm (in)

2.4 (0.09) or more

ITEM

STANDARD VALUE

Roof lid glass operation current A

10 or more [20

°C (68°F)]

ITEM

SPECIFIED SEALANT

REMARK

Waterproof film

3 M

AAD Part No. 8625 or

equivalent

Ribbon sealer

ITEM

SPECIFIED SEALANT

REMARK

Fender

3 M

AAD Part No. 8625 or

equivalent

Ribbon sealer

ITEM

SPECIFIED SEALANT

Liftgate door <ECLIPSE>

3 M

AAD Part No. 8609 Super Fast Urethane and 3 MAAD Part No.

8608 Super Fast Urethane Primer or equivalent

Quarter window glass <ECLIPSE>
Windshield

APPLICABLE LOCATION

IDENTIFICATION MARK

Left door

1L

Right door

1R

APPLICABLE SIDE

IDENTIFICATION COLOR

Left door

Natural (White)

Right door

Orange

APPLICABLE LOCATION

IDENTIFICATION COLOR

Drip molding clip A

Gray

Drip molding clip B

Green

Front drip molding clip A <LH>

Gray

Front drip molding clip A <RH>

Yellow

Front drip molding clip B

Violet

NOTES
