GROUP 55B

AUTOMATIC AIR

CONDITIONER

CONTENTS

SERVICE SPECIFICATIONS. . . . . . .

55B-2

SPECIAL TOOL . . . . . . . . . . . . . . . . .

55B-2

TROUBLESHOOTING . . . . . . . . . . . .

55B-3

DIAGNOSIS TROUBLESHOOTING



FLOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

55B-3

DIAGNOSIS FUNCTION. . . . . . . . . . . . . . .

55B-3

DIAGNOSIS CODE CHART . . . . . . . . . . . .

55B-3

DIAGNOSTIC TROUBLE CODE



PROCEDURES. . . . . . . . . . . . . . . . . . . . . .

55B-4

TROUBLE SYMPTOM CHART. . . . . . . . . .

55B-12

SYMPTOM PROCEDURES . . . . . . . . . . . .

55B-12

SERVICE DATA REFERENCE TABLE  . . .

55B-24

ACTUATOR TEST TABLE . . . . . . . . . . . . .

55B-25

CHECK AT THE COMBINATION METER



(METER AND A/C-ECU) TERMINALS . . . .

55B-26

ON-VEHICLE SERVICE. . . . . . . . . . .

55B-28

IDLE-UP OPERATION CHECK  . . . . . . . . .

55B-28

AUTOMATIC AIR CONDITIONER



PANEL ASSEMBLY (A/C-ECU) . . . . .

55B-29

REMOVAL AND INSTALLATION  . . . . . . . .

55B-29

DISASSEMBLY AND REASSEMBLY . . . . .

55B-31

HEATER UNIT  . . . . . . . . . . . . . . . . . .

55B-32

REMOVAL AND INSTALLATION  . . . . . . . .

55B-32

DISASSEMBLY AND REASSEMBLY . . . . .

55B-32

SENSORS . . . . . . . . . . . . . . . . . . . . . .

55B-33

REMOVAL AND INSTALLATION  . . . . . . . .

55B-33

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

55B-34

COMPRESSOR ASSEMBLY . . . . . . .

55B-35

REMOVAL AND INSTALLATION <4G1> . .

55B-35

OTHER PARTS. . . . . . . . . . . . . . . . . .

55B-36

OTHER PARTS . . . . . . . . . . . . . . . . . . . . . .

55B-36

Main

Index

Group

TOC

SERVICE SPECIFICATIONS

AUTOMATIC AIR CONDITIONER

55B-2

SERVICE SPECIFICATIONS

M1554000300243

Item

Standard value

Idle speed r/min (N or P range)

750

± 50

Idle-up speed r/min (N or P range)

850

± 100

Resistance value for air mixing damper control motor
and potentiometer k

Ω

MAX HOT

Approximately 1.20

MAX COOL

Approximately 4.80

Resistance value for power transistor k

Ω

Approximately 11

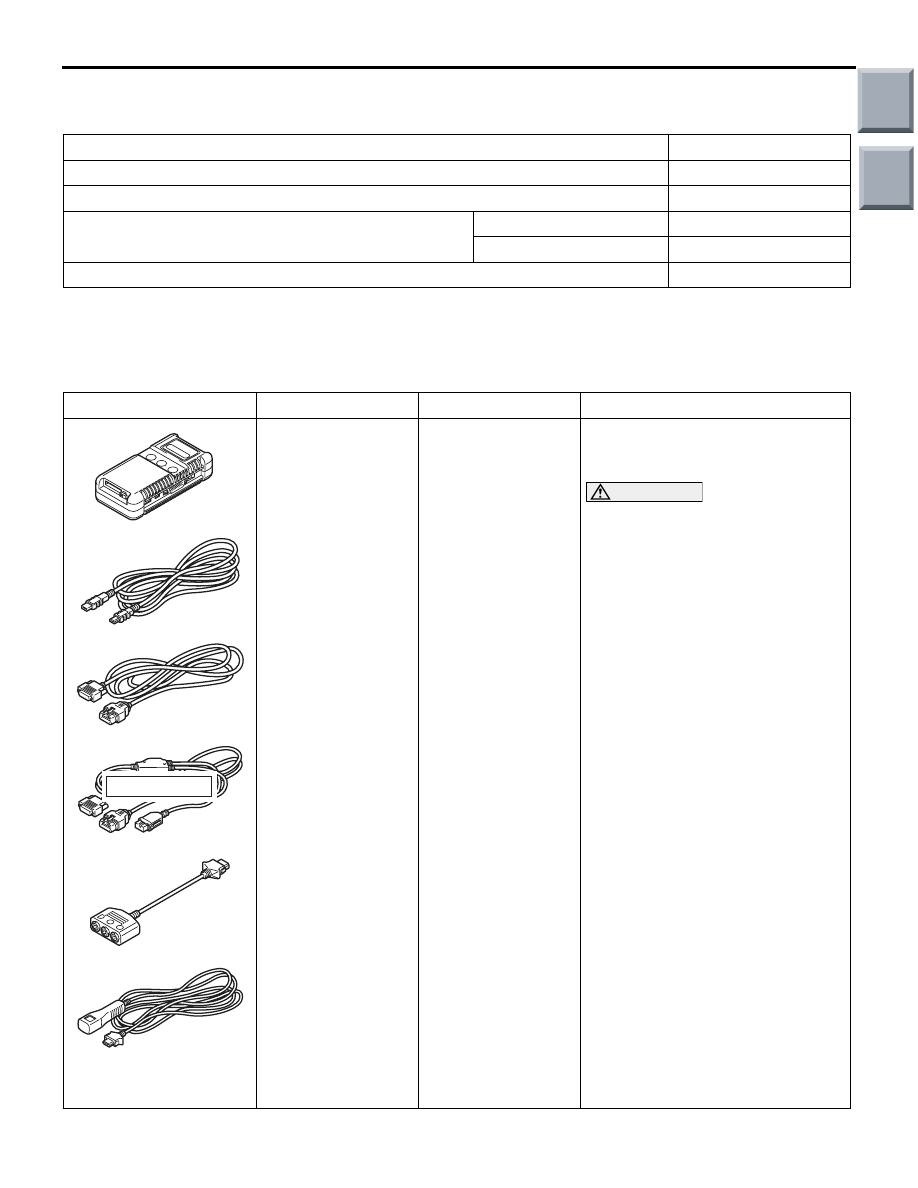

SPECIAL TOOL

M1555000600139

Tool

Number

Name

Use

MB991910

MB991826

MB991955

MB991911

MB991824

MB991827

MB991825

A

B

C

D

E

F

DO NOT USE

MB991955
A: MB991824
B: MB991827
C: MB991910
D: MB991911
E: MB991825
F: MB991826

M.U.T.-III
sub-assembly

a. Vehicle

Communication
Interface (V.C.I.)

b. M.U.T.-III USB

cable

c. M.U.T.-III main

harness A
(Vehicles with
CAN
communication
system)

d. M.U.T.-III main

harness B
(Vehicles without
CAN
communication
system)

e. M.U.T.-III

measure adapter

f. M.U.T.-III Trigger

harness

Check the air conditioner (The
M.U.T.-III DTCs display, service
data display and actuator test)

For vehicles with CAN
communication, use M.U.T.-III
main harness A to send
simulated vehicle speed. If you
connect M.U.T.-III main harness B
instead, the CAN communication
does not function correctly.

CAUTION

Main

Index

Group

TOC

TROUBLESHOOTING

AUTOMATIC AIR CONDITIONER

55B-3

TROUBLESHOOTING

DIAGNOSIS TROUBLESHOOTING FLOW

M1554004700500

Refer to GROUP 00, Comtents Troubleshoot-
ing/Inspection Service Points

P.00-5

.

DIAGNOSIS FUNCTION

M1554004800477

HOW TO READ DIAGNOSIS CODE

Connect the M.U.T.-III to the 16-pin diagnosis con-
nector to read diagnosis code (Refer to GROUP 00,
Diagnosis Function

P.00-7

).

HOW TO ERASE DIAGNOSIS CODE

Refer to GROUP 00, Diagnosis Function

P.00-7

.

DIAGNOSIS CODE CHART

M1554004900753

Code No.

Diagnostic item

Reference
page

Service data
display
contents when
diagnosis code
is set

B1001

Interior temperature sensor system (short circuit)

P.55B-4

25

°C

B1002

Interior temperature sensor system (open circuit)

B1041

Potentiometer system for the air mix damper (short
to power supply)

P.55B-6

Moved to MAX
COOL position

B1042

Potentiometer system for the air mix damper (short
to earth or open circuit)

B1045

Motor drive system for the air mix damper

P.55B-8

−

B1081

Communication error with control parts

P.55B-10

−

B1011

Ambient temperature sensor system (short circuit) Refer to GROUP 55A,

DIAGNOSIS CODE CHART

P.55A-5

B1012

Ambient temperature sensor system (open circuit)

B1021

Air thermo sensor system (short circuit)

B1022

Air thermo sensor system (open circuit)

B1082

Automatic/manual types abnormal error

U1073

Bus off error

Refer to
GROUP 54A,
COMBINATIO
N METER

P.54A-31

−

U1100

Engine-ECU time-out

U1101
U1102

ABS-ECU time-out

U1106

EPS-ECU time-out

U1109

ETACS-ECU time-out

U1120

Failure information on engine-ECU (related to
engine)

Main

Index

Group

TOC

TROUBLESHOOTING

AUTOMATIC AIR CONDITIONER

55B-4

DIAGNOSTIC TROUBLE CODE
PROCEDURES

Code No.B1001,B1002: Interior temperature sensor system

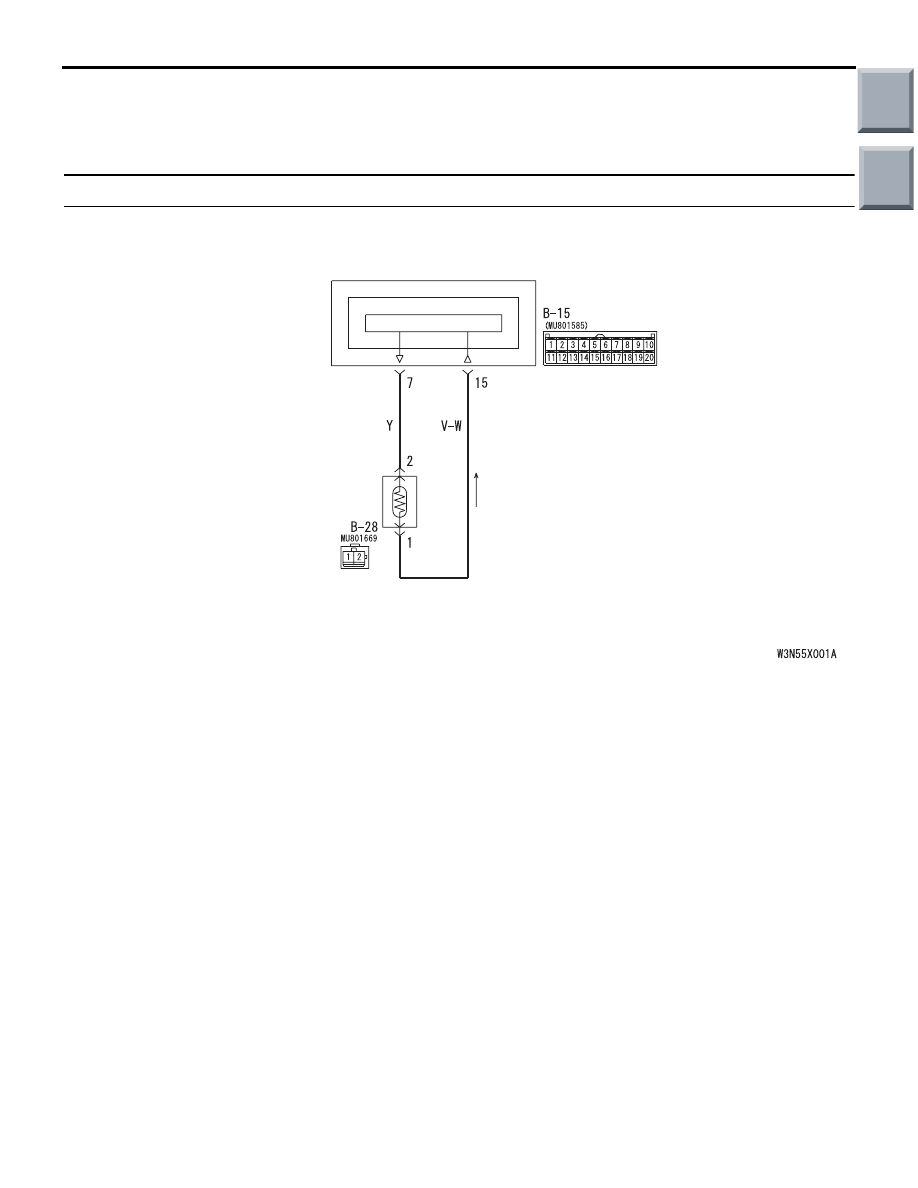

SENSOR CIRCUIT

METER AND A/C-ECU

COMBINATION
METER

INTERIOR
TEMPERATURE
SENSOR

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Gray     R : Red     P : Pink     V : Violet

Interior Temperature Sensor Circuit

DIAGNOSIS CODE SET CONDITION

This code is set when the interior temperature sensor
circuit is open (Code No.B1002) or is short (Code
No.B1001).

POSSIBLE CAUSES

• Malfunction of the interior temperature sensor

• Damaged the wiring harness or connectors

• Malfunction of the combination meter (meter and

A/C-ECU)
