Mitsubishi Colt Ralliart. Manual - part 515

Child restraint bracket removal

•

Rear bumper assembly (Refer to
GROUP 51, Rear Bumper Assembly

P.51-7

.)

10. Child restraint bracket

Rear pillar inner panel removal
steps

•

Quarter trim upper (Refer to GROUP
52A, Interior trim

P.52A-11

.)

11. Rear pillar inner panel <Vehicles with

RALLIART Version-R>

LOOSE PANEL

BODY

42-82

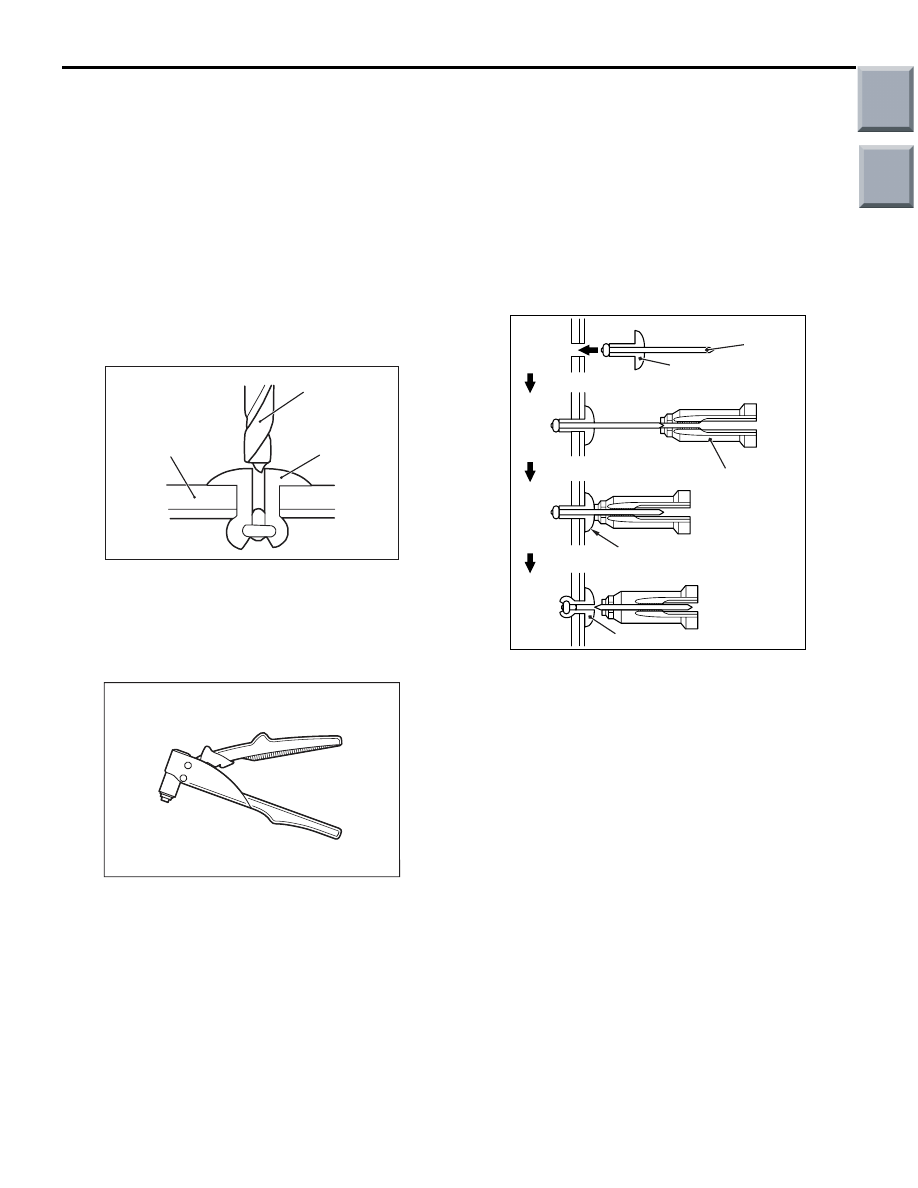

REMOVAL SERVICE POINT
<<A>> RIVET REMOVAL

AC303663AH

Rivet

Drill

Upper frame to
front pillar brace

Use a drill (4.0 mm) to make a hole in the rivet to
break it, and then remove the rivet.

INSTALLATION SERVICE POINT
>>A<< RIVET INSTALLATION

AC205819AB

Recommended tool

Use recommended tool shown in the illustration to
connect the rivet by the following procedure.

AC601325

AC

1

2

3

4

Section A

Flange

Rivet

Rivet

Recommended
tool

1. Insert the rivet into the base material (upper frame

to front pillar brace and front fender side bracket).

2. Place the recommended tool over section A of the

rivet.

3. While pushing the flange surface of the rivet with

the recommended tool, press the handle of the
tool.

4. The thin part of section A of the rivet will break

and the rivet will then be attached.

Main

Index

Group

TOC

GROUP 52A

INTERIOR

CONTENTS

SPECIAL TOOL . . . . . . . . . . . . . . . . .

52A-2

INSTRUMENT PANEL



ASSEMBLY*  . . . . . . . . . . . . . . . . . . .

52A-3

REMOVAL AND INSTALLATION . . . . . . . .

52A-3

DISASSEMBLY AND REASSEMBLY. . . . .

52A-8

SYSTEM UP TRAY  . . . . . . . . . . . . . .

52A-9

REMOVAL AND INSTALLATION . . . . . . . .

52A-9

FLOOR CONSOLE ASSEMBLY . . . .

52A-10

REMOVAL AND INSTALLATION <M/T>  . .

52A-10

TRIMS. . . . . . . . . . . . . . . . . . . . . . . . .

52A-11

INTERIOR TRIM . . . . . . . . . . . . . . . . . . . . .

52A-11

REMOVAL AND INSTALLATION . . . . . . . .

52A-11

DOOR TRIM . . . . . . . . . . . . . . . . . . . . . . . .

52A-13

REMOVAL AND INSTALLTION . . . . . . . . .

52A-13

TAILGATE TRIM . . . . . . . . . . . . . . . . . . . . .

52A-15

REMOVAL AND INSTALLATION . . . . . . . .

52A-15

HEADLINING . . . . . . . . . . . . . . . . . . .

52A-16

REMOVAL AND INSTALLATION . . . . . . . .

52A-16

DISASSEMBLY AND REASSEMBLY. . . . .

52A-19

INSIDE REAR VIEW MIRROR . . . . . .

52A-19

FRONT SEAT ASSEMBLY* . . . . . . . .

52A-20

REMOVAL AND INSTALLATION



<Except RECARO seat> . . . . . . . . . . . . . . .

52A-20

REMOVAL AND INSTALLATION



<RECARO seat> . . . . . . . . . . . . . . . . . . . . .

52A-22

DISASSEMBLY AND REASSEMBLY



<Except RECARO seat> . . . . . . . . . . . . . . .

52A-23

DISASSEMBLY AND REASSEMBLY



<RECARO seat> . . . . . . . . . . . . . . . . . . . . .

52A-26

REAR SEAT ASSEMBLY. . . . . . . . . .

52A-27

REMOVAL AND INSTALLATION  . . . . . . . .

52A-27

DISASSEMBLY AND REASSEMBLY . . . . .

52A-28

FRONT SEAT BELT* . . . . . . . . . . . . .

52A-30

REMOVAL AND INSTALLATION  . . . . . . . .

52A-30

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52A-31

REAR SEAT BELT . . . . . . . . . . . . . . .

52A-32

REMOVAL AND INSTALLATION  . . . . . . . .

52A-32

WANINGS REGARDING SERVICING OF SUPPLEMENTAL RESTRAINT SYSTEM (SRS) EQUIPPED VEHICLES

WARNING

•

Improper service or maintenance of any component of the SRS, or any SRS-related component, can lead to

personal injury or death to service personnel (from inadvertent firing of the air bag) or to the driver and

paassenger (from rendering the SRS inoperative).

•

Service or maintenance of any SRS component or SRS-related component must be performed only at an

authorized MITSUBISHI dealer.

•

MITSUBISHI dealer personnel must thoroughly review this manual, and especially its GROUP 52B - Supplemental

Restraint System (SRS) before beginning any service or maintenance of any component of the SRS or any

SRS-related component.

NOTE

The SRS includes the following components: SRS air bag control unit, SRS warning light, front impact sensors, air bag module,

clock spring, and interconnecting wiring. Other SRS-related components (that may have to be removed/installed in connection

with SRS service or maintenance) are indicated in the table of contents by an asterisk (*).

Main

Index

Group

TOC

SPECIAL TOOL

INTERIOR

52A-2

SPECIAL TOOL

M1521000600383

Tool

Tool number

Name

Use

MB990784

MB990784

Ornament remover

Removal of switch, trim, etc.

Main

Index

Group

TOC

INSTRUMENT PANEL ASSEMBLY

INTERIOR

52A-3

INSTRUMENT PANEL ASSEMBLY

REMOVAL AND INSTALLATION

M1521001701308

WARNING

For removal and installation of the passenger's side air bag module, always observe the
service procedures described in GROUP 52B, Driver’s, Front Passenger’s Air Bag Module(s)
and Clock Spring (Refer to

P.52B-145

).

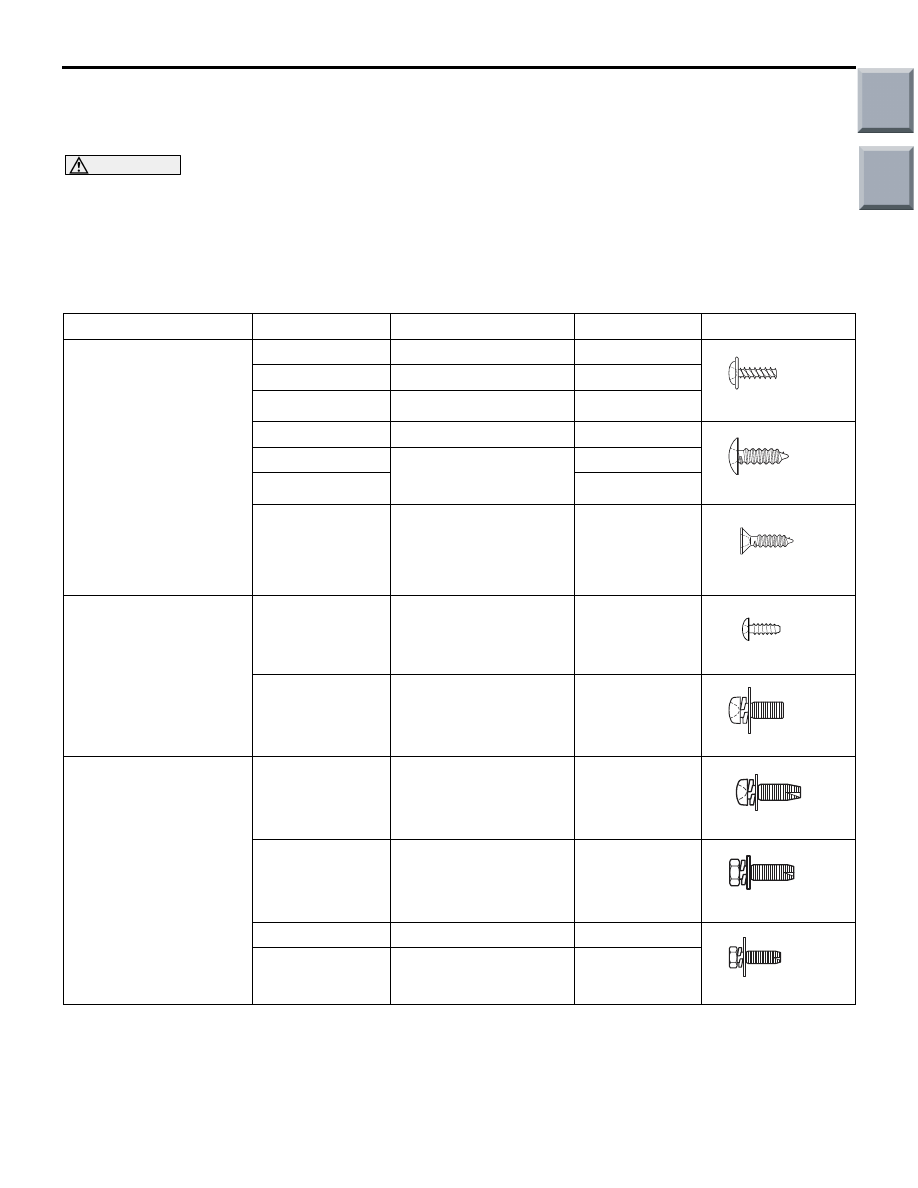

The following bolts and screws are used for installing the instrument panel. Bolts and screws are indicated as
marks shown in the illustration in the sections of "Removal and Installation" and "Disassembly and Assem-
bly."

Name

Symbol

Size (D

× L) mm

Colour

Shape

Tapping screw

a

4

× 12

-

AC104436

b

5

× 12

-

c

5

× 20

-

d

5

× 12

-

AC104450

e

5

× 16

-

f

Black

g

5

× 20

Black

AC104448

Washer assembly screw h

5

× 12

-

AC104931

i

5

× 16

Black

AC104424

Washer assembly bolt

j

5

× 12

-

AC104420

k

6

× 12

-

AC104416

l

6

× 16

-

AC104417

m

6

× 20

-
