Mitsubishi Colt Ralliart. Manual - part 164

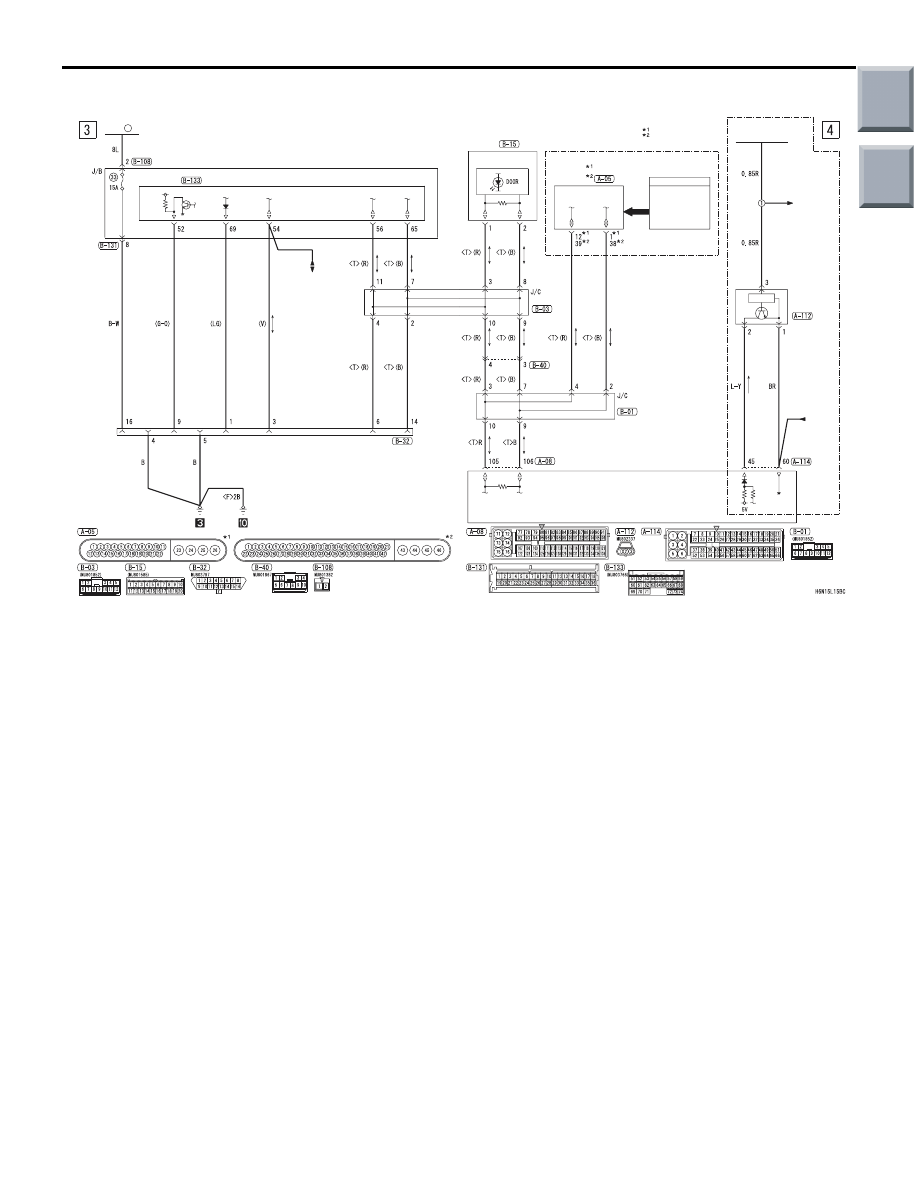

DOOR AJAR WARNING BUZZER

CIRCUIT DIAGRAMS

90-81

DOOR AJAR WARNING BUZZER (CONTINUED)

ENGINE-CVT-ECU <CVT>
ENGINE-ECU <M/T>

ENGINE
CONTROL
RELAY

SECONDARY
SPEED
SENSOR

INVECS-III
CVT

·ENGINE
 CONTROL
 SYSTEM
·INVECS-III
 CVT

(CAN2)

INPUT SIGNAL

ABS-ECU

<M/T>

<CVT>

·FRONT WHEEL
 SPEED SENSOR
·REAR WHEEL
 SPEED SENSOR

NOTE

: 4A91
: 4G15

ASC-ECU

FUSIBLE
LINK

6

FRONT
SIDE

·FOG LAMP
·HEADLAMP
·REAR WIPER AND
 WASHER
·TAIL LAMP,
 POSITION LAMP,
 LICENCE PLATE
 LAMP AND LIGHTING
 MONITOR BUZZER
·TURN-SIGNAL LAMP AND
 HAZARD WARNING LAMP
·WINDSHIELD WIPER AND
 WASHER

ETACS-ECU

DIAGNOSIS CONNECTOR

(CAN1)

COMBINATION
METER

Main

Index

Group

TOC

SPARE CONNECTOR (FOR REMOTE CONTROL POLE)

CIRCUIT DIAGRAMS

90-82

SPARE CONNECTOR (FOR REMOTE CONTROL POLE)

M1901023000087

SPARE CONNECTOR
(FOR REMOTE CONTROL POLE)

SPARE CONNECTOR
(FOR REMOTE CONTROL POLE)

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple

Main

Index

Group

TOC

GROUP 23A

CVT

CONTENTS

SERVICE SPECIFICATIONS. . . . . . .

23A-3

LUBRICANTS  . . . . . . . . . . . . . . . . . .

23A-3

SEALANTS AND ADHESIVES . . . . .

23A-3

SPECIAL TOOLS. . . . . . . . . . . . . . . .

23A-4

TROUBLESHOOTING CVT . . . . . . . .

23A-7

STANDARD FLOW OF DIAGNOSIS
TROUBLESHOOTING  . . . . . . . . . . . . . . . .

23A-7

LEARNED VALUE INITIALIZATION



PROCEDURE FOR CVT  . . . . . . . . . . . . . .

23A-7

CVT FLUID PRESSURE CONTROL



LEARNING PROCEDURE . . . . . . . . . . . . .

23A-8

DIAGNOSIS FUNCTION. . . . . . . . . . . . . . .

23A-9

ROAD TEST . . . . . . . . . . . . . . . . . . . . . . . .

23A-10

RATIO PATTERN . . . . . . . . . . . . . . . . . . . .

23A-13

DAMPER CLUTCH CONTROL. . . . . . . . . .

23A-13

INSPECTION CHART FOR DIAGNOSIS



CODES . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23A-14

INSPECTION PROCEDURES FOR



DIAGNOSIS CODE . . . . . . . . . . . . . . . . . . .

23A-15

INSPECTION CHART FOR TROUBLE



SYMPTOMS  . . . . . . . . . . . . . . . . . . . . . . . .

23A-114

INSPECTION PROCEDURES FOR



TROUBLE SYMPTOM  . . . . . . . . . . . . . . . .

23A-115

DATA LIST REFERENCE TABLE. . . . . . . .

23A-123

ACTUATOR TEST JUDGMENT VALUE . . .

23A-125

CHECK AT ENGINE-CVT-ECU



TERMINALS  . . . . . . . . . . . . . . . . . . . . . . . .

23A-125

OSCILLOSCOPE INSPECTION



PROCEDURE . . . . . . . . . . . . . . . . . . . . . . .

23A-128

TROUBLESHOOTING CVT KEY



INTERLOCK AND SHIFT LOCK



MECHANISMS  . . . . . . . . . . . . . . . . . .

23A-129

INSPECTION CHART FOR TROUBLE



SYMPTOMS  . . . . . . . . . . . . . . . . . . . . . . . .

23A-129

INSPECTION PROCEDURES FOR



TROUBLE SYMPTOM  . . . . . . . . . . . . . . . .

23A-129

Continued on next page

Main

Index

Group

TOC

23A-2

ON-VEHICLE SERVICE. . . . . . . . . . .

23A-132

ESSENTIAL SERVICE . . . . . . . . . . . . . . . .

23A-132

TRANSMISSION FLUID (CVT FLUID)



CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23A-132

TRANSMISSION FLUID (CVT FLUID)
REPLACEMENT . . . . . . . . . . . . . . . . . . . . .

23A-133

TRANSMISSION FLUID (CVT FLUID)



COOLER LINE FLUSHING. . . . . . . . . . . . .

23A-134

INHIBITOR SWITCH CONTINUITY



CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23A-135

INHIBITOR SWITCH AND CONTROL



CABLE ADJUSTMENT . . . . . . . . . . . . . . . .

23A-135

CVT CONTROL COMPONENT



LOCATION . . . . . . . . . . . . . . . . . . . . . . . . .

23A-136

CVT CONTROL COMPONENT CHECKS  .

23A-137

INHIBITOR SWITCH CHECK . . . . . . . . . . .

23A-137

STOP LAMP SWITCH CHECK. . . . . . . . . .

23A-137

CVT CONTROL RELAY CHECK  . . . . . . . .

23A-137

CVT CONTROL SOLENOID VALVE



ASSEMBLY CHECK . . . . . . . . . . . . . . . . . .

23A-137

CVT FLUID TEMPERATURE SENSOR



CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23A-138

TORQUE CONVERTER STALL TEST . . . .

23A-139

HYDRAULIC PRESSURE TESTS  . . . . . . .

23A-140

SELECTOR LEVER OPERATION



CHECK  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23A-143

KEY INTERLOCK/SHIFT LOCK



MECHANISM CHECK AND



ADJUSTMENT  . . . . . . . . . . . . . . . . . . . . . .

23A-144

TRANSMISSION CONTROL  . . . . . . .

23A-146

REMOVAL AND INSTALLATION  . . . . . . . .

23A-146

CVT KEY INTERLOCK AND



SHIFT LOCK MECHANISMS . . . . . . .

23A-148

REMOVAL AND INSTALLATION  . . . . . . . .

23A-148

TRANSMISSION ASSEMBLY  . . . . . .

23A-150

REMOVAL AND INSTALLATION  . . . . . . . .

23A-150

VALVE BODY ASSEMBLY,



SENSORS . . . . . . . . . . . . . . . . . . . . . .

23A-155

REMOVAL AND INSTALLATION  . . . . . . . .

23A-155

ATF WARMER (ATF COOLER) . . . . .

23A-159

REMOVAL AND INSTALLATION  . . . . . . . .

23A-159

THERMO VALVE CHECK. . . . . . . . . . . . . .

23A-160
