Mitsubishi Colt Ralliart. Manual - part 142





ENGINE COMPARTMENT

CONFIGURATION DIAGRAMS

80-6

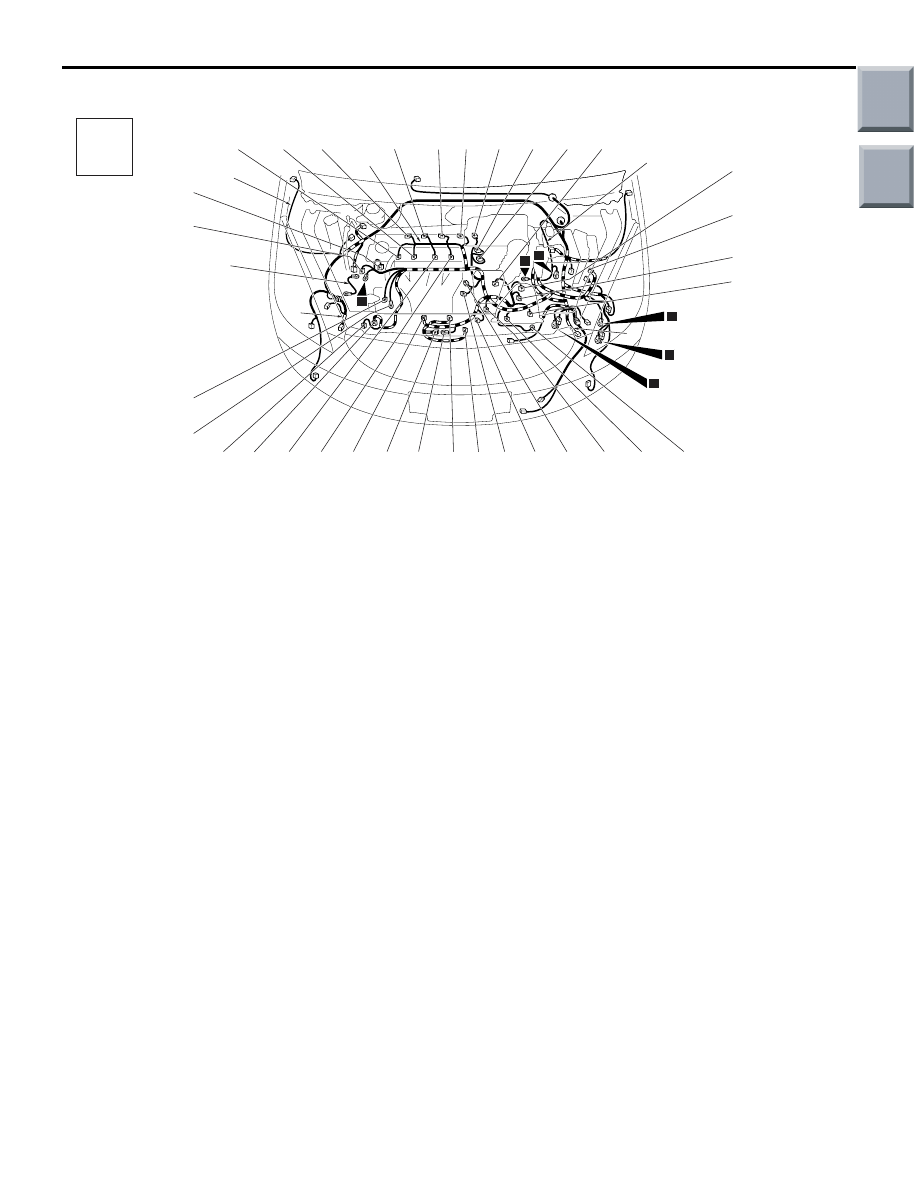

ENGINE COMPARTMENT <4A91-CVT> (CONTINUED)

AC507390

Connector
symbol

-101
thru
-135

A

Connector colour
code
B : Black
BR : Brown
DG:Dark grey
G : Green
GR : Grey
L : Blue
None : Milk white
O : Orange
R : Red
V : Violet
Y : Yellow

Control wiring
harness

Front wiring
harness

Earth cable

Battery wiring
harness

A-126

A-135

A-103

A-102

A-127

A-101

A-111

A-131

A-132

A-104

A-133

A-130

A-105

A-129

A-124

A-125

A-128

2

Y

AC

A-112

A-121

A-108

A-122

A-123

A-113

A-114

A-116

A-119

A-118

A-117

A-120

A-107

A-106

A-109

A-110

1

8

7

9

16

Y

A-101 (2-B)

Oil feeder control valve

A-102 (2-GR)

Injector No.1

A-103 (2-GR)

Injector No.2

A-104 (2-GR)

Injector No.3

A-105 (2-GR)

Injector No.4

A-106 (4)

Manifold absolute pressure sensor

A-107 (6-B)

Electronic control throttle valve

A-108 (2-B)

Purge control solenoid valve

A-109 (6-GR)

EGR valve

A-110 (3-B)

Camshaft position sensor

A-111 (1-B)

Noise condenser

A-112 (3-B)

Secondary speed sensor

A-113 (3-B)

Line pressure sensor

A-114 (66-GR) Engine-CVT-ECU
A-116 (3-B)

Primary speed sensor

A-117 (10-GR) CVT control solenoid valve assembly
A-118 (3-B)

Primary pressure sensor

A-119 (10-B)

Inhibitor switch

A-120 (3-GR)

Turbine speed sensor

A-121 (2-B)

Engine coolant temperature sensor

A-122 (4-GR)

Oxygen sensor (Front)

A-123 (3-DG)

Ignition coil No.4

A-124 (1)

Starter

A-125 (1-B)

Starter

A-126 (3-DG)

Ignition coil No.3

A-127 (3-DG)

Ignition coil No.2

A-128 (2-GR)

Detonation sensor

A-129 (1-L)

Engine oil pressure switch

A-130 (1-B)

A/C compressor

A-131 (4-GR)

Alternator

A-132 (1)

Alternator

A-133 (3-B)

Crank angle sensor

A-135 (3-DG)

Ignition coil No.1

Main

Index

Group

TOC

ENGINE COMPARTMENT

CONFIGURATION DIAGRAMS

80-7

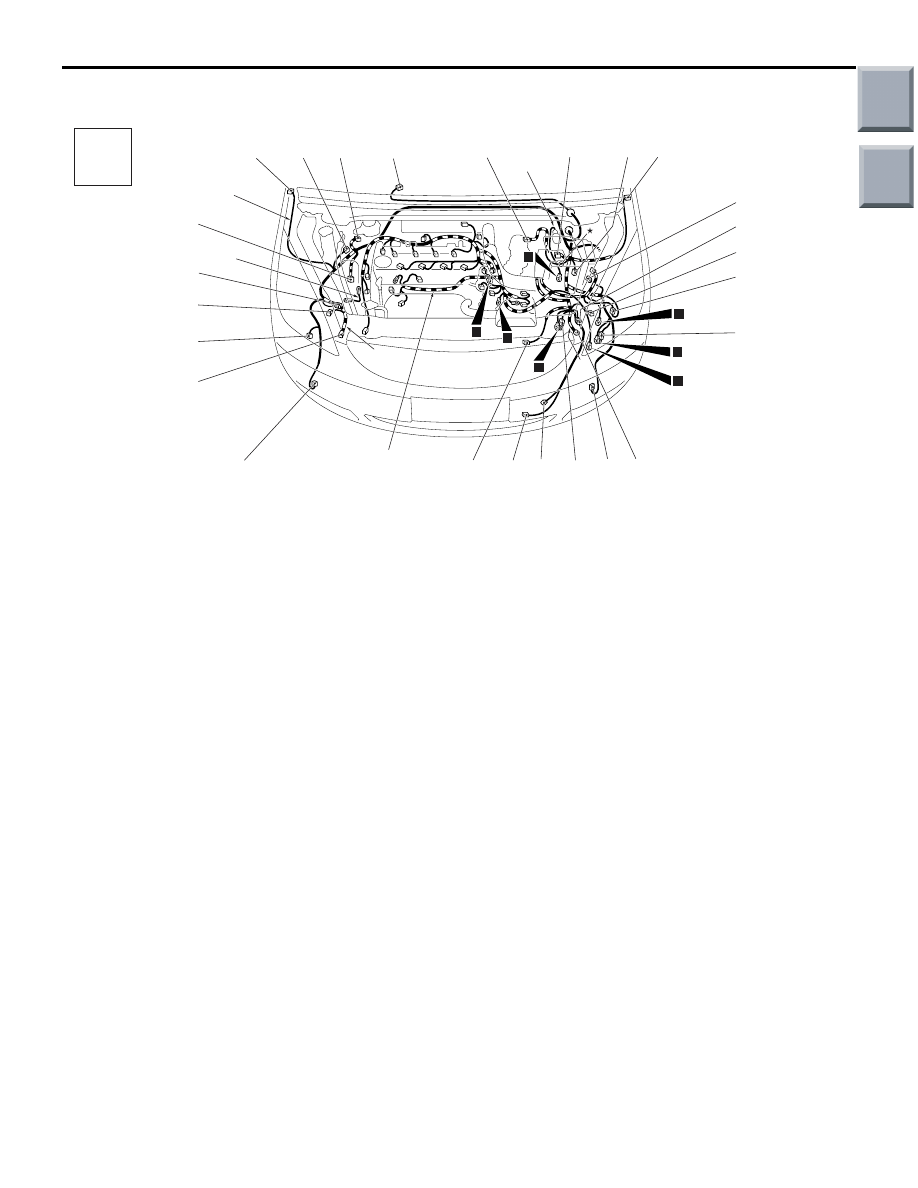

ENGINE COMPARTMENT <4G15>

M1801000303120

AC600829

Control wiring
harness

Front wiring
harness

Earth cable

Battery wiring
harness

Connector
symbol

-01
thru
-35

A

Connector colour
code
B : Black
BR : Brown
DG: Dark grey
G : Green
GR : Grey
L : Blue
None : Milk white
O : Orange
R : Red
V : Violet
Y : Yellow

A-04

A-02

A-01

A-03

A-29

A-28

A-25

A-24

A-35

A-22

Y

AB

A-05

A-06

A-07

A-34

A-08

A-17

A-11

A-12

A-30

A-15

A-13

A-18

A-19

A-20

A-31

7

2

8

9

Y

16

17

18

A-01

(2-GR)

Side turn-signal lamp (RH)

A-02

(3-B)

A/C pressure sensor

A-03

(2-GR)

Blake fluid level switch

A-04

(5-GR)

Windshield wiper motor

A-05

(46-B)

ASC-ECU

A-06

(2-B)

Front wheel speed sensor (LH)

A-07

(2-GR)

Side turn-signal lamp (LH)

A-08

(66-GR) Engine-ECU

A-11

(2-GR)

Spare connector (for remote control
pole)

A-12

(12-B)

Front combination lamp (LH)

A-13

(2-Y)

Front impact sensor (LH)

A-15

(2-B)

Fog lamp (LH)

A-17

(12-B)

Front wiring harness and control
wiring harness combination

A-18

(1-B)

Horn

A-19

(2-B)

Ambient temperature sensor

A-20

(4)

Cooling fan motor

A-22

(2-B)

Fog lamp (RH)

A-24

(2-Y)

Front impact sensor (RH)

A-25

(12-B)

Front combination lamp (RH)

A-28

(2-GR)

Spare connector (for headlamp
control)

A-29

(2-B)

Front wheel speed sensor (RH)

A-30

(6-GR)

J/C (Earth8)

A-31

(6-GR)

J/C (Earth7)

A-34

(4-GR)

Air flow sensor

A-35

(2)

Washer motor

Main

Index

Group

TOC

ENGINE COMPARTMENT

CONFIGURATION DIAGRAMS

80-8

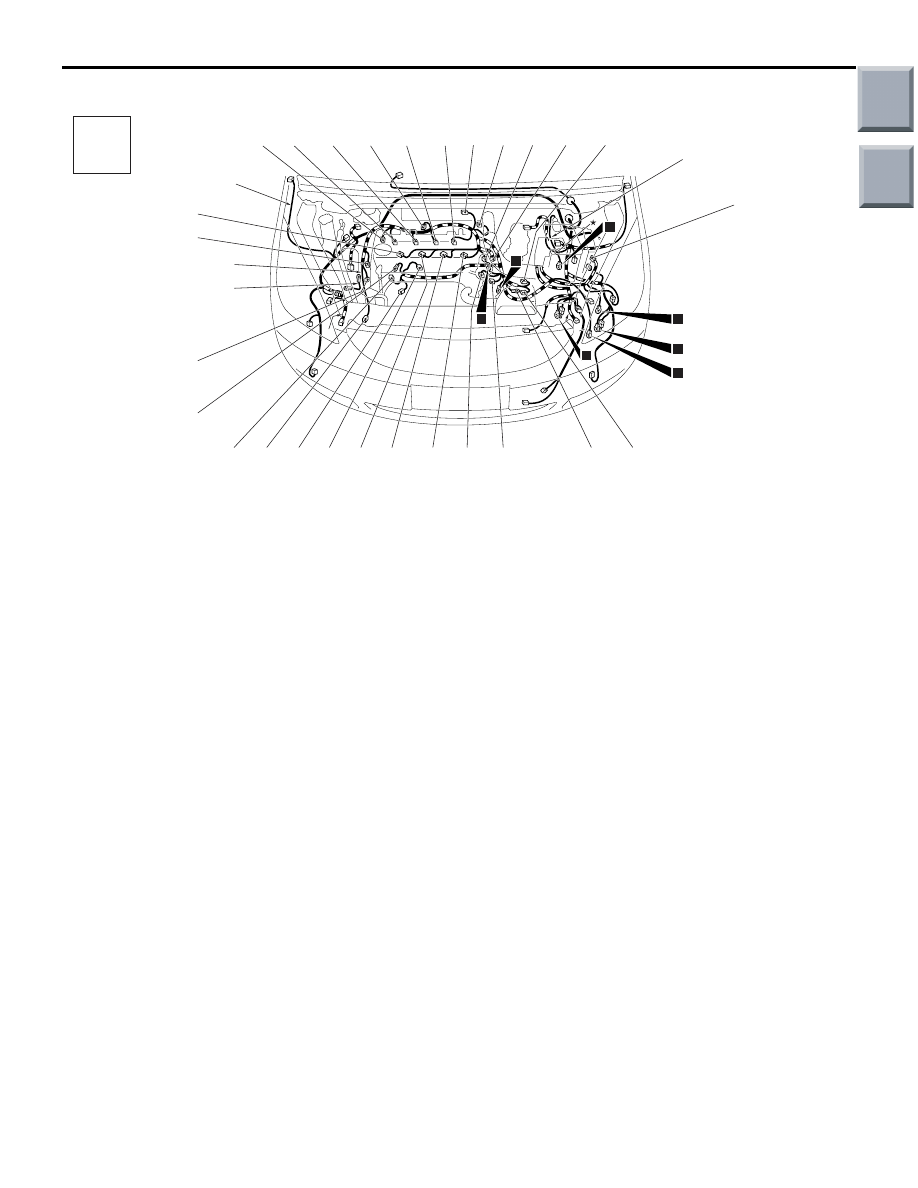

ENGINE COMPARTMENT <4G15> (CONTINUED)

AC600829

Control wiring
harness

Front wiring
harness

Earth cable

Battery wiring
harness

Connector
symbol

-101
thru
-138

A

Connector colour
code
B : Black
BR : Brown
DG: Dark grey
G : Green
GR : Grey
L : Blue
None : Milk white
O : Orange
R : Red
V : Violet
Y : Yellow

A-105

A-136

A-103

A-102

A-101

A-104

A-122

A-133

A-135

A-132

A-129

A-130

A-131

A-128

A-126

A-127

Y

AC

A-138

A-111

A-110

A-107

A-108

A-114

A-124

A-125

A-121

A-137

A-123

8

7

9

16

2

Y

17

18

A-101 (2-B)

Oil feeder control valve

A-102 (2-GR)

Injector No.1

A-103 (2-GR)

Injector No.2

A-104 (2-GR)

Injector No.3

A-105 (2-GR)

Injector No.4

A-107 (6-B)

Electronic control throttle valve

A-108 (2-B)

Purge control solenoid valve

A-110 (3-B)

Camshaft position sensor

A-111 (1-B)

Noise condenser

A-114 (66-GR) Engine-ECU
A-121 (2-B)

Engine coolant temperature sensor

A-122 (4-GR)

Oxygen sensor (Front)

A-123 (3-DG)

Ignition coil No.4

A-124 (1)

Starter

A-125 (1-B)

Starter

A-126 (3-DG)

Ignition coil No.3

A-127 (3-DG)

Ignition coil No.2

A-128 (2)

Detonation sensor

A-129 (1-L)

Engine oil pressure switch

A-130 (1-B)

A/C compressor

A-131 (4-GR)

Alternator

A-132 (1)

Alternator

A-133 (3-DG)

Crank angle sensor

A-135 (3-DG)

Ignition coil No.1

A-136 (2-B)

Fuel pressure control solenoid valve

A-137 (2-GR)

Wastegate solenoid valve

A-138 (2-B)

Back-up lamp switch

Main

Index

Group

TOC

INSTRUMENT PANEL

CONFIGURATION DIAGRAMS

80-9

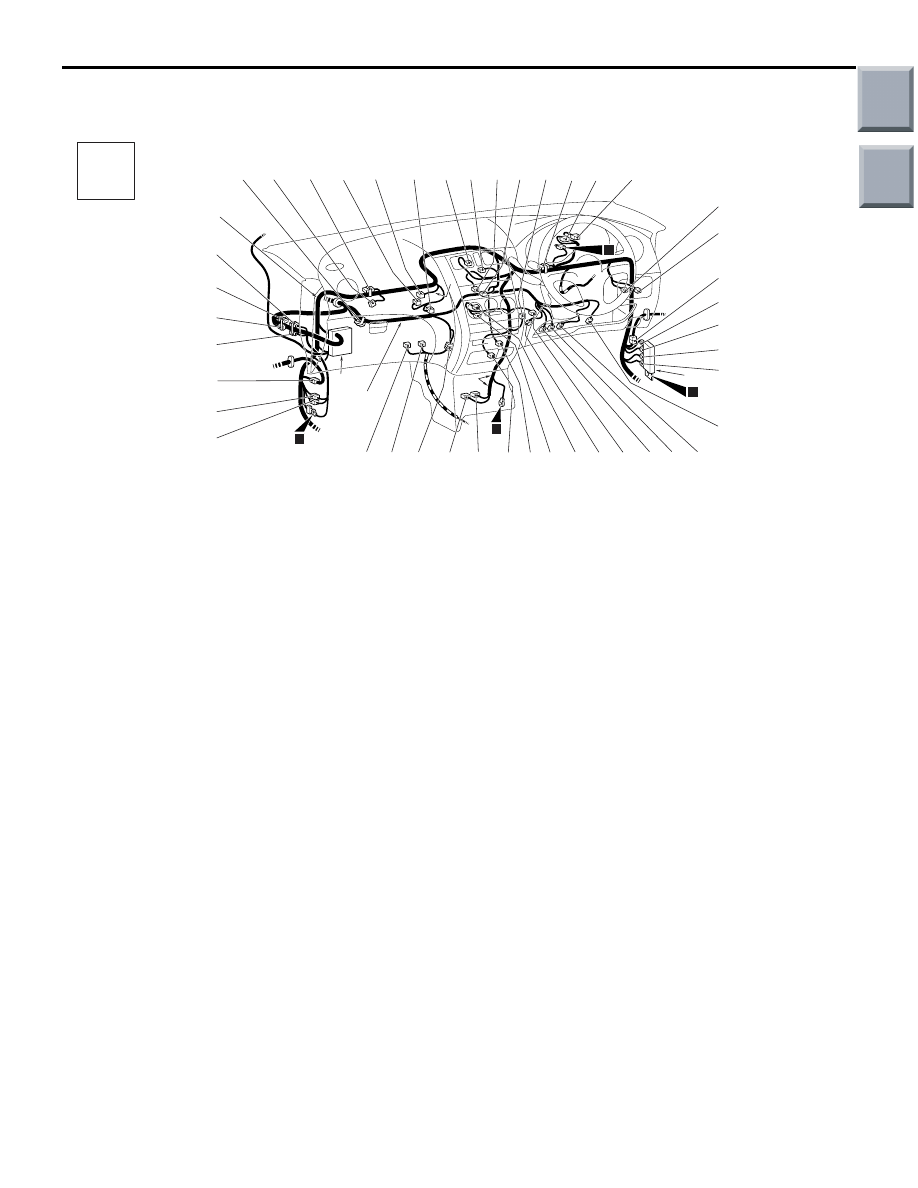

INSTRUMENT PANEL

M1801000700497

AC600830

AB

B-01

B-03

B-06

B-45

B-44

B-46

B-42

B-41

B-40

B-43

B-08

B-02

B-38

B-37

10

Front wiring
harness

J/B

Y

Instrument panel
wiring harness

Connector
symbol

-01
thru
-61

B

B-09

B-10

B-19

B-20

B-22

B-23

B-24

B-25

B-21

B-14

B-13

B-15

B-11

B-26

B-33

B-32

B-12

B-29

B-31

B-27
B-59

B-28

B-30

5

4

3

Y

J/C

Connector colour
code
B : Black
BR : Brown
DG:Dark grey
G : Green
GR : Grey
L : Blue
None : Milk white
O : Orange
R : Red
V : Violet
Y : Yellow

B-35

B-53

B-34

B-61

B-60

B-04
B-05

B-49

B-01

(12)

J/C (CAN2)

B-02

(7-GR)

Outside/inside air selection damper
control motor

B-03

(12)

J/C (CAN1)

B-04

(4)

Resistor <Manual A/C>

B-05

(5-B)

Power transistor <Automatic A/C>

B-06

(2-R)

Passenger’s (front) air bag module
(squib)

B-08

(2)

Air thermo sensor

B-09

(4)

Hazard warning switch

B-10

(2)

Blower motor

B-11

(14)

Radio and CD player

B-12

(7-GR)

Air mixing damper control motor and
potentiometer <Automatic A/C>

B-13

(2-B)

Photo sensor <Automatic A/C>

B-14

(16-B)

Combination meter

B-15

(20-B)

Combination meter

B-19

(6)

Fog lamp switch <without ASC> or fog
lamp and ASC off switch <with ASC>

B-20

(11)

Remote controlled mirror switch

B-21

(32)

Instrument panel wiring harness and
front door wiring harness (RH)
combination

B-22

(10)

J/C

B-23

(22)

J/C

B-24

(12)

J/C

B-25

(12)

J/C

B-26

(6-B)

Accelerator pedal position sensor

B-27

(4)

Stop lamp switch <4A91>

B-28

(2-B)

Interior temperature sensor
<Automatic A/C>

B-29

(1)

Parking brake switch <CVT>

B-30

(12-B)

Heater control assembly

B-31

(6-B)

Blower switch <Manual A/C>

B-32

(16-B)

Diagnosis connector

B-33

(2)

Cigarette lighter

B-34

(22-Y)

SRS-ECU

B-35

(20-Y)

SRS-ECU

B-37

(8-B)

EPS-ECU

B-38

(2-B)

EPS-ECU

B-40

(10)

Front wiring harness and instrument
panel wiring harness combination

B-41

(22)

Front wiring harness and instrument
panel wiring harness combination

B-42

(14)

Instrument panel wiring harness and
front door wiring harness (LH)
combination

B-43

(2-GR)

Diode 1 (for A/C circuit)

B-44

(2)

Spare connector (for headlamp
control)

B-45

(2-B)

Spare connector (for remote control
pole)

B-46

(2-GR)

Diode 2 (for A/C circuit)

B-49

(8)

Immobilizer-ECU

B-53

(4)

Oxygen sensor (Rear)

B-59

(6)

Stop lamp switch <4G15>

B-60

(2)

Clutch switch (for starter) <M/T>

B-61

(6-L)

Clutch switch (for engine control)
<4G15>

Main

Index

Group

TOC
