Mitsubishi 380. Manual - part 276





DOOR

BODY

42-36

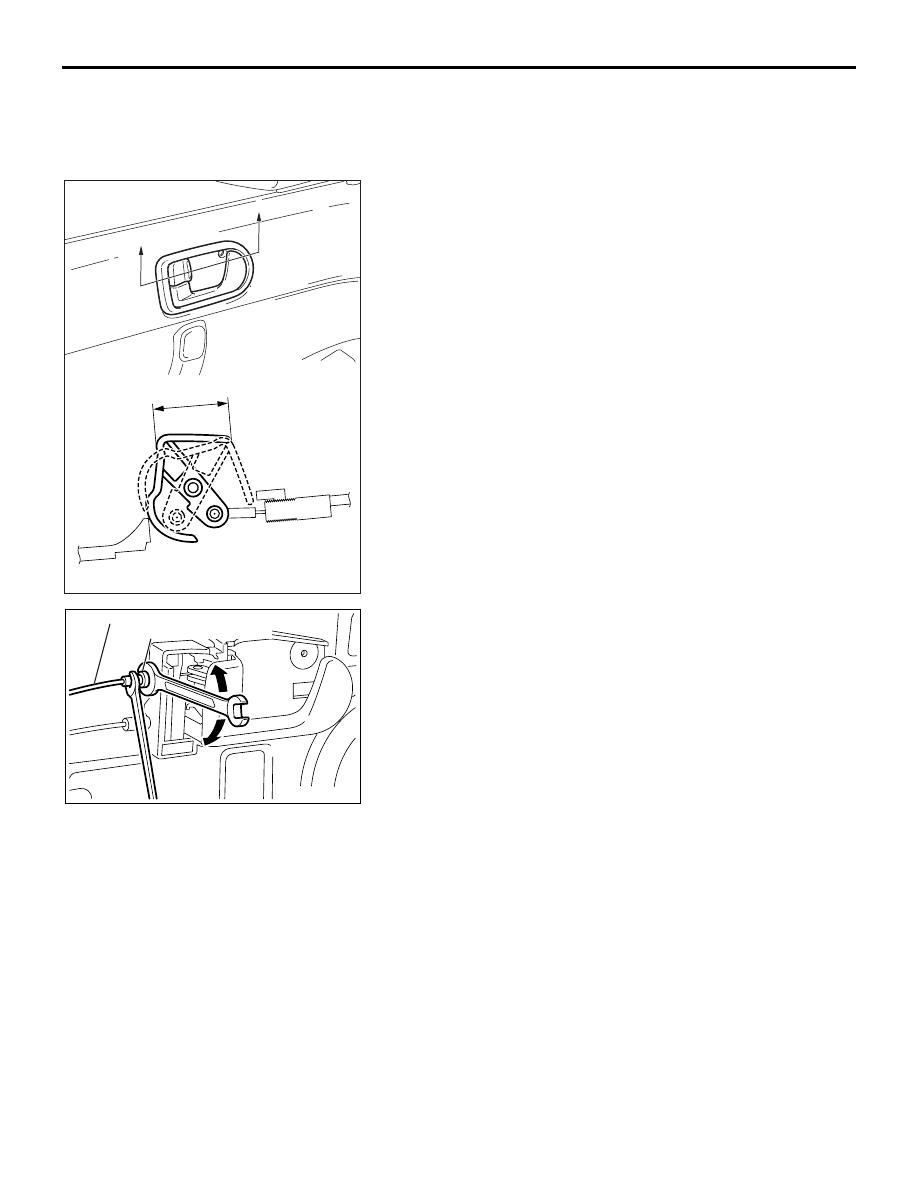

DOOR INSIDE HANDLE LOCK KNOB STROKE
CHECK

1. Remove the door trim assembly (Refer to GROUP 52A,

Door Trim

P.52A-14

).

2. Check that the door inside handle lock knob stroke is within

the standard value.

Standard value (B): 21.6 mm (0.850 inch)

3. If not within the standard value, adjust the inside handle lock

knob stroke with the outer cable end connecting the inside
handle lock knob and inside lock cable.

AC306508

AC207670

AC307030

A

B

AB

SECTION A – A

A

AC306506

AB

INSIDE LOCK CABLE

OUTER CABLE END

DOOR

BODY

42-37

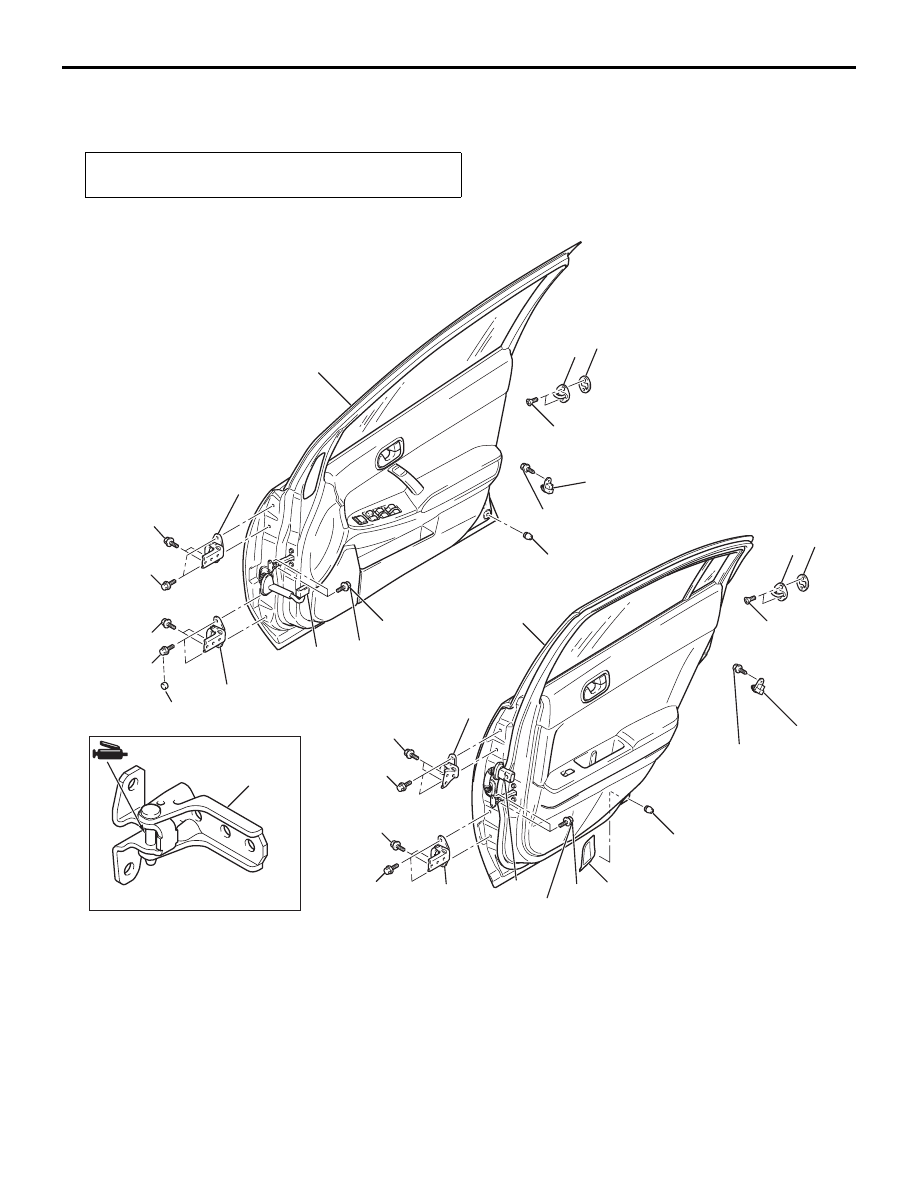

DOOR ASSEMBLY

REMOVAL AND INSTALLATION

M1423002200294

Post-installation Operation
• Door Fit Adjustment (Refer to

P.42-30

).

18DB159A

1

1

2

2

3

4

5

4

5

6

7

6

7

8

8

9

10

9

9, 10

10

<FRONT DOOR>

<REAR DOOR>

24 ± 3 N·m

18 ± 2 ft-lb

3.9 ± 1.0 N·m

35 ± 8 in-lb

24 ± 3 N·m

18 ± 2 ft-lb

3.9 ± 1.0 N·m

35 ± 8 in-lb

9.0 ± 2.0 N·m

80 ± 17 in-lb

9.0 ± 2.0 N·m

80 ± 17 in-lb

21 ± 4 N·m

16 ± 2 ftlb

27 ± 5 N·m

20 ± 4 ftlb

21 ± 4 N·m

16 ± 2 ftlb

27 ± 5 N·m

20 ± 4 ftlb

21 ± 4 N·m

16 ± 2 ftlb

27 ± 5 N·m

20 ± 4 ftlb

21 ± 4 N·m

16 ± 2 ftlb

27 ± 5 N·m

20 ± 4 ftlb

11

REMOVAL

1.

DAMPER

2.

DOOR SWITCH

>>B<<

3.

REAR DOOR PROTECTOR FILM
STRIKER REMOVAL STEPS

>>A<<

4.

STRIKER

5.

STRIKER SHIM

DOOR ASSEMBLY REMOVAL STEPS

COWL SIDE TRIM <FRONT DOOR>
(REFER TO GROUP 52A, TRIMS

P.52A-11

).

6.

HARNESS CONNECTOR

7.

DOOR CHECK MOUNTING BOLT

8.

DOOR ASSEMBLY

9.

DOOR UPPER HINGE

10.

DOOR LOWER HINGE

11.

COVER, BOLT

DOOR

BODY

42-38

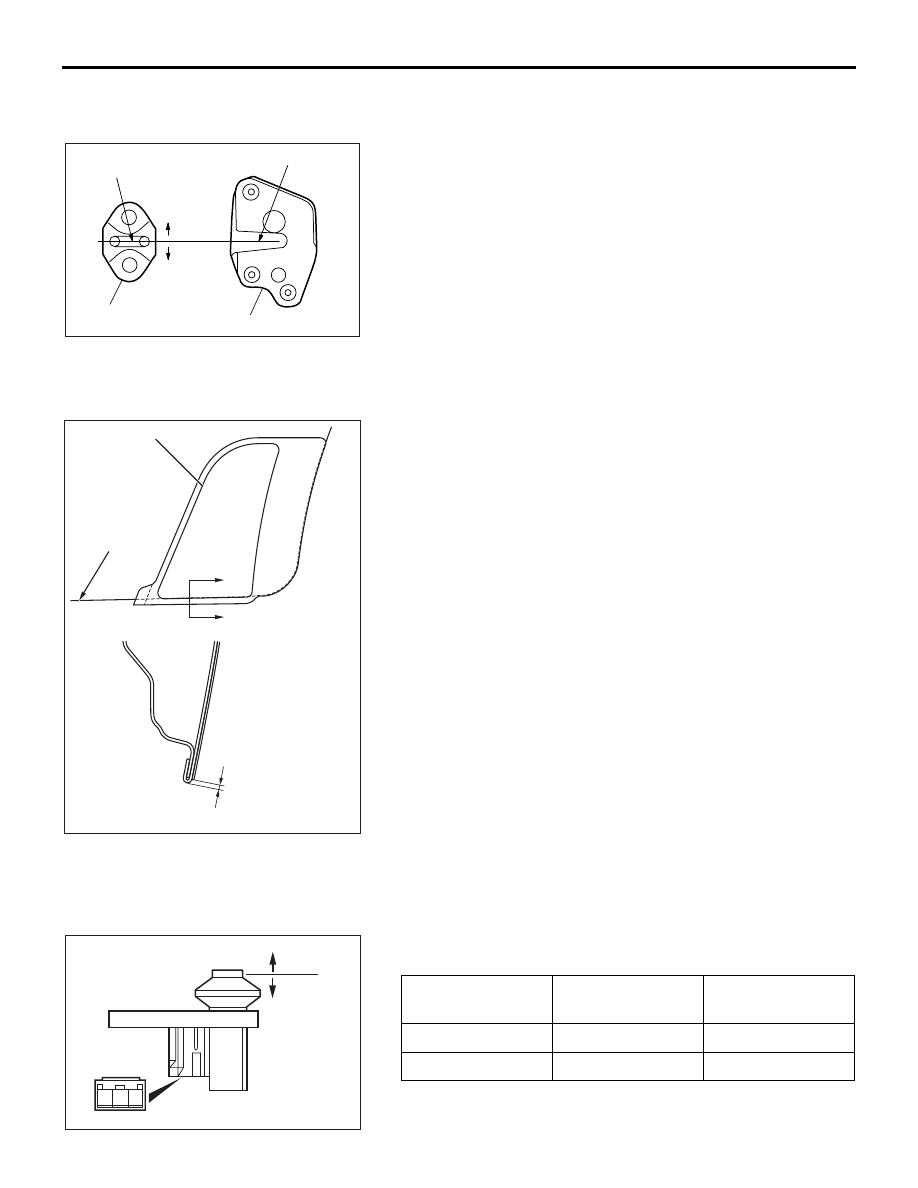

INSTALLATION SERVICE POINTS

.

>>A<< STRIKER INSTALLATION

Align the center of the striker and latch within

± 1.5 mm (0.06

inch), and install.

.

>>B<< REAR DOOR PROTECTOR FILM
INSTALLATION

Install the rear door protector film as shown.

INSPECTION

M1423006000333

DOOR SWITCH CHECK

Check continuity between the switch terminals and body
ground.

AC006126AB

STRIKER CENTER

STRIKER

LATCH CENTER

LATCH

+1.5 mm

(0.06 in)

-1.5 mm

(0.06 in)

AC306180

AC306181

AC306739

SECTION A – A

A

A

AB

DOOR PROTECTOR FILM

REAR DOOR

END LINE

0 – 1.2 (0 – 0.05)

[TARGET VALUE

1.2 (0.05)]

UNIT: mm (in)

SWITCH
POSITION

TESTER
CONNECTION

SPECIFIED
CONDITION

Released (ON)

− body ground

Less than 2 ohms

Depressed (OFF)

− body ground

Open circuit

1 2 3

ACX01865AB

ON

OFF

DOOR

BODY

42-39

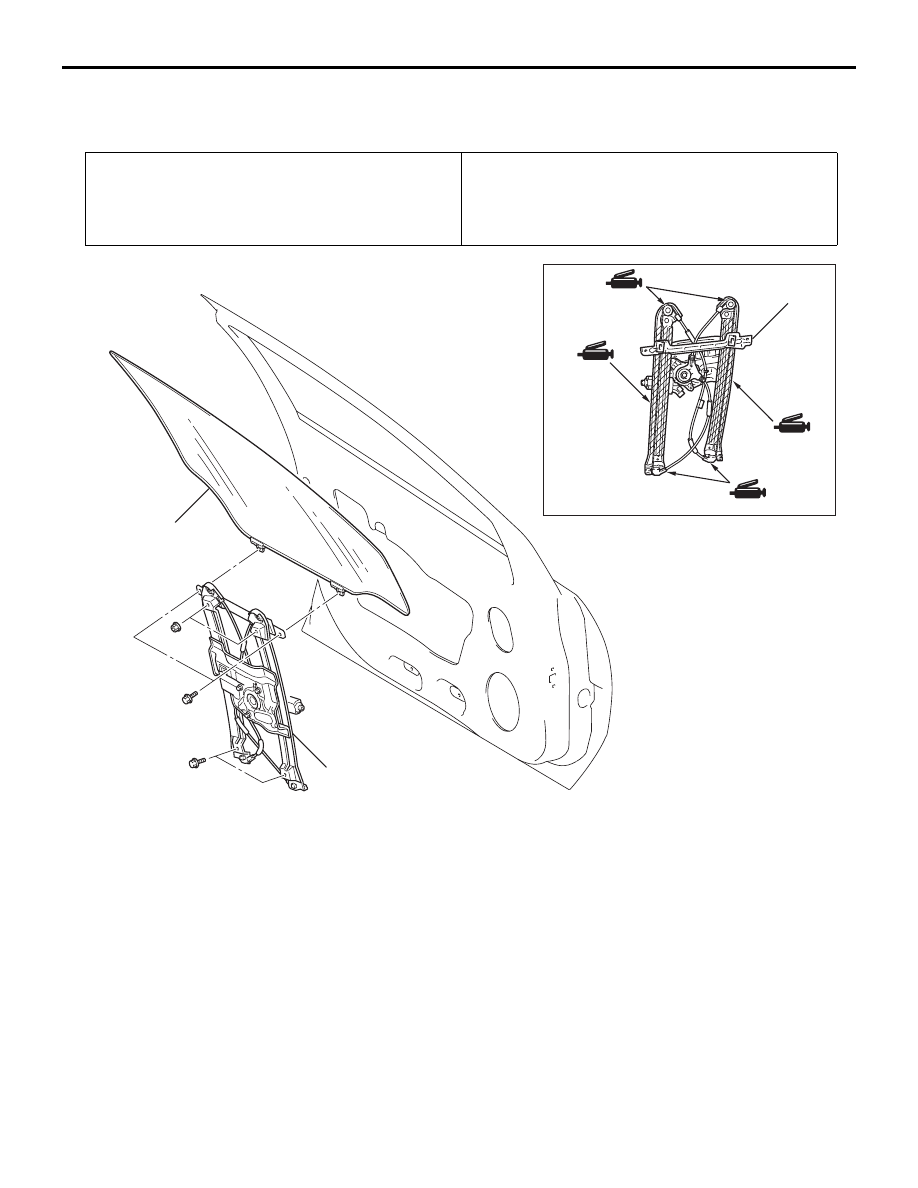

DOOR GLASS AND REGULATOR

REMOVAL AND INSTALLATION

M1429001300326

Pre-removal Operation
• Door Trim Assembly Removal (Refer to GROUP 52A

Door Trim

P.52A-14

).

• Waterproof Film Removal (Refer to

P.42-52

).

Post-installation Operation
• Door Window Glass Adjustment (Refer to

P.42-31

).

• Waterproof Film Installation (Refer to

P.42-52

).

• Door Trim Assembly Installation (Refer to GROUP 52A,

Door Trim

P.52A-14

).

AC306511

AC306163

AC210316

AB

2

<FRONT DOOR WINDOW REGULATOR ASSEMBLY>

2

1

DOOR WINDOW REGULATOR
ASSEMBLY REMOVAL STEPS

DOOR BELTLINE MOLDING
(REFER TO

P.42-52

).

1. DOOR WINDOW GLASS
2. WINDOW REGULATOR ASSEMBLY

DOOR WINDOW REGULATOR
ASSEMBLY REMOVAL STEPS
