Mitsubishi 380. Manual - part 222





RELAY

COMPONENT LOCATIONS

70-6

RELAY

M1701000400381

35DB061A

13

12,

RELAY BOX

12

13

35DB062A

14

BATTERY

35DB064A

15

NAME

SYMBOL NAME

SYMBOL

A/C compressor clutch relay

A

Fuel pump relay (2)

C

A/T control relay

A

Horn relay

A

Accessory socket relay

C

Rear window defogger relay

C

Blower relay

C

MPI relay

A

Fan control relay

A

Power window relay

C

Fog Lamp relay

A

Rear window defogger relay

C

Fuel pump relay (1)

C

RELAY

COMPONENT LOCATIONS

70-7

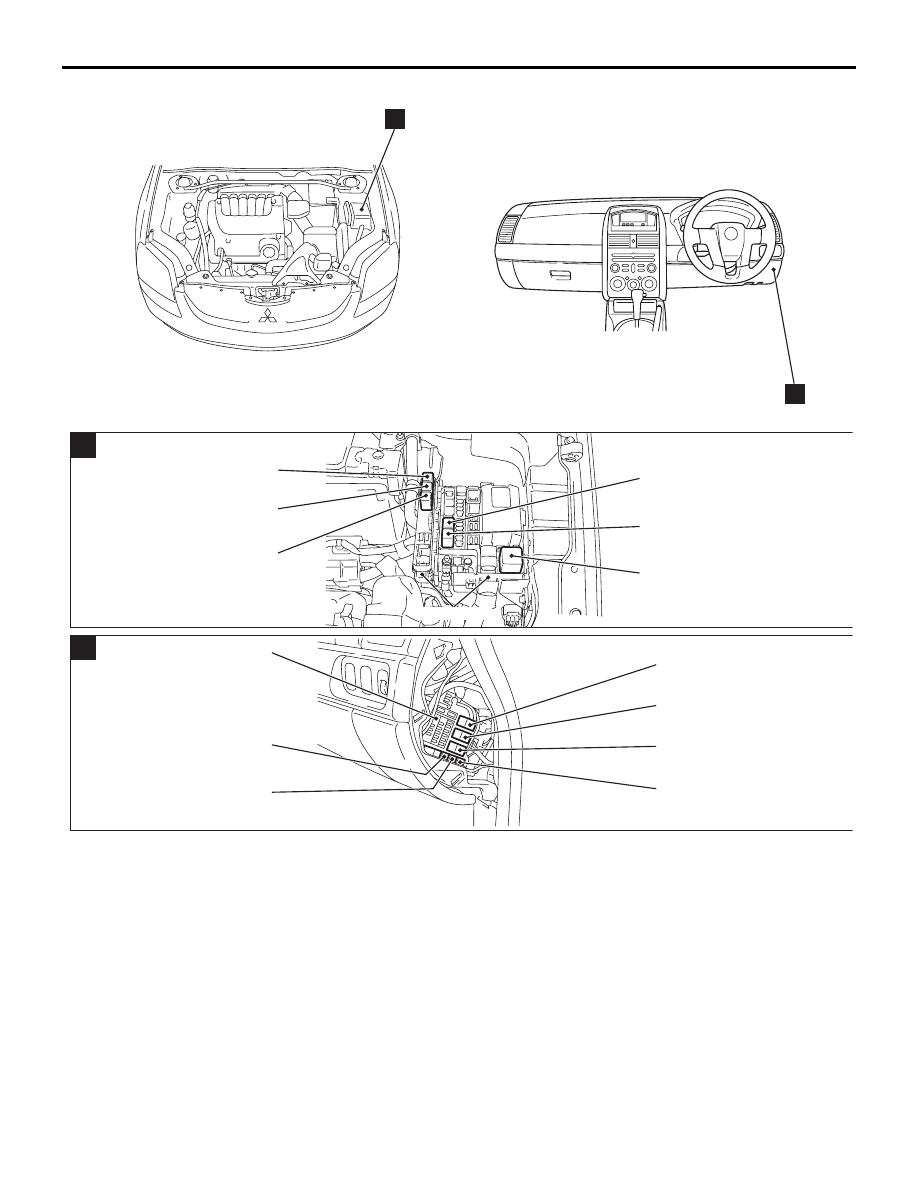

35DB067A

A

C

35DB049A

A

A/C COMPRESSOR

CLUTCH RELAY

MPI RELAY

A/T CONTROL RELAY

FAN CONTROL RELAY

FOG LAMP RELAY

HORN RELAY

RELAY BOX

35DB050A

REAR WINDOW

DEFOGGER RELAY

BLOWER RELAY

POWER WINDOW RELAY

FUEL PUMP RELAY (1)

JUNCTION BLOCK

FUEL PUMP RELAY (2)

ACCESSORY SOCKET

RELAY

B

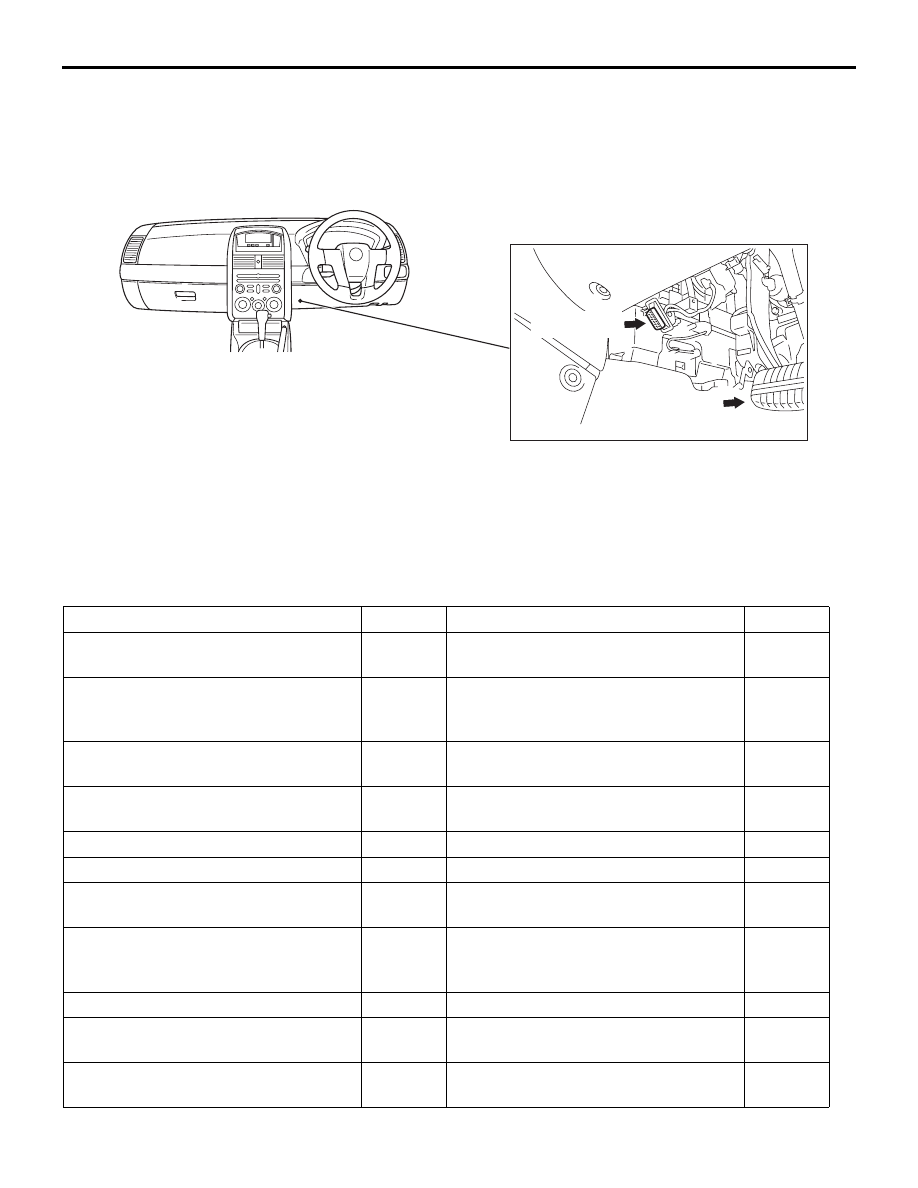

INSPECTION TERMINAL

COMPONENT LOCATIONS

70-8

INSPECTION TERMINAL

M1701000200354

SENSOR

M1701000600415

35DB051A

AC305028

DATA LINK

CONNECTOR

BRAKE

PEDAL

NAME

SYMBOL NAME

SYMBOL

A/C pressure sensor

I

Interior temperature sensor <Automatic
A/C>

S

A/T control solenoid valve assembly
(Incorporating transmission fluid
temperature sensor)

N

Knock sensor

C

Accelerator pedal position sensor

R

Left bank heated oxygen sensor (front)
<3.8L Engine>

P

Air thermo sensor

T

Left bank heated oxygen sensor (rear)
<3.8L Engine>

P

Ambient temperature sensor

L

Manifold absolute pressure sensor

B

Camshaft position sensor

D

Mass airflow sensor

G

Crankshaft position sensor

A

Sunroof assembly (Incorporating pulse
sensor)

U

Fuel pump module (Incorporating fuel
level sensor (main) and fuel tank
temperature sensor)

W

Output shaft speed sensor

H

Fuel level sensor (sub)

V

Photo sensor <Automatic A/C>

Q

Right bank heated oxygen sensor
(front) <3.8L Engine>

O

Input shaft speed sensor

K

Right bank heated oxygen sensor (rear)

<3.8L Engine>

O

SENSOR

COMPONENT LOCATIONS

70-9

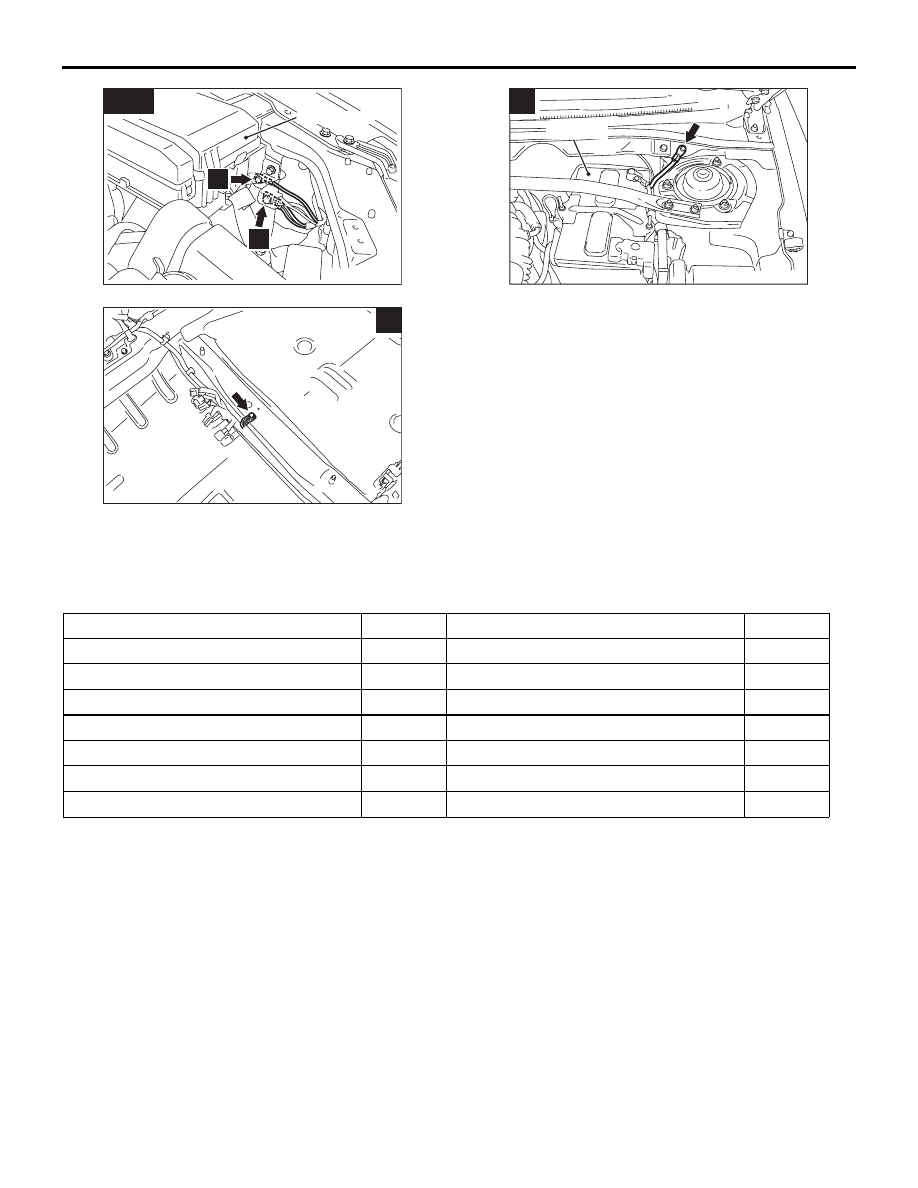

NOTE: The * symbols indicate equipped at both sides.

Engine coolant temperature sensor

F

Throttle body assembly (Incorporating
throttle position sensor)

E

Front impact sensor

M

Wheel speed sensor (front) <ABS>

Y

Side impact sensor <Side air bag>

a

Wheel speed sensor (rear) <ABS>

b

NAME

SYMBOL NAME

SYMBOL

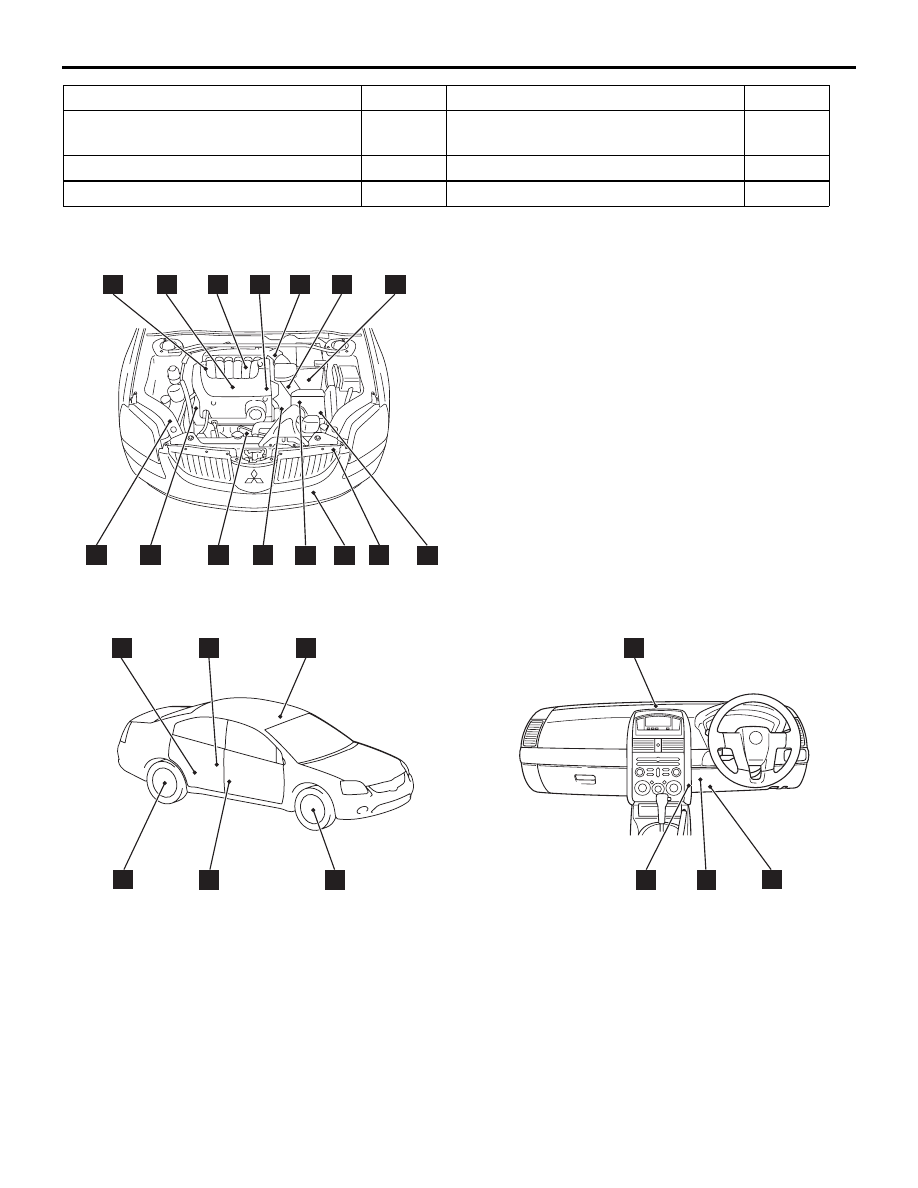

35DB068A

<3.8L ENGINE>

O

B

D

E

G

H

C

P

A

F

I

K

L

N

M

*

35DB052A

Q

R

S

T

W

V

U

Y

*

*

a

*

b
