DUCTS

HEATER, AIR CONDITIONING AND VENTILATION

55-176

DUCTS Cont.

25DB143A

6

7

8

9

10

.

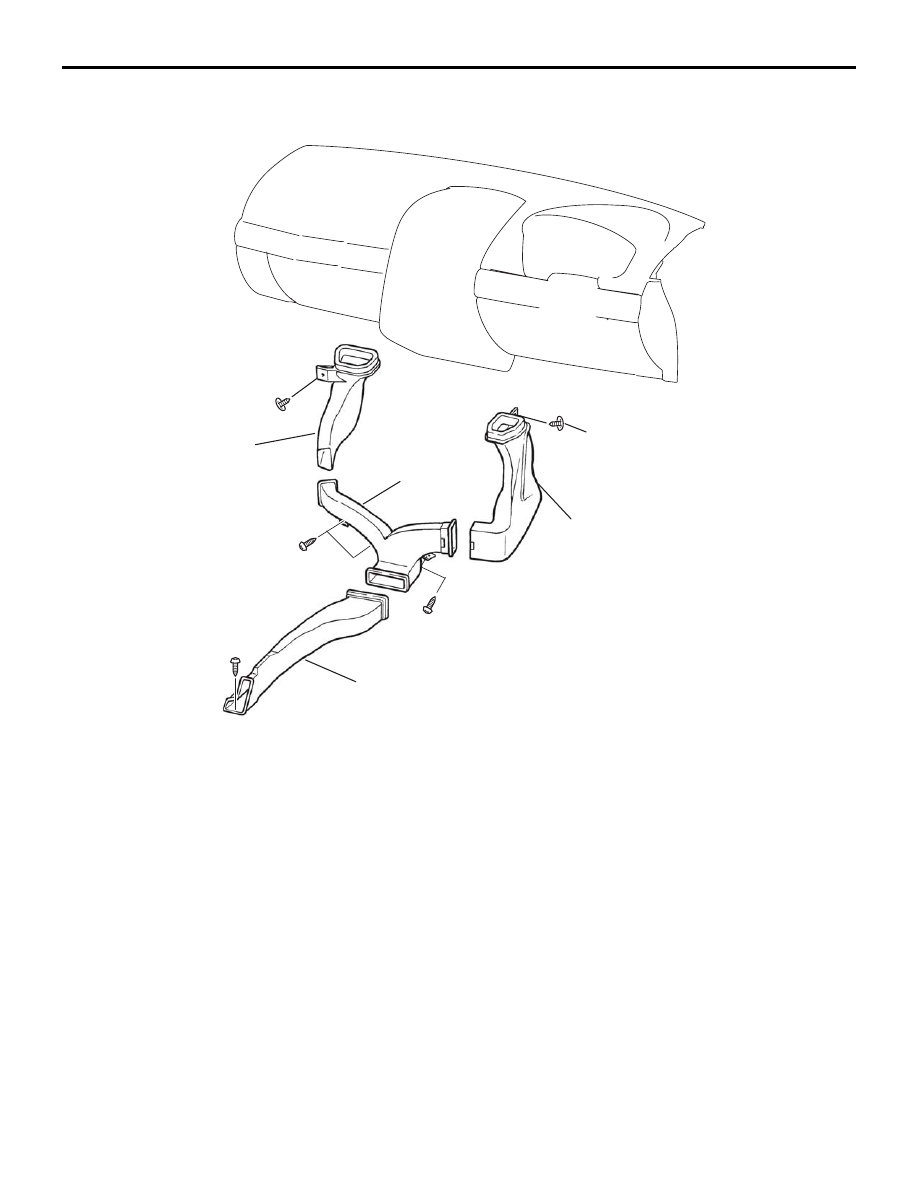

REAR CONSOLE DUCT
REMOVAL STEPS

6.

REMOVE TRIM CLIP FROM
DUCT, CONSOLE A

7.

REMOVE 2 TRIM CLIPS FROM
DUCT CONSOLE C

8.

REMOVE 3 SCREWS FROM
DUCT CONSOLE B

9.

REMOVE 2 SCREWS FROM
DUCT CONSOLE D

10. TRIM CLIP

.

REAR CONSOLE DUCT
REMOVAL STEPS (Continued)

VENTILATORS

HEATER, AIR CONDITIONING AND VENTILATION

55-177

VENTILATORS

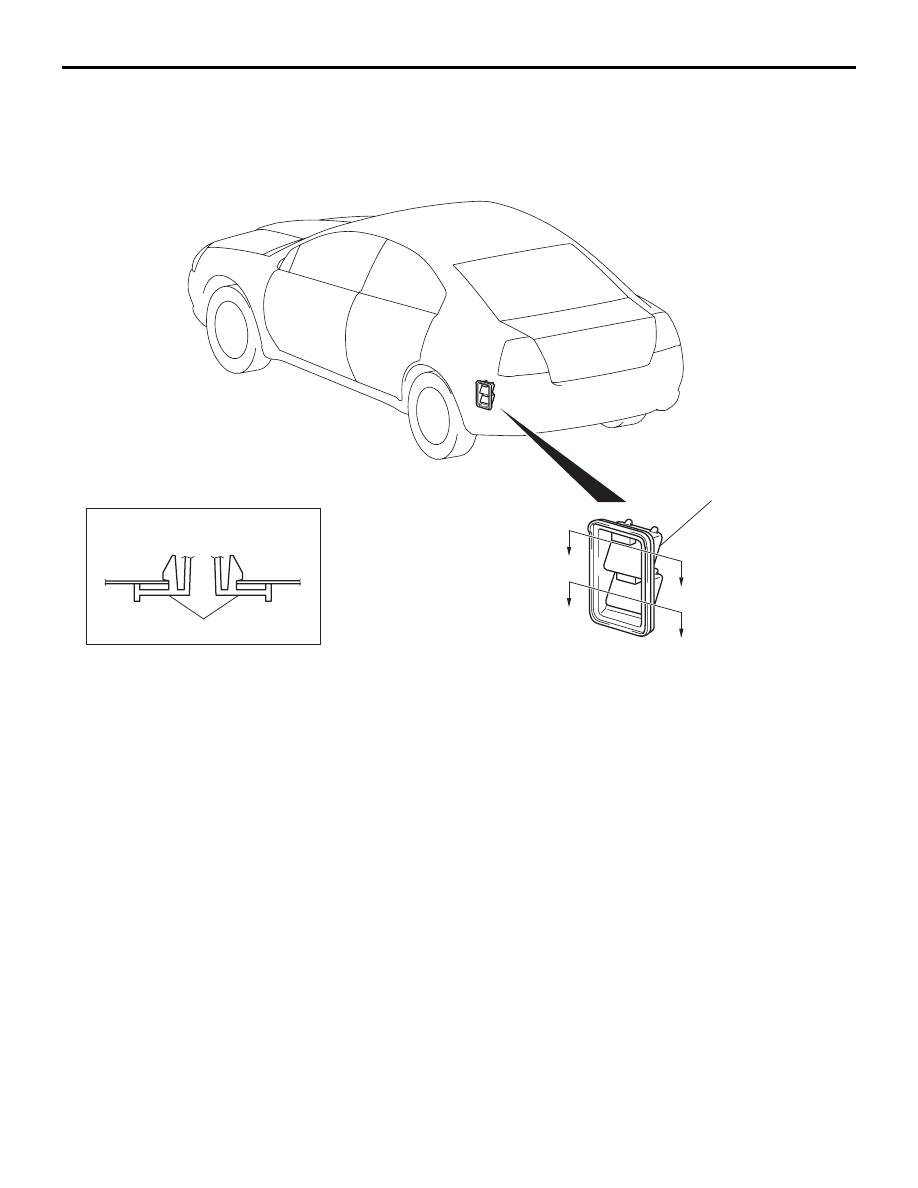

REMOVAL AND INSTALLATION

M1553001600352

AC306624

1

CROSS-SECTION A-A

A

A

1

AB

A

A

REAR VENTILATION DUCT
REMOVAL STEPS

REAR BUMPER ASSEMBLY
(REFER TO GROUP 51,

P.51-5

).

1.

REAR VENTILATION DUCT

SPECIFICATIONS

HEATER, AIR CONDITIONING AND VENTILATION

55-178

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

M1552012100273

GENERAL SPECIFICATIONS

M1552000200262

SERVICE SPECIFICATIONS

M1552000300333

LUBRICANTS

M1552000400329

ITEM

SPECIFICATION

Liquid pipe mounting nut (heater unit side)

4.9

± 0.9 N⋅m (43 ± 8 in-lb)

Liquid pipe mounting bolt (condenser side)

4.9

± 0.9 N⋅m (44 ± 8 in-lb)

Suction flexible hose mounting nut (compressor side)

25

± 4 N⋅m (18 ± 3 ft-lb)

Suction pipe mounting nut (heater unit side)

12

± 2 N⋅m (107 ± 17 in-lb)

Suction pipe to suction hose union nut

32

± 2 N⋅m

Discharge flexible hose mounting bolt (compressor side)

25

± 4 N⋅m (18 ± 3 ft-lb)

Discharge flexible hose mounting nut (condenser side)

12

± 2 N⋅m (107 ± 17 in-lb)

ITEM

MANUAL AIR CONDITIONING

Heater control

Dial type

Air conditioning switch

Push-button type

Compressor

Type

10S17 (Swashplate type)

Displacement (cm

3

)

188

Refrigerant

Type

R134a (HFC-134a)

Amount (grams)

435

− 475

ITEM

STANDARD VALUE

Idle speed r/min

680

± 50

Idle-up speed r/min

680

± 50

Air mix damper potentiometer resistance k

1.7

− 5.0

Air outlet changeover damper potentiometer resistance k

Ω 0.8 − 4.8

Air gap (air conditioning compressor clutch) mm (in)

0.3

− 0.5 (0.012 − 0.020)

ITEM

SPECIFIED LUBRICANT

QUANTITY(ml)

Each connection of refrigerant line

ND Oil 8

As required

Compressor refrigerant unit lubricant (ml)

ND Oil 8

140
