STABILIZER BAR

REAR SUSPENSION

34-10

>>B<< SELF-LOCKING NUT
INSTALLATION

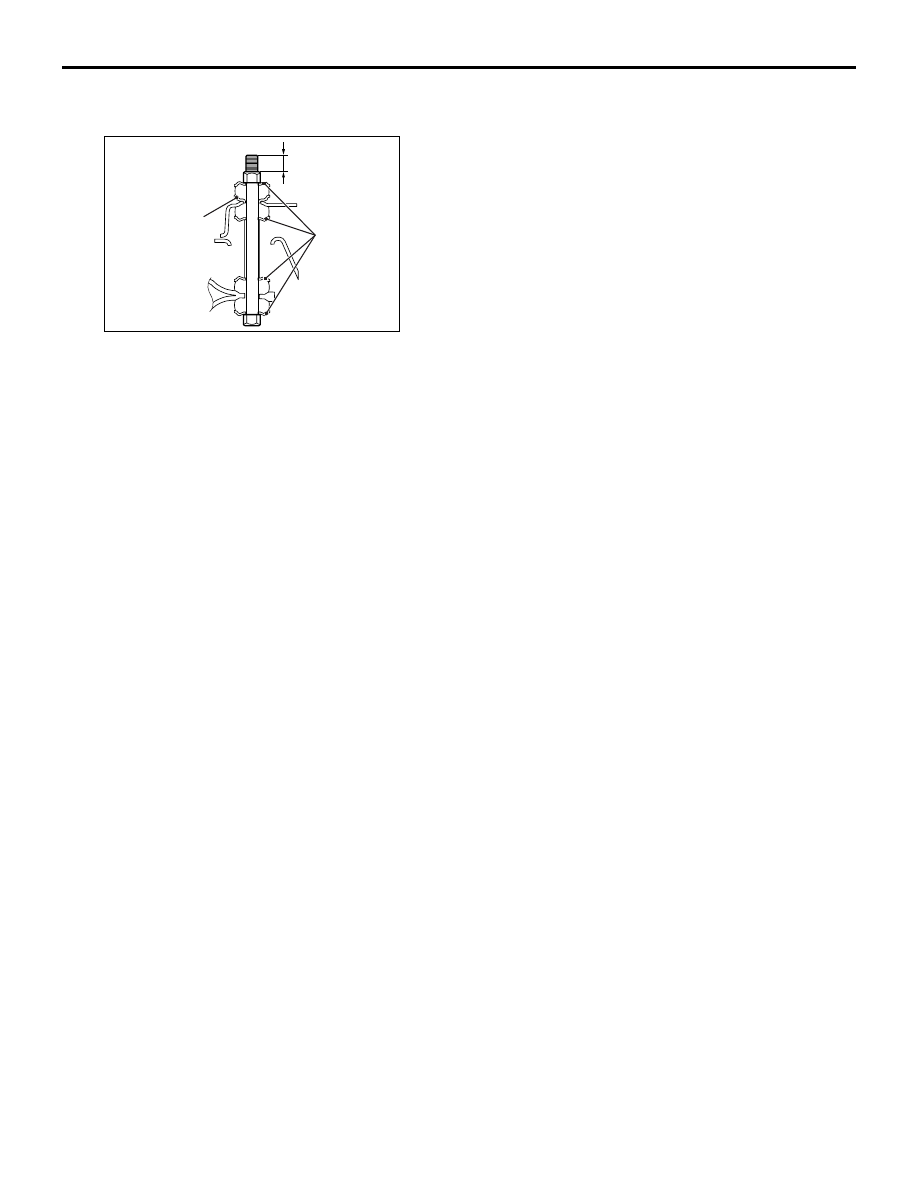

Install the joint cup (A) and joint cup (B) as shown in
the figure, and tighten the self-locking nut so that the
protruding length of the stabilizer bar mounting bolt
protruding part meets its standard value (A).

Standard value (A): 19

− 21 mm

INSPECTION

M1341001400379

• Check the stabilizer bar for deterioration or

damage.

• Check all bolts for condition and straightness.

AC302050 AC

A

Joint cup (A)

Joint cup (B)

REAR SUSPENSION CROSSMEMBER

REAR SUSPENSION

34-11

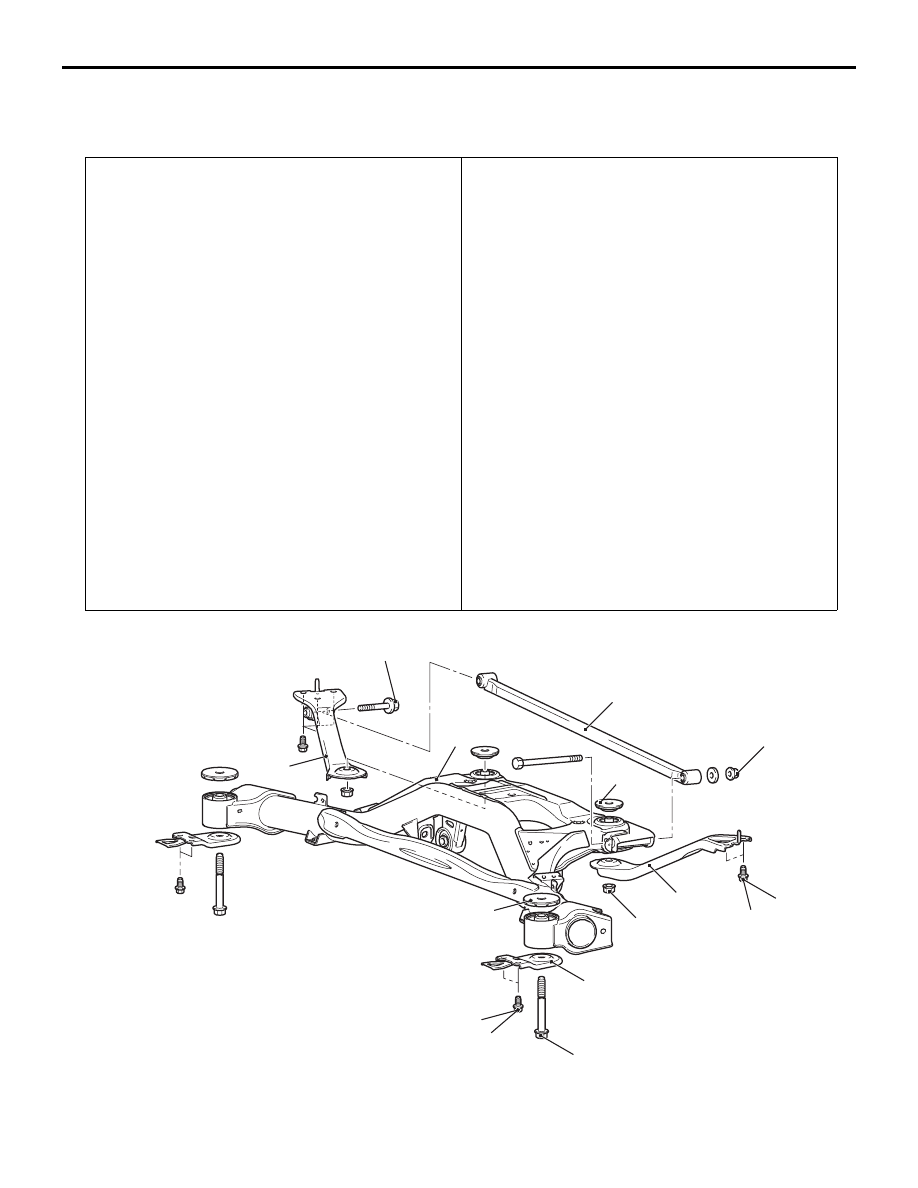

REAR SUSPENSION CROSSMEMBER

REMOVAL AND INSTALLATION

M1341006800253

Pre-removal Operation
• Rear Brake Hose Clamp disconnection

• Rear Brake Caliper Assembly and Brake Disc Removal

(Refer to GROUP 35A, Rear Disc Brake Assembly

P.35A-23

.)

• Parking Brake Shoe and Lining Assembly Removal (Refer

to GROUP 36, Parking Brake Lining and Drum

P.36-6

.)

• Parking Brake Rear Cable Clamp and Backing Plate side

disconnection (Refer to GROUP 36, Parking Brake Cable

P.36-5

.)

• Rear Wheel Speed Sensor Removal (Refer to GROUP

35B, Wheel Speed Sensor

P.35B-80

).

• Rear Hub Assembly Removal (Refer to GROUP 27, Rear

Axle Hub Assembly

P.27-5

.)

• Backing Plate Removal (Refer to GROUP 36, Parking

Brake Lining and Drum

P.36-6

.)

• Rear Suspension Stabilizer Bar Removal (Refer to

P.34-9

.)

• Rear Suspension Coil Spring Removal (Refer to

P.34-5

.)

• Semi-trailing Arm Removal (Refer to

P.34-7

.)

• Centre Exhaust Pipe Removal (Refer to GROUP 15,

Exhaust pipe and Main Muffler

P.15-9

.)

Post-installation Operation
• Centre Exhaust Pipe Installation (Refer to GROUP 15,

Exhaust pipe and Main Muffler

P.15-9

.)

• Semi-trailing Arm Installation (Refer to

P.34-7

.)

• Rear Suspension Coil Spring Installation (Refer to

P.34-5

.)

• Rear Suspension Stabilizer Bar Installation (Refer to

P.34-9

.)

• Backing Plate Installation (Refer to GROUP 36, Parking

Brake Lining and Drum

P.36-6

.)

• Rear Hub Assembly Installation (Refer to GROUP 27,

Rear Axle Hub Assembly

P.27-5

.)

• Rear Wheel Speed Sensor Installation (Refer to GROUP

35B, Wheel Speed Sensor

P.35B-80

.)

• Parking Brake Rear Cable Clamp and Backing Plate side

connection (Refer to GROUP 36, Parking Brake

Cable

P.36-5

.)

• Parking Brake Shoe and Lining Assembly Installation

(Refer to GROUP 36, Parking Brake Lining and

Drum

P.36-6

.)

• Rear Brake Caliper Assembly and Brake Disc Installation

(Refer to GROUP 35A, Rear Disc Brake Assembly

P.35A-23

.)

• Rear Brake Hose Clamp connection

• Parking Brake Lever Stroke Adjustment  (Refer to

GROUP 36, On-vehicle Service

− Parking Brake Lever

Stroke Check and Adjustment

P.36-2

).

• Rear Wheel Alignment Check and Adjustment (Refer to

P.34-3

.)

AC312489 AB

110 ± 10 N·m

55 ± 5 N·m

110 ± 10 N·m

55 ± 5 N·m

1

2

3

4

7

1

7

6

5

78 ± 12 N·m

78 ± 12 N·m

REAR SUSPENSION CROSSMEMBER

REAR SUSPENSION

34-12

INSPECTION

M1341006900108

• Check the crossmember for cracks or

deformation.

• Check all bolts for condition and straightness.

Removal steps

1.

Rear suspension crossmember bolt

2.

Rear suspension crossmember
bracket

3.

Rear suspension crossmember
stay (LH)

4.

Lateral rod

5.

Rear suspension crossmember
stay (RH)

6.

Rear suspension crossmember

7.

Rear suspension crossmember
upper stopper

Removal steps (Continued)

35A-1

GROUP 35A

BASIC BRAKE

SYSTEM

CONTENTS

GENERAL INFORMATION . . . . . . . .

35A-2

SERVICE SPECIFICATIONS. . . . . . .

35A-3

LUBRICANTS  . . . . . . . . . . . . . . . . . .

35A-3

SPECIAL TOOLS. . . . . . . . . . . . . . . .

35A-4

ON-VEHICLE SERVICE. . . . . . . . . . .

35A-4

BRAKE PEDAL CHECK AND ADJUSTMENT

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35A-4

BRAKE BOOSTER OPERATING TEST . . .

35A-5

CHECK VALVE OPERATION CHECK . . . .

35A-6

BLEEDING  . . . . . . . . . . . . . . . . . . . . . . . . .

35A-6

BRAKE FLUID LEVEL SENSOR CHECK. .

35A-7

DISC BRAKE PAD CHECK AND REPLACEMENT

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35A-7

DISC BRAKE ROTOR CHECK. . . . . . . . . .

35A-8

BRAKE PEDAL . . . . . . . . . . . . . . . . .

35A-12

REMOVAL AND INSTALLATION  . . . . . . . .

35A-12

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

35A-13

MASTER CYLINDER ASSEMBLY AND
BRAKE BOOSTER . . . . . . . . . . . . . . .

35A-14

REMOVAL AND INSTALLATION  . . . . . . . .

35A-14

MASTER CYLINDER  . . . . . . . . . . . . . . . . .

35A-17

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

35A-18

FRONT DISC BRAKE ASSEMBLY . .

35A-18

REMOVAL AND INSTALLATION  . . . . . . . .

35A-18

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

35A-20

DISASSEMBLY AND REASSEMBLY . . . . .

35A-20

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

35A-22

REAR DISC BRAKE ASSEMBLY  . . .

35A-23

REMOVAL AND INSTALLATION  . . . . . . . .

35A-23

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

35A-24

DISASSEMBLY AND REASSEMBLY . . . . .

35A-25

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

35A-27
