14-1

GROUP 14

ENGINE COOLING

CONTENTS

GENERAL INFORMATION . . . . . . . .

14-2

SERVICE SPECIFICATIONS. . . . . . .

14-2

LUBRICANT. . . . . . . . . . . . . . . . . . . .

14-2

SEALANT OR ADHESIVE . . . . . . . . .

14-2

SPECIAL TOOL . . . . . . . . . . . . . . . . .

14-3

TROUBLESHOOTING . . . . . . . . . . . .

14-3

INSPECTION CHART FOR TROUBLE SYMPTOMS

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14-3

INSPECTION PROCEDURE FOR TROUBLE
SYMPTOMS . . . . . . . . . . . . . . . . . . . . . . . .

14-4

INSPECTION PROCEDURE 1: Radiator Fan and

Condenser Fan do not Operate  . . . . . . . . .

14-4

INSPECTION PROCEDURE 2: Radiator Fan and
Condenser Fan do not Change Speed or Stop

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14-12

INSPECTION PROCEDURE 3: Radiator Fan does not
Operate . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14-15

INSPECTION PROCEDURE 4: Condenser Fan does

not Operate . . . . . . . . . . . . . . . . . . . . . . . . .

14-16

ON-VEHICLE SERVICE . . . . . . . . . . .

14-16

ENGINE COOLANT LEAK CHECK. . . . . . .

14-16

RADIATOR CAP VALVE OPENING PRESSURE
CHECK  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14-17

ENGINE COOLANT REPLACEMENT. . . . .

14-17

CONCENTRATION MEASUREMENT  . . . .

14-18

FAN CONTROLLER CHECK  . . . . . . . . . . .

14-18

FAN CONTROL RELAY CONTINUITY CHECK

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14-19

THERMOSTAT . . . . . . . . . . . . . . . . . .

14-20

REMOVAL AND INSTALLATION  . . . . . . . .

14-20

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

14-21

WATER PUMP  . . . . . . . . . . . . . . . . . .

14-22

REMOVAL AND INSTALLATION  . . . . . . . .

14-22

WATER HOSE AND WATER PIPE  . .

14-23

REMOVAL AND INSTALLATION  . . . . . . . .

14-23

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

14-24

RADIATOR . . . . . . . . . . . . . . . . . . . . .

14-25

REMOVAL AND INSTALLATION  . . . . . . . .

14-25

GENERAL INFORMATION

ENGINE COOLING

14-2

GENERAL INFORMATION

M1141000100467

The cooling system is designed to keep every part of
the engine at appropriate temperature in whatever
condition the engine may be operated. The cooling
method is of the water-cooled, pressure forced
circulation type in which the water pump pressurizes
coolant and circulates it throughout the engine. If the
coolant temperature exceeds the prescribed

temperature, the thermostat opens to circulate the
coolant through the radiator as well so that the heat
absorbed by the coolant may be radiated into the air.
The water pump is of the centrifugal type and is
driven by the drive belt from the crankshaft. The
radiator is the corrugated fin, down flow type.

SERVICE SPECIFICATIONS

M1141000300494

LUBRICANT

M1141000400435

SEALANT OR ADHESIVE

M1141000500454

Item

Specification

Radiator

Performance kJ/h

228,240

Built-in A/T oil cooler

Performance kJ/h

5,652

Item

Standard value

Limit

Fan controller V

A/C OFF

1 or less

-

A/C ON

Repeat

8.2

± 2.6

System voltage

± 2.6

-

High-pressure valve opening pressure of radiator cap kPa

93

− 123

Minimum 83

Range of coolant antifreeze concentration of radiator %

30

− 60

-

Thermostat

Valve opening temperature of thermostat

°C

82

± 1.5

-

Full-opening temperature of thermostat

°C

95

-

Valve lift mm

8.5 or more

-

Item

Specified coolant

Quantity L

Engine coolant (including
radiator condense tank)

DIA QUEEN SUPER LONG LIFE
COOLANT or equivalent

Without rear heater

8.0

With rear heater

9.5

Item

Specified sealant

Thermostat case, Water outlet fitting

MITSUBISHI GENUINE Part No.MD970389 or equivalent

Thermostat case assembly bolt

3M Stud Locking 4170 or equivalent

Cylinder block drain plug

3M Nut Locking Part No.4171 or equivalent

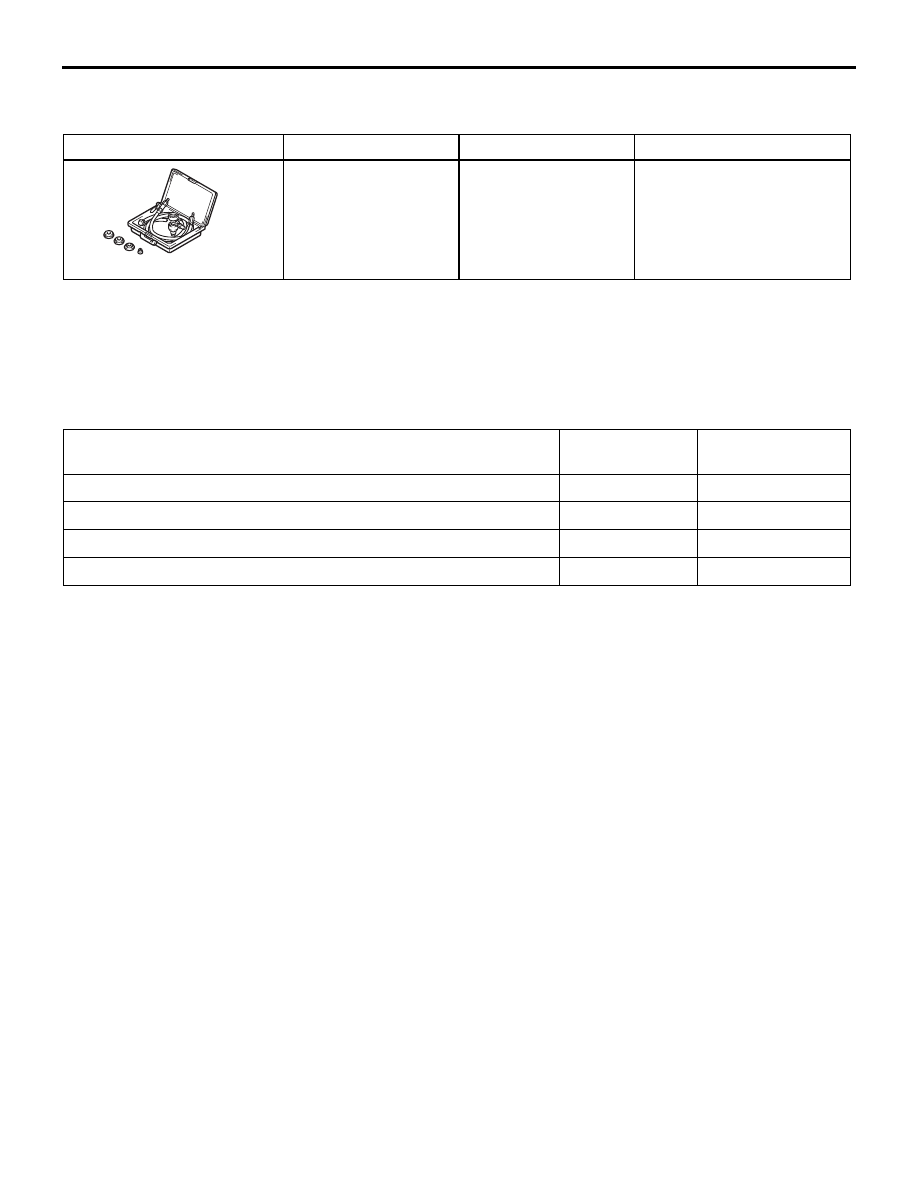

SPECIAL TOOL

ENGINE COOLING

14-3

SPECIAL TOOL

M1141000600321

TROUBLESHOOTING

INSPECTION CHART FOR TROUBLE
SYMPTOMS

M1141005600445

Tool

Number

Name

Use

MB991871

LLC changer

Coolant refilling

MB991871

Trouble symptom

Inspection
procedure No.

Reference page

Radiator fan and condenser fan do not operate

1

P.14-4

Radiator fan and condenser fan do not change speed or stop

2

P.14-12

Radiator fan does not operate

3

P.14-15

Condenser fan does not operate

4

P.14-16

TROUBLESHOOTING

ENGINE COOLING

14-4

INSPECTION PROCEDURE FOR
TROUBLE SYMPTOMS

INSPECTION PROCEDURE 1: Radiator Fan and Condenser Fan do not Operate

CIRCUIT OPERATION

• The fan controller is powered from fusible link

No.2.

• The engine-ECU <M/T> or engine-A/T-ECU

<A/T> uses input signals from the A/C switch, the
water temperature sensor unit and the vehicle
speed sensor <M/T> or the output shaft speed
sensor <A/T> to control the speed of the radiator
fan motor and the condenser fan motor.

• The engine-ECU <M/T> or engine-A/T-ECU

<A/T> controls the fan controller to activate the
radiator fan motor and the condenser fan motor.

FUSIBLE
LINK

FAN CONTROL
RELAY

RADIATOR
FAN MOTOR

CONDENSER
FAN MOTOR

FAN CONTROL CIRCUIT

FAN
CONTROLLER

2

ENGINE CONTROL
RELAY

ENGINE-ECU <M/T>
OR
ENGINE-A/T-ECU <A/T>

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Gray     R : Red     P : Pink     V : Violet

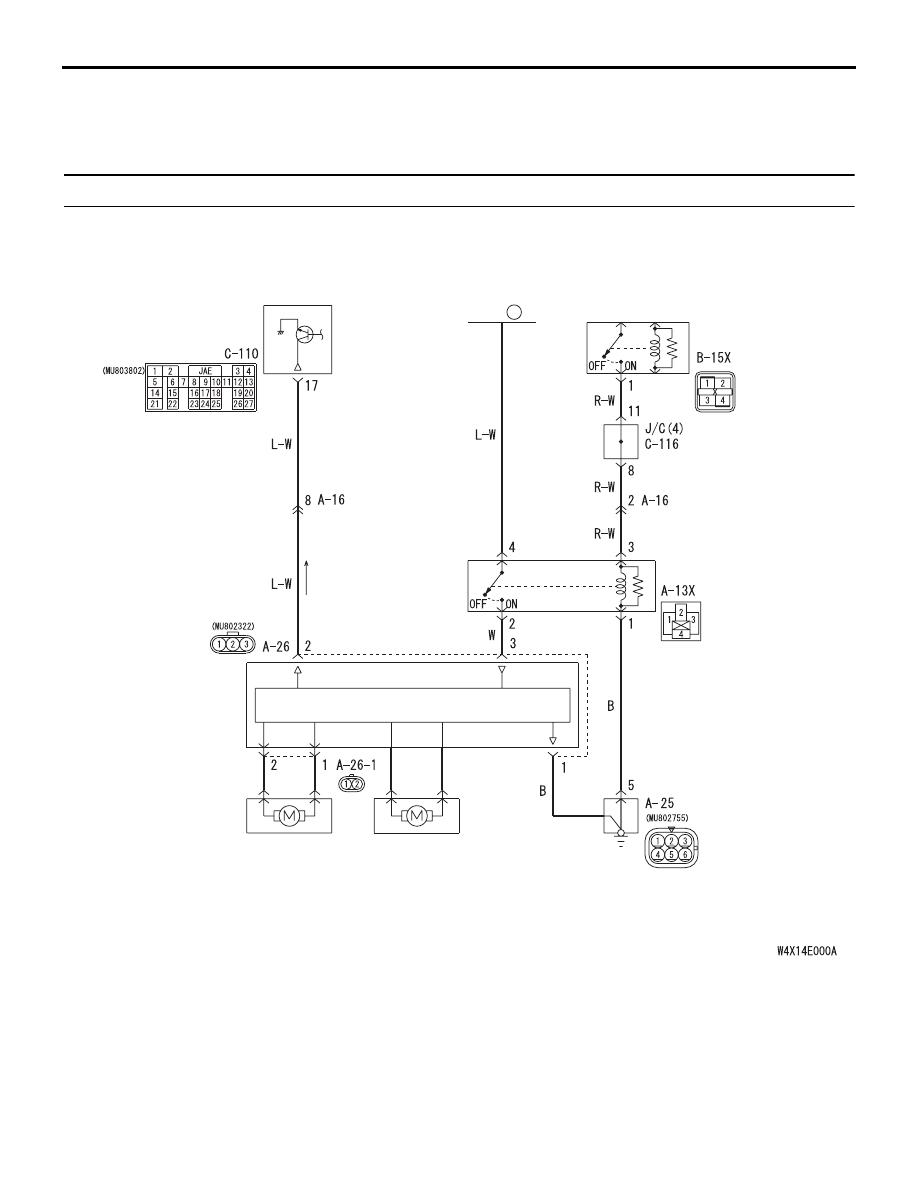

Radiator Fan and Condenser Fan Drive Circuit
