FRONT SEAT ASSEMBLY

INTERIOR

52A-24

DISASSEMBLY AND REASSEMBLY

M1522001500412

AC311798

1

2

3

11

4

5

6

7

8

9

10

12

13

14

15

16

18

AB

44 ± 10 N·m

17

12 ± 2 N·m

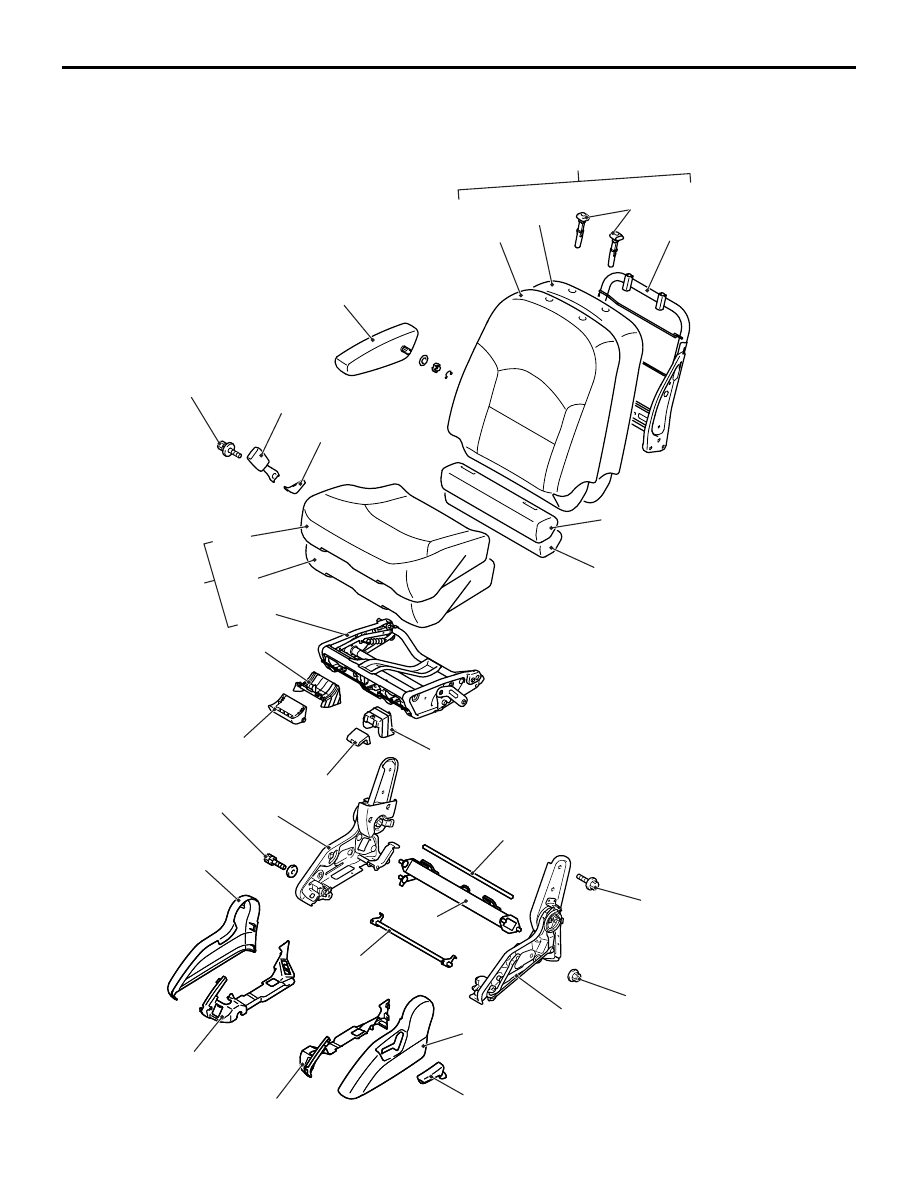

Disassembly steps

1.

Shield cover

2.

Upper rail cover inner

3.

Inner seat belt

4.

Height adjuster lever cap

5.

Height adjuster lever

6.

Reclining lever

7.

Reclining adjuster cover

8.

Upper rail cover outer

9.

Seat cushion cover

10. Seat cushion pad
11. Armrest assembly
12. Personal table assembly

<<A>>

13. Headrest guide

Disassembly steps (Continued)

FRONT SEAT ASSEMBLY

INTERIOR

52A-25

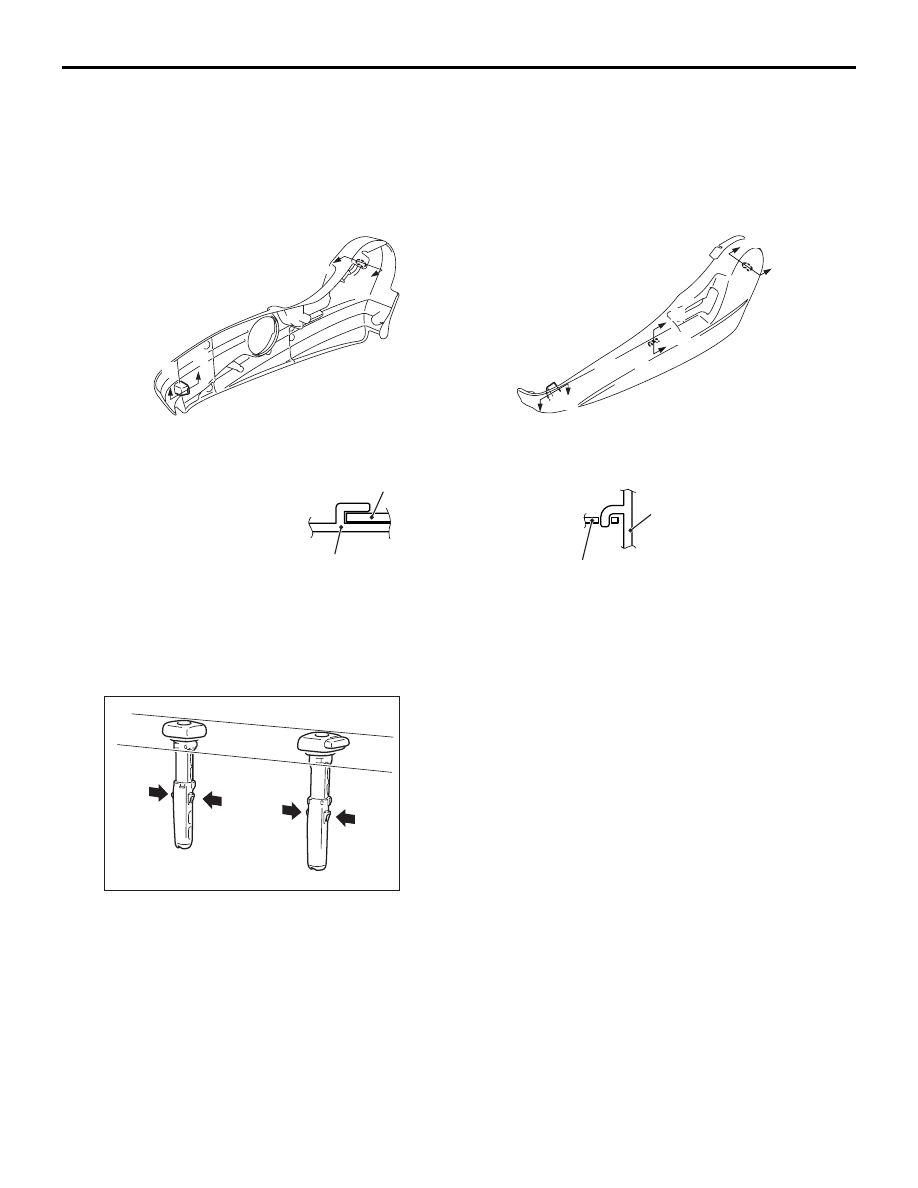

CLAW POSITION

DISASSEMBLY SERVECE POINTS
<<A>> HEADREST GUIDE REMOVAL

<<B>> FRAME ASSEMBLY REMOVAL

Do not remove the side air bag module from the
frame.

14. Seatback cover
15. Seatback pad
16. Inner cover

Disassembly steps (Continued)

17. Slide sensor

<<B>>

18. Frame assembly

Disassembly steps (Continued)

AC311070

<Reclining adjuster cover>

<Shield cover>

A

B

A

C

C

B

A

A

B

B

Frame assembly

Frame assembly

Reclining adjuster cove, shield cover

AB

Reclining adjuster cove,
shield cover

Section A – A

Section B – B

AC205342

SECOND SEAT ASSEMBLY

INTERIOR

52A-26

SECOND SEAT ASSEMBLY

REMOVAL AND INSTALLATION

M1522002300024

AC302290

AC311806

1

1

1

2

3

3

3

2

2

2

4

5

6

7

8

8

8

9

9

10

11

11

10

6

12

13

13

12

44 ± 10 N·m

44 ± 10 N·m

44 ± 10 N·m

44 ± 10 N·m

44 ± 10 N·m

44 ± 10 N·m

44 ± 10 N·m

44 ± 10 N·m

AB

1.

Head rest
Removal steps

2.

Shield inner cover cap front

3.

Shield inner cover cap rear

4.

Second seat assembly (LH)

5.

Second seat assembly (RH)

Scuff plate rear (Refer to

P.52A-10

).

6.

Seat anchor cover outer

7.

Seat anchor cover inner

8.

Slide adjuster end cover inner

9.

Slide adjuster end cover outer

10. Rail cover outer
11. Rail cover inner
12. Slide adjuster outer
13. Slide adjuster inner

Removal steps (Continued)

SECOND SEAT ASSEMBLY

INTERIOR

52A-27

DISASSEMBLY AND REASSEMBLY

M1522002500028

<SEPARATE SEAT>

AC302253

AC311809AB

1

2

2

3

4

5

6

7

8

9

10

11

13

14

15

12

16

17

18

19

20

21

22

23

24

25

26

27

22 ± 4 N·m

44 ± 10 N·m

22 ± 4 N·m

44 ± 10 N·m
