POWER SEAT

CIRCUIT DIAGRAMS

90-185

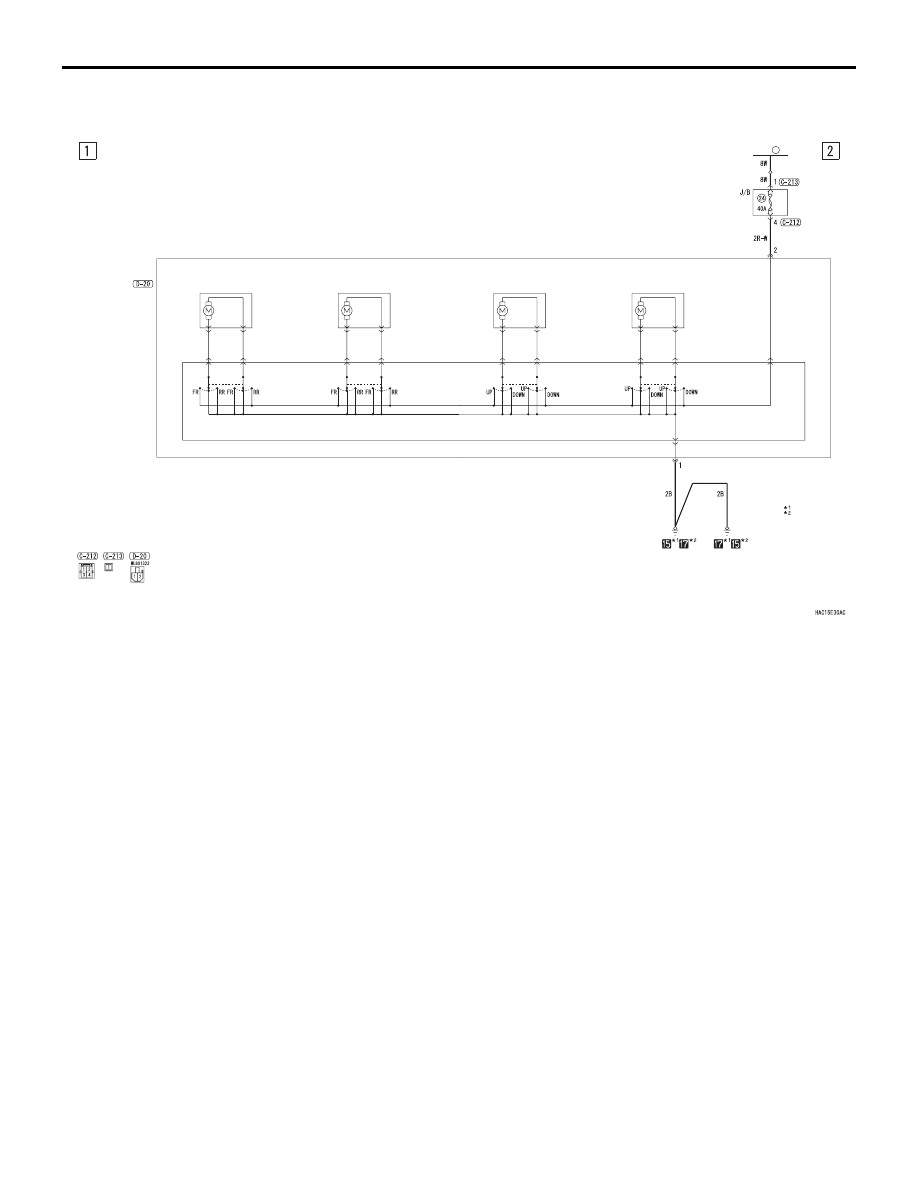

POWER SEAT

M1901010401323

POWER SEAT
ASSEMBLY
(DRIVER'S SIDE)

SLIDE MOTOR

RECLINING
MOTOR

SLIDE

RECLINING

POWER SEAT SWITCH

FUSIBLE
LINK

20

FRONT HEIGHT
MOTOR

REAR HEIGHT
MOTOR

FRONT HEIGHT

REAR HEIGHT

: RHD

: LHD

NOTE

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

HEATED SEAT

CIRCUIT DIAGRAMS

90-186

HEATED SEAT

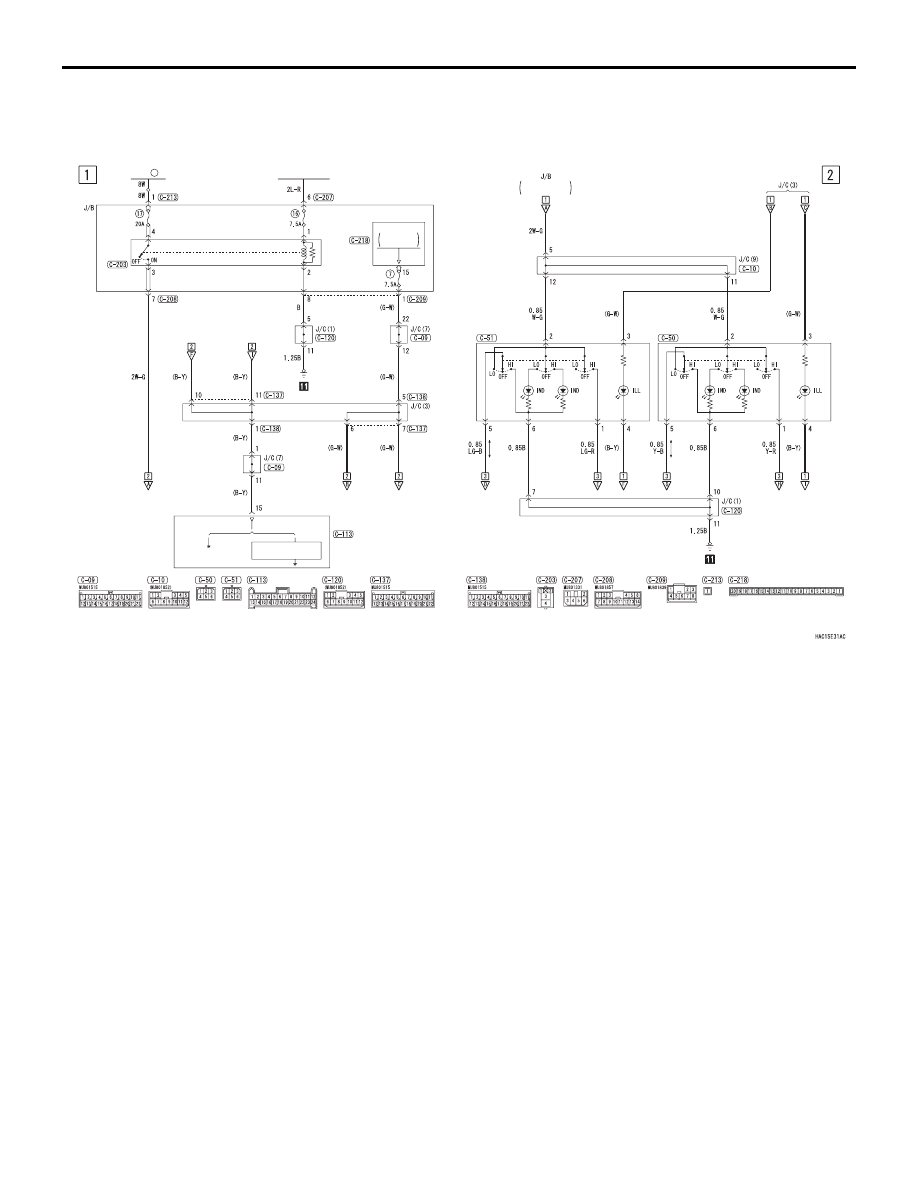

HEATED SEAT <LHD>

M1901010702178

HEATED SEAT
SWITCH (LH)

HEATED SEAT
SWITCH (RH)

IGNITION
SWITCH (IG2)

HEATED
SEAT
RELAY

ETACS-
ECU

HEATED SEAT
SWITCH (LH)

HEATED SEAT
SWITCH (RH)

J/B SIDE

HEATED SEAT

RELAY

TAIL LAMP
RELAY

FUSIBLE
LINK

20

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

COMBINATION
METER

VEHICLES WITH
RHEOSTAT

VEHICLES WITHOUT
RHEOSTAT

ILLUMINATION
CONTROL CIRCUIT

HEATED SEAT

CIRCUIT DIAGRAMS

90-187

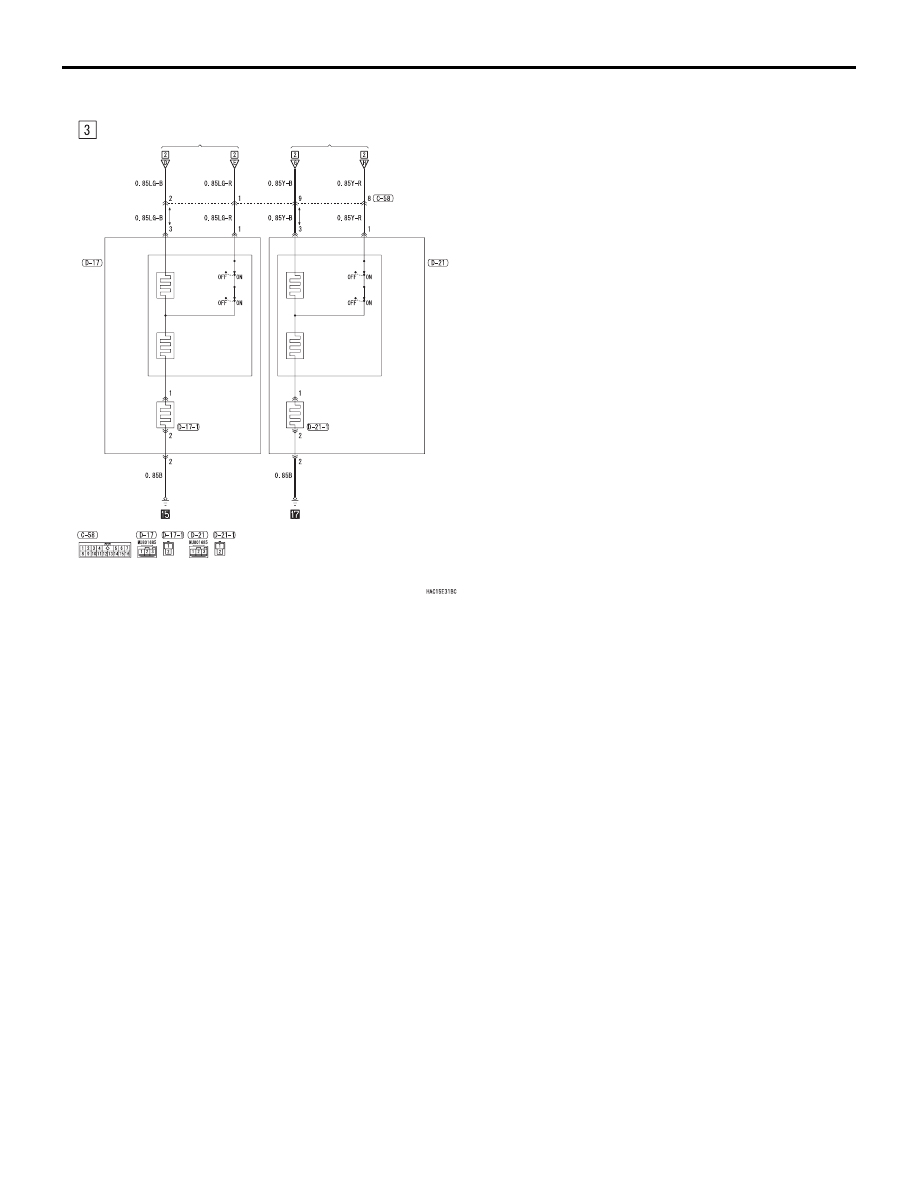

HEATED SEAT <LHD> (CONTINUED)

HEATED SEAT
SWITCH (RH)

HEATED SEAT
SWITCH (LH)

HEATED
SEAT
(RH)

HEATED
SEAT
(LH)

SEAT
CUSHION
HEATER

SEAT
CUSHION
HEATER

THERMOSTAT

THERMOSTAT

HEATER

HEATER

THERMOSTAT

THERMOSTAT

HEATER

HEATER

SEAT
BACK
HEATER

SEAT
BACK
HEATER

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

HEATED SEAT

CIRCUIT DIAGRAMS

90-188

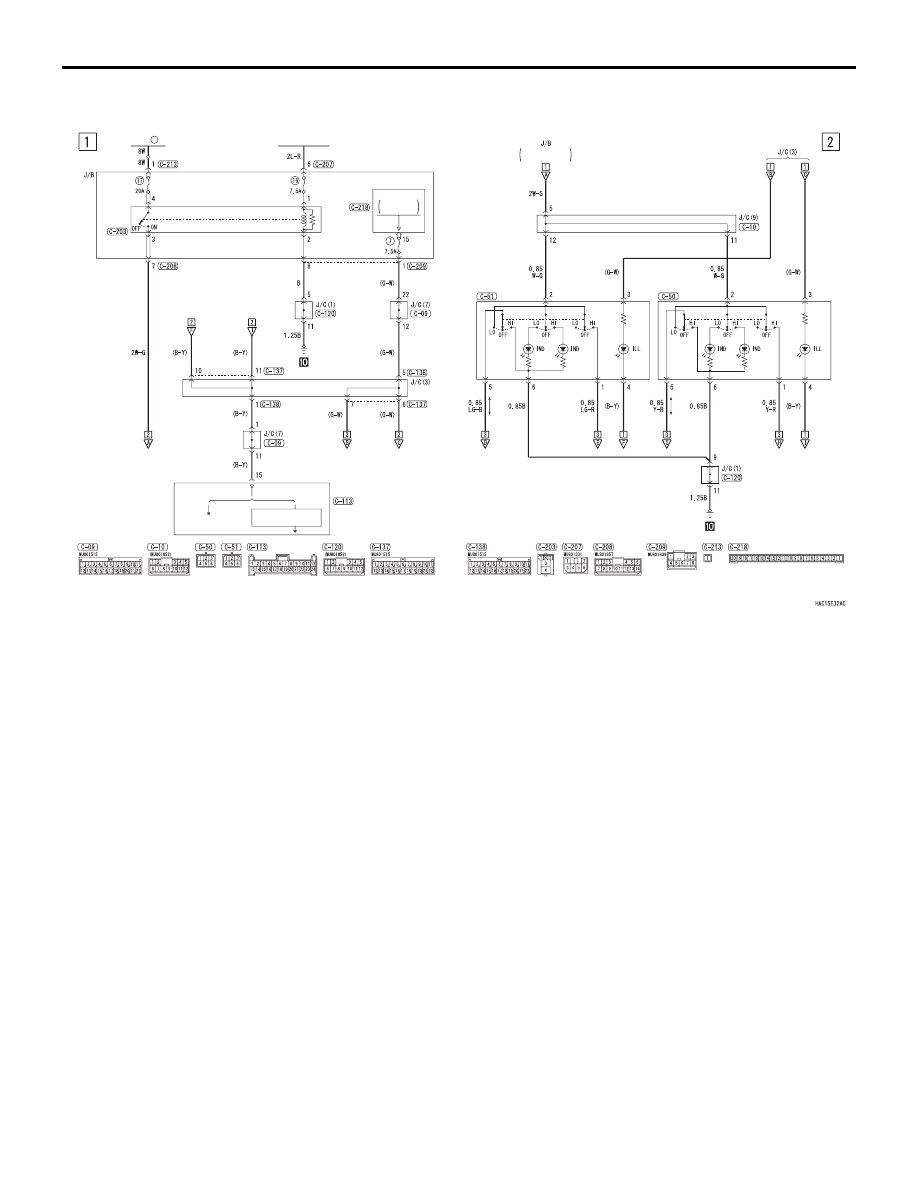

HEATED SEAT <RHD>

M1901010702189

HEATED SEAT
SWITCH (LH)

HEATED SEAT
SWITCH (RH)

IGNITION
SWITCH (IG2)

HEATED
SEAT
RELAY

ETACS-
ECU

HEATED SEAT
SWITCH (LH)

HEATED SEAT
SWITCH (RH)

J/B SIDE

HEATED SEAT

RELAY

TAIL LAMP
RELAY

FUSIBLE
LINK

20

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

COMBINATION
METER

VEHICLES WITH
RHEOSTAT

VEHICLES WITHOUT
RHEOSTAT

ILLUMINATION
CONTROL CIRCUIT
