ROOM LAMP AND IGNITION KEY CYLINDER ILLUMINATION LAMP

CIRCUIT DIAGRAMS

90-65

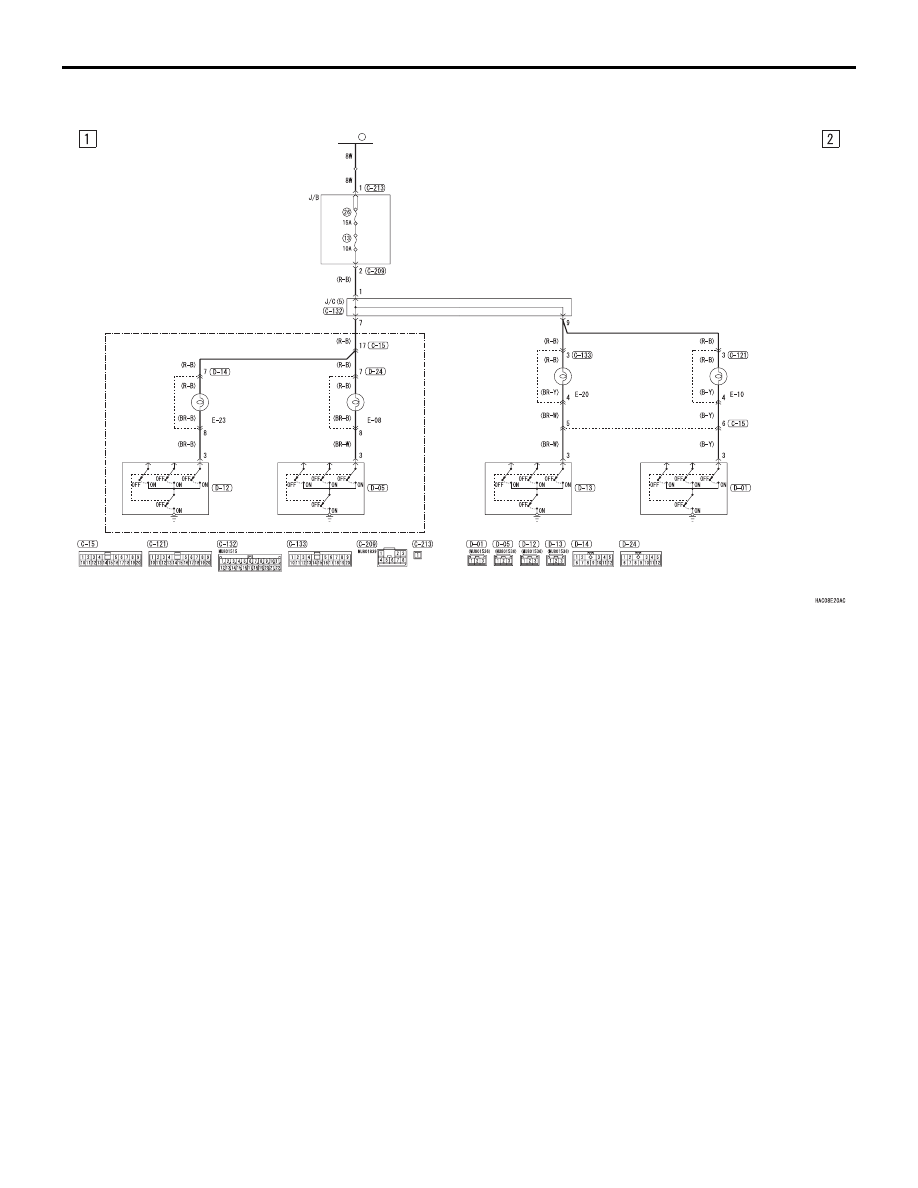

ROOM  LAMP AND IGNITION KEY CYLINDER ILLUMINATION LAMP <RHD> (CONTINUED)

DOOR
SWITCH
(FRONT: LH)

DOOR
SWITCH
(REAR: LH)

DOOR
SWITCH
(REAR: RH)

<DOUBLE CAB>

DOOR
SWITCH
(FRONT: RH)

ETACS-ECU

FRONT
DOOR
LOCK
ACTUATOR
(LH)

J/B SIDE

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

DOOR COURTESY LAMP

CIRCUIT DIAGRAMS

90-66

DOOR COURTESY LAMP

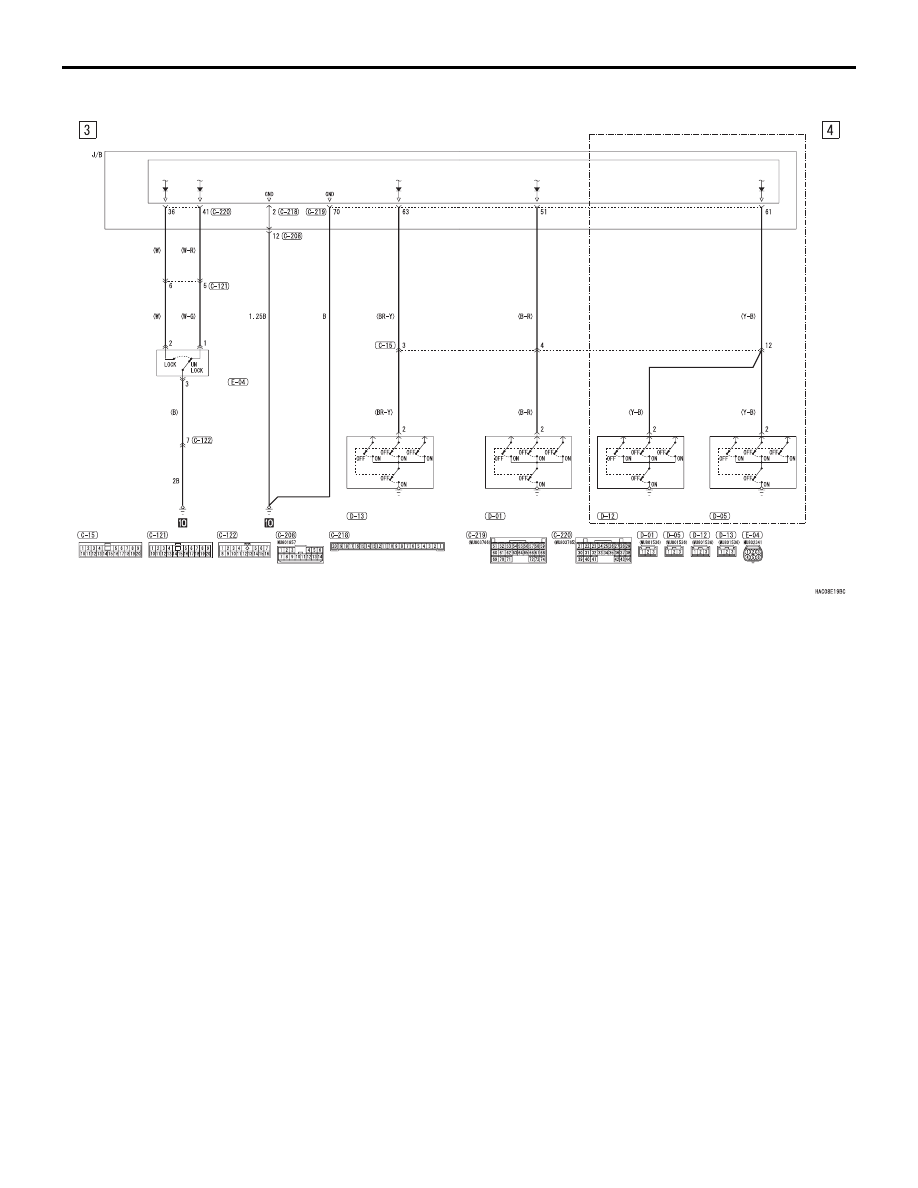

DOOR COURTESY LAMP <LHD>

M1901027600177

DOOR
SWITCH
(FRONT: RH)

DOOR
COURTESY
LAMP
(FRONT: RH)

FUSIBLE
LINK

20

DOOR
COURTESY
LAMP
(REAR: LH)

DOOR
COURTESY
LAMP
(REAR: RH)

DOOR
COURTESY
LAMP
(FRONT: LH)

DOOR
SWITCH
(FRONT: LH)

DOOR
SWITCH
(REAR: LH)

DOOR
SWITCH
(REAR: RH)

<DOUBLE CAB>

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

DOOR COURTESY LAMP

CIRCUIT DIAGRAMS

90-67

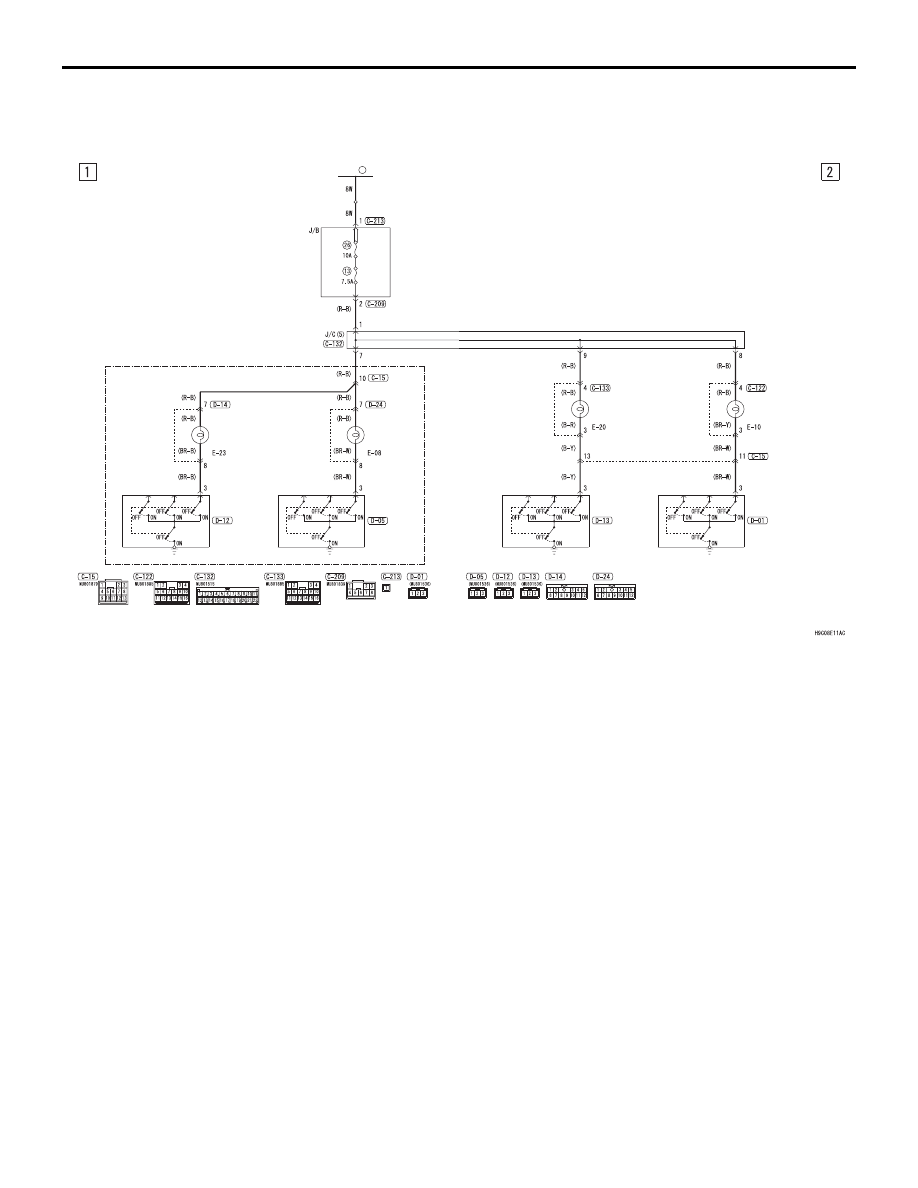

DOOR COURTESY LAMP <RHD>

M1901027600304

DOOR
SWITCH
(FRONT: RH)

DOOR
COURTESY
LAMP
(FRONT: RH)

FUSIBLE
LINK

20

DOOR
COURTESY
LAMP
(REAR: LH)

DOOR
COURTESY
LAMP
(REAR: RH)

DOOR
COURTESY
LAMP
(FRONT: LH)

DOOR
SWITCH
(FRONT: LH)

DOOR
SWITCH
(REAR: LH)

DOOR
SWITCH
(REAR: RH)

<DOUBLE CAB>

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

GLOVE BOX LAMP

CIRCUIT DIAGRAMS

90-68

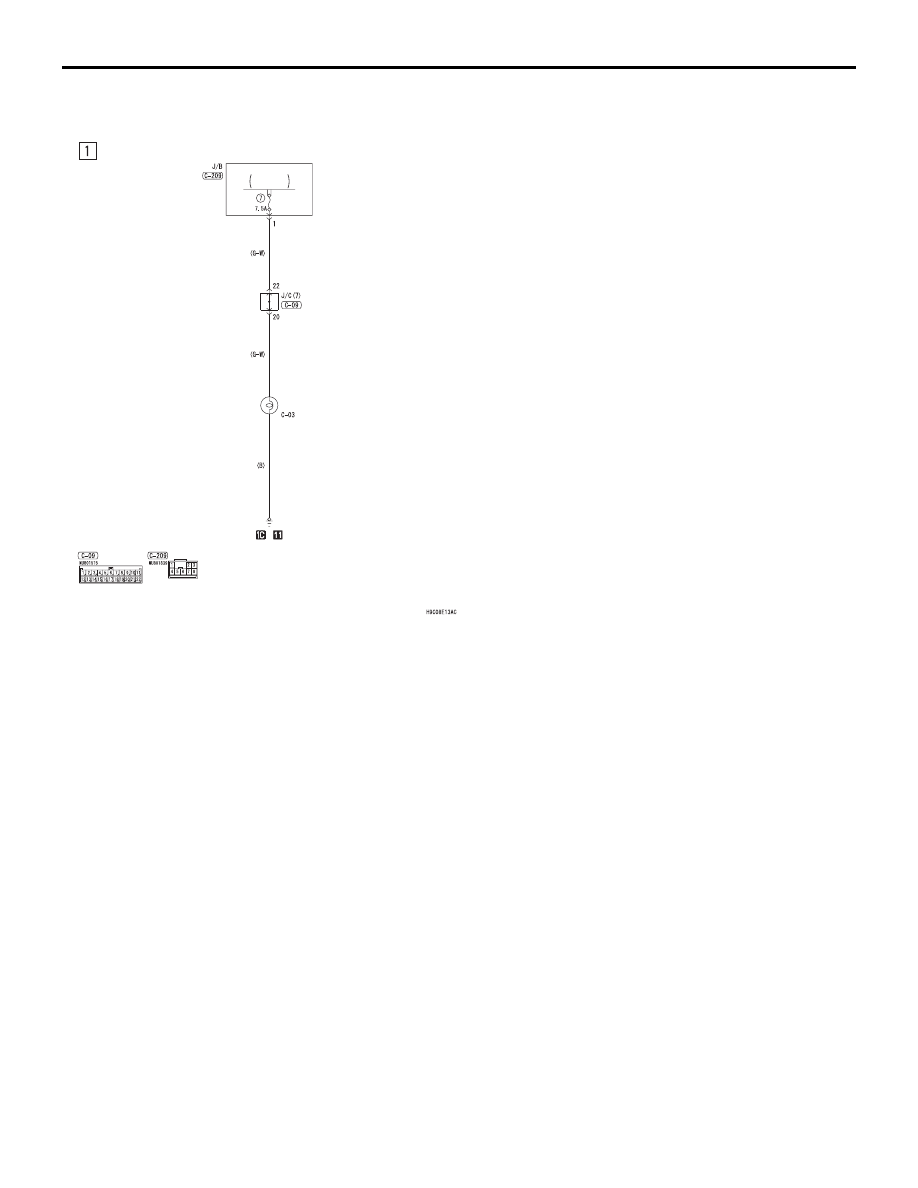

GLOVE BOX LAMP

M1901002201830

ETACS-ECU

TAIL LAMP
RELAY

GLOVE
BOX LAMP

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

<LHD> <RHD>
