Mitsubishi L200. Manual - part 747





MITSUBISHI MULTI COMMUNICATION SYSTEM (MMCS)

CHASSIS ELECTRICAL

54A-355

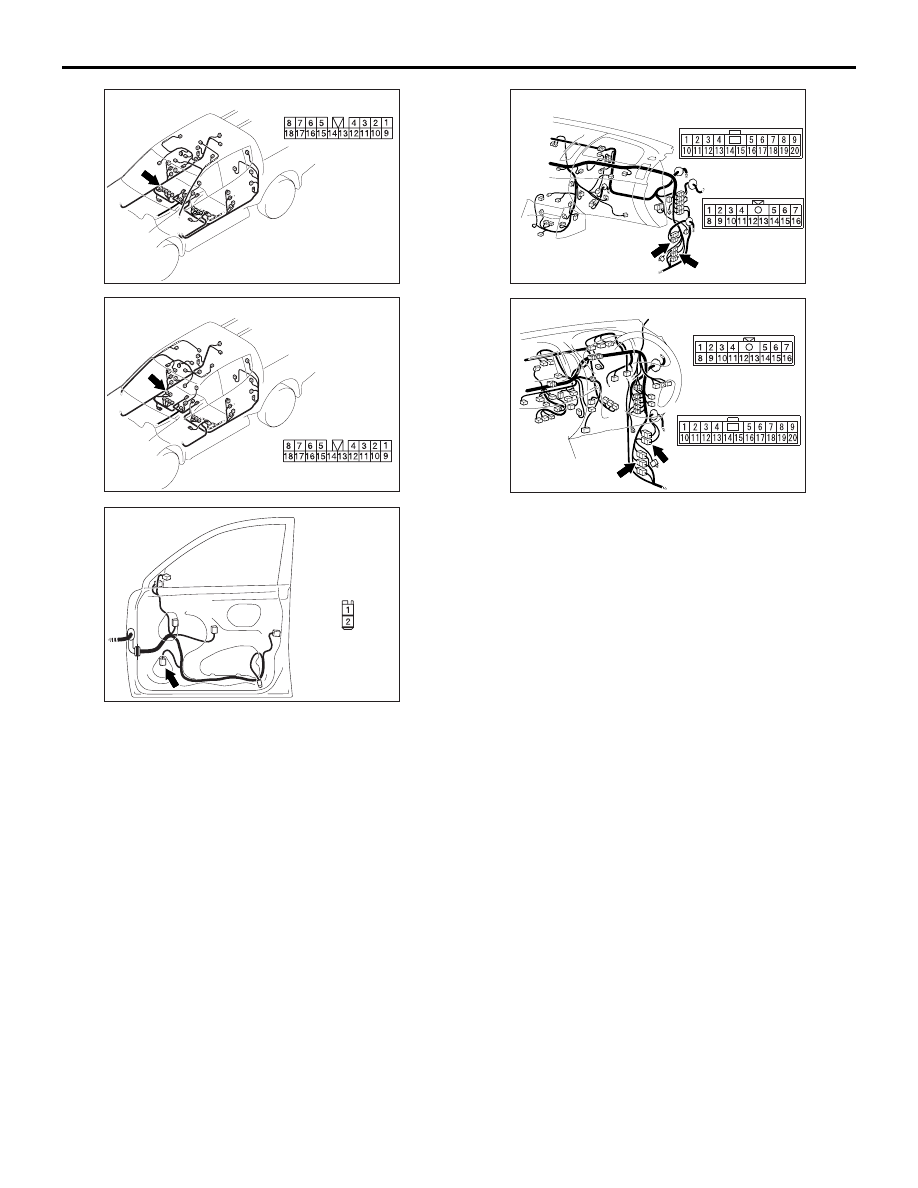

<Front door speaker (RH)> Check the wire harness

between E-11 front door speaker (RH) connector
terminal No.1, 2 and D-31 audio amplifier con-
nector terminal No.7, 17.

NOTE:

Prior to the wiring harness inspection, check interme-

diate connectors C-121 and C-58, and repair if
necessary.

AC903885AC

Connector: D-31 <LHD>

Harness side

AC903886 AC

Connector: D-31 <RHD>

Harness side

AC509954AB

Connector: E-11

Harness side

AC903853

Connectors: C-58, C-121 <LHD>

BC

C-58

C-58

C-121

C-121

AC903868

Connectors: C-58, C-121 <RHD>

BL

C-58

C-58

C-121

C-121

MITSUBISHI MULTI COMMUNICATION SYSTEM (MMCS)

CHASSIS ELECTRICAL

54A-356

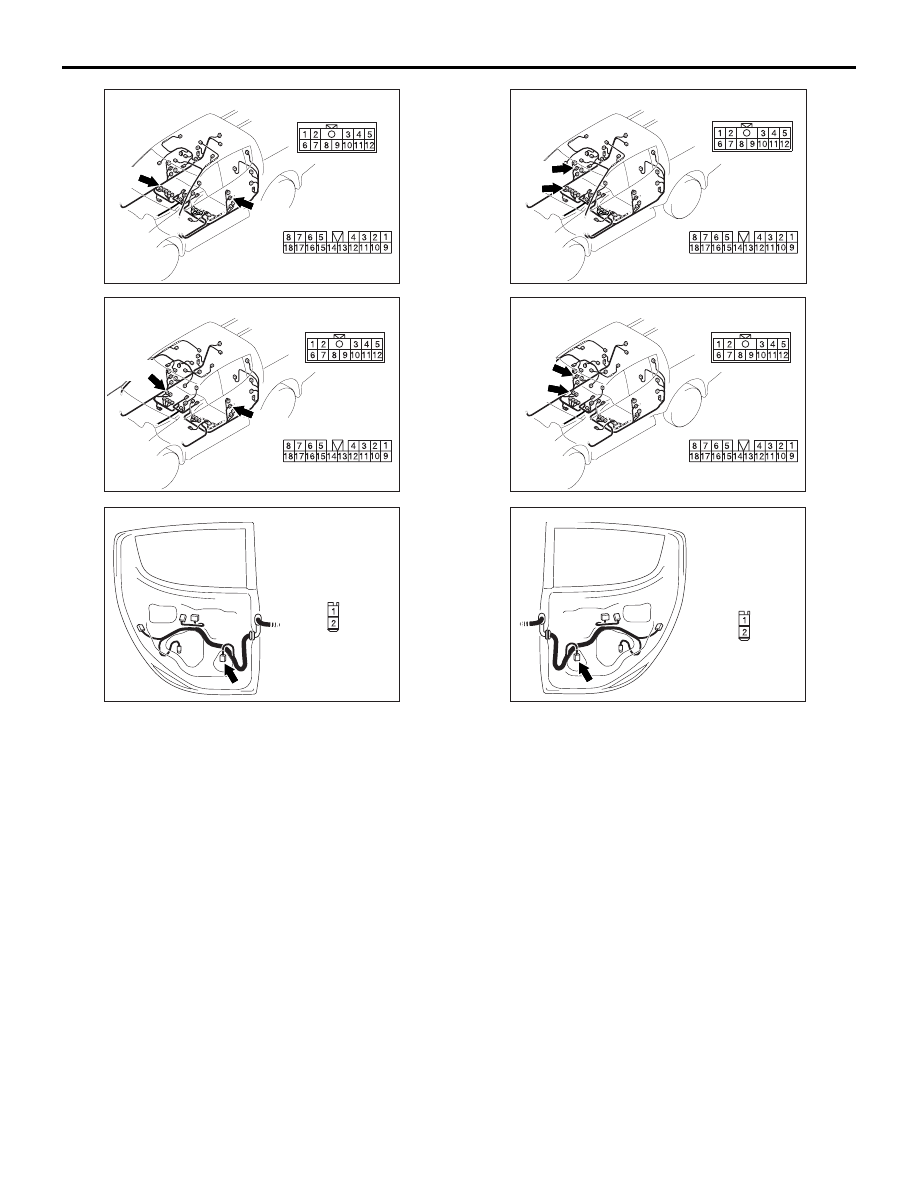

<Rear door speaker (LH)> Check the wire harness

between E-22 rear door speaker (LH) connector
terminal No.1, 2 and D-31 audio amplifier con-
nector terminal No.1, 9.

NOTE: Prior to the wiring harness inspection, check

intermediate connector D-14, and repair if neces-
sary.

<Rear door speaker (RH)> Check the wire harness

between E-09 rear door speaker (RH) connector
terminal No.1, 2 and D-31 audio amplifier con-
nector terminal No.2, 10.

NOTE: Prior to the wiring harness inspection, check

intermediate connector D-24, and repair if neces-
sary.

AC903885AG

Connectors: D-14, D-31 <LHD>

D-31

D-14

Harness side

D-31

D-14

AC903886 AE

Connectors: D-14, D-31 <RHD>

D-31

Harness side

D-31

D-14

D-14

AC502333AB

Connector: E-22

Harness side

AC903885

Connectors: D-24, D-31 <RHD>

AH

D-24

D-24

D-31

Harness side

D-31

AC903886 AF

Connectors: D-24, D-31 <RHD>

D-31

Harness side

D-31

D-24

D-24

AC502334AB

Harness side

Connector: E-09

MITSUBISHI MULTI COMMUNICATION SYSTEM (MMCS)

CHASSIS ELECTRICAL

54A-357

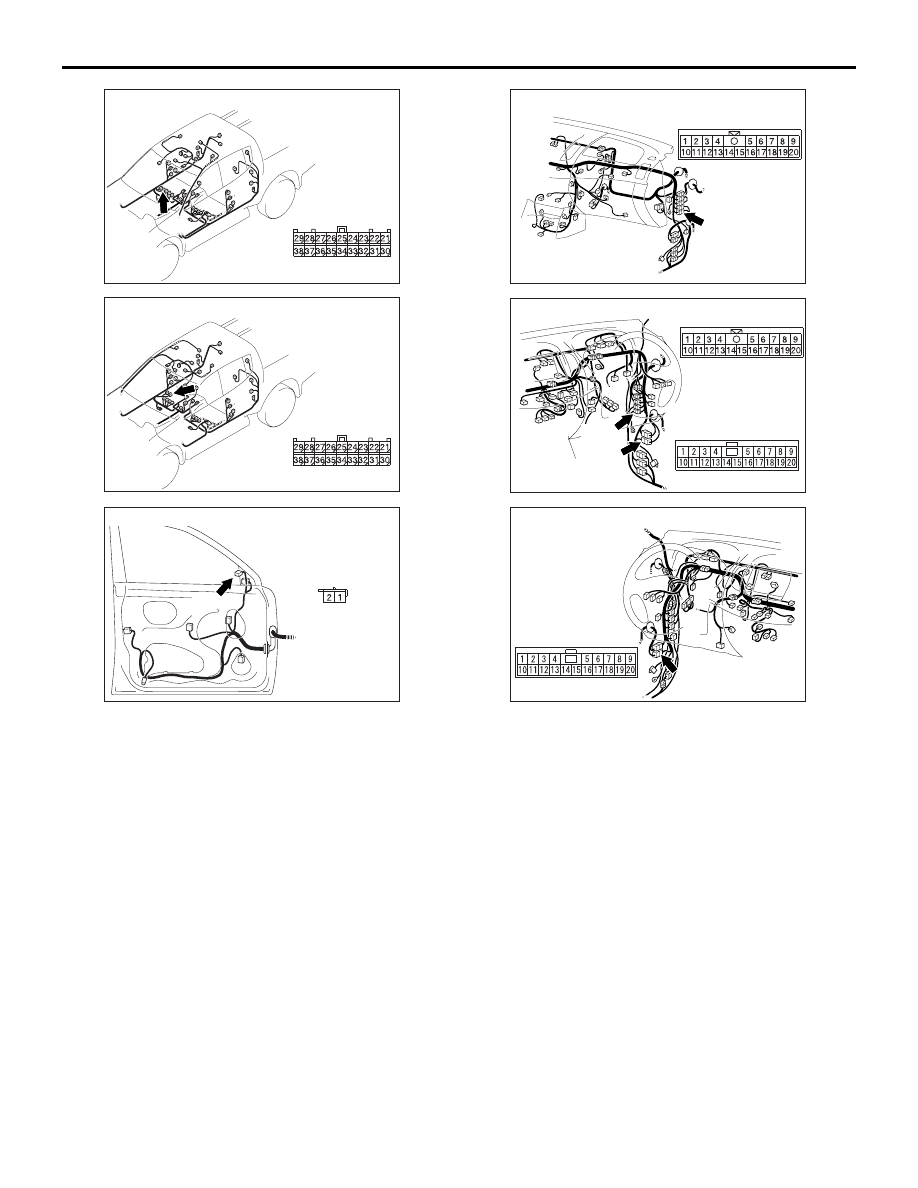

<Tweeter (LH)> Check the wire harness between E-

24 tweeter (LH) connector terminal No.1, 2 and
D-30 audio amplifier connector terminal No.26,
27.

NOTE:

Prior to the wiring harness inspection, check interme-

diate connectors C-133 and C-16, and repair if
necessary.

AC903885AD

Connector: D-30 <LHD>

Harness side

AC903886 AD

Connector: D-30 <RHD>

Harness side

AC509952

Connector: E-24

AC

Harness side

AC903853

Connector: C-16 <LHD>

AL

AC903868

Connectors: C-16, C-133 <RHD>

C-133

AV

C-133

C-16

C-16

AC903856

Connector: C-133 <LHD>

AN

MITSUBISHI MULTI COMMUNICATION SYSTEM (MMCS)

CHASSIS ELECTRICAL

54A-358

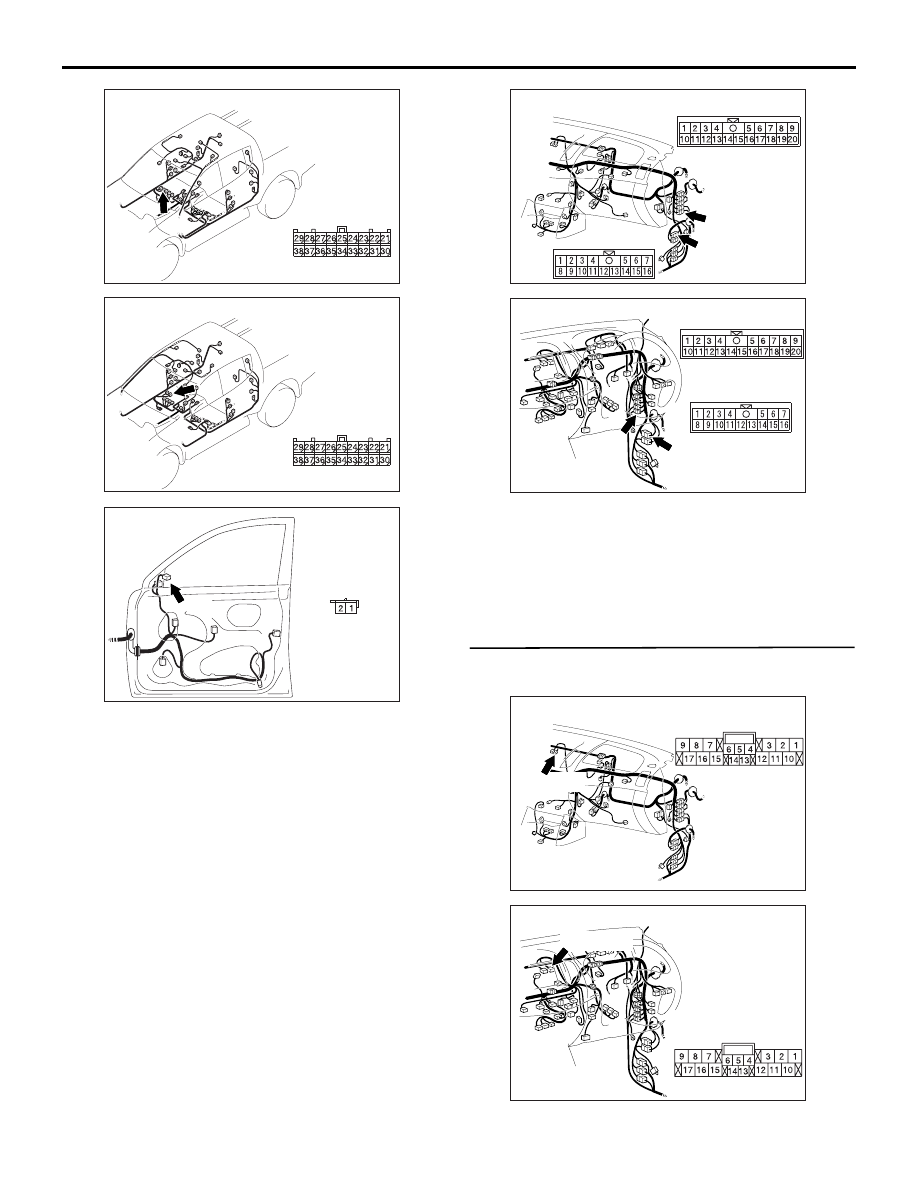

<Tweeter (RH)> Check the wire harness between E-

25 tweeter (RH) connector terminal No.1, 2 and
D-30 audio amplifier connector terminal No.23,
24.

NOTE:

Prior to the wiring harness inspection, check interme-

diate connectors C-122 and C-16, and repair if
necessary.

Q: Is the check result normal?

YES :

Go to Step 6.

NO :

Repair the wiring harness.

STEP 6. Connector check: C-170 multivision
display connector

Q: Is the check result normal?

AC903885AD

Connector: D-30 <LHD>

Harness side

AC903886 AD

Connector: D-30 <RHD>

Harness side

AC509954AC

Connector: E-25

Harness side

AC903853

BD

Connectors: C-16, C-122 <LHD>

C-16

C-16

C-122

C-122

AC903868

Connectors: C-16, C-122 <RHD>

BM

C-16

C-16

C-122

Harness side

C-122

AC903853

AV

Connector: C-170 <LHD>

C-170 (GR)

Harness side

AC903868

BF

Connector: C-170 <RHD>

C-170 (GR)

Harness side
