Mitsubishi L200. Manual - part 486

42-4

KEYLESS ENTRY SYSTEM TIMER LOCK FUNCTION
INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

42-214

METHOD OF REGISTERING A SECRET CODE



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42-214

TRANSMITTER. . . . . . . . . . . . . . . . . . . . . .

42-214

TRANSMITTER DISASSEMBLY AND REASSEMBLY



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42-214

TRANSMITTER BATTERY INSPECTION  .

42-215

SUNROOF ASSEMBLY. . . . . . . . . . .

42-215

SERVICE SPECIFICATION(S) . . . . . . . . . .

42-215

LUBRICANT(S) . . . . . . . . . . . . . . . . . . . . . .

42-215

TROUBLESHOOTING  . . . . . . . . . . . . . . . .

42-215

DIAGNOSIS TROUBLESHOOTING FLOW

42-215

SYMPTOM CHART. . . . . . . . . . . . . . . . . . .

42-215

SYMPTOM PROCEDURES . . . . . . . . . . . .

42-216

SUNROOF DOES NOT OPERATE  . . . . . .

42-216

ANY OF THE SUNROOF SWITCH POSITION IS
DEFECTIVE  . . . . . . . . . . . . . . . . . . . . . . . .

42-224

SUNROOF ANTI-TRAP FUNCTION DOES NOT
WORK . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42-227

ON-VEHICLE SERVICE . . . . . . . . . . . . . . .

42-227

WATER TEST . . . . . . . . . . . . . . . . . . . . . . .

42-227

SUNROOF FIT ADJUSTMENT. . . . . . . . . .

42-228

SUNROOF OPERATION CHECK  . . . . . . .

42-228

SUNROOF SAFETY FUNCTION CHECK  .

42-228

ROOF LID GLASS OPERATION CURRENT CHECK



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42-228

SUNROOF INITIALIZED ADJUSTMENT . .

42-228

SUNROOF ASSEMBLY . . . . . . . . . . . . . . .

42-229

SUNROOF ASSEMBLY REMOVAL AND
INSTALLATION. . . . . . . . . . . . . . . . . . . . . .

42-229

SUNROOF CHECK. . . . . . . . . . . . . . . . . . .

42-230

SUNROOF ASSEMBLY DISASSEMBLY AND
REASSEMBLY  . . . . . . . . . . . . . . . . . . . . . .

42-231

BODY MOUNTING . . . . . . . . . . . . . . .

42-234

BODY MOUNTING REMOVAL AND INSTALLATION



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42-234

REAR GATE . . . . . . . . . . . . . . . . . . . .

42-237

SERVICE SPECIFICATION(S) . . . . . . . . . .

42-237

ON-VEHICLE SERVICE . . . . . . . . . . . . . . .

42-238

REAR GATE PANEL FIT ADJUSTMENT . .

42-238

REAR GATE OUTSIDE HANDLE ADJUSTMENT



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42-238

REAR GATE . . . . . . . . . . . . . . . . . . . . . . . .

42-239

REAR GATE REMOVAL AND INSTALLATION



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42-239

REAR GATE LATCH ASSEMBLY. . . . . . . .

42-240

REAR GATE LATCH ASSEMBLY REMOVAL AND
INSTALLATION . . . . . . . . . . . . . . . . . . . . . .

42-240

REAR BODY ROPE HOOK  . . . . . . . .

42-241

REAR BODY ROPE HOOK REMOVAL AND
INSTALLATION <SINGLE CAB>  . . . . . . . .

42-241

REAR SIDE PANEL . . . . . . . . . . . . . .

42-243

REAR SIDE PANEL REMOVAL AND INSTALLATION



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42-243

LOOSE PANEL. . . . . . . . . . . . . . . . . .

42-244

LOOSE PANEL REMOVAL AND INSTALLATION



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42-244

CUSTOMISATION FUNCTION. . . . . .

42-244

HOOD

BODY

42-5

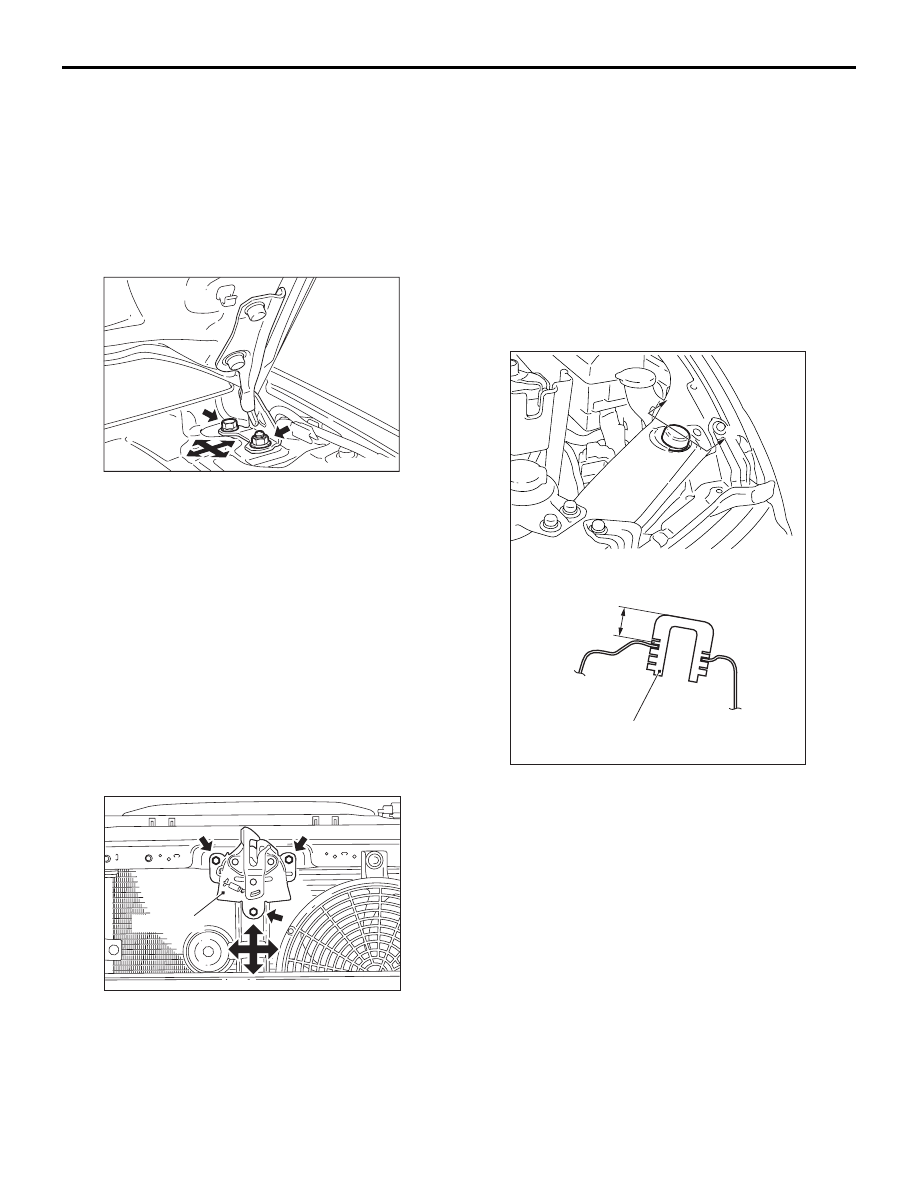

HOOD

ON-VEHICLE SERVICE

ADJUSTMENT OF CLEARANCE AROUND
HOOD

M1421007200301

1. Remove the front deck garnish (Refer to GROUP

51, Windshield Wiper ).

AC501247

2. Loosen the hood hinge mounting bolt and nut but

do not remove them. Move the hood front/rear
and left/right to align the hood level and adjust the
clearance between the hood and body.

3. After the adjustment, tighten the hood hinge

mounting bolt and nut.

4. Install the front deck garnish (Refer to GROUP 51,

Windshield Wiper ).

ADJUSTMENT OF ALIGNMENT OF HOOD
STEPPED PORTION AND HOOD
STRIKER

M1421007300665

1. Remove the radiator grille (Refer to GROUP 51,

Radiator Grille ).

AC501246AB

Hood latch

2. Loosen the hood latch mounting bolts but do not

remove them. Then move the hood latch up/down
and left/right to align the hood level and adjust the
hood striker engagement.

3. After the adjustment, tighten the hood latch

mounting bolts.

4. Install the radiator grille (Refer to GROUP 51,

Radiator Grille ).

ADJUSTMENT OF HOOD HEIGHT

M1421007400349

AC501248

AC502498

AC502955

15.3 mm

AB

A

A

Section A – A

Damper

Turn the damper to the shown dimension to adjust
the hood height. If the hood height is still not even,
turn the damper again until the height is even. The
damper height is altered by roughly 3 mm when the
damper is rotated once.
NOTE: If a rattling noise is heard due to the vibration
of the hood when the vehicle is being driven, adjust
the damper height until the damper is seated on the
hood.

HOOD

BODY

42-6

HOOD

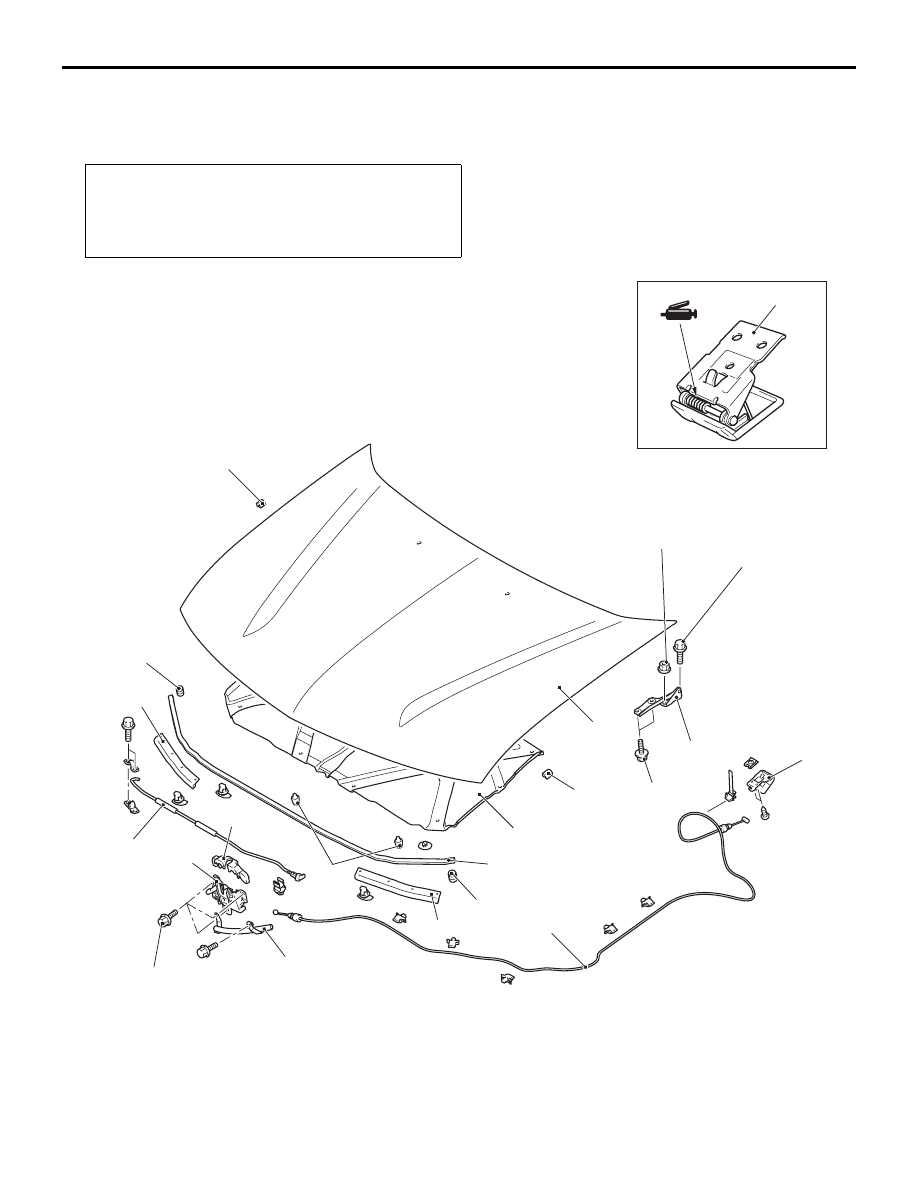

REMOVAL AND INSTALLATION

M1421001602192

Post-installation Operation
• Adjustment of Clearance Around Hood (Refer to

P.42-5

.)

• Adjustment of Alignment of Hood Stepped Portion and

Hood Striker (Refer to

P.42-5

.)

• Adjustment of Hood Height (Refer to

P.42-5

.)

ACA00263

5

1

1

1

1

1

2

3

4

5

6

7

8

9

9

10

11

12

AC

22 ± 4 N·m

22 ± 4 N·m

13 ± 2 N·m

9.0 ± 2.0 N·m

AC804238

AC501251

AC402179

AC402180

A

A

B

B

B

B

7

7

10

7

10

10

AF

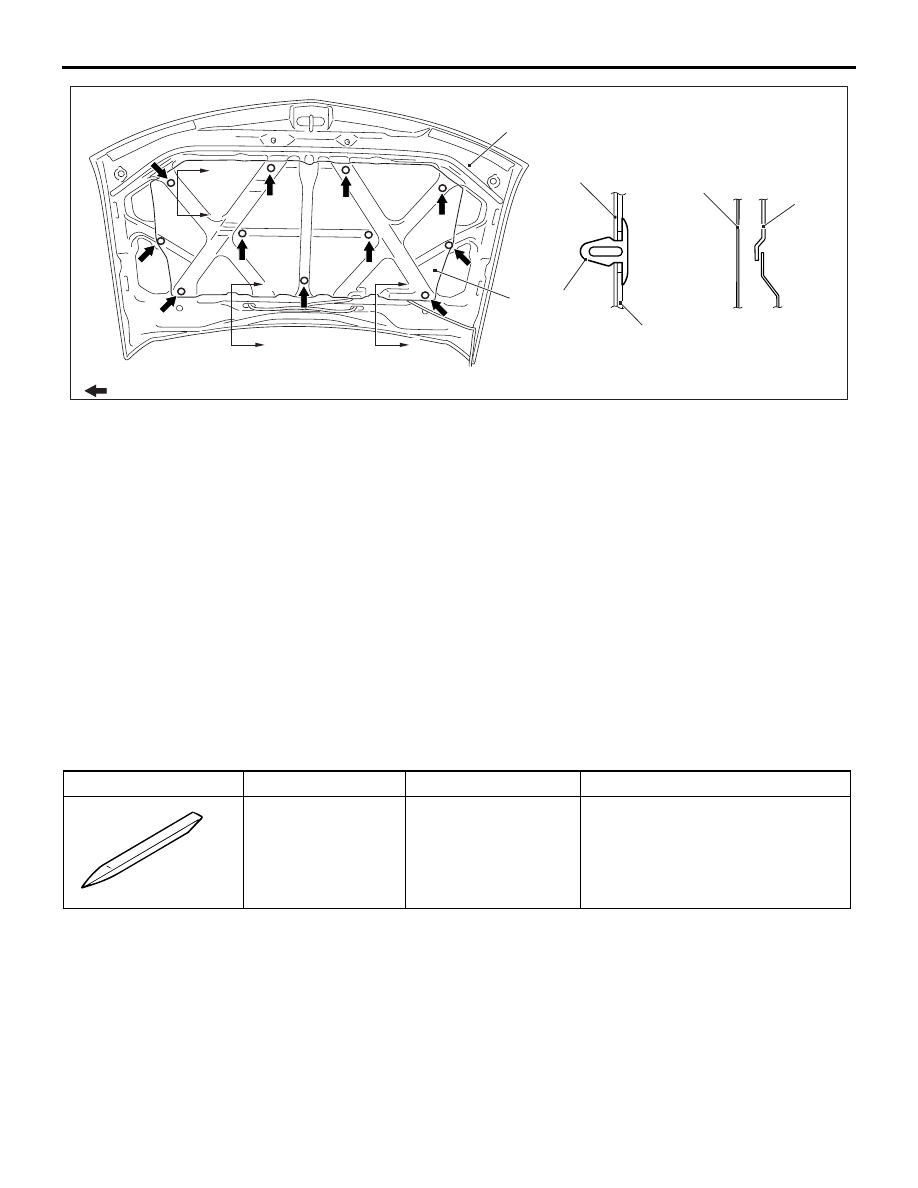

NOTE
         : Clip positions

Clip

Section A – A

Section B – B

Damper removal

1. Damper

Hood latch and hood lock release
cable removal steps

•

Radiator grille (Refer to GROUP 51,
Radiator Grille .)

2. Hood latch
3. Hood latch cover <Some models>
4. Hood lock release cable protector
5. Hood lock release handle
•

Front splash shield (Refer to

P.42-

13

.)

6. Hood lock release cable

Hood removal steps

7. Hood insulator
8. Hood weatherstrip
9. Hood weatherstrip front
•

Windshield washer hose and
windshield washer nozzle (Refer to
GROUP 51, Windshield Washer .)

10. Hood
11. Hood support rod
•

Front deck garnish (Refer to GROUP
51, Windshield Wiper .)

12. Hood hinge

FENDER

BODY

42-7

FENDER

SPECIAL TOOL

M1421000600461

Tool

Number

Name

Use

MB990784

MB990784

Ornament remover

Side turn-signal lamp removal
