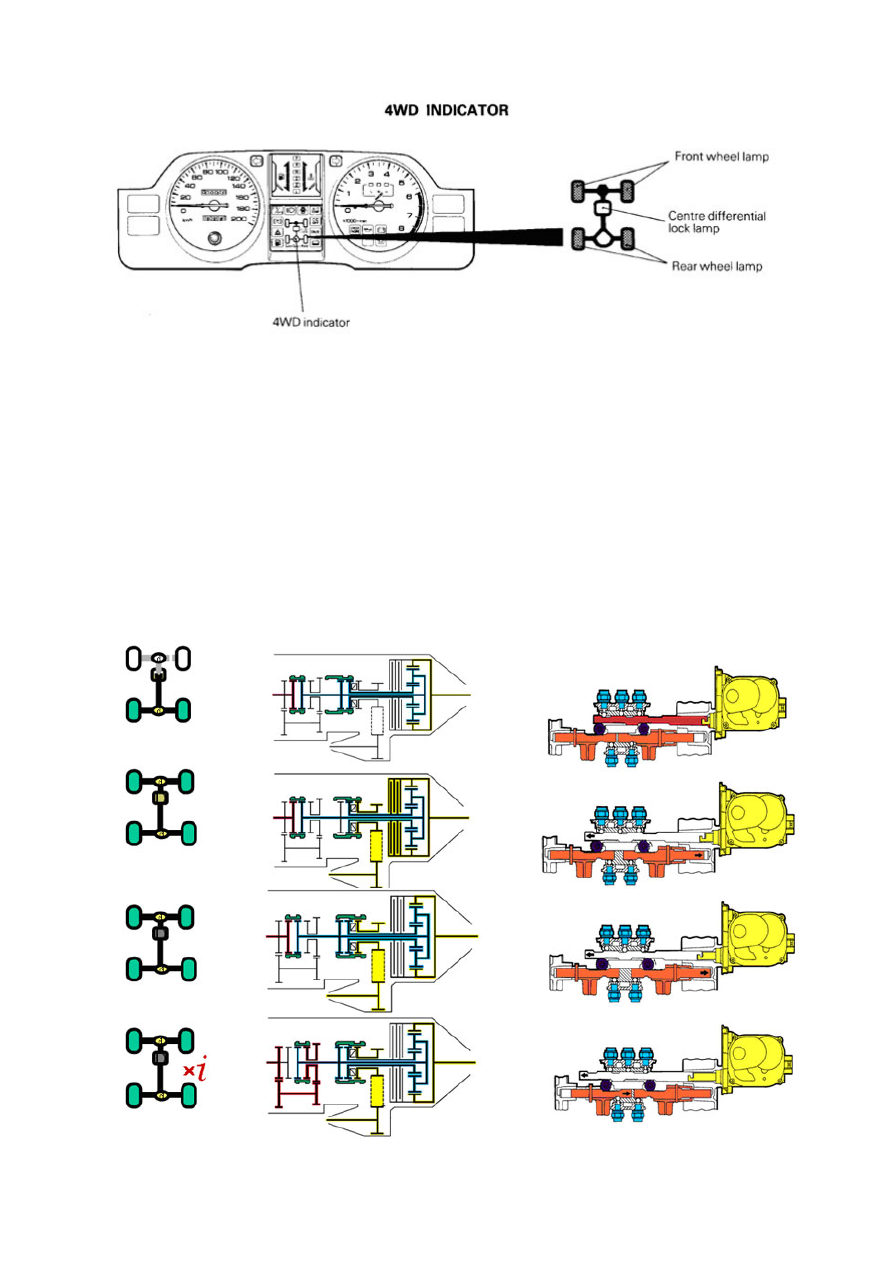

   Действительно, при помощи одного нажатия на рычаг раздаточной коробки Вы

можете на ходу до 100 км/ч включить один из 3 режимов трансмиссии (задний

привод, полный привод, полный привод с заблокированным межосевым

дифференциалом), приспособив ее к любым видам дорог и бездорожья. С

остановкой можно включить понижающую передачу, полностью мобилизовав

внедорожные возможности трансмиссии













380

Процесс включения режима 4WD несколько отличается от выбора других

режимов, так как он сопровождается еще одним процессом, которым управляет

электронный блок управления (ECU). Этот режим – подключение привода

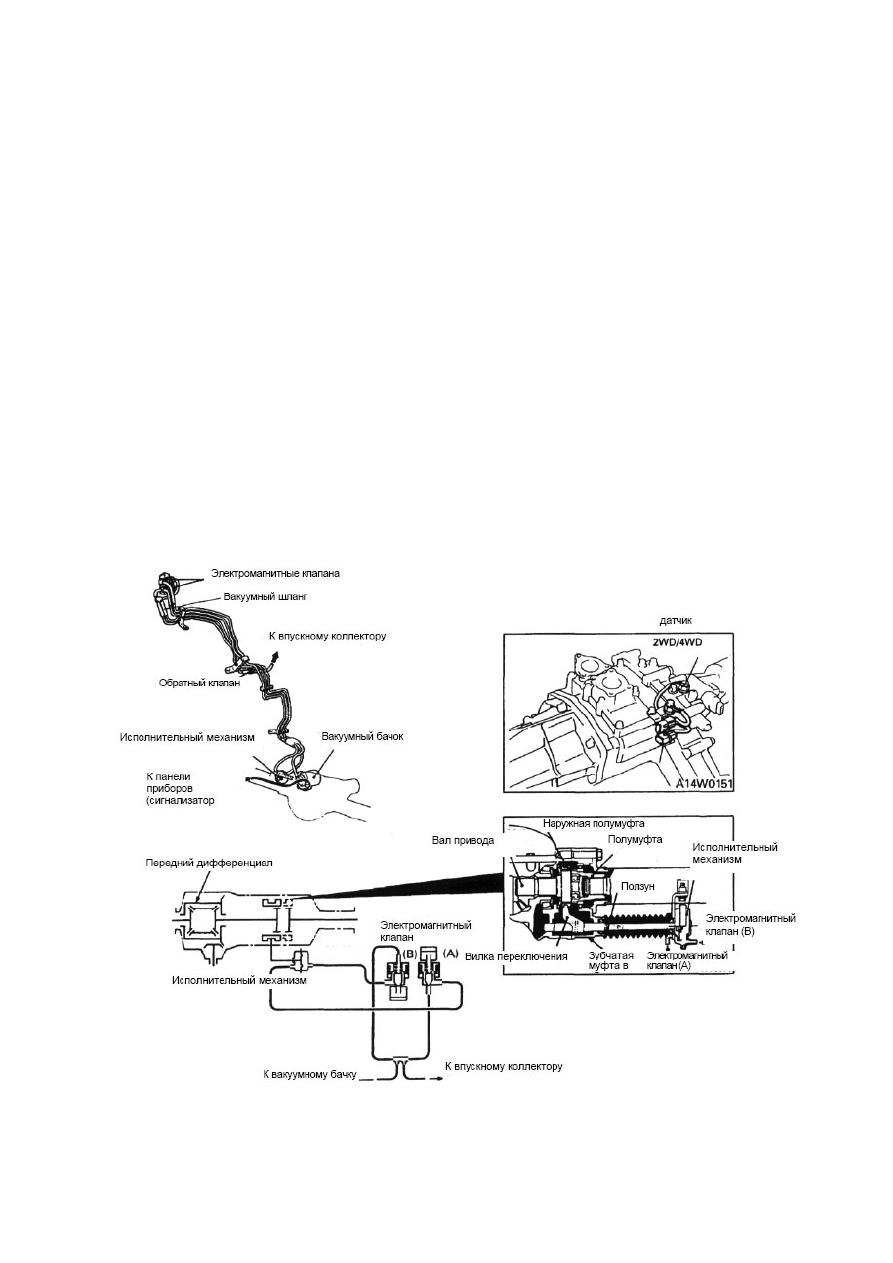

передних колес. На полноприводных автомобилях Mitsubishi применяется

вакуумная система отключения привода передних колес. Механизм этой системы

включает первичный вал, зубчатую муфту, ползун, вилку включения. Зубчатая

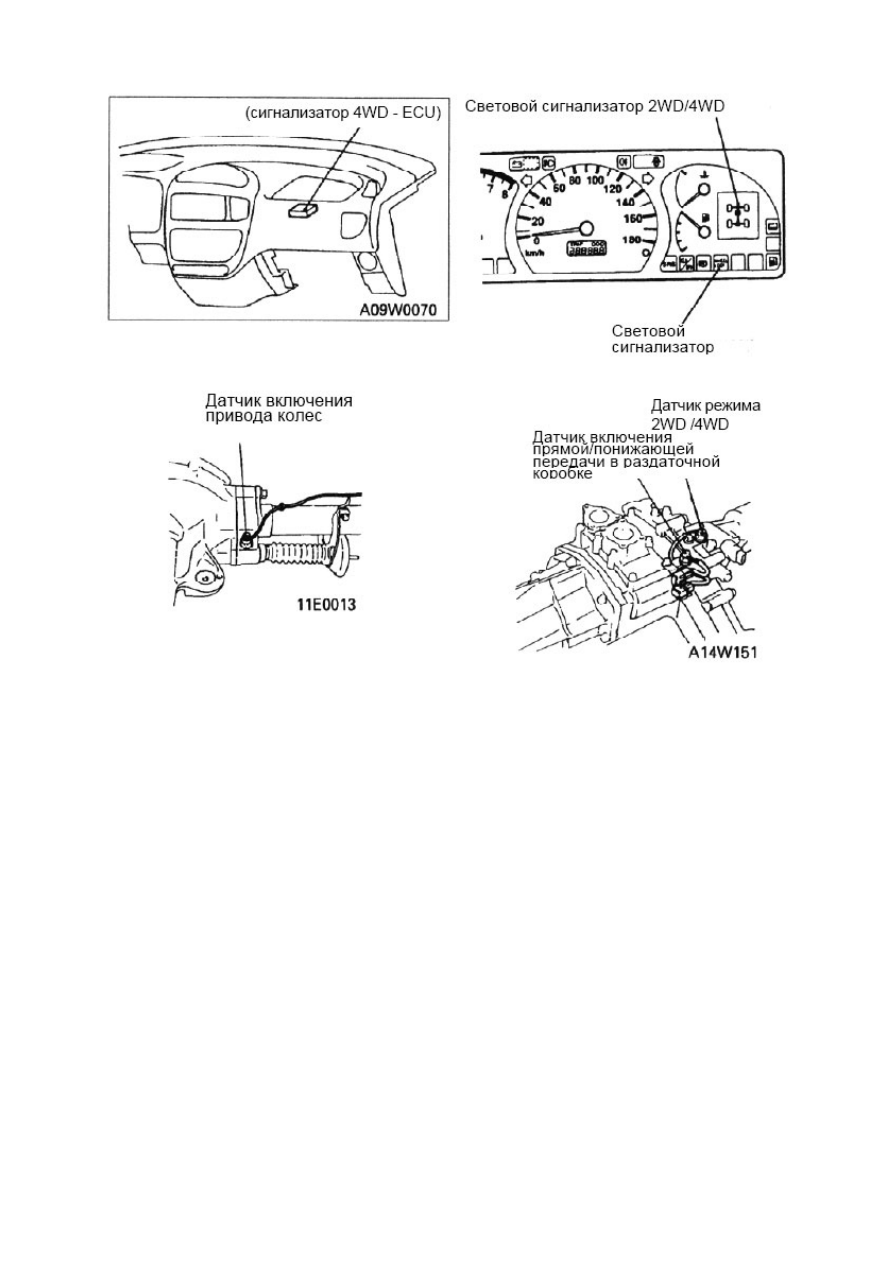

муфта включения управляется по сигналу электрического датчика включения

полного привода, расположенного в раздаточной коробке. При появлении

управляющего электрического сигнала от блока управления электромагнитные

клапана открывают или перекрывают каналы, подводящие разряжение к

исполнительному механизму. Исполнительный механизм через ползун и вилку

включения перемещает зубчатую полумуфту в положение включения (4WD) или

выключения (2WD) привода колеса. Для обеспечения надежности работы

применяется вакуумный бачок (vacuum tank).












381

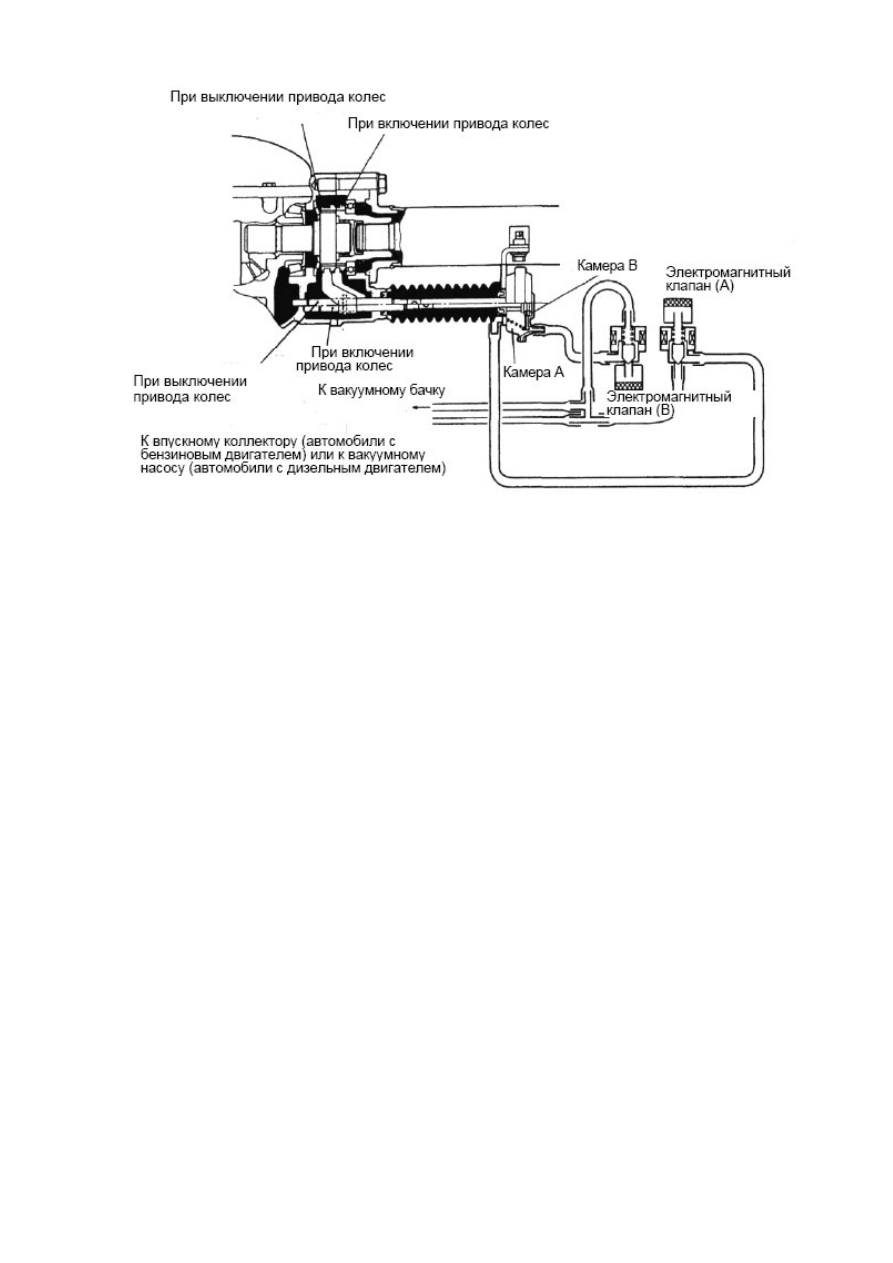

1) Привод передних колес отключен (2WD)

При включении в раздаточной коробке режима 2WD включаются электромагнитные

клапана (А) и (В). Через электромагнитный клапан (А) вакуум поступает в рабочую

камеру исполнительного механизма. Это обеспечивает нахождение зубчатой муфты в

выключенном положении.

2) Привод передних колес включен (4WD)

При включении полного привода в раздаточной коробке отключается питание обоих

электромагнитных клапанов, и камера исполнительного механизма соединяется с

атмосферой. Одновременно вакуум поступает в камеру (В). Это приводит к включению

зубчатой муфты (режима 4WD). В этом состоянии находится механизм и при

выключенном замке зажигания.
