Mitsubishi: техническое обслуживание автомобилей - часть 660

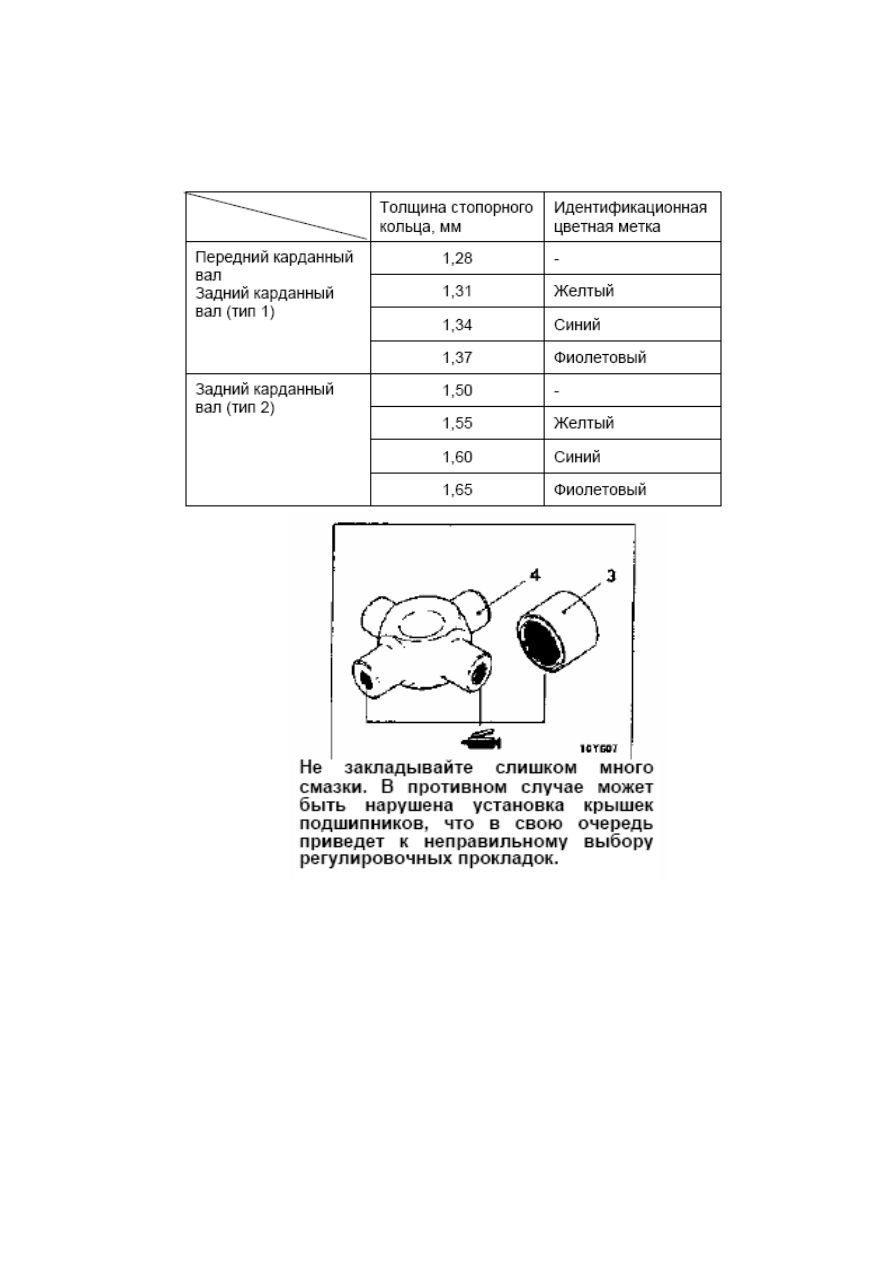

4.  Если осевой зазор превышает предельно допустимое значение, то

отрегулируйте его, подобрав стопорное кольцо подходящей толщины.










276

Глава 18.

 Дифференциалы

18.01.

   Общие сведения

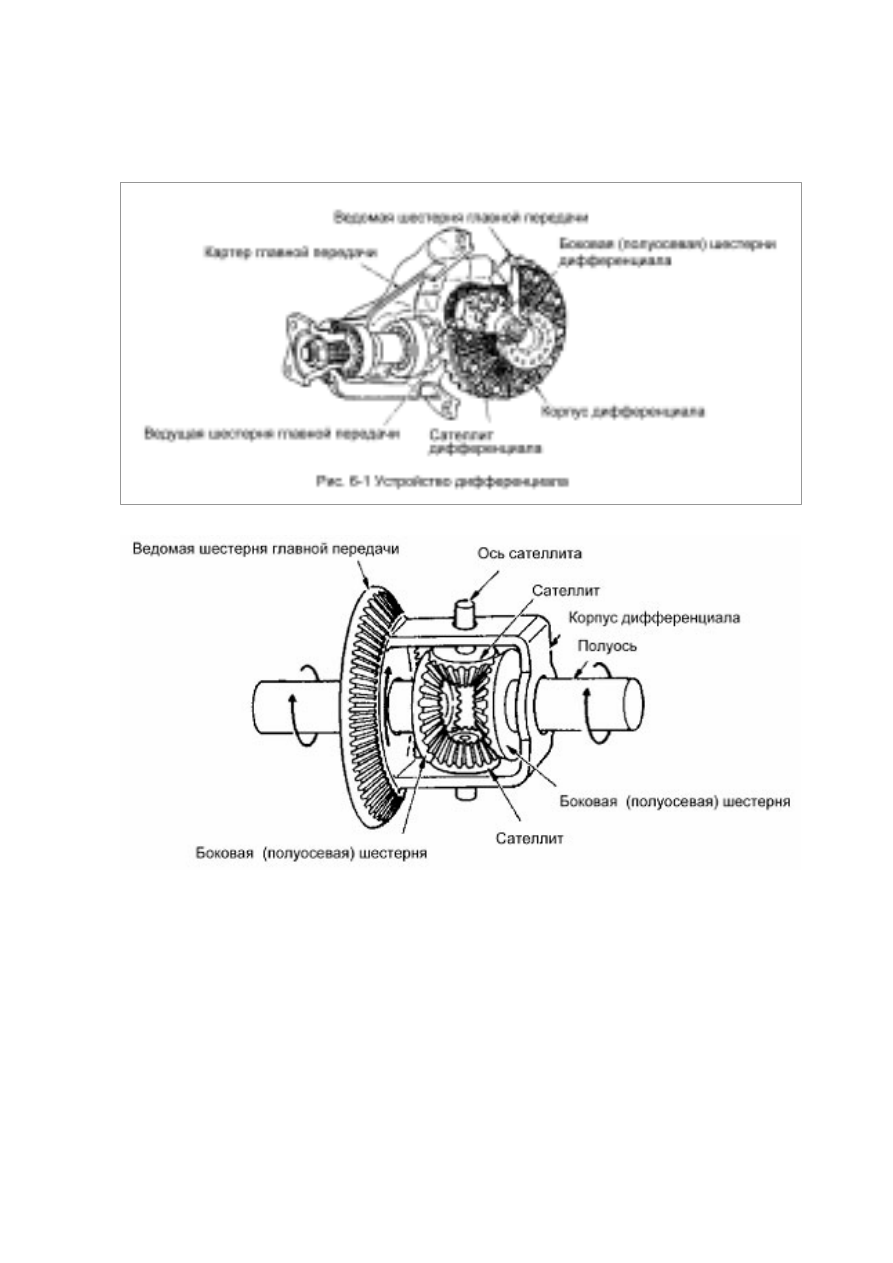

Редуктор – механизм, выполняющий функцию передачи подводимого к нему

крутящего момента, с изменением его величины и направления.

Дифференциал – частный случай редуктора – механизм трансмиссии,

выполняющий функцию распределения подводимого к нему крутящего момента

между колесами или мостами автомобиля и позволяющий ведомым валам

вращаться с неодинаковыми угловыми скоростями.

Дифференциал должен распределять крутящие моменты между колесами или

мостами в пропорции, обеспечивающей наилучшие эксплуатационные свойства:

максимальную силу тяги, хорошие устойчивость и управляемость.



277

18.02.

   Классификация дифференциалов.

Ниже приведена общая классификация дифференциалов.



По месту расположения в трансмиссии:

•  Межколесные
•  Межосевые
•  Межбортовые

По соотношению крутящих моментов на ведомых валах:

•  С постоянным соотношением

o

  Симметричные

ƒ

  Конические

ƒ

  Цилиндрические

o

  Несимметричные

ƒ

  Конические

ƒ

  Цилиндрические

•  С непостоянным соотношением

o

  Самоблокирующиеся

ƒ

  Пульсирующие

ƒ

  Свободного хода

•  Роликовые
•  Кулачковые

ƒ

  Повышенного трения

•  Кулачковые
•  Червячные
•  С муфтами трения
•  Гидравлические

o

   С принудительной блокировкой

o



В настоящее время все автомобили имеют межколесные дифференциалы.

Межосевые дифференциалы применяются в многоприводных автомобилях для

предотвращения циркуляции мощности, дополнительно нагружающей

трансмиссию и вызывающей ускоренное изнашивание шин. Межбортовые

дифференциалы распределяют моменты между бортами в многоприводных

автомобилях специального назначения.



278



















































В качестве межколесных дифференциалов на большинстве автомобилей

устанавливаются прямозубые конические дифференциалы, реже –

цилиндрические. В качестве межосевых применяются конические

дифференциалы и цилиндрические дифференциалы планетарного типа. Если

нагрузка, приходящаяся на мосты - разная, используют несимметричные

межосевые дифференциалы, распределяющие моменты по мостам

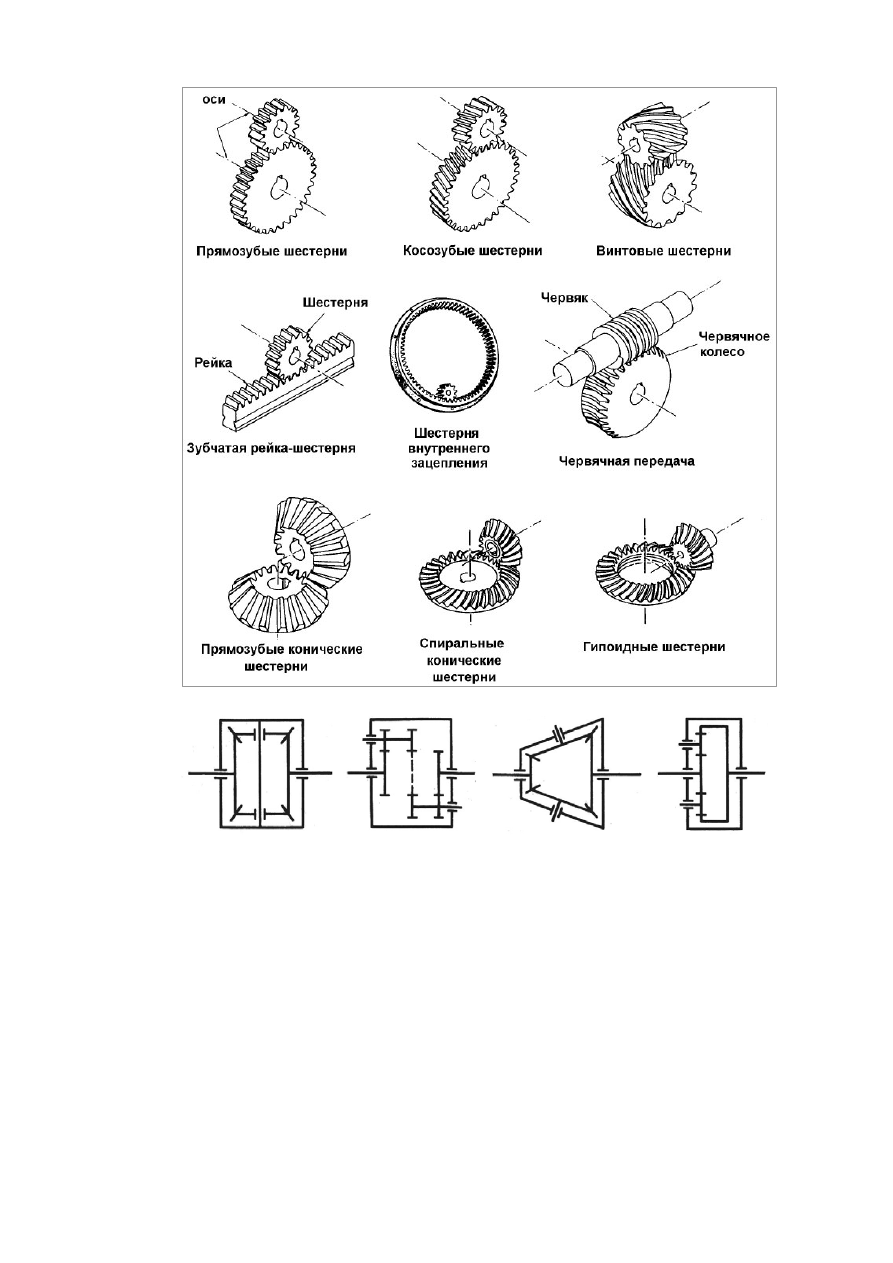

пропорционально нагрузке. На нижнем рисунке показаны схемы дифференциалов

с постоянным соотношением моментов на ведомых валах (слева направо):

конический симметричный, цилиндрический симметричный, конический

несимметричный, цилиндрический несимметричный (планетарный).



279
