Каждый из элементов сцепления имеет свои особенности и различные

варианты исполнения.

Механизмы привода. Механизм привода может быть механическим,

гидравлическим или электрическим. Общее передаточное число привода

сцепления (Uпс) включает передаточное число педального привода (U1) и

рычагов выключения (U2), а в случае гидравлического привода – также

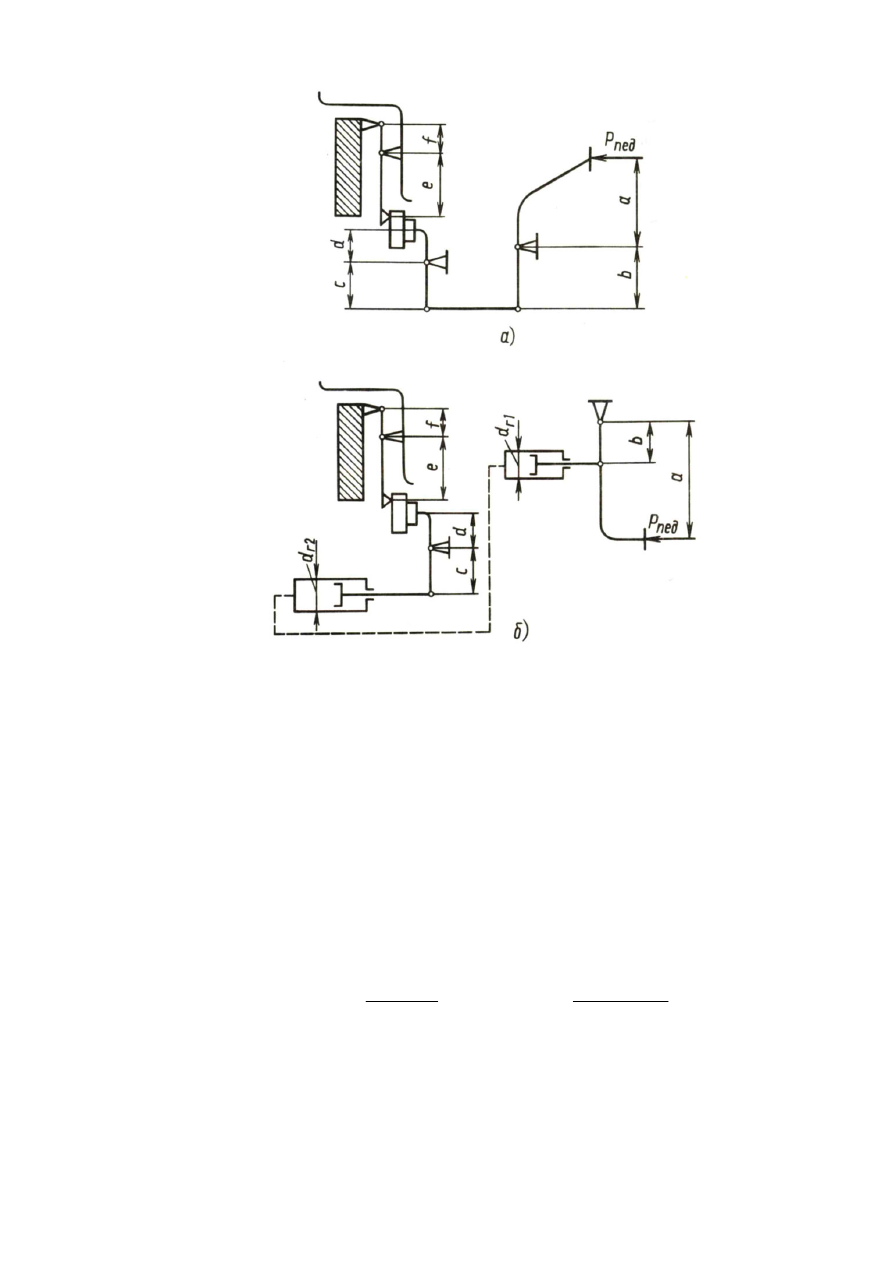

передаточное число гидравлической части привода. Передаточное число

механического привода (рис. а): U1= ac/bd; U

2

=e/f; Uпс=ace/bdf. Передаточное

число гидравлического привода (рис. б):



2

1

2

2

1

r

r

d

d

b

d

c

a

U

⋅

⋅

⋅

⋅

=

; U

2

=e/f;

f

d

d

b

e

d

c

a

U

r

r

ПС

⋅

⋅

⋅

⋅

⋅

⋅

=

2

1

2

2

.

Общее передаточное число привода сцепления подбирается таким

образом, чтобы обеспечить требуемый свободный ход педали, а также требуемой

усилие на педали (8-15 кг на легковых автомобилях и 15-20 кг на грузовых).



184

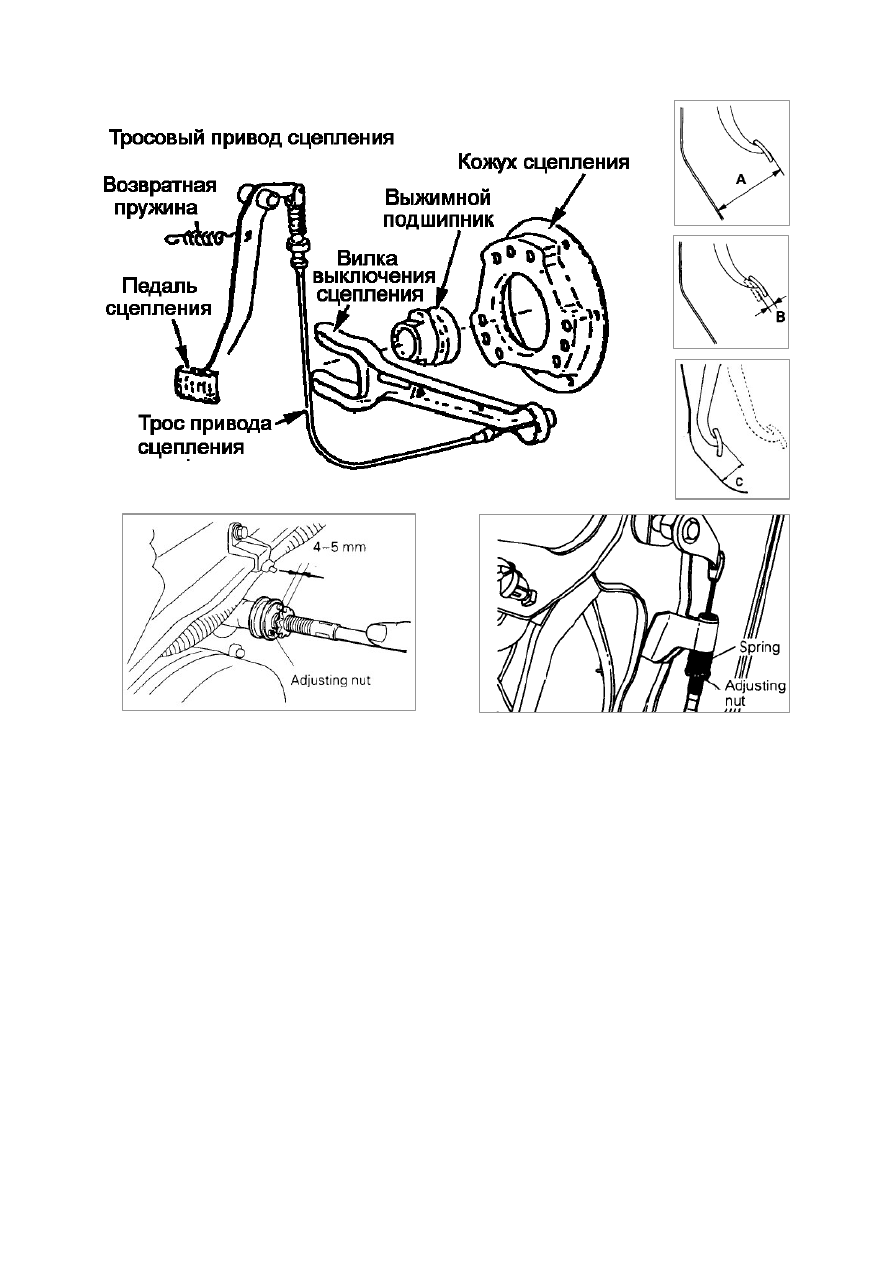

Механический привод сцепления. Привод состоит из кронштейна

крепления педали сцепления, педали, шплинта (1), троса привода сцепления (2) и

уплотнителя (3), устанавливаемого на стенке моторного отсека. При проверке

контролируются следующие параметры: расстояние от педали до пола при

включенном сцеплении (А=160-170 мм), свободный ход педали (В=1-20 мм) и

расстояние от педали до пола при выключенном сцеплении (С=70-90 мм). Точные

значения указанных величин зависят от модели конкретного автомобиля.

Параметры А и В не регулируются в процессе эксплуатации. Если величина

указанных параметров не попадает в номинальный диапазон, необходимо

обследовать детали привода на предмет неисправности и при необходимости –

заменить неисправные детали. Для регулировки параметра С необходимо

установить зазор 4-5 мм (см. рис) между уплотнителем и регулировочной гайкой.

При этом трос сцепления должен находиться в натяжении.



185

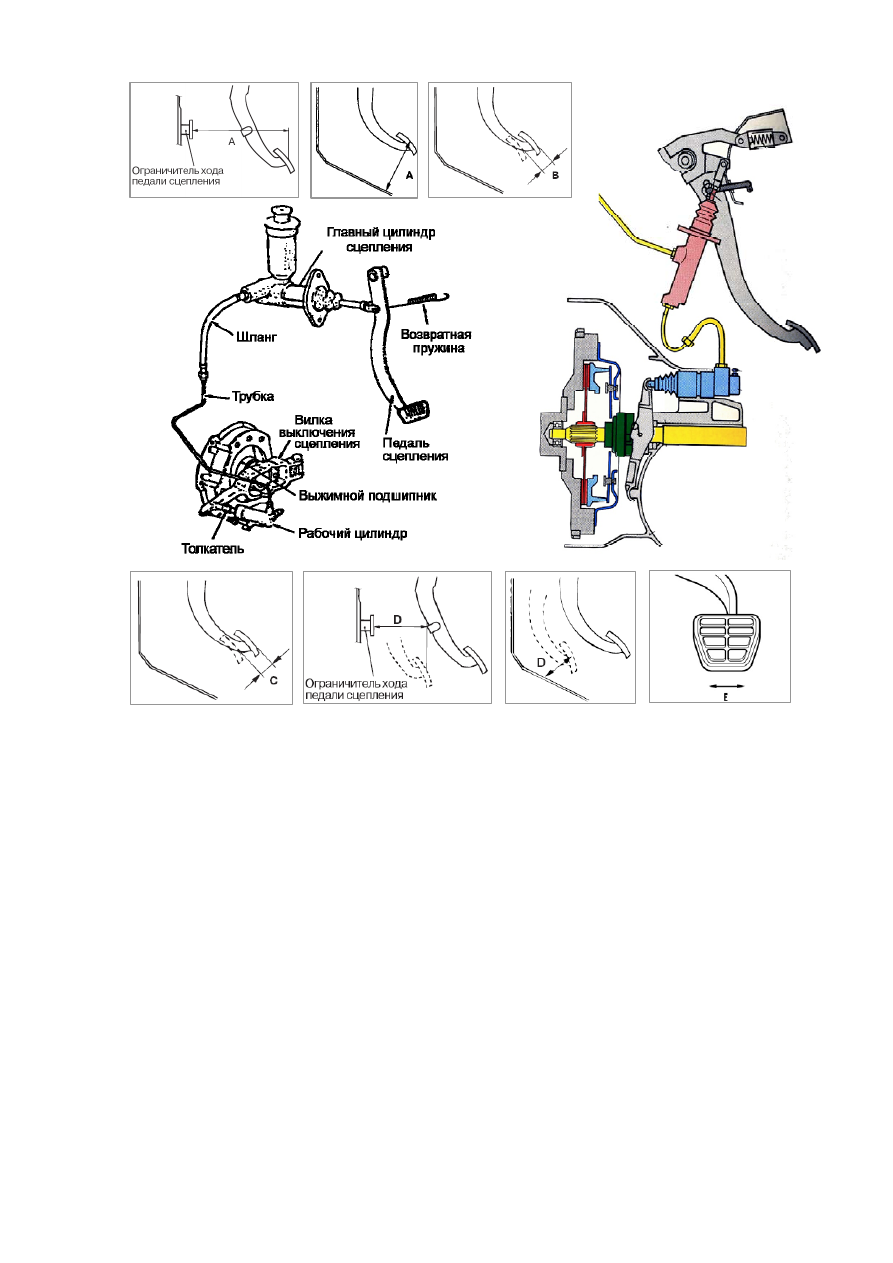

Гидравлический привод сцепления. Привод состоит из кронштейна крепления

педали сцепления, педали, главного и рабочего цилиндров, расширительного

бачка, датчика выключения сцепления. Рабочим телом в приводе является

тормозная жидкость DOT 3 или DOT 4. Для гидравлического привода сцепления и

тормозной системы используется один и тот же бачок. Основные преимущества

привода: плавность и меньшее время срабатывания, больший коэффициент

усиления. При проверке контролируются следующие параметры: расстояние от

педали до пола (или ограничителя) при включенном сцеплении (А=160-210 мм),

люфт педали сцепления вследствие люфта пальца штока (В=1-3 мм), свободный

ход педали (С=4-13 мм), расстояние от педали до пола (или ограничителя) при

выключенном сцеплении (D=70-90 мм). Точные значения указанных величин

зависят от модели конкретного автомобиля. Для некоторых моделей также

допускается горизонтальный люфт педали сцепления (Е – не более 1,5 мм). Ниже

приведены примеры регулировки указанных параметров.



186




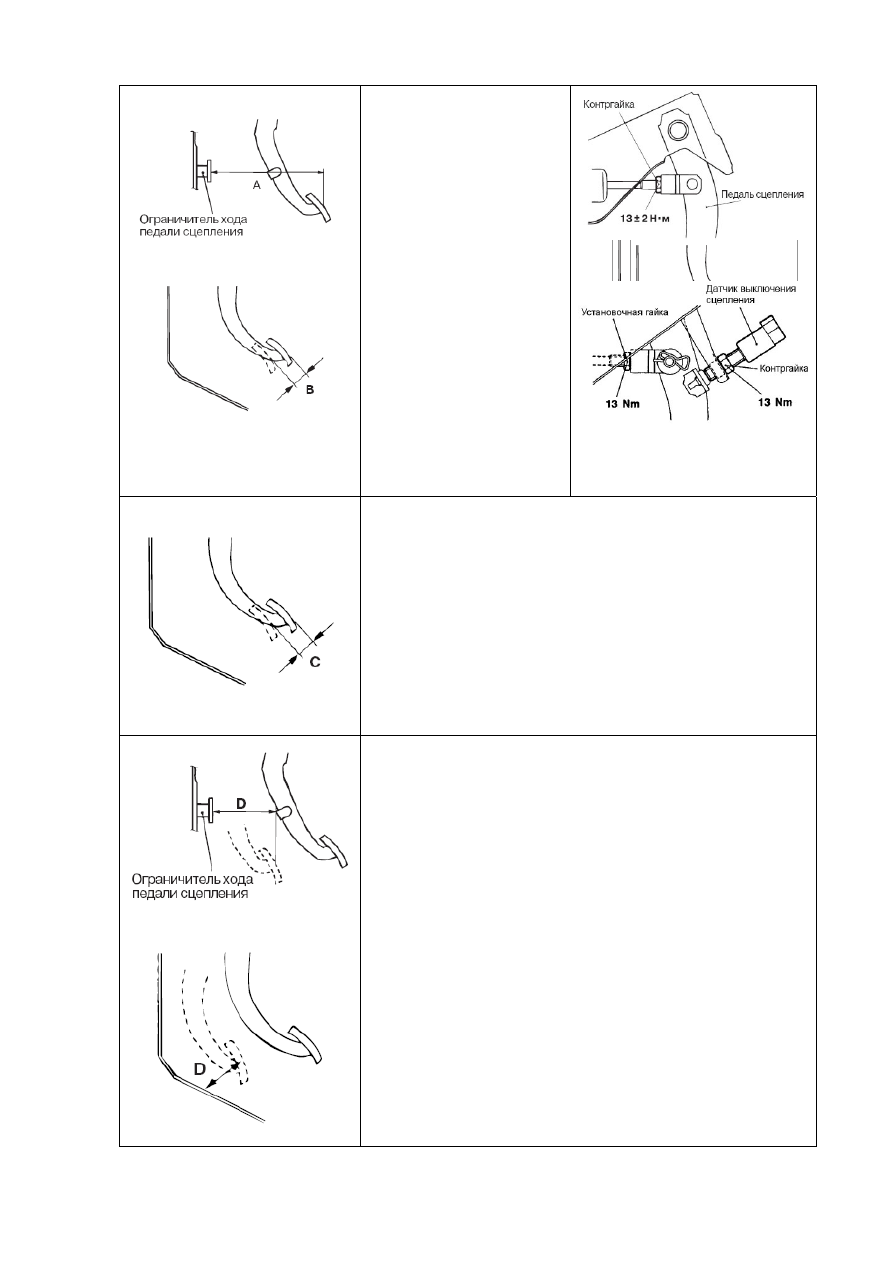

Если высота положения
педали сцепления и люфт
педали сцепления не
соответствуют диапазону





допустимых значений, то
ослабьте контргайку и
отрегулируйте высоту
положения и люфт





педали сцепления таким
образом, чтобы они



соответствовали
допустимым значениям.

Во время проведения
измерений не толкайте
шток в направлении
главного цилиндра. В
противном случае
сцепление не будет
работать должным
образом.












Если свободный ход педали сцепления и расстояние между
педалью сцепления в свободном состоянии и ограничителем
или полкой для ноги водителя не соответствуют
допустимым значениям, то возможной причиной этого может
быть наличие воздуха в системе гидравлического привода
сцепления или неисправность главного цилиндра, рабочего
цилиндра или сцепления.

Выпустите воздух из системы или разберите и проверьте
исправность главного цилиндра, рабочего цилиндра или
сцепления.










После завершения регулировок А и В проверьте, что (полный)
свободный ход педали сцепления (измеренный по накладке
педали) и расстояние между накладкой педали сцепления и
полом при выключенном сцеплении лежат в диапазоне
номинальных значений.

Пример для а/м CARISMA MY1992:

Номинальная величина (С): 6-13 мм
Номинальная величина (D): 85 мм или больше

Если свободный ход педали сцепления (измеренный по
накладке педали) и расстояние между накладкой педали
сцепления и полом при выключенном сцеплении лежат за
пределами диапазона номинальных значений, то это,
возможно, вызвано попаданием воздуха в гидропривод
сцепления, неисправностью в главном цилиндре
сцепления или в самом сцеплении.

Прокачайте гидропривод, разберите и проверьте главный
цилиндр или сцепление.





187
