Глава 12.  Наружные элементы кузова

12.01. Бамперы

Бампер – конструктивный элемент, предназначенный не только для

восприятия ударов при дорожно-транспортных происшествиях. Бампер является
также важнейшим элементом дизайна автомобиля. Большинство современных
автомобилей имеют пластмассовые бамперы, которые легче изготавливать по
сравнению со стальными бамперами.

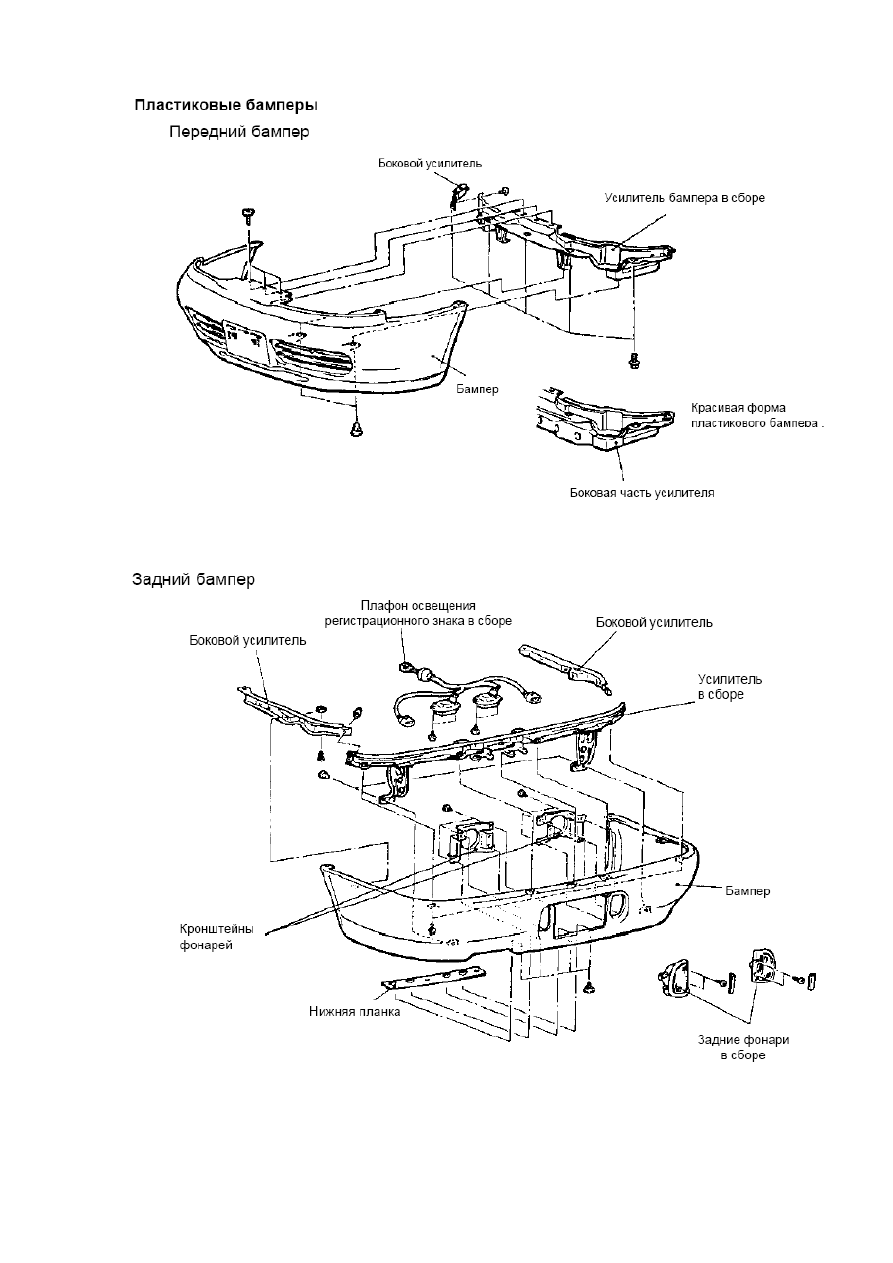

Рисунок 12.1





Рисунок 12.2



Бампер –

важнейший элемент

дизайна






164



Рисунок 12.3





Рисунок 12.4





165

12.02. Элементы, улучшающие аэродинамику автомобиля

Общие сведения
Аэродинамические

качества

автомобиля  являлись  в  течение
последнего

десятилетия

предметом

особого

внимания

конструкторов.

Снижение

аэродинамического коэффициента
(Cd)  приводит  к  уменьшению

расхода  топлива  при  высокой
скорости  движения  автомобиля.  В
наше  время  некоторые  спортивные  автомобили  оснащают  элементами,  которые
не только снижают Cd, но также улучшают устойчивость автомобиля при боковом
ветре,  уровень  шума,  вентиляцию,  охлаждение  двигателя  и  т.д.  Автомобили
становятся все более устойчивыми и комфортабельными.

Ламинарные потоки

Рисунок 12.5 Характер течения воздушных потоков



Модель Cd
3000GT 0,33

*Cd - коэффициент
аэродинамического
сопротивления

Galant 0,29

Lancer 0,31



Рисунок 12.6



166

Глава 13.  Интерьер

13.01. Передние сиденья

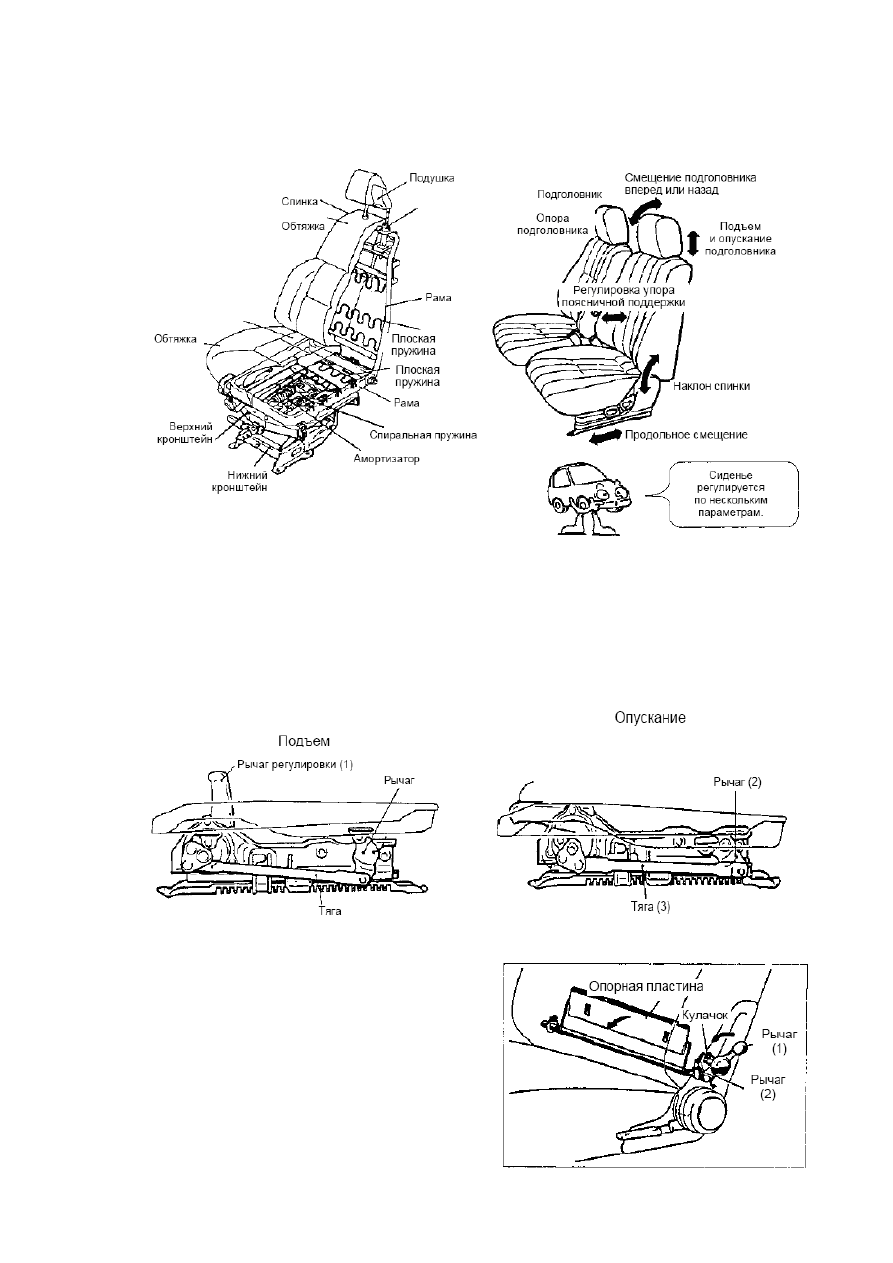

Рисунок 13.1


Механизм регулировки высоты сиденья

1.  Механизм  позволяет  отрегулировать  сиденье  в  наиболее  удобное  положение
по  высоте.  При  повороте  регулировочного  рычага (1) тяга (3) смещается  вперед
или  назад.  Тяга  поворачивает  рычаг (2) механизма,  который  поднимает  или
опускает подушку сиденья.



Рисунок 13.2



Рисунок 13.3


2. Упор поясничной поддержки

Механизм

регулирования

позволяет

изменить

давление,

оказываемое

спинкой  сиденья  на  поясницу  водителя.
Регулировка  выполняется  рычагом (1),
расположенным

слева

от

спинки

сиденья.








167
