1.12. Компьютерная программа по работе с запасными частями
(CAPS).

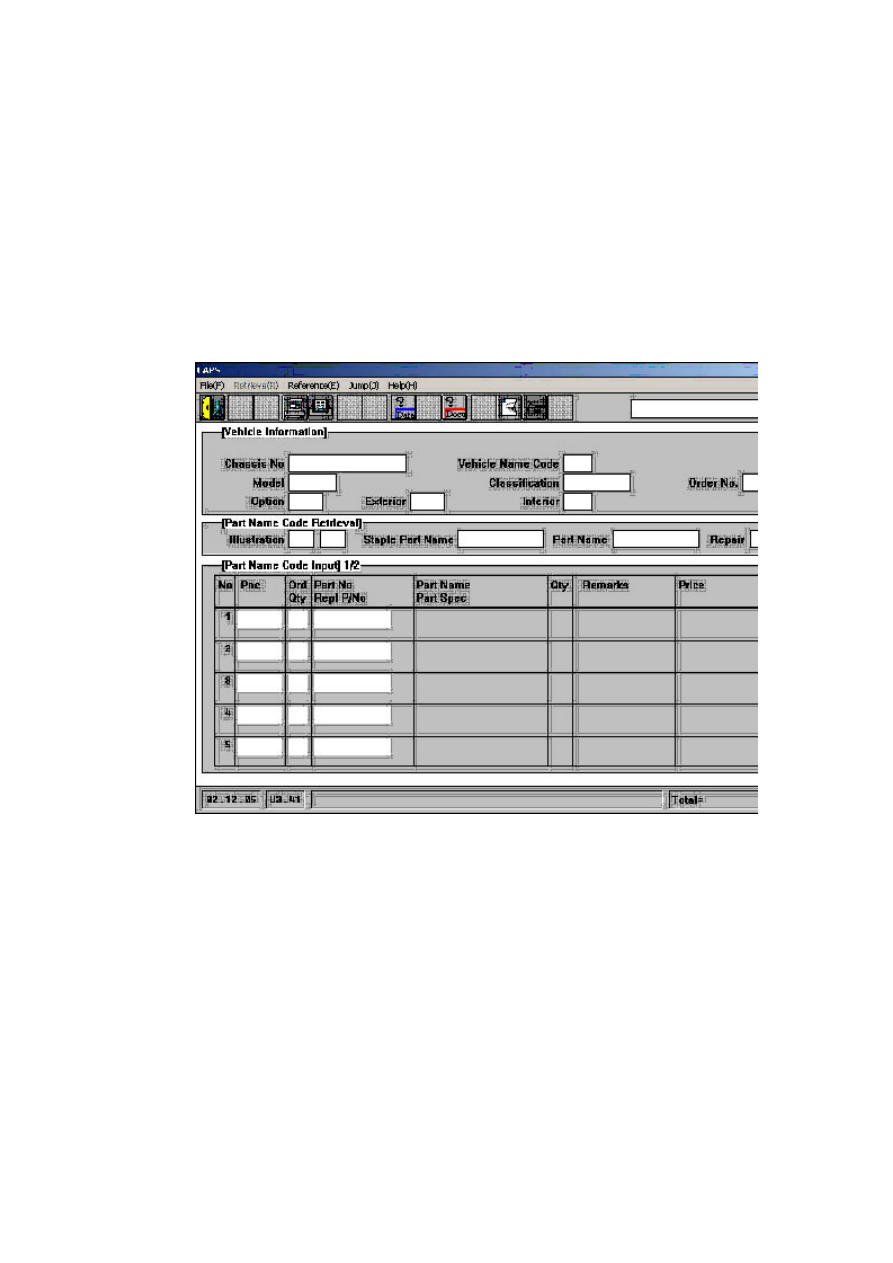

Для поиска запчастей используется компьютерная программа CAPS, которая

представляет собой банк данных по всем автомобилям.

Поиск  осуществляется  по  идентификационным  данным  автомобиля  с
использованием различных алгоритмов поиска.
Программа CAPS обеспечивает однозначный поиск каталожного номера запчасти

по номеру шасси автомобиля с использованием одного из алгоритмов.

Все приемы работы с программой приведены в русскоязычном описании.
Простейший  поиск  производится  по  оглавлению,  представленному  графически  и
по  схемам  узлов  и  агрегатов.  Возможен  поиск  по Part Name Code и  названию
детали.





Изменения  условий  заказа  запчастей  производится  документами Service Part
News, которые необходимо учитывать при заказе запчастей.





Расхождения в расположении информации между WM и CAPS:




Название системы

раздел в WM

Раздел в CAPS

Система снижения токсичности

17

15-710

Трансфер



22

24

Подвеска силового агрегата 32

11-510

Стояночный тормоз

36

35

Двери



42

43

Сидения

52

53





20

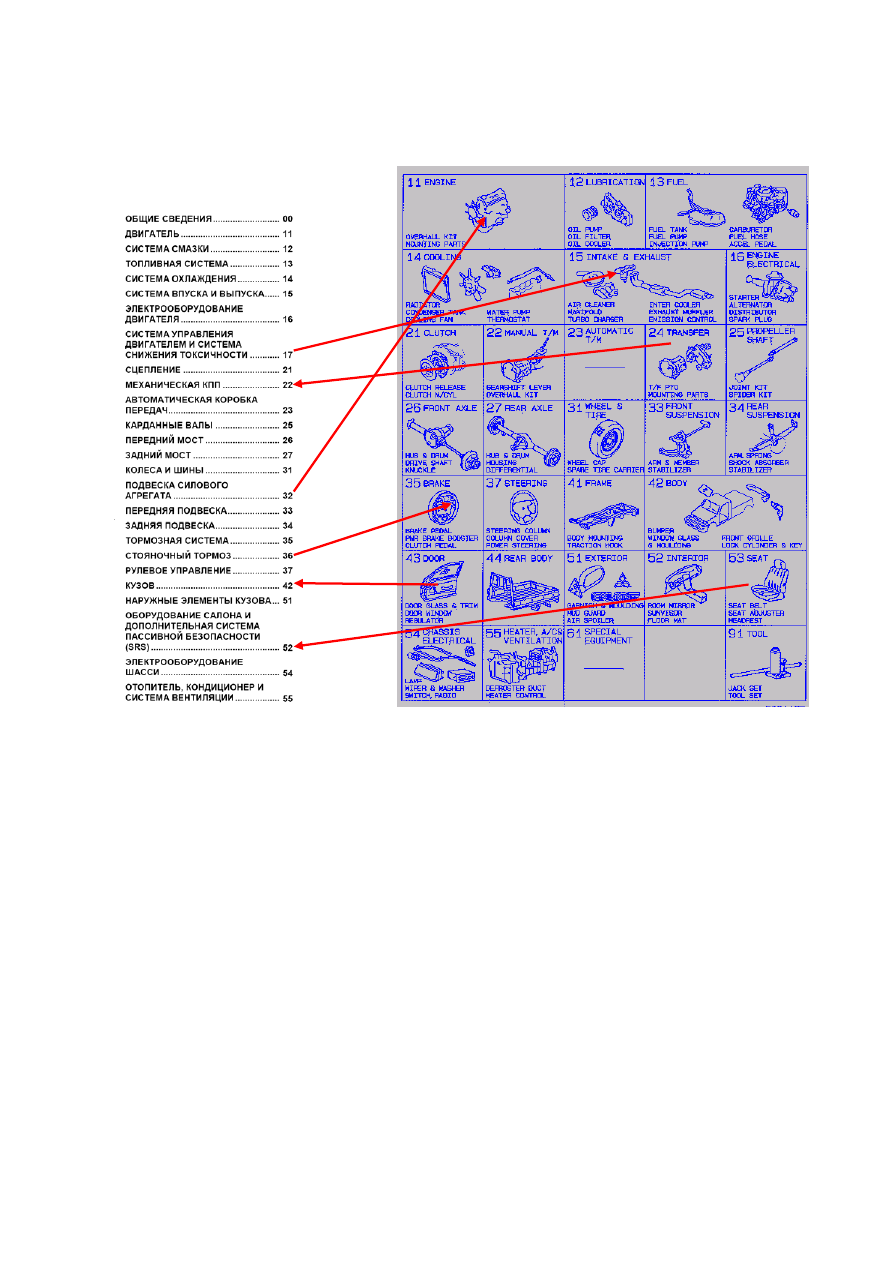

Графически эти расхождения приведены на следующем рисунке.




CAPS



WM CHASSIS


































1.13. Руководство по расчету норм времени (Flat Rate Manual).

Для расчета стоимости проделанных работ используется документ Flat Rate

Manual.

В  отличие  от  предыдущих  документов,  точно  описывающих  системы  и  агрегаты,
документ Flat Rate Manual использует  «обобщенные»  схемы  устройства
автомобиля.  Поэтому  необходимо  выбрать  схему,  наиболее  близкую  по
конструкции и устройству для правильного расчета стоимости проведенных работ.



21

Глава 2.  Идентификация автомобилей

Mitsubishi.

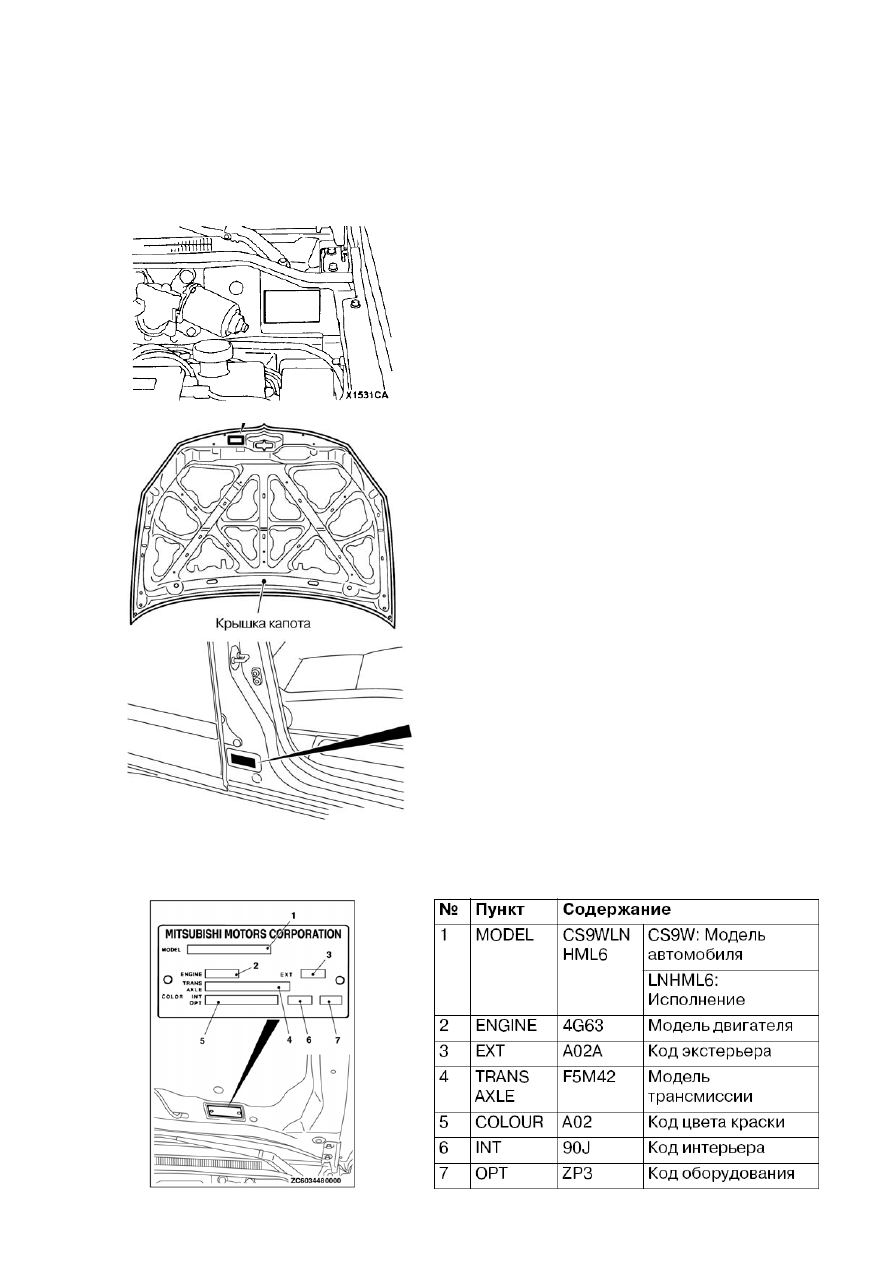

Табличка  с  информационным  кодом  автомобиля  (идентификационная

табличка)  нанесена  на  пластину,  которая  крепится  на  кузов  автомобиля  в
различных местах:

   на наклонной панели внутри моторного отсека

(Pajero V6, V7);














в верхней части крышки капота (Lancer CS);


















в нижней части правой средней стойки (COLT
Z3).






Идентификационная табличка содержит сведения о модельном коде автомобиля,
модели двигателя, типе трансмиссии, коде краски и другие данные:









22

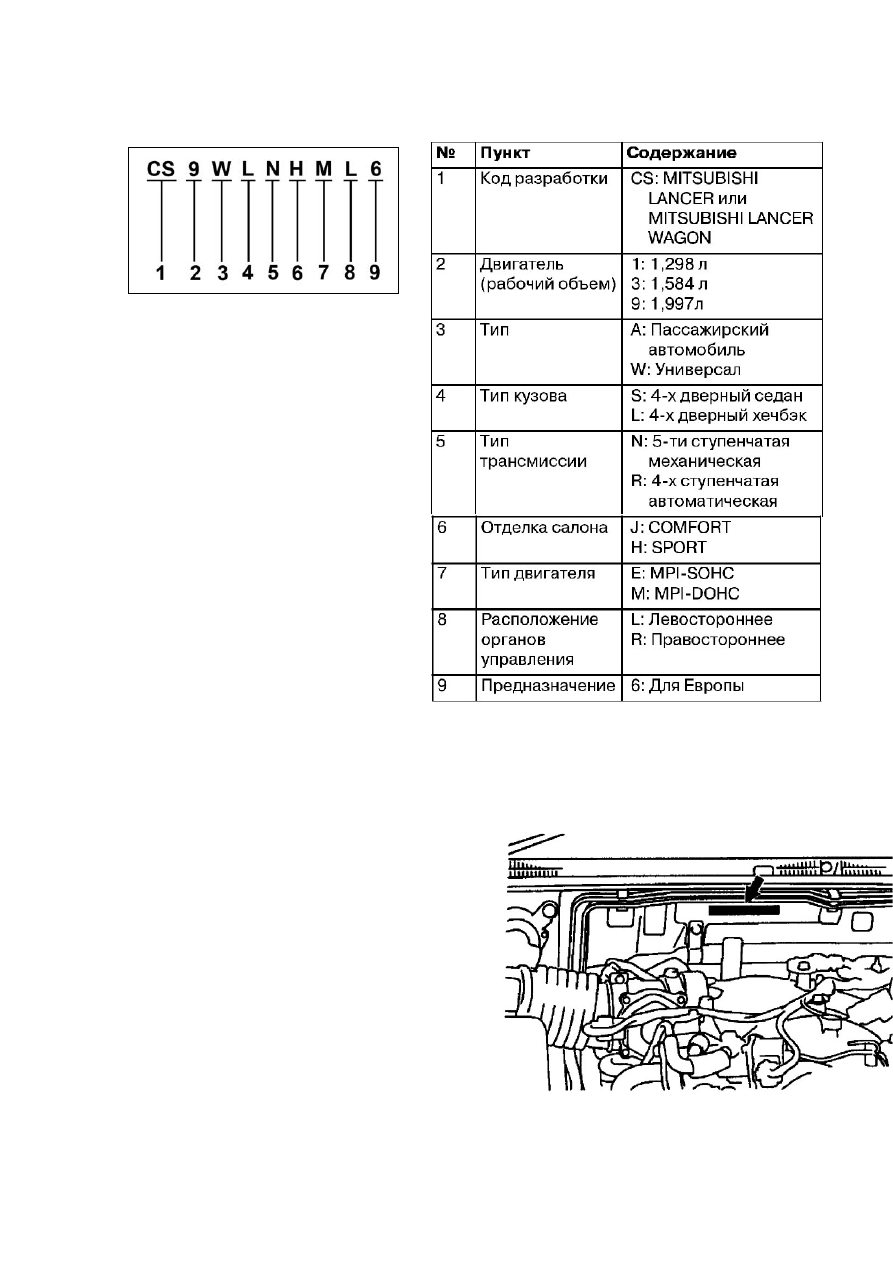

Модельный код автомобиля информирует о следующем:




























Помимо  модельного  кода,  для  более  точной  идентификации  автомобиля

используется  номер  шасси (chassis number). На  американском  рынке  данный
термин носит название VIN – vehicle identification number.

Номер шасси находится на кузове
автомобиля:


выштампован на передней панели внутри
моторного отсека (Pajero V6, V7);













23
