Mitsubishi: техническое обслуживание автомобилей - часть 496

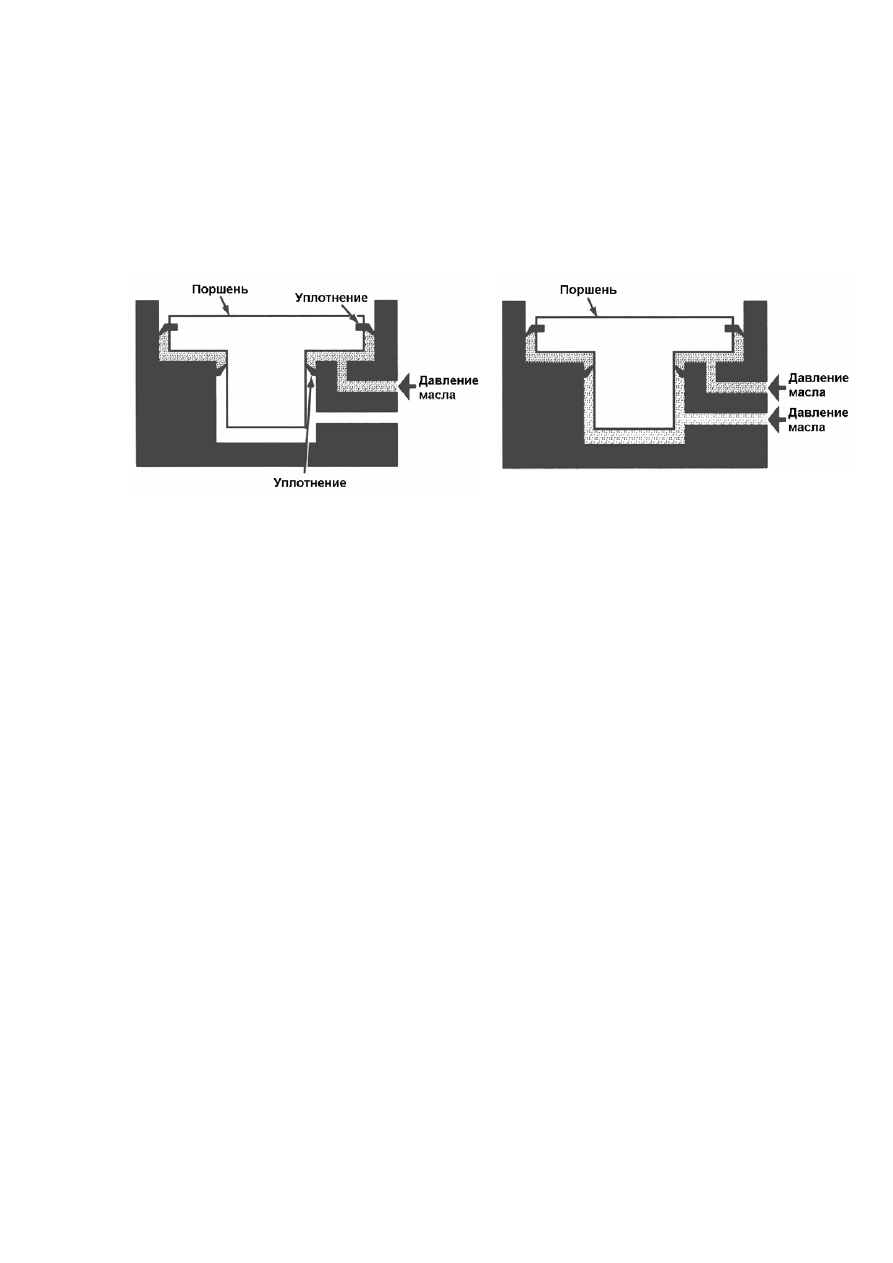

сжатия  пакета  фрикционных  дисков  должна  быть  небольшой,  то  управляющее
давление подводится только к одной ступени поршня (рис.5-21 а). Если требуется
сжать  диски  большим  усилием,  то  давление  подается  и  ко  второй  ступени
(рис.5-21 б).





Рис. 5-21 а)

Рис. 5-21 б)



Фрикционные диски
Как  уже  отмечалось,  во  фрикционных  дисковых  элементах  управления

используются  два  типа  фрикционных  дисков.  Часть  дисков  имеют  фрикционные
накладки, а другая - без фрикционных накладок, причем эта пара трения работает
в ATF.

Диск  с  накладками  состоит  из  стального  диска  и  приклеенных  к  нему,  как

правило,  с  двух  сторон  фрикционных  накладок.  В  настоящее  время  наибольшее
распространение нашли бумажные и металлокерамические накладки.

Металлокерамические  накладки  обычно  изготавливают  из  медного

порошка, смешанного с порошками свинца, асбеста и связывающей смолы.

Бумажные  фрикционные  накладки  представляют  собой  целлюлозное

волокно, которое обработано связывающей органической смолой. Для увеличения
коэффициента  трения  и  долговечности  иногда  при  изготовлении  бумажных
накладок добавляют еще и керамические или графитовые порошки.

С  точки  зрения  стоимости  изготовления,  долговечности  и  ряда  других

параметров  наиболее  приемлемы  для  использования  в  АКПП  легковых
автомобилей - бумажные  накладки.  Способность  бумаги  впитывать ATF
гарантирует  этим  накладкам  в  процессе  эксплуатации  хорошее  охлаждение,
долговечность и незначительный  износ. Кроме того, бумажные накладки хорошо
притираются  и  обеспечивают  стабильность  коэффициента  трения  в  широком
диапазоне скоростей скольжения.

Если  АКПП  предназначена  для  тяжелых  транспортных  средств,  то  в  этом

случае  рекомендуется  использовать  металлокерамические  накладки.  Диски  с



75

такими накладками обладают такими же достоинствами, что и диски с бумажными
накладками, но стоимость их изготовления гораздо выше.

Для  улучшения  охлаждения  фрикционных  дисков  и  стабилизации

коэффициента  трения  на  поверхностях  накладок  делают  специальные  канавки,
которые  бывают двух типов – радиальные и спиральные.

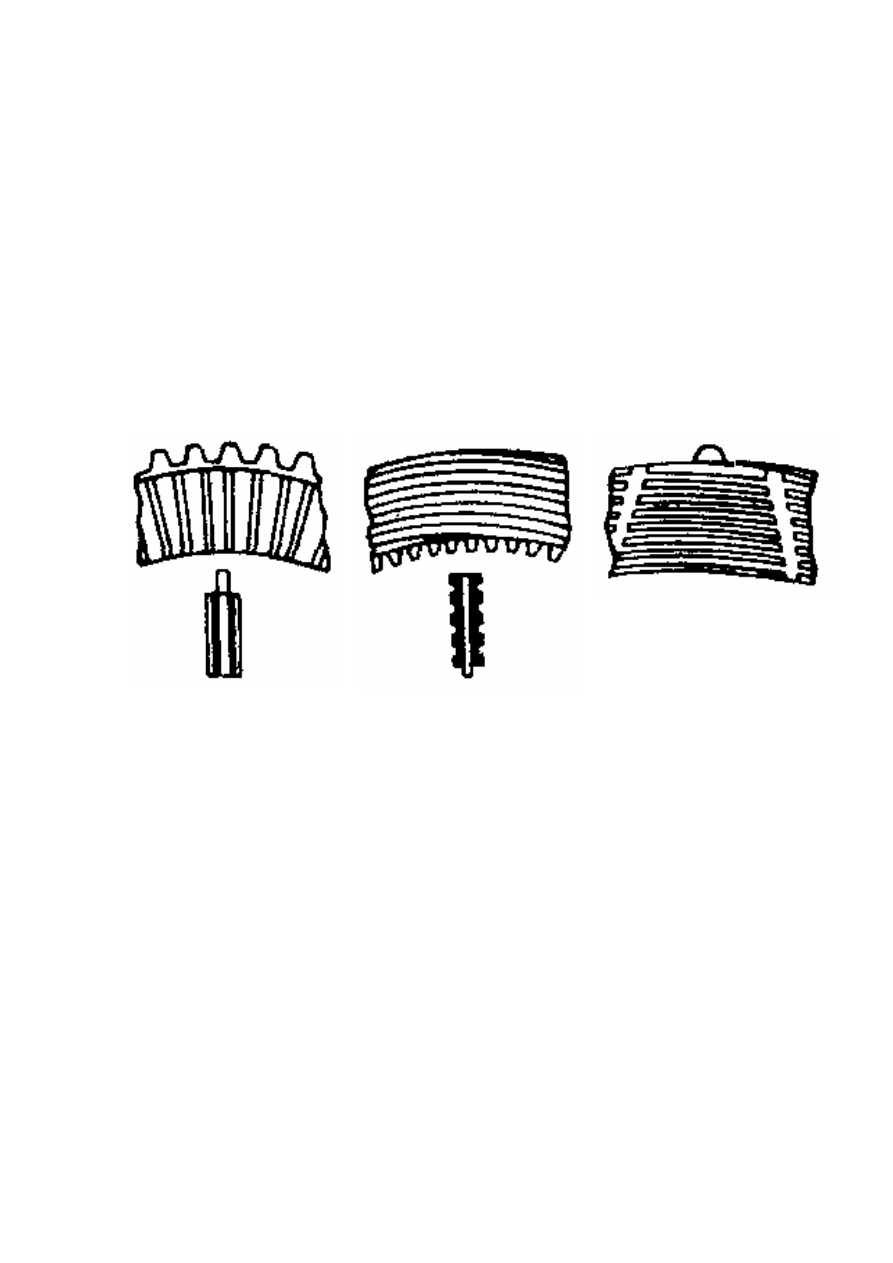

В  случае  использования  только  радиальных  канавках  (рис.5-22 а)  ATF

свободно  поступает  на  поверхность  диска,  обеспечивая  тем  самым  высокую
износоустойчивость  поверхностей  трения  и  хорошее  охлаждение  дисков.
Коэффициент трения при использовании таких канавок из-за «расклинивающего»
действия  движущегося  к  периферии ATF невелик.  Для  создания  необходимого
момента  трения  требуется  значительное  усилие  сжатия  фрикционных  дисков.
Диски  с  радиальными  канавками  рекомендуется  использовать  во  фрикционных
устройствах, работающих в условиях длительного буксования.



Рис. 5-22 а)

Рис. 5-22 б)

Рис. 5-22 в)

Спиральные  канавки  (рис.5-22 б)  затрудняют  движение ATF в  радиальном

направлении. Поэтому коэффициент трения для дисков с такими канавками из-за
отсутствия расклинивающего действие потока ATF несколько выше, чем у дисков
с  радиальными  канавками,  но  в  этом  случае  уменьшается  отвод  тепла  с
поверхностей  трения  и  повышается  износ  дисков.  Диски  со  спиральными
канавками

целесообразно

использовать

во

фрикционных

устройствах,

работающих  при  незначительном  буксовании.  В  противном  случае  будет
происходить перегрев поверхностей трения до температур, при которых, несмотря
на  постоянные  значения  давления  и  скорости  скольжения,  нарушается  стабиль-
ность коэффициента трения и резко возрастает износ накладок.



В  некоторых  случаях,  особенно  в  тяжело  нагруженных  передачах,

используются  фрикционные  накладки  со  спирально-радиальными  канавками
(рис.5-22 в).  При  использовании  дисков  с  такими  канавками,  повышается
коэффициент  трения,  хорошо  отводится  тепло  и  уменьшается  износ,  так  как
вследствие  наличия  небольшого  участка  спирали,  заключенного  между



76

радиальными  канавками,  сокращается  путь  движения ATF от  внутренней  части
диска к внешней.

Диски  без  фрикционных  накладок  изготавливают  методом  вырубки  из

листовой  углеродистой  стали.  На  заключительном  этапе  изготовления  диски
подвергаются  дробеструйной  обработке,  в  результате  которой  обеспечивается
более  высокий  коэффициент  трения  с  дисками,  имеющими  фрикционные
накладки.

Основным  показателем  фрикционных  материалов  является  коэффициент

трения  µ.  Как  показывают  экспериментальные  исследования,  величина
коэффициента трения является функцией двух переменных: давления и скорости

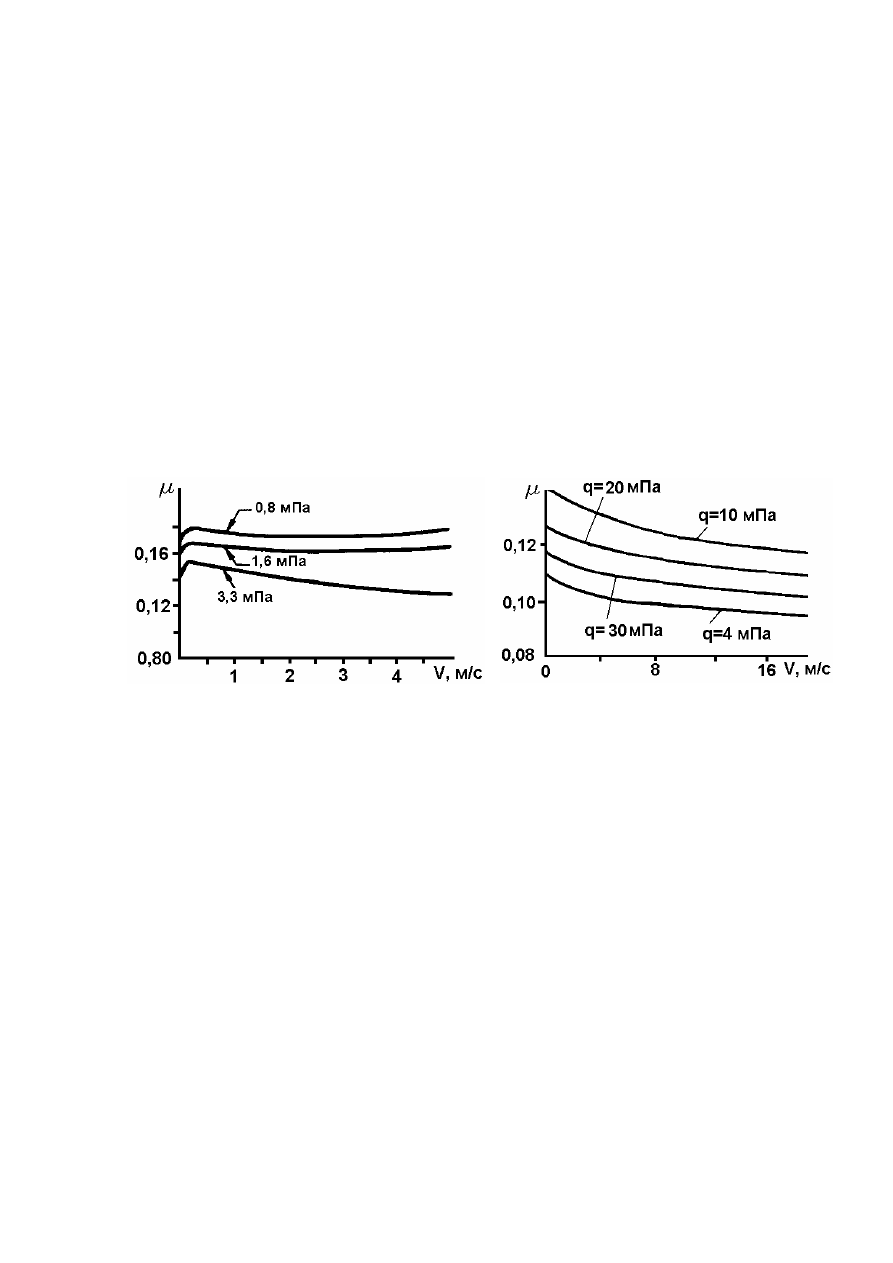

скольжения.  На  рисунке 5-23 показаны  зависимости  коэффициента  трения  µ  от
давления  и  скорости  скольжения  для  пар  трения  «бумага-сталь» (рис.5-23 а)  и
«металлокерамика-сталь» (рис.5-23 б), работающих в ATF.



Рис. 5-23 а)

Рис. 5-23 б)





77

5.3. ОБГОННЫЕ МУФТЫ

Кроме ленточных тормозов и дисковых элементов управления, практически

во  всех  АКПП,  используются  обгонные  муфты  или  муфты  свободного  хода.
Обгонная  муфта  это  элемент,  который  в  отличие  от  выше  рассмотренных
фрикционных  элементов  не  требует  никаких  приводов  управления  им.  Этот
элемент  автоматически  и,  практически,  мгновенно  сам  включается  и  также
автоматически  выключается.  Обгонные  муфты  используются  как  в  качестве
тормозов, так и в качестве блокировочных муфт.

В  настоящее  время  широкое  распространение  нашли  обгонные  муфты

двух типов: роликовые и с сухариками.

Обгонные муфты роликового типа

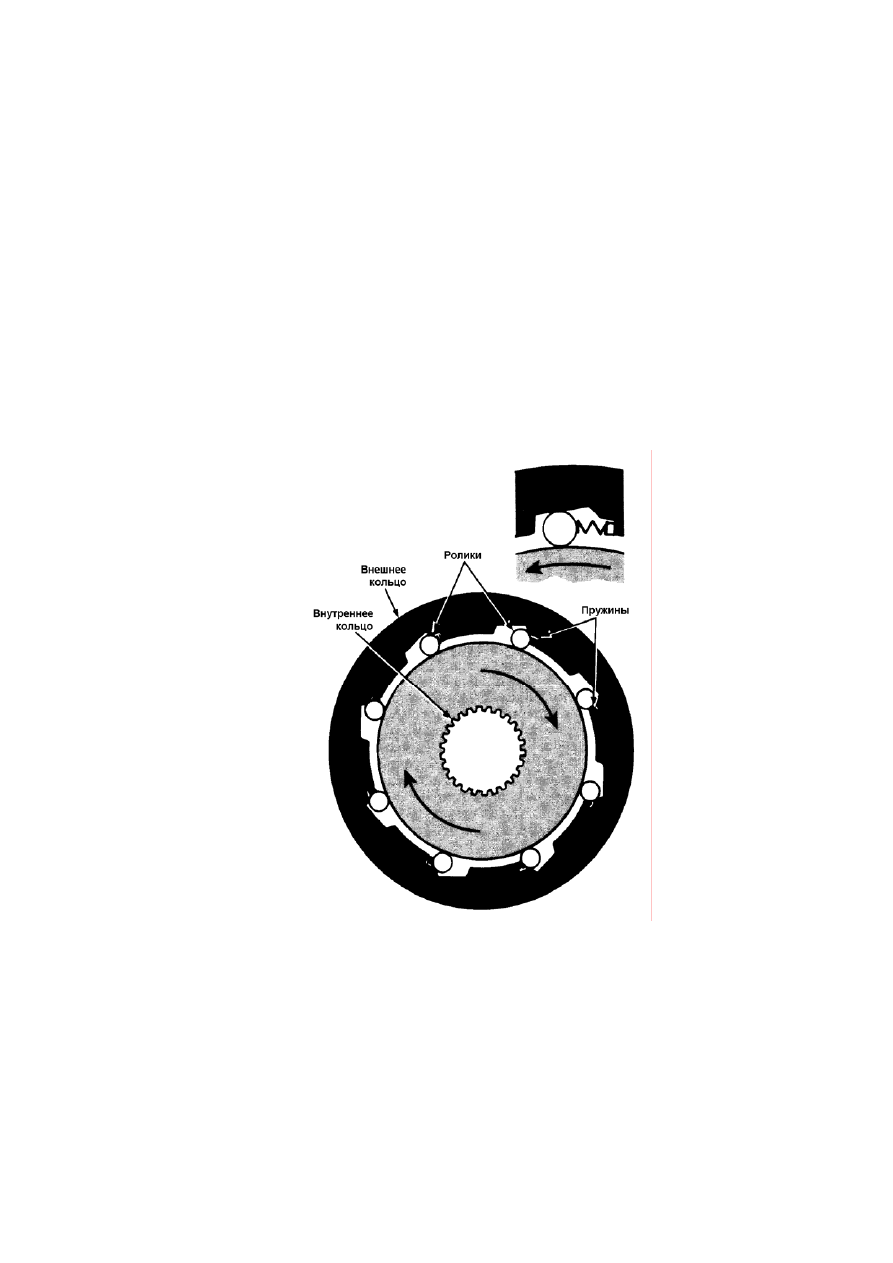

Обгонная  муфта  роликового  типа  состоит  из  внешнего  кольца,  роликов,

пружин и внутреннего кольца (рис.5-24).



Рис. 5-24


Внутреннее  кольцо  представляет  собой  обычный  цилиндр,  а  внешнее

кольцо  имеет  специального  профиля  канавки,  в  которых  располагаются  ролики.
Профиль каждой канавки выполнен так, что она совместно с внутренним кольцом
обгонной  муфты  образует  клин.  Причем  в  его  широкой  части  ролик  может
располагаться  свободно,  а  в  ее  другую,  более  узкую,  часть  попасть  не  может.
Ролик удерживается в более широкой части клина пружиной (рис.5-24).





78
