V5A5




2 – тормоз второй передачи;
3 – тормоз  первой  передачи  и  передачи
заднего хода;
5 – обгонная муфта первой передачи;
6 – муфта понижающих передач;
7 – муфта повышающей передачи;

8 – муфта передачи заднего хода;
9 – муфта  понижающего  планетарного
ряда;
10 – ленточный  тормоз  понижающего
планетарного ряда;
11 – обгонная  муфта  понижающего
планетарного ряда.

Данная трансмиссия имеет четыре степени свободы.

Режим

Передача

Переда-

точное

отноше-

ние

2

(

2ND)



3

(LR)

6

(

UD)



7

(OD)

8

(

REV)



5

(OWC-

L)

9

(DIR)

10

(RED)

11

(OWC-

D)

P, N

-





Х











Х



R R

3,865



Х





Х





Х



1 3,789



Х

Х





Х



Х

Х

2 2,057

Х



Х









Х

Х

3 1,421



Х

Х







Х

Х

4 1,000



Х

Х





Х





D

5 0,731

Х





Х





Х





Рис.4-19.





59



60

5. ФРИКЦИОННЫЕ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ АКПП
В  предыдущей  главе  мы  познакомились  с  устройством  и  свойствами

планетарных  механизмов.  Для  получения  жёсткой  кинематической  связи  между
ведущим  и  ведомым  валом  в  таких  механизмах  необходимо  включать
определенные  комбинации  элементов  управления,  в  качестве  которых  в
автоматических  коробках  передач  используются,  как  отмечалось  в  предыдущей
главе, фрикционные элементы: ленточные, дисковые или обгонные муфты.

Обгонные  муфты  относятся  к  автоматическим  элементам  управления,  и

поэтому не требуют никаких приводов управления ими.

Управление  ленточными  и  дисковыми  элементами  управления  в  АКПП

осуществляется  с  помощью  гидравлики.  Гидравлический  привод  представляет
собой  устройство,  состоящее  из  насоса,  одного  или  нескольких  клапанов  и
гидроцилиндра или бустера (гидропривода).

5.1. ЛЕНТОЧНЫЕ ТОРМОЗА
Ленточный тормоз, как уже отмечалось, используется для остановки одного

из звеньев АКПП, и состоит из тормозной ленты и тормозного барабана (рис.5-1).
Тормозная лента практически полностью охватывает тормозной барабан; один ее
конец  жёстко  прикреплен  к  картеру  АКПП,  а  второй  соединен  либо  с  помощью
штока, либо через рычажный механизм с поршнем гидропривода.

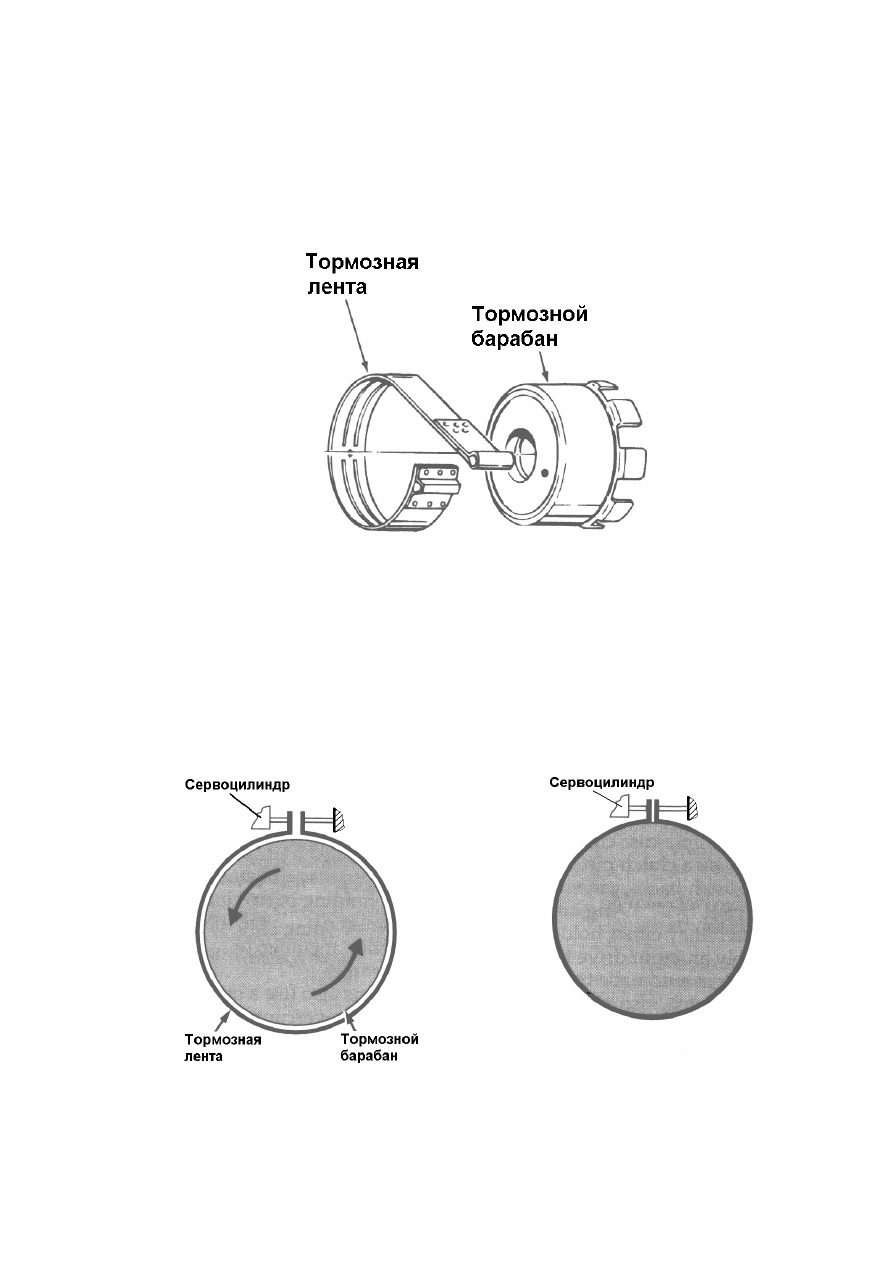

Рис. 5-1


В  выключенном  состоянии  между  лентой  и  барабаном  должен  быть

некоторый  зазор  (рис.5-2а),  в  результате  тормозная  лента  ни  коем  образом  не
воздействует  на  барабан,  и  он  может  беспрепятственно  вращаться.  Для
включения  тормоза  в  цилиндр  сервопривода  подается  давление  и  шток,  жёстко
соединенный с поршнем гидроцилиндра, перемещает конец тормозной ленты так,
чтобы зазор между лентой и барабаном уменьшился до нулевого значения (рис.5-
2б).





Рис. 5-2 а)

Рис. 5-2 б)





61

При  соприкосновении  ленты  с  барабаном  за  счет  силы  трения  создается

момент  торможения.  В  результате  барабан  останавливается  и  удерживается
лентой в неподвижном состоянии до тех пор, пока давление в гидроцилиндре не



62

будет  сброшено.  Величина  момента  силы  трения  ленточного  тормоза
определяется  радиусом  тормозного  барабана,  материалами  контактирующих
поверхностей,  условием  работы  пары  трения  (в  сухую  или  в ATF), шириной
тормозной  ленты  и  создаваемой  давлением  в  гидроцилиндре  силой  натяжения
тормозной лентой.

Тормозные  ленты,  как  правило,  изготавливаются  из  листвой  стали.  В

некоторых случаях тормозные ленты делают из чугуна. Но независимо от того, из
какого  материала  изготовлена  тормозная  лента,  для  увеличения  коэффициента
трения  между  тормозной  лентой  и  барабаном  и  стабилизации  его  значения  в
процессе скольжения, к внутренней поверхности тормозной ленты  прикрепляется
специальная  фрикционная  накладка.  Эта  накладка  может  быть  изготовлена  из
бумаги,  асбеста  или  металлокерамики,  и  закрепляется  на  тормозной  ленте  с
помощью заклепок или специального термостойкого клея.

Металлокерамические накладки способны выдерживать большие удельные

давления, что важно с точки зрения величины тормозного момента, развиваемого
силой  трения.  Однако,  использование  металлокерамических  накладок  вызывает
повышенный износ тормозного барабана. Кроме того, продукты износа попадают
в  клапанную  коробку  и  вызывают  засорение  жиклёров  и  заклинивание  клапанов,
что, в конечном счете, приводит к полному выходу из строя всей АКПП. Поэтому
металлокерамические  накладки  используются  только  в  коробках  передач,
предназначенных  для  работы  с  мощными  двигателями,  когда  фрикционные
элементы должны обеспечивать большие тормозные моменты.

В  АКПП  современных  легковых  автомобилей  используются  фрикционные

накладки,  изготовленные  на  бумажно-целлюлозной  основе.  Такие  накладки  сами
обладает,  как  это  не  парадоксально,  высокими  износостойкими  свойствами  и  не
вызывают большого износа поверхности тормозного барабана.

Ленточные  тормоза,  используемые  в  АКПП,  работают  в ATF, т.е.

используется  пара  трения  «бумага-металл»,  работающая  в  трансмиссионной
жидкости.  Работа  фрикционной  пары  трения  в ATF позволяет  значительно
увеличить, по сравнению такой же парой, но работающей в сухую, долговечность
ленточного  тормоза,  обеспечить  более  стабильное  значение  коэффициента
трения  и  реализовать  большие  удельные  напряжения,  возникающие  во
фрикционном материале во время работы тормоза.

При высокой температуре ATF быстро испаряется с поверхности бумажной

накладки  и,  кажется,  что  трение  должно  происходить  в  сухую,  что  чревато
быстрым  обугливанием  бумаги  и  выходом  из  строя  тормоза.  Однако,  под
действием  силы  трения  бумага  сжимается,  и ATF из  ее  внутренних  микроячеек
выжимается на поверхность трения, обеспечивая тем самым тонкую пленку между
фрикционной накладкой и тормозным барабаном, снижая при этом и температуру
в зоне их контакта.
