ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ДВИГАТЕЛЯ

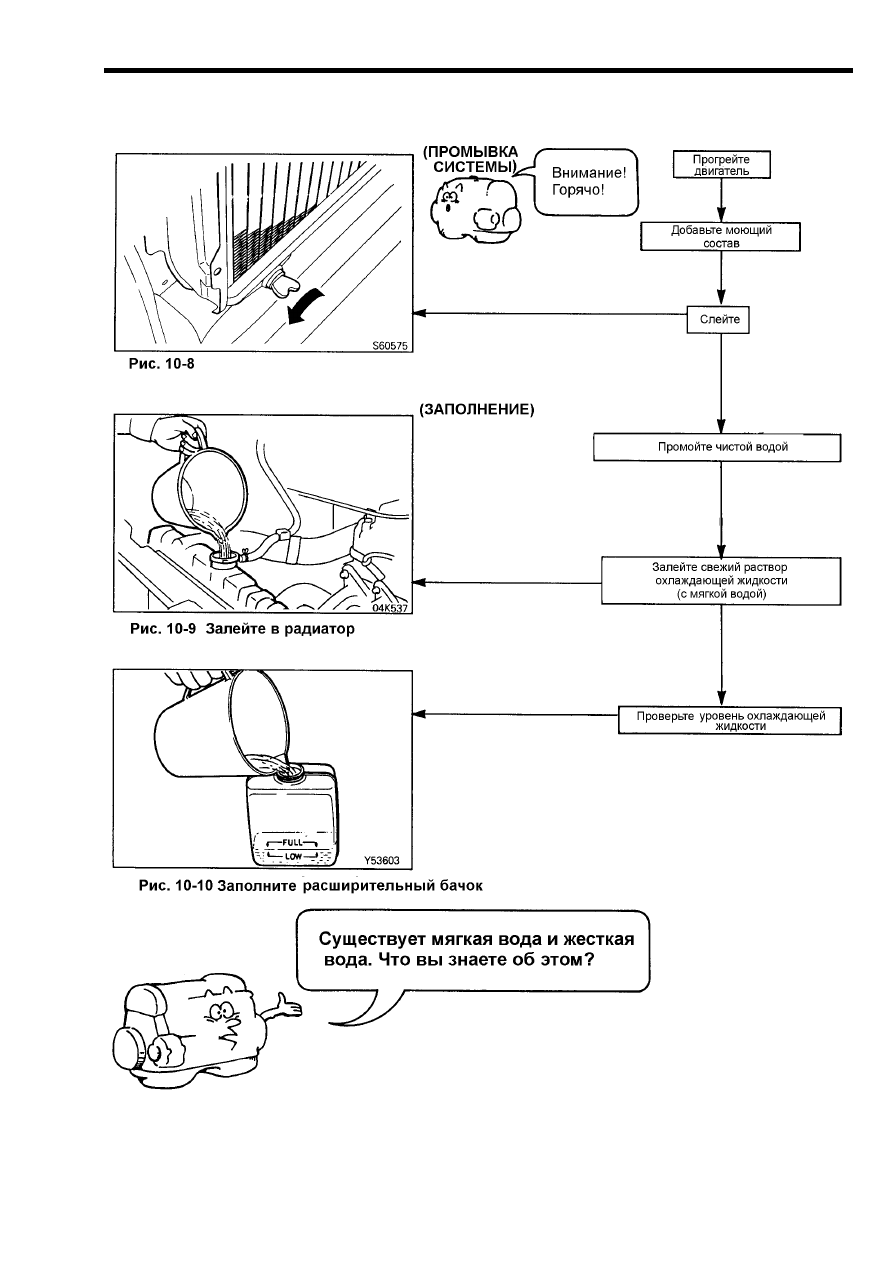

(3) Замена охлаждающей жидкости в двигателе

– 111 –

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ДВИГАТЕЛЯ

10-3 Воздушный фильтр

(1) Проверьте воздушный фильтр на предмет засорения или повреждения фильтрую-
щего элемента.
Очистите фильтрующий элемент или замените его.

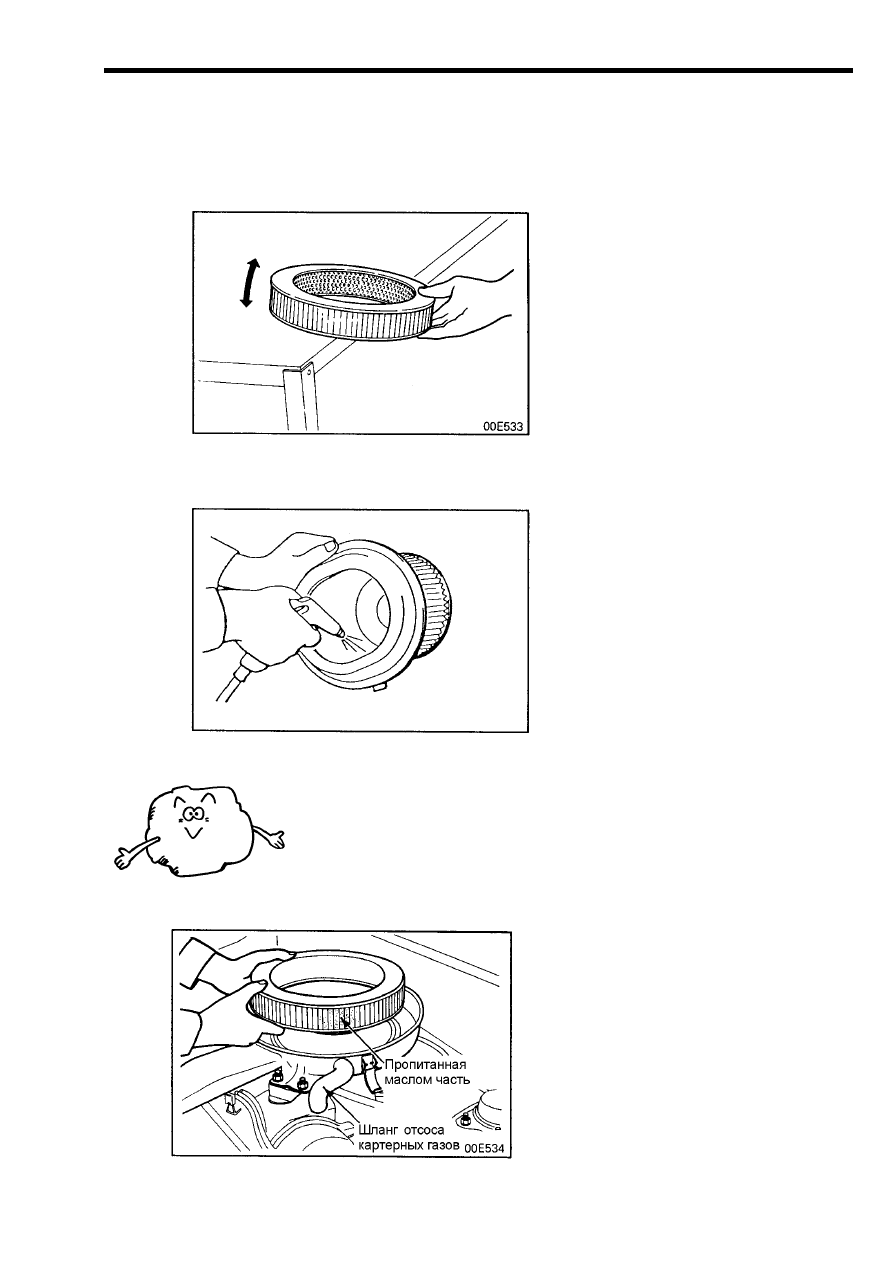

1) Слегка постучите фильтрующим элементом о верстак.

Рис. 10-11

2) Продуйте фильтрующий элемент сжатым воздухом изнутри.

Рис. 10-12

Вытрите пыль и загрязнения на внутренней поверхности кор-
пуса воздушного фильтра.
Установите фильтрующий элемент таким образом, чтобы
пропитанная маслом (из системы принудительной вентиля-
ции картера) часть фильтрующего элемента была обращена
к отверстию патрубка отсоса картерных газов.

Рис. 10-13

– 112 –

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ДВИГАТЕЛЯ

10-4 Система зажигания

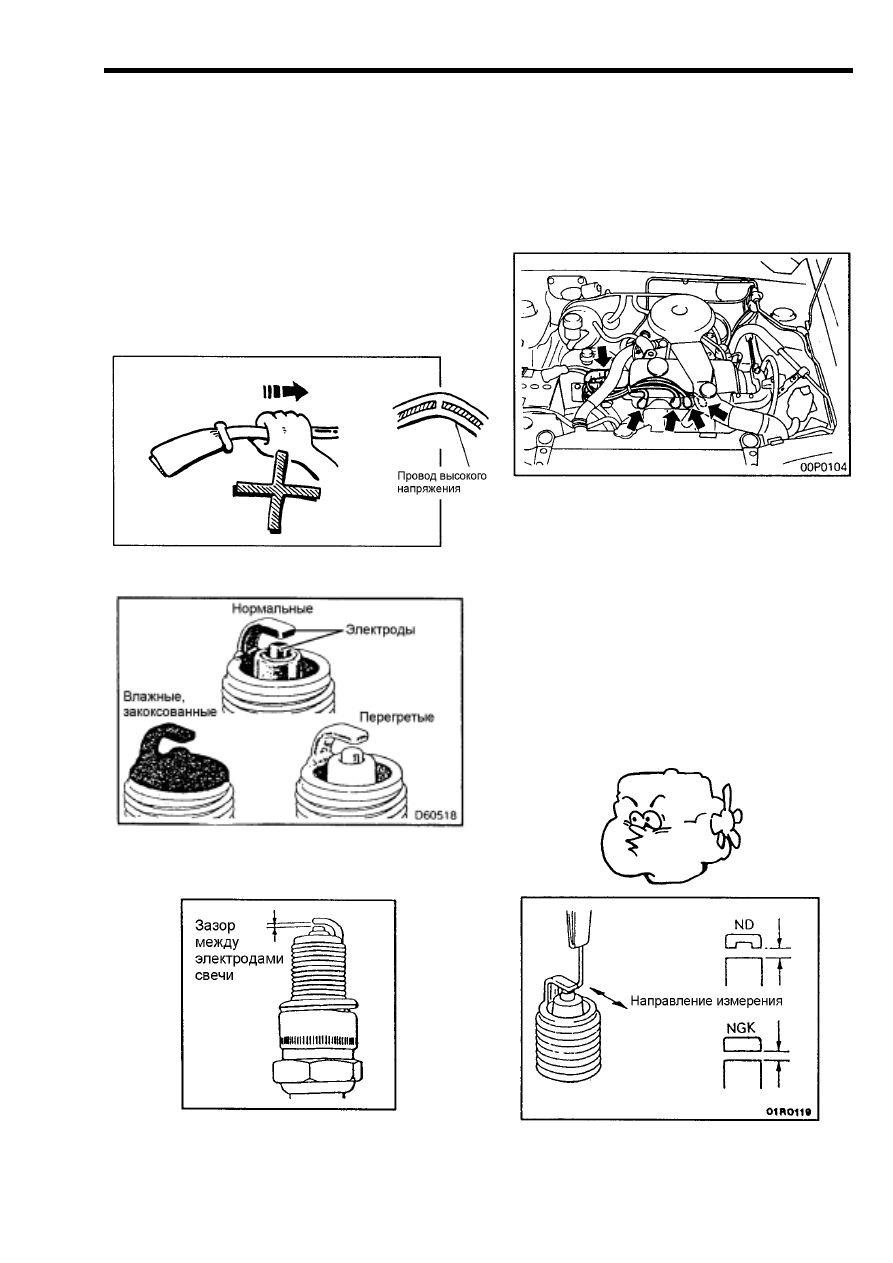

(1) Проверка проводов высокого напряжения

1) Проверить состояние проводов высокого напряжения, колпачков и правиль-

ность  их установки.

2) Проверьте состояние контактов свечей зажигания, распределителя зажигания,
контактов катушки зажигания (окисление контактов, грязь и т.д.).
3) Если детали грязные то очистите их, если повреждены – то замените.

(2) Свечи зажигания

Рис. 10-15

Рис. 10-14

Рис. 10-16

Свечи зажигания находятся в нормальном
рабочем состоянии, если их электроды
желто-коричневого цвета, без следов на-
гара.
Если электроды свечи черные, т.е. на них
присутствует нагар, то очистите их метал-
лической щеткой (только для свечей зажи-
гания без платинового покрытия электро-
дов).

Рис. 10-17

Рис. 10-18

– 113 –

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ДВИГАТЕЛЯ

(3) Проверьте контакты (прерыватель-распределитель зажигания контактного
типа)

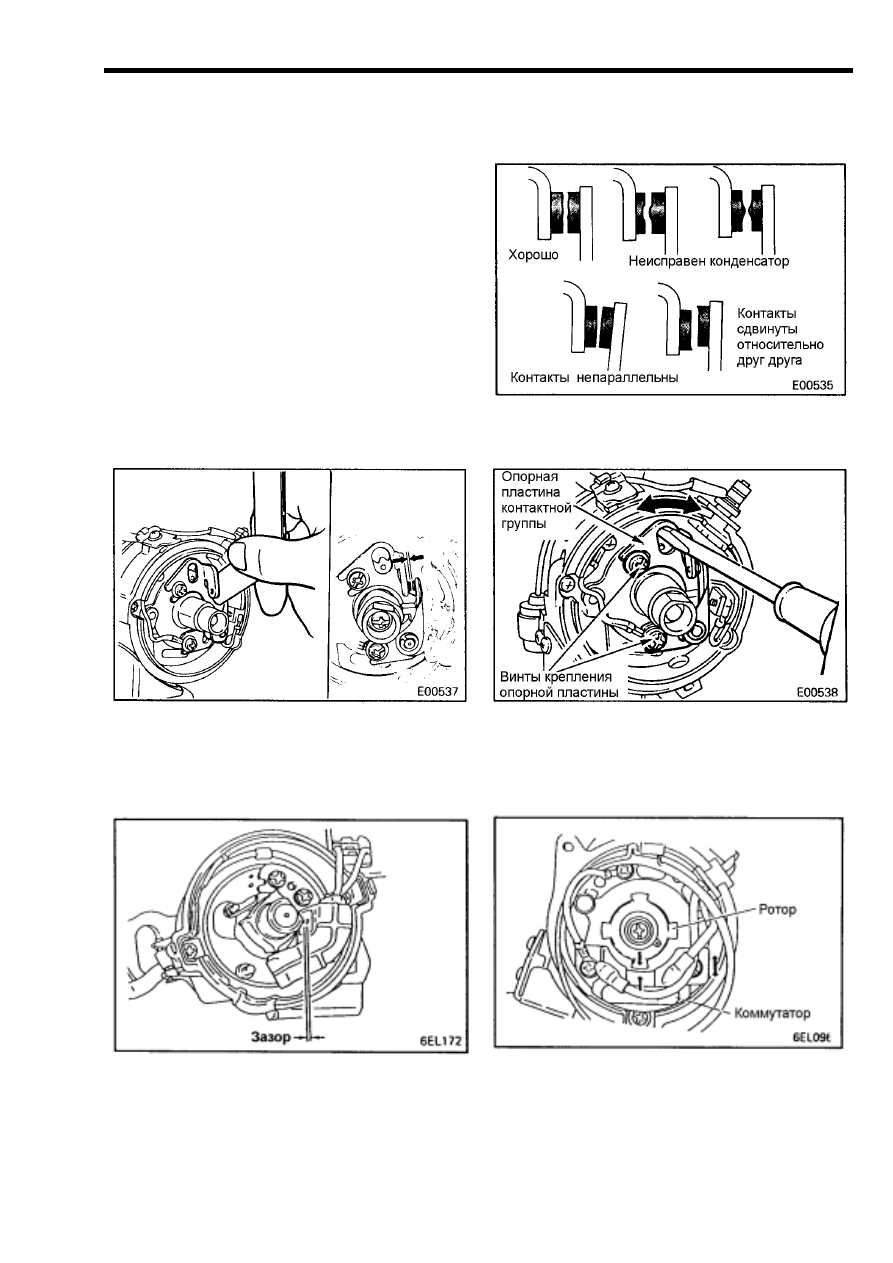

1) Проверьте состояние контактной группы прерывателя-распределителя зажигания.

Рис. 10-19

2) Проверьте и отрегулируйте зазор между контактами прерывателя

Рис. 10-20 Проверка зазора

в контактной группе

Рис. 10-21 Регулировка зазора

в контактной группе

(4) Проверьте зазор между ротором датчика и датчиком (бесконтактный тип
распределителя зажигания)

Рис. 10-22 Регулировка зазора между по-

люсами ротора и датчиком, встроенным в

коммутатор

Рис. 10-23 Регулировка зазора между пла-

стинами ротора (экрана) и датчиком
