УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

7-3 Коромысла клапанов и распределительный вал

(1) Конструкция и наименование деталей

1.

2.

3.

4.

5.

6.
7.

Шланг отсоса газов (к воздушному
фильтру, система принудительной вен-
тиляции картера)
Шланг отсоса газов (в задроссельное
пространство, система принудительной
вентиляции картера)
Крышка головки цилиндров (клапанная
крышка)
Клапан системы принудительной венти-
ляции картера
Прокладка крышки головки цилиндров
(клапанной крышки) уплотнительная
Сальник
Коромысла клапанов и ось коромысел

8.
9.

10.

11.
12.
13.

14.
15.

Клапанные коромысла и ось коромысел
Задняя крышка
Прокладка задней крышки уплотнитель-
ная
Фланцевый болт
Упорная шайба
Держатель упорной шайбы распредели-
тельного вала
Распределительный вал
Головка цилиндров
- Деталь, не подлежащая повторному ис-
пользованию

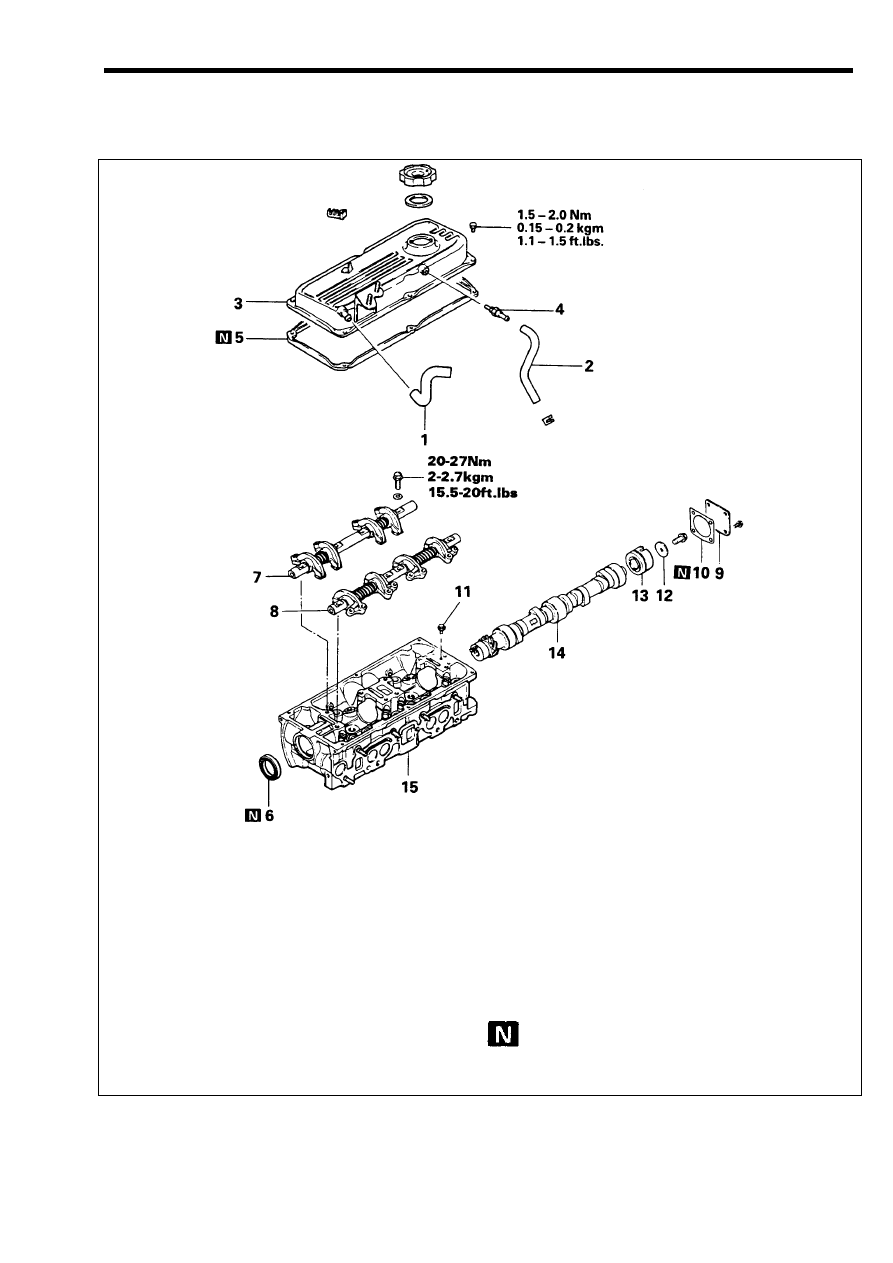

Рис. 7-7 Коромысла клапанов и распределительный вал

– 63 –

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

(2) Коромысло клапана

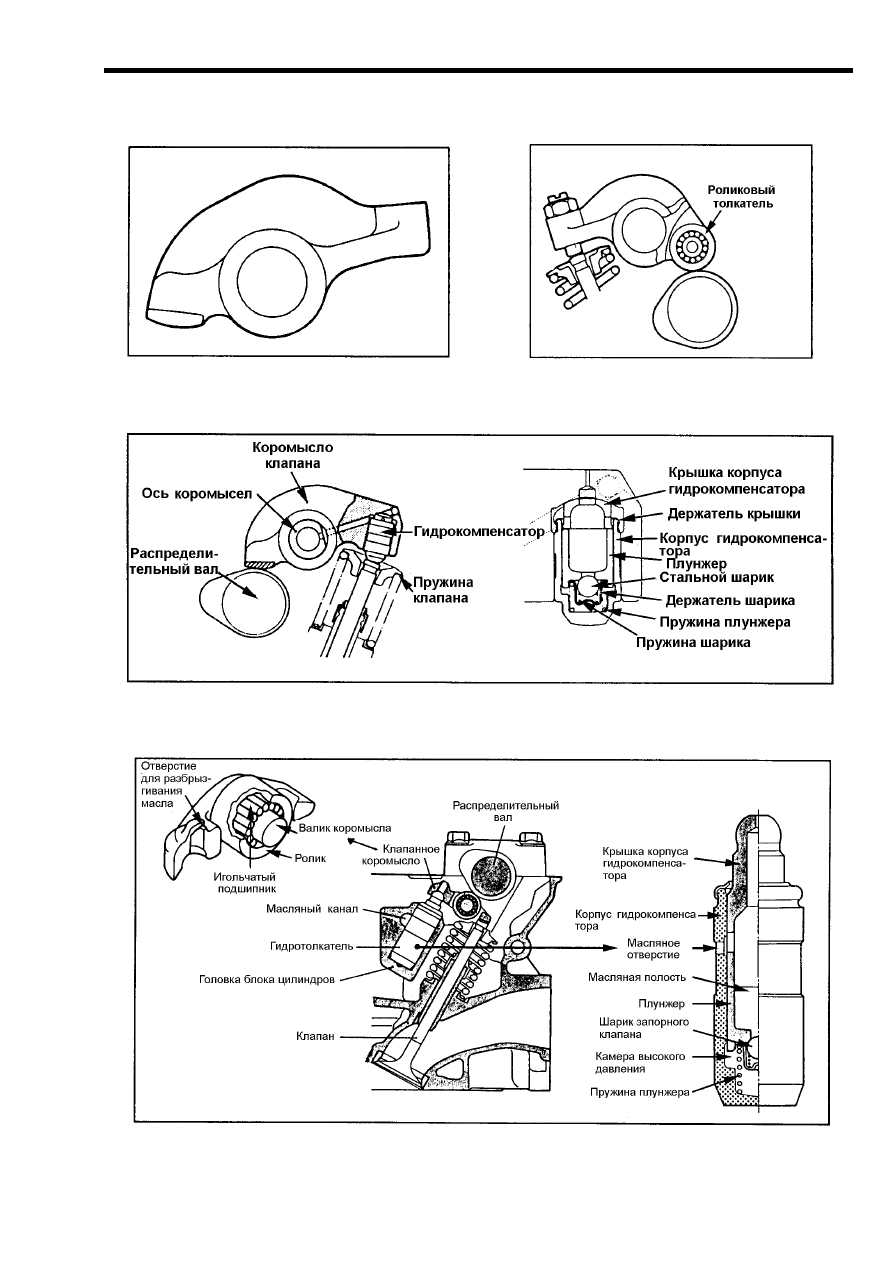

Рис. 7-8 Коромысло клапана

Рис. 7-9 Коромысло клапана с роликовым

приводом (толкателем)

Рис. 7-10 Коромысло клапанное и гидрокомпенсатор системы газораспределения с од-

ним верхним распределительным валом (SOHC)

Рис. 7-11 Коромысло клапанное и гидрокомпенсатор системы газораспределения с

двумя верхними распределительными валами (DOHC)

– 64 –

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

(3) Ось коромысел

Рис. 7-12 Ось коромысел

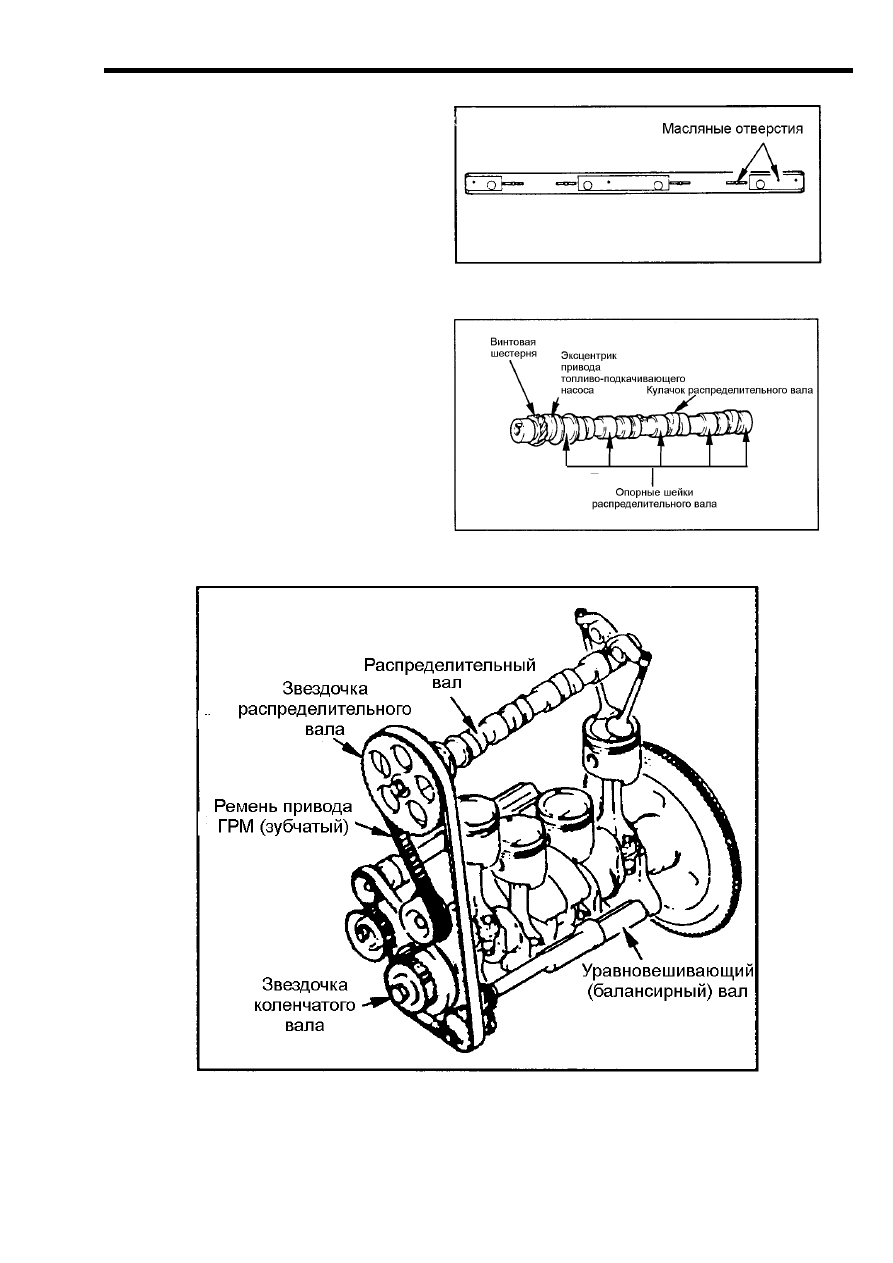

(4) Распределительный вал

Рис. 7-13 Элементы распределительного вала

Рис. 7-14

– 65 –

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

7-4 Головка цилиндров, клапаны

(1) Устройство и наименование деталей

1.

2.
3.

4.

5.
6.
7.
8.

9.

10.
11.
12.
13.

14.
15.
16.
17.

18.

19.
20.

Название деталей
Болт крепления головки
блока цилиндров
Головка цилиндров
Прокладка головки цилинд-
ров
Дополнительный впускной
клапан в сборе (для двига-
телей семейства MCA-Jet:
G13B, G15B)
Сухари
Тарелка
Пружина клапана
Опорная шайба пружины
клапана
Впускной клапан
Сухари
Тарелка пружины клапана
Пружина клапана
Опорная шайба пружины
клапана
Выпускной клапан
Маслосъемный колпачок
Маслосъемный колпачок
Направляющая втулка впу-
скного клапана
Направляющая втулка вы-
пускного клапана
Седло впускного клапана
Седло выпускного клапана

- деталь, не подлежащая
повторному использованию

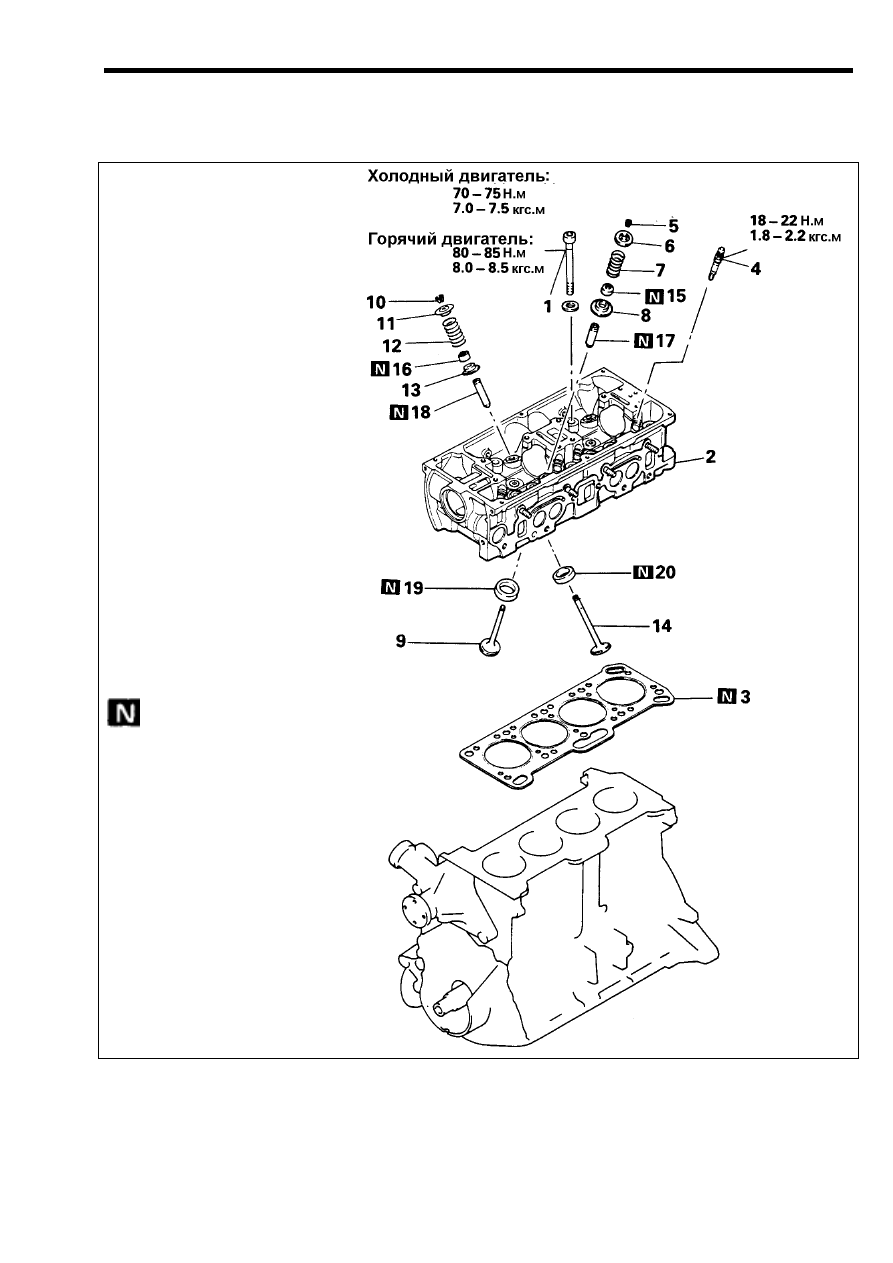

Рис. 7-15 Головка цилиндров и клапаны
