207

ТОРМОЗНАЯ СИСТЕМА

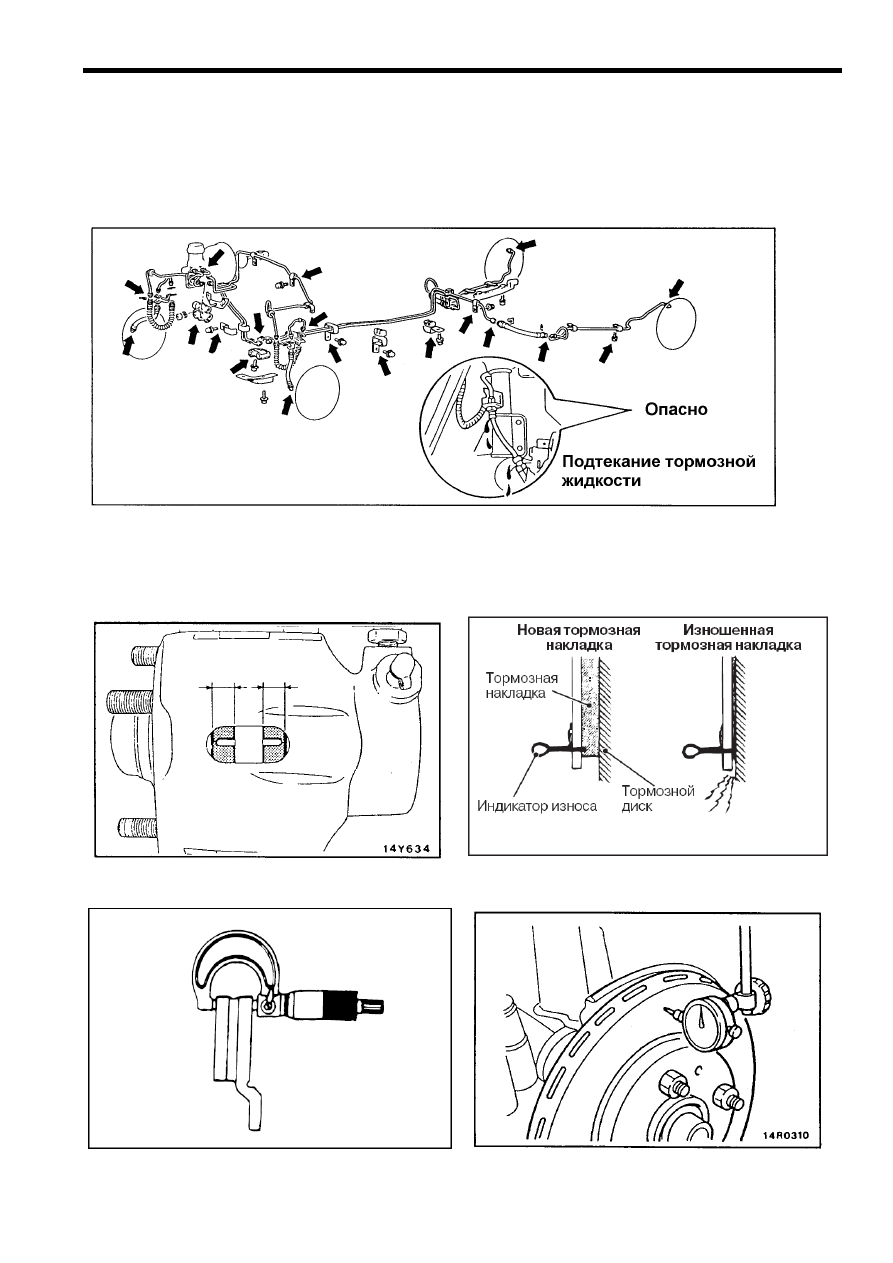

(3) Проверка тормозных шлангов и трубок на предмет утечек и
повреждений

(1) При помощи зеркала проверьте состояние тормозных трубок и шлангов по всей их

длине и поверхности.

(2) Проверьте надежность соединений тормозных трубок и шлангов (на предмет отсут-

ствия подтеканий), а также надежность крепления их держателей.



Рис. 22-22

(4)  Проверка состояния тормозных накладок и тормозных дисков (на предмет из-
носа)
(А) Проверьте толщину накладок тормозных колодок



Рис. 22-23

Рис. 22-24

(В) Проверьте износ тормозных дисков

Рис. 22-25

 тормозных дисков

(С) Проверьте биение

Рис. 22-26





208

ТОРМОЗНАЯ СИСТЕМА

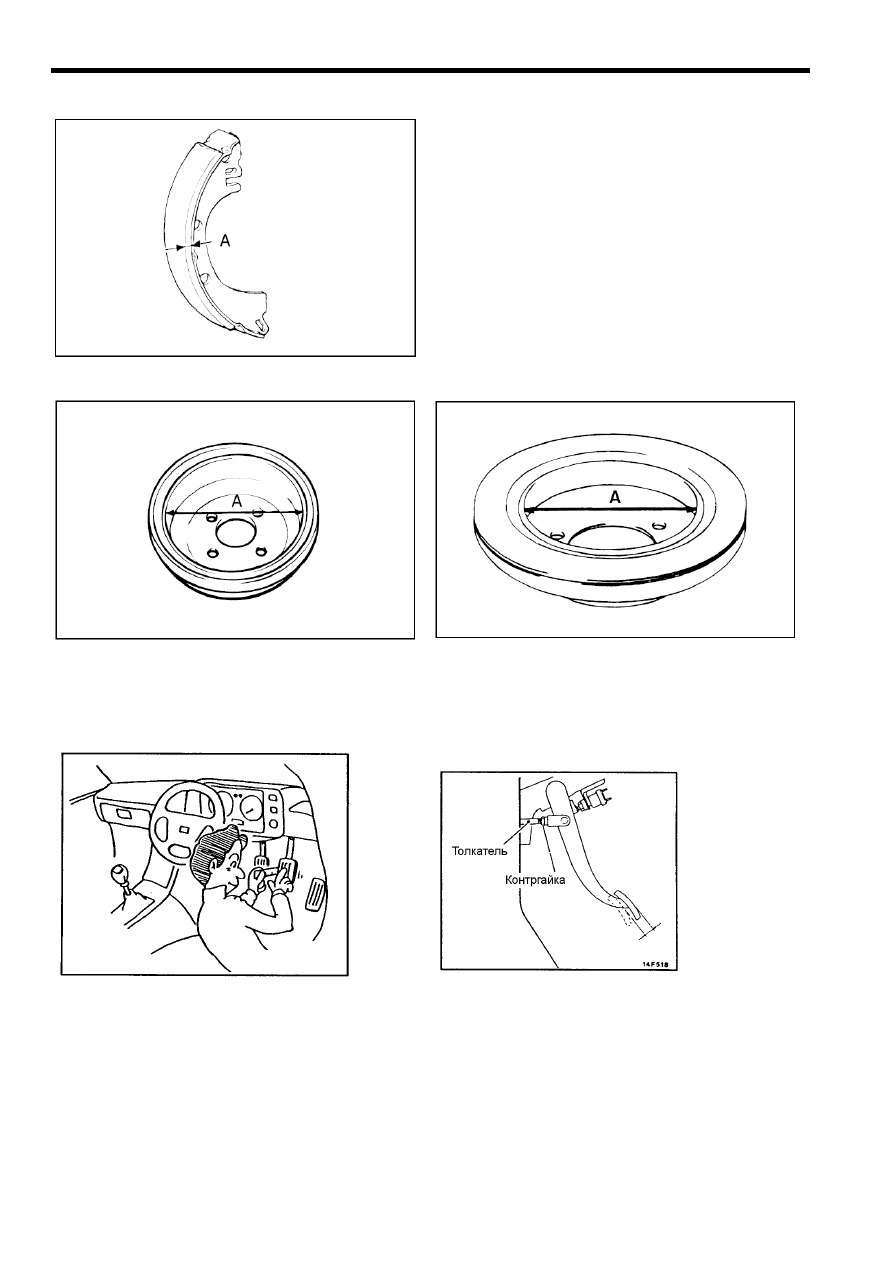

(5) Проверка состояния тормозных накладок и барабанов (на предмет износа)


Рис. 22-27

х

ного барабана на предмет износа и от-

 задиров и рисок.


Толщина накладки

инимально допустимое значение: 1 мм –

для всех моделей.



(1) Проверьте износ накладок тормозны

колодок.

(2) Проверьте рабочую поверхность тор-

оз

м
сутствия

М





Рис. 22-28


Рис. 22-29


(7) Проверка свободного хода тормозной педали




Рис. 22-30


Свободный ход: 3-8 мм



Рис. 22-31














209

ТОРМОЗНАЯ СИСТЕМА



) Проверка стояночного тормоза (WM Раздел 36 «Стояночный тормоз»).



(8



Ри



с. 22-32




Рис. 22-33


вка хода рычага стояночного тормоза

(9) Проверка и регулиро





Рис. 22-34






нальная величина:  5-7 щелчков


Прилагаемое усилие: около 196 Н.






Номи







210

ТОРМОЗНАЯ СИСТЕМА

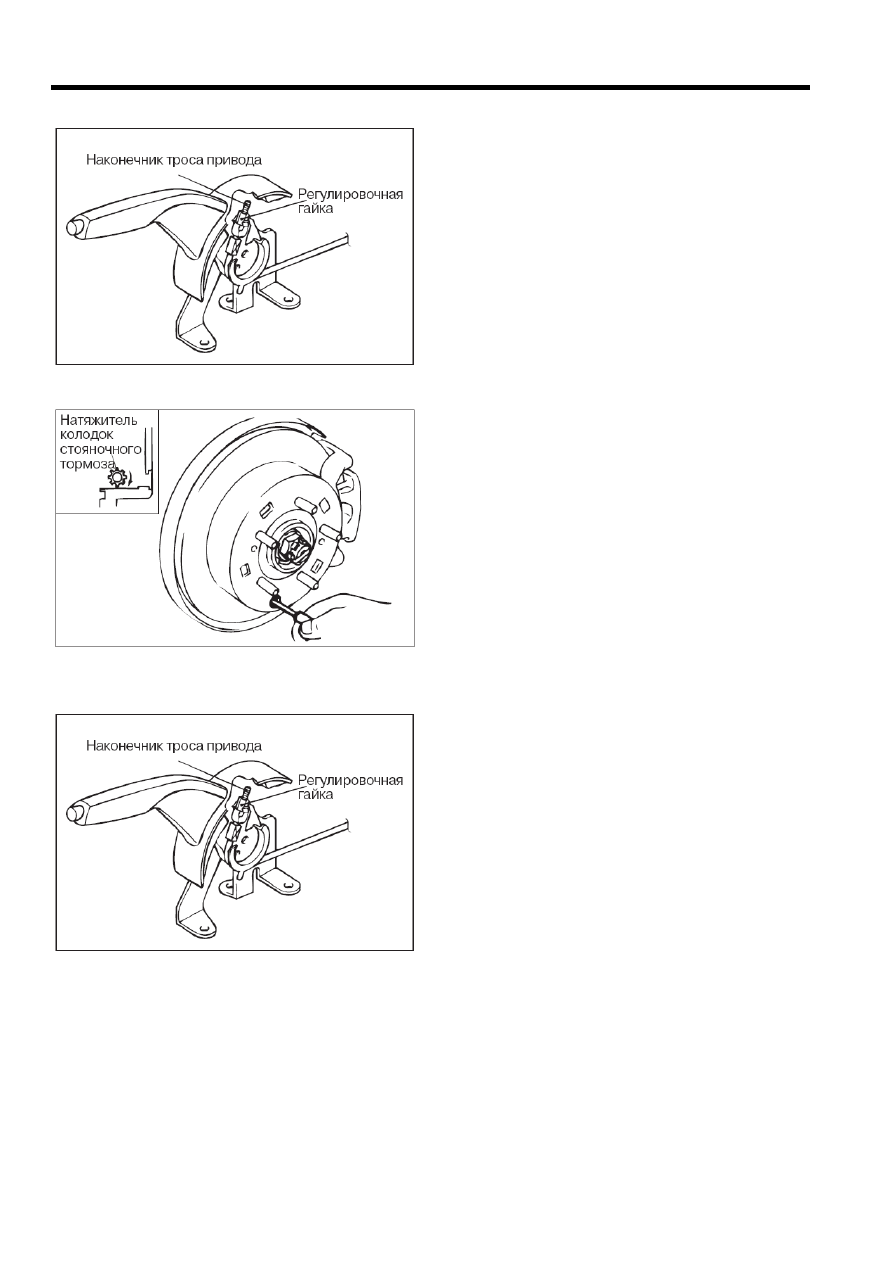

Рис. 22-35






Ослабьте регулировочную гайку.










Рис. 22-36







ерните натяжитель в направлении

ки, так чтобы диск не смог вращать-

ся.


Верните натяжитель на 5 зубцов назад.






Пов

стрел




-

гулируйте рабочий ход на величину 5-7
щелчков.





Вращением регулировочной гайки отре



Рис. 22-37
