ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ДВИГАТЕЛЯ



актной системой зажигания и системой распределенного (многоточечного) впры-

ка (MPI) ( WM Раздел 13 «Топливная сис




(2) Проверка и регулировка угла опережения зажигания на двигателе с бескон-

т
с

тема »).



135

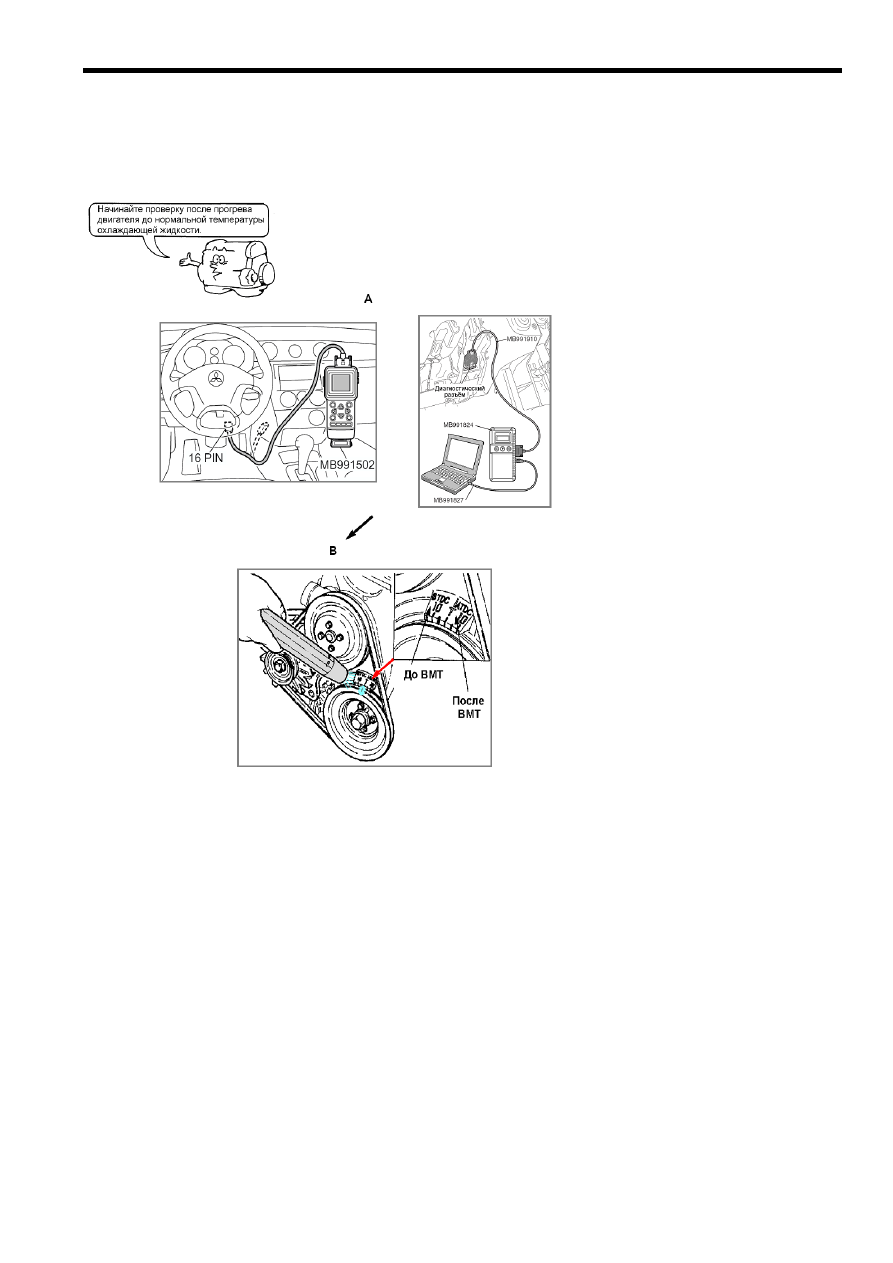

            Рис. 9-24

агностическому разъ-

зажи-

ючите режим

про-




• Температура охлаждаю-

щей жидкости: 80 - 95

°С.

• Все электрические потре-

бители должны быть выклю-
чены.

• В КПП должна быть вклю-

чена нейтраль (для автома-
тической КПП диапазон «Р»).


Подключите прибор MUT

II/III к ди
ему, при выключенном
гании.


1. Подcоедините стробо-

скоп.

2. Проверьте частоту вра-

щения коленчатого вала на
холостом ходу.

3. Вкл

верки базового угла опере-
жения зажигания, при помо-
щи прибора MUT II/III.

4. Проверьте угол опере-

жения зажигания.





ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ДВИГАТЕЛЯ

9.6 Проверка и регулировка базовой частоты оборотов холостого хода ( WM Раз-
дел 13 «Топливная система »).









136

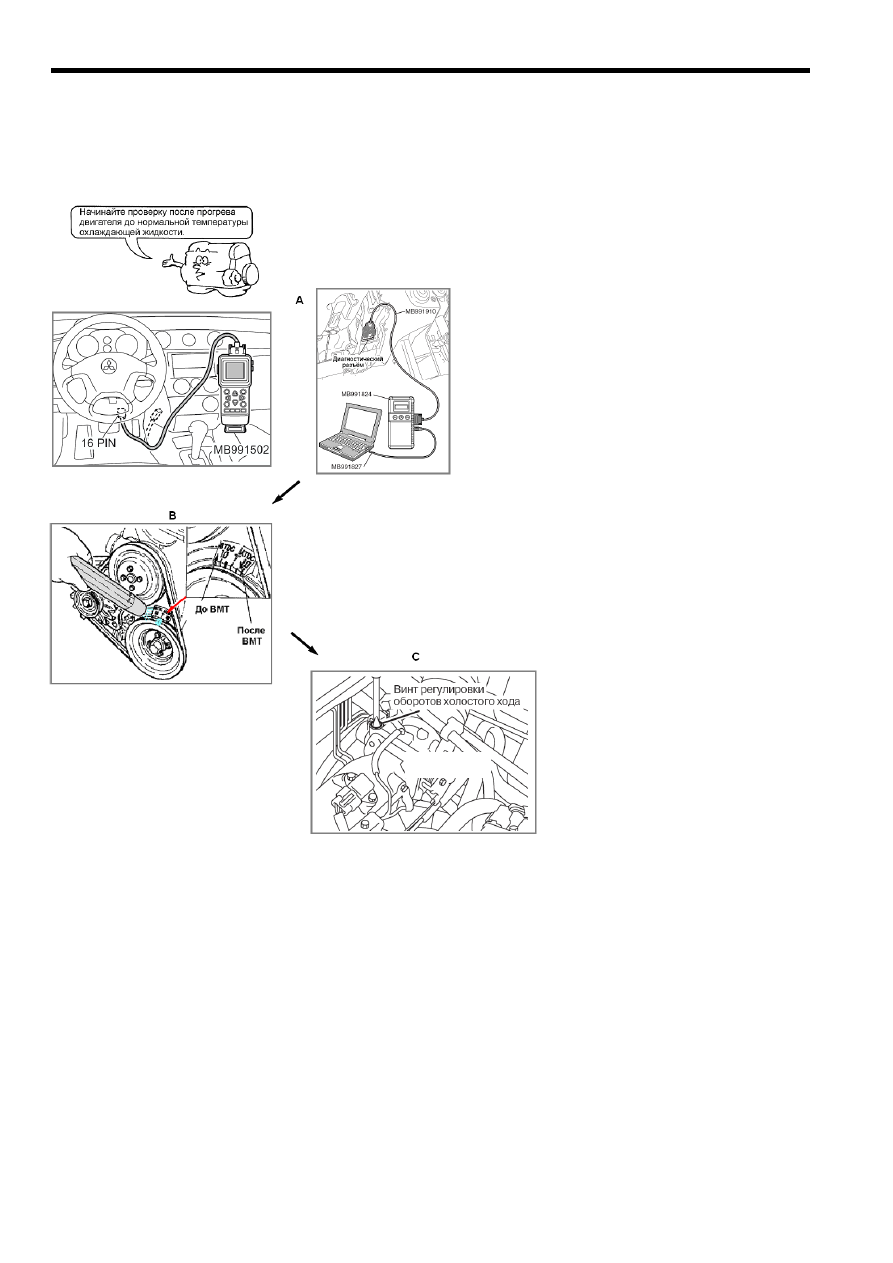

Рис. 9-25







•  Прогрейте двигатель до

рабочей температуры 80 -

те-



зъему,









1. Подcоедините стробоскоп.
2. Проверьте текущий угол

опережения зажигания на хо-
лостом ходу.

3. Включите режим

проверки

базовой частоты оборотов
холостого хода, при помощи
прибора MUT II/III.

4. Проверьте обороты

базо-

вой частоты холостого хода

мости отрегули-

руйте (винт SAS).








95

°С.

•  Выключите все потреби

ли электрического тока.

•  В механической КПП уста-

новите нейтраль, а в автомати-
ческой КПП диапазон «Р».








Подключите прибор MUT II/III

к диагностическому ра
при выключенном зажигании.





Винт SAS

и при необходи







137

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ДВИГАТЕЛЯ

9.7 Проверка компрессии в цилиндрах  двигателя ( WM Раздел 11 «Двигатель»).

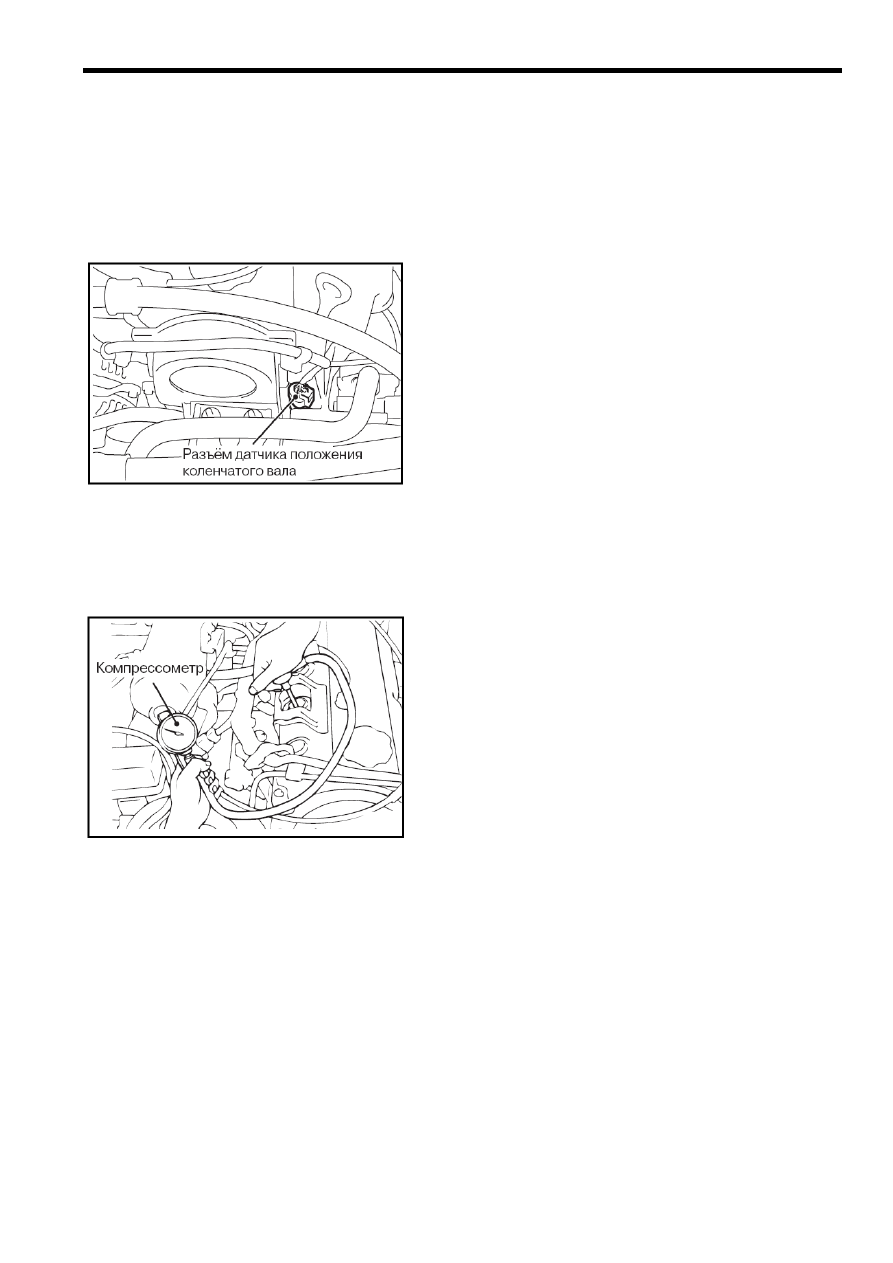

Рис. 9-26













 Рис. 9-27








1.  Перед началом проверки необходимо про-

верить уровень масла в двигателе, работо-
способность стартера и аккумуляторную ба-
тарею. Кроме того, необходимо выполнить
следующие требования:

•  Прогрейте двигатель до рабочей температу-

ры 80 - 95

°С.

•  Выключите все потребители электрического

тока.

•  В механической КПП установите нейтраль, а

в автоматической КПП диапазон «Р».


2.  Отсоедините высоковольтные провода от

свечей зажигания.


3.  Выверните все свечи зажигания



4.  Отсоедините разъем датчика положения

коленчатого вала (рис. 8.8)



5.  Установите компрессометр в одно из от-

верстий под установку свечи (Плотно удер-
живайте его рукой)



6.

Полностью откройте дроссельную за-

слонку, прокрутите стартером коленчатый
вал двигателя и определите компрессию.



7.  Номинальное давление в конце сжатия:

при 250 - 400 об/мин - 1400 кПа
Минимально допустимая величина давле-
ния:
при

250 - 400 об/мин - 1060 кПа



8.  Проведите проверку для остальных цилин-

дров. Разница в показаниях между цилинд-
рами

не должно быть больше 100 кПа.



9.  Подсоедините разъем датчика положения

коленчатого вала (рис. 8.8)



10.  Вверните все свечи зажигания и подсоеди-

ните высоковольтные провода



11.  Сотрите коды неисправности при помощи

.

MUT II или MUT III.





138

ТЕХНИ

ГАТЕЛЯ

ЧЕСКОЕ ОБСЛУЖИВАНИЕ ДВИ

9.8 Проверка и регулировка зазоров в клапанном механизме (WM Раздел 11 «Дви-

атель»).




г

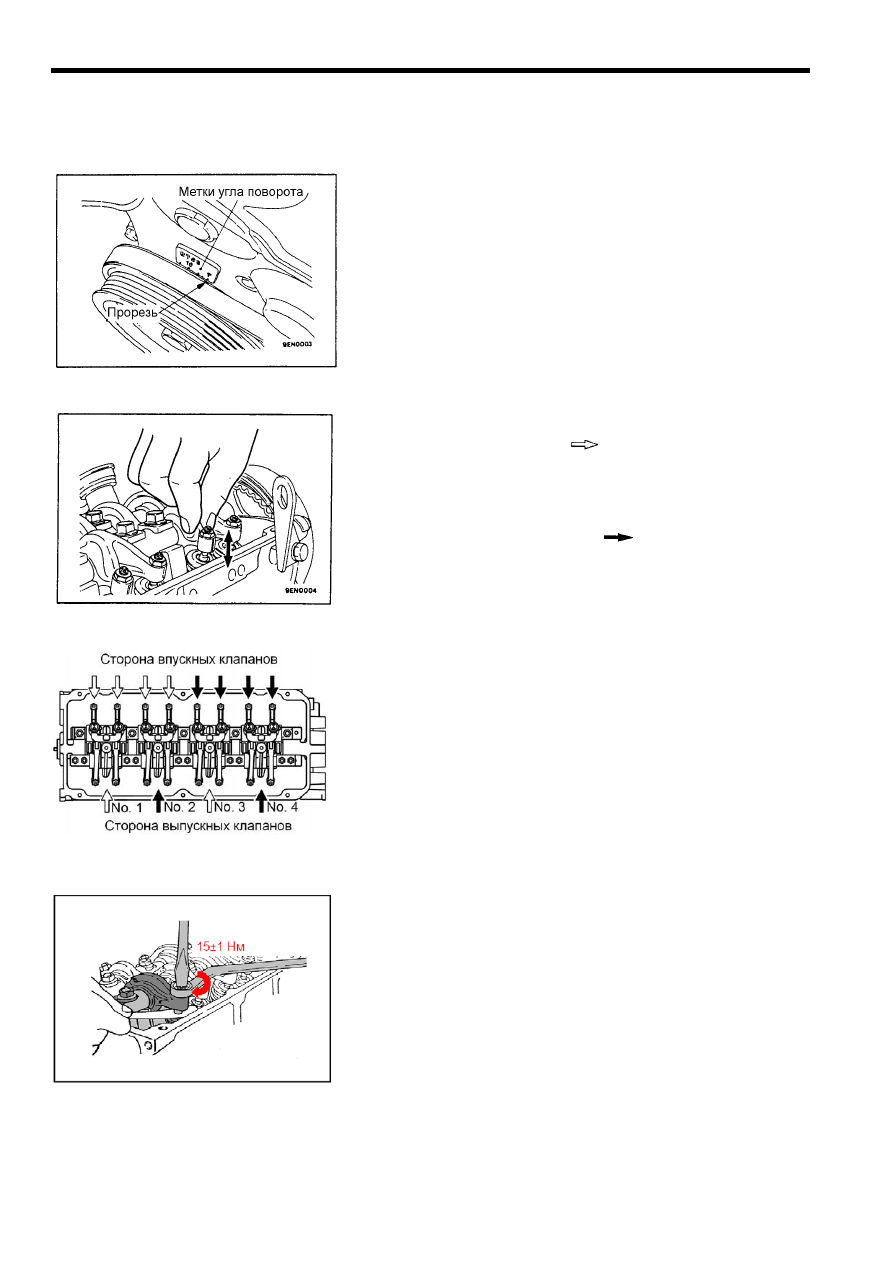

Рис. 9-28







Рис. 9-29






Рис. 9-30








Рис. 9-31





Прогрейте двигатель до рабочей температуры
 80 - 90

°С  !!!



1.  Совместите прорезь шкива коленчатого вала с

меткой «Т» на блоке цилиндров (рис. 8.28).

2.  Определите, в каком цилиндре (первом или чет-

вертом) поршень находится в ВМТ такта сжатия
(э

, все клапана которого имеют

за

).

н-

т отрегулировать клапаны, обозна-

ченные символом

то тот цилиндр

ор) (рис. 8.29

з

3.  Когда в ВМТ находится поршень первого цили

дра, следуе



 (рис. 8.30).

Когда

тся поршень четвертого ци-

л

т отрегулировать клапаны, обо-

значенные символом




 в ВМТ находи

индра, следуе



 (рис. 8.30).



4.  Определите зазор с помощью плоского щупа.



5.  Отрегулируйте величину зазора для каждого кла-

пана (рис. 8.31).
