115

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

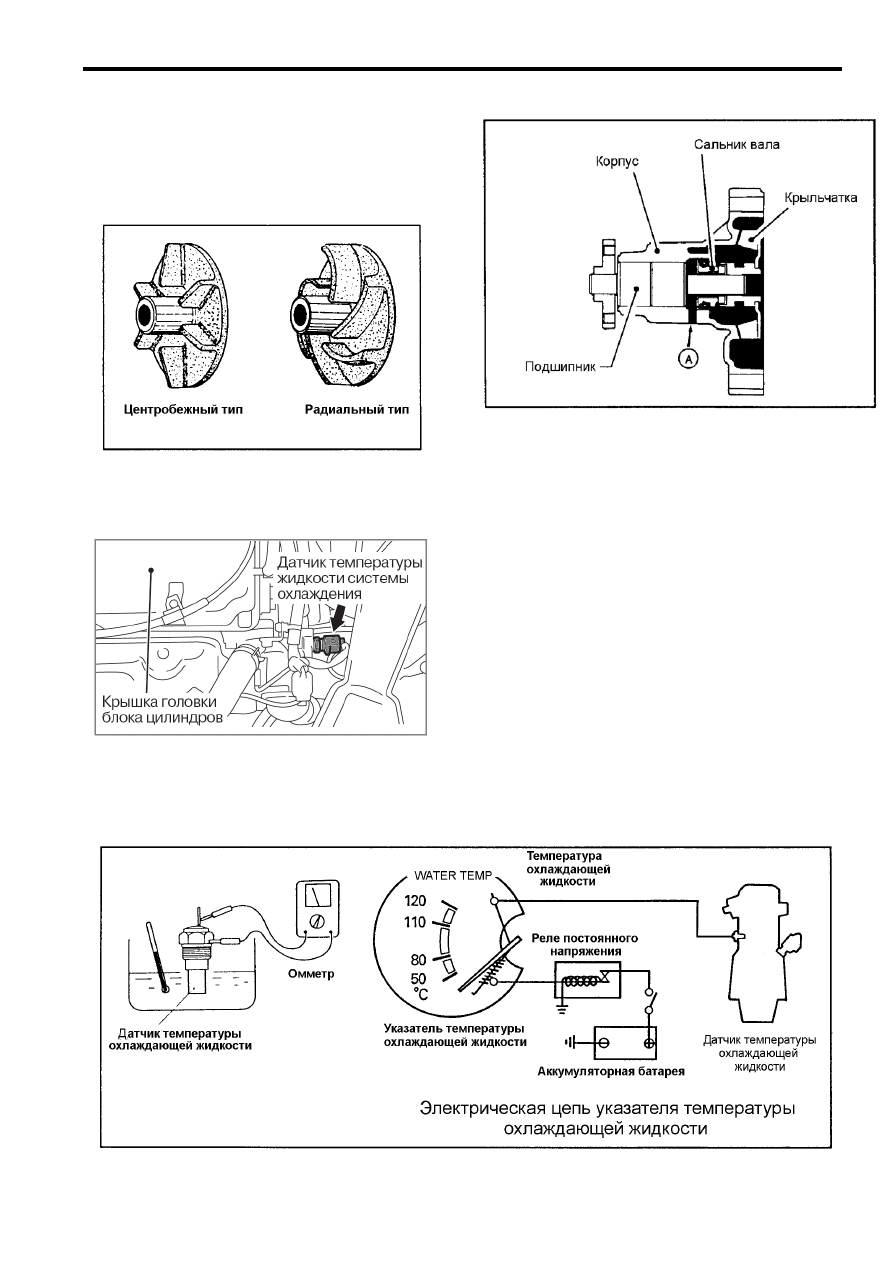

(2) Насос охлаждающей жидкости

Используется насос центробежного типа.
Под действием центробежной силы, соз-
даваемой вращающимися лопастями
крыльчатки, охлаждающаяся жидкость на-
гнетается в систему охлаждения.



Рис. 8-20 Насос охлаждающей жидкости



Рис. 8-19 Крыльчатка


(3) Датчик температуры охлаждающей жидкости





Рис. 8-21

Электрическое сопротивление чувствительного элемента датчика сильно изменяется в

зависимости от температуры охлаждающей жидкости. Изменение электрического сопро-
тивления означает изменение температуры охлаждающей жидкости, которую показывает
указатель температуры.



Рис. 8-22 Датчик и указатель температуры охлаждающей жидкости





116

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ




(4) Радиатор системы охлаждения


Сливное отверстие

Нижний бачок

Верхний бачок

Пробка радиатора

Расширительный

бачок



с

 и нижний бачок изготовлены из пластмассы.




(5) Вентилятор системы охлаждения
Вентилятор необходим для интенсификации охлаждения двигателя при движении ав-

томобиля с небольшой скоростью, так как набегающий поток воздуха не обеспечивает
эффективного охлаждения.




 Вентилятор с жидкостной муфтой




Рис. 8-23 Жидкостная муфта вентилятора

истемы охлаждения




Радиатор служит для охлаждения двигателя потоком воздуха, проходящим через его

сердцевину. Сердцевина изготовлена из алюминиевых трубок и охлаждающих пластин.

ерхний

В



Рис. 8-24 Жидкостная муфта вентилятора
системы охлаждения




















117

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ



Электровентилятор


Электромотор вентилятора управляется
электронным блоком вентилятора.



. 8-25 Электровентилятор

темы охлаждения


Рис
сис







Рис. 8-26 Электронный блок вентилятора



(6) П

я





Пр

еет два клапана: воздушный и паровой.

В сл

лич
руется и в системе создается разряжение. При снижении давления открывается воздушный
кла


робка системы охлаждени

обка

 радиатора им

учае закипания охлаждающей жидкости давление пара в системе возрастает. При уве-

ении давления открывается паровой клапан. После остановки двигателя пар конденси-



пан.



Паровой

клапан

Воздушный

клапан

К расширительному

Пробка радиатора

Пружина клапана

бачку

Верхний бачок






Рис. 8-27

















118

УСТРОЙСТВО И РАБОТА ДВИГАТЕЛЯ

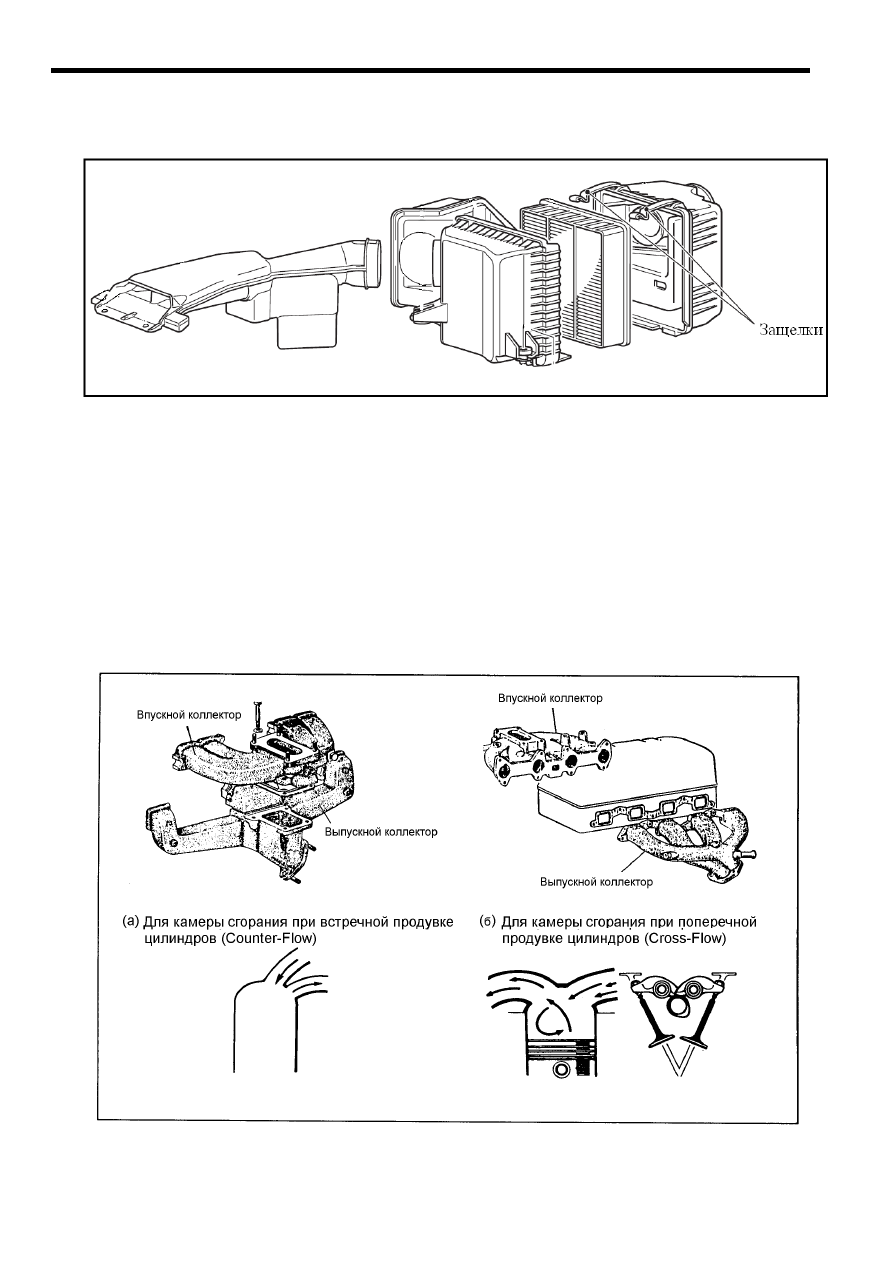

8.5 Система впуска и выпуска

(1) Воздушный фильтр




Рис. 8-28
(2) Впускной коллектор


Впускной коллектор - это сложной формы трубопровод для подачи топливовоздушной

смеси, приготовленной карбюратором, в цилиндры двигателя. В многоцилиндровых двига-
телях впускной коллектор сконструирован таким образом, чтобы равномерно по количест-
ву и составу распределять топливовоздушную смесь по цилиндрам.


(3) Выпускной коллектор

Выпускной коллектор забирает отработавшие газы от каждого цилиндра и отводит их в

выпускную трубу.

Выпускной коллектор сконструирован так, чтобы уменьшить сопротивление и взаимное

влияние отдельных цилиндров. Устройство выпускного коллектора показано на рис. 8-21



Рис. 8-29 Конструкция коллекторов
