ИЗМЕРИТЕЛЬНЫЙ ИНСТРУМЕНТ И МЕТОДЫ ИЗМЕРЕНИЙ

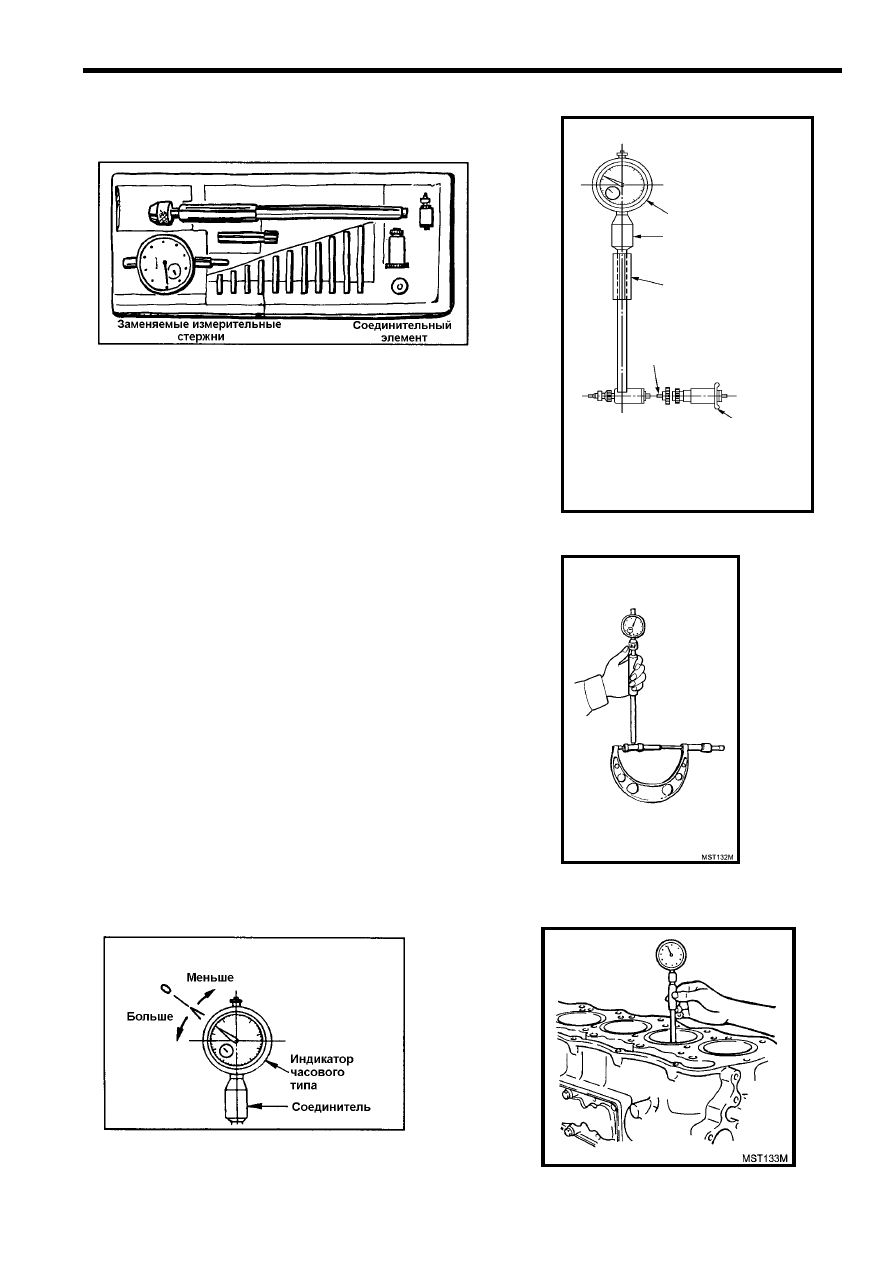

4.4 Индикатор-нутромер





59

(1) Чтение шкал индикатора-нутромера производит-
ся также, как у индикатора часового типа.




Рис. 4-16 Набор измерительных средств
индикатора-нутромера


Соединитель

Рукоятка

Сменный

измерительный

стержень

Направляющая

скоба

Индикатор

часового типа



Рис. 4-17 Индикатор-нутромер


(2) Применение:

1) Измерение износа цилиндра двигателя
2) Измерение внутренних диаметров


(3) Процедура измерения

1) Грубо измерьте внутренний диаметр штангенцир-
кулем.
2) Подберите соответствующий измерительный
стержень и дистанционную втулку для измерения
внутреннего диаметра и установите их на нутромер.
3) Выставьте микрометр на тот же размер, что и
внутренний диаметр.
4) Установите на ноль индикатор-нутромер.
Примечание: Проверьте положение короткой стрел-
ки.
5) Измерьте внутренний диаметр индикатором-
нутромером

.





Рис. 4-18 Установка индикатора-
нутромера на ноль




Рис. 4-19 Как считывать показания инди-
катора-нутромера




          Рис. 4-20 Измерение внутреннего
          диаметра цилиндра

ИЗМЕРИТЕЛЬНЫЙ ИНСТРУМЕНТ И МЕТОДЫ ИЗМЕРЕНИЙ

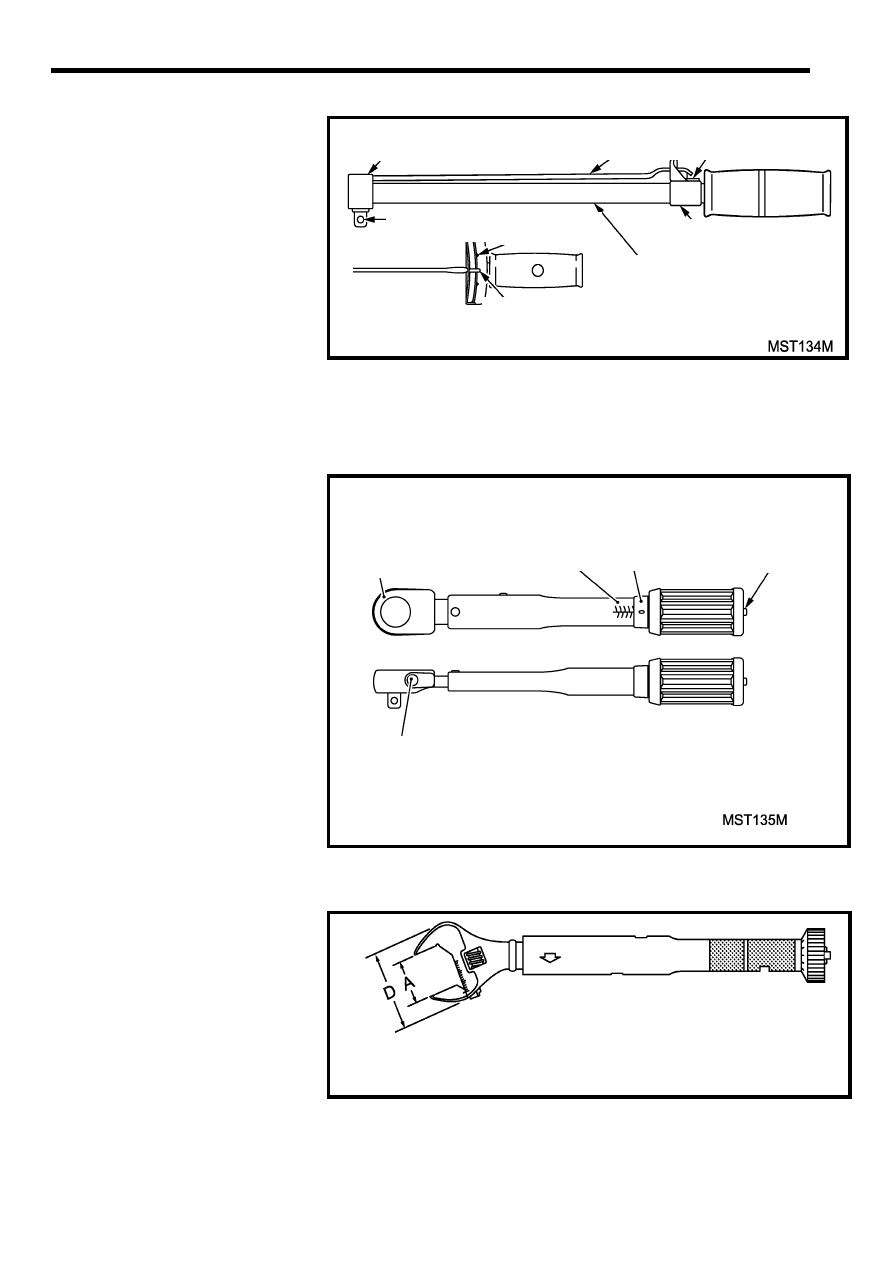

4.5 Динамометрический ключ

(1) Динамометрический ключ
 - это инструмент для затягива-
ния болтов и гаек при одновре-
менном измерении момента за-
тяжки. На квадратный хвостови
на головке ключа надевается
торцевая головка соответст-
вующего размера.







Головка

Стрелка-указатель

Шкала

Квадрат

Опора

Упругий стержень

Стрелка-указатель




Рис. 4-21 Динамометрический ключ стрелочного типа (с упру-
гим стержнем)

(2) Типы динамометрических ключей:







Головка

Рычажок переключения

направления вращения

Нониусная шкала

Линейная шкала

Рукоятка-защелка



Рис. 4-22 Динамометрический ключ предельный ("со щелч-
ком")



Рис. 4-23 Разводной динамометрический ключ






60

ИЗМЕРИТЕЛЬНЫЙ ИНСТРУМЕНТ И МЕТОДЫ ИЗМЕРЕНИЙ



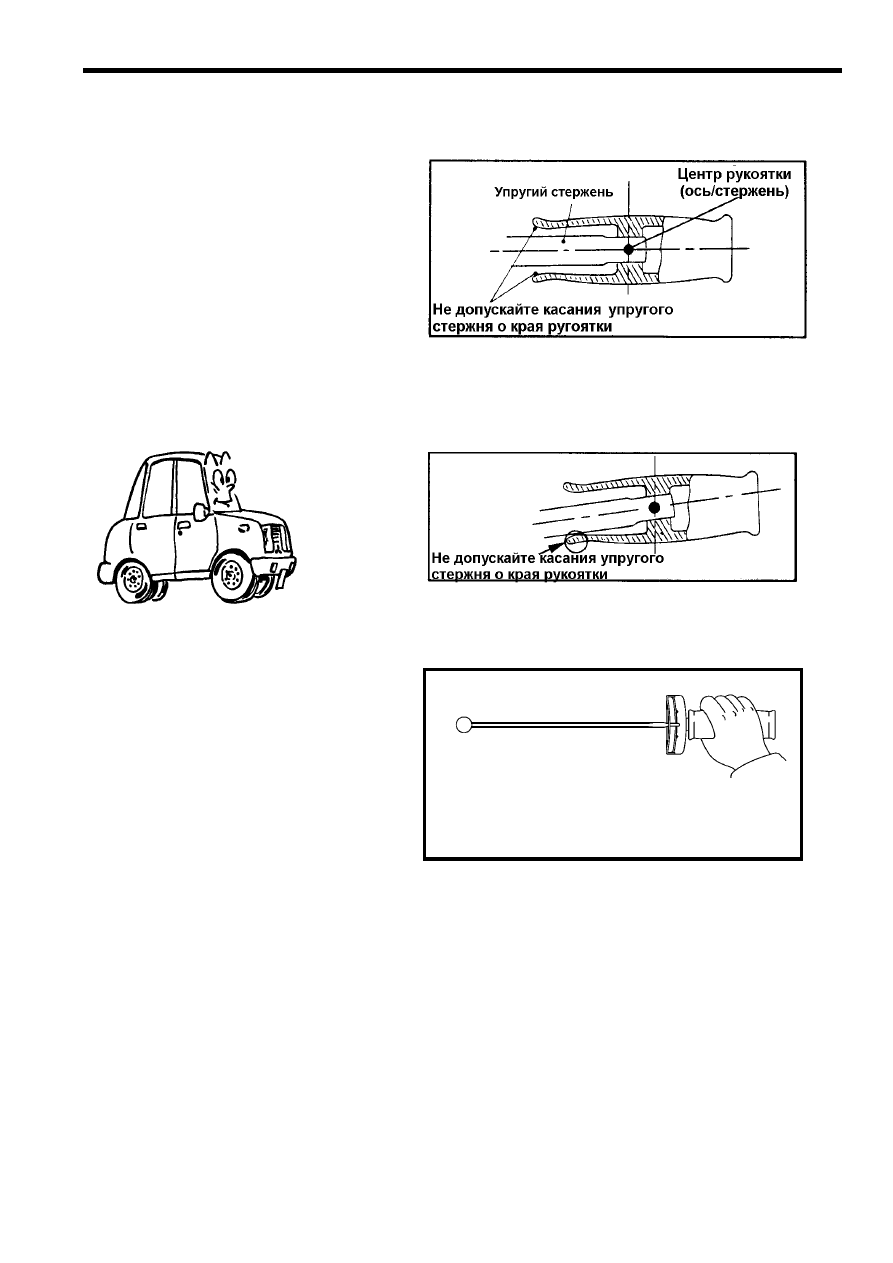

(3) Примечания при работе с динамометрическими ключами стрелочного типа
(с упругим стержнем):

1) Убедитесь, что стрелка-указатель
находится на нулевой отметке, и не
касается пластины со шкалой.

2) Когда прикладываете усилие к
динамометрическому ключу, убе-
дитесь, что усилие приложено к
оси (центру) рукоятки (рис. 3-24).




Рис. 4-24 Правильный


3) Значение прикладываемого мо
мента указывается

-

положением

трелки на шкале.

 способ работы динамо-

метрическим ключом



с








Рис. 4-25 Неправильный способ работы дина-
мометрическим ключом


Направление приложения нагрузки: как по

часовой так и против часовой стрелки




Рис. 4-26 Правильный захват рукоятки динамо-
метрического ключа


















61



62

 ИЗМЕРЕНИЙ

ИЗМЕРИТЕЛЬНЫЙ ИНСТРУМЕНТ И МЕТОДЫ



4.6

л

к

зуются для измерения зазоров

•  Тепловые зазоры в клапанном механизме

•  Осевой люфт (свободный осевой ход)

•  Прочие зазоры

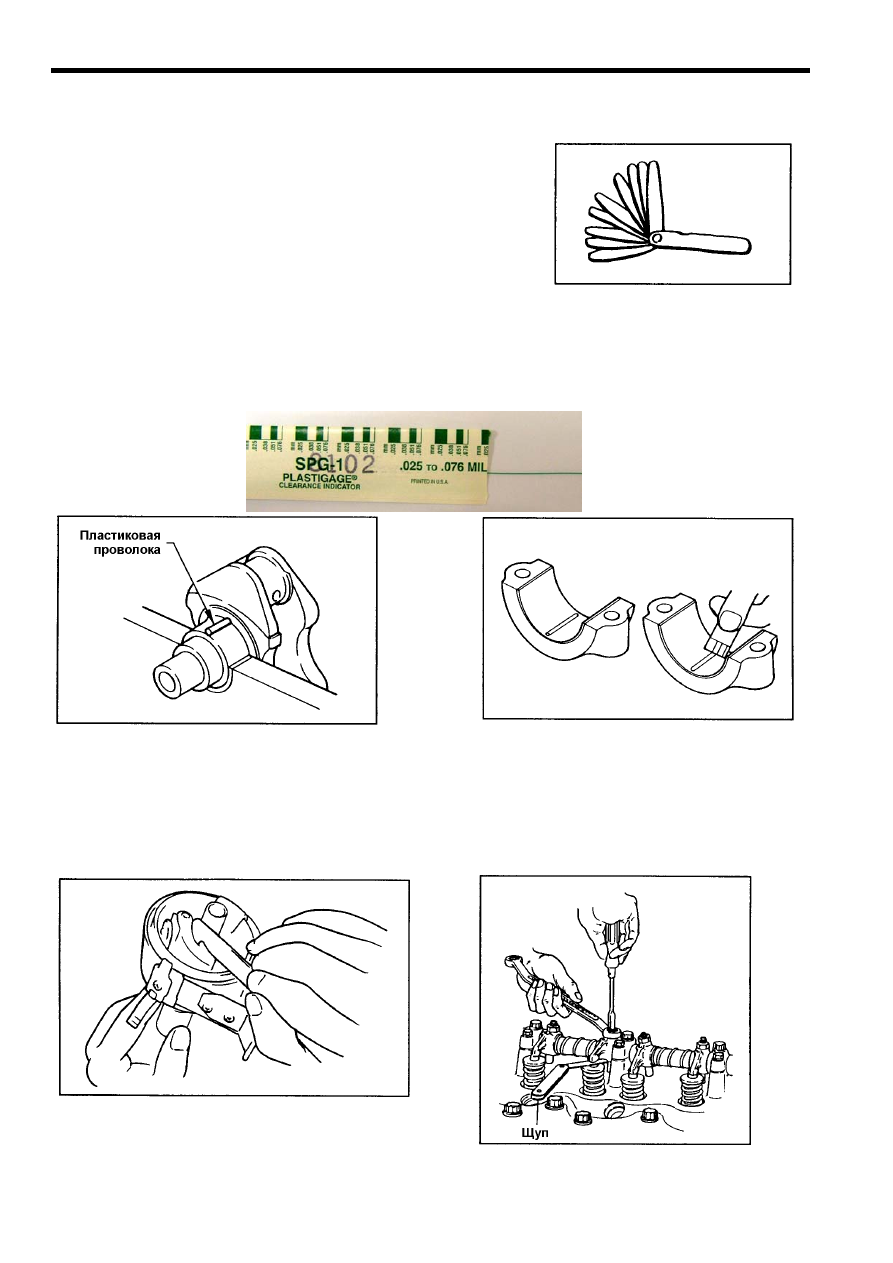

 Плоские щупы



П ос им щупом поль

Типы щупов:

1) Плоские щупы.
Они используют для измерения следующих параметров:

•  Зазор между контактами прерывателя



Рис. 4-27 Набор плоских щу-
пов


) проволока (Plastigage)

еделите величину зазора, сравнив самый широкий участок расплющенной калиб-

рованной проволоки со шкалой на ее упаковке.





2) Калиброванная пластиковая (деформируемая
Опр





Рис. 4-28 Пластиковая калиброванная проволо-

а

к



Рис. 4-29 Измерение



3) Процедура измерения

Вставьте плоский щуп в измеряемый зазор. Если щуп может быть извлечен с усилием
500 - 600 гс (грам-сила), то зазор соответствует толщине щупа.


Рис. 4-30 Проверка зазора между контак-
тами прерывателя




Рис. 4-31 Регулировка теплового зазора в
клапанном механизме
