Состав и структура документации



1.2 Руководство по ремонту (WORKSHOP MANUAL)

Workshop manual (W/M) выпускается для каждой модели автомобиля Mitsubishi и в

дальнейшем дополняется. В руководстве по ремонту приводятся процедуры по
обслуживанию, ремонту узлов, систем и агрегатов включая замену, разборку, проверку,
регулировку, сборку и установку. Приводится информация об основных данных для ре-
гулировки и контроля, указан необходимый специнструмент, методики поиска неисправ-
ностей, технические операции, проводимые на автомобиле, процедуры ремонта. Ис-
пользуя эту документацию, Технический персонал  Mitsubishi может правильно прово-
дить работы по обслуживанию и ремонту.

До недавнего времени документация по ремонту автомобиля состояла из трех книг :


•  “Шасси” (WM Chassis),

•  “Двигатель и трансмиссия” (WM ENGINE & TRANSMISSION),

•  “Электрические схемы” (WM Electrical Wiring).

1.3 Особенности  документа WM Chassis

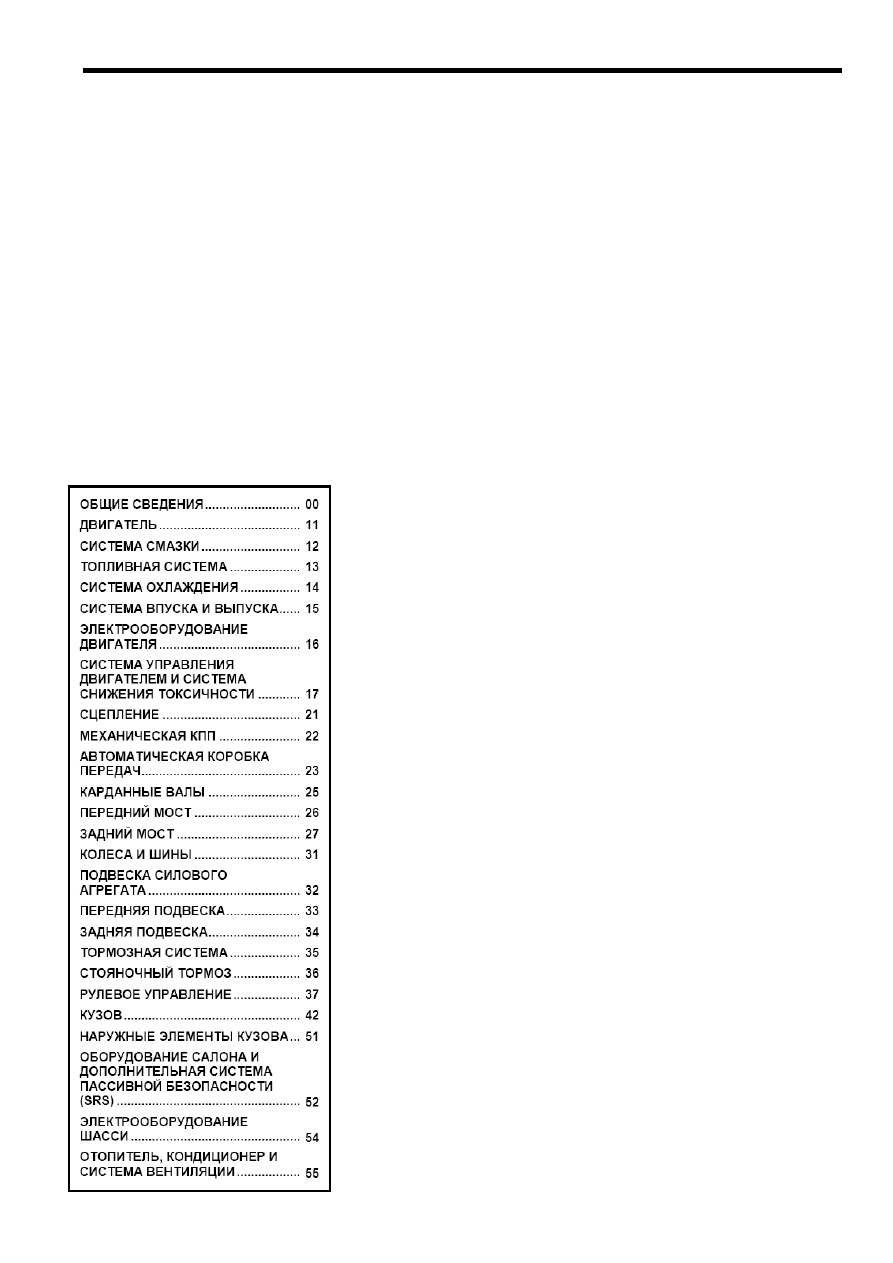

На рисунке показано оглавление документа WM.



В WM Chassis дается  информация  по  обслуживанию  и

ремонту  узлов,  агрегатов,  их  снятии  для  ремонта  и
установки  на  автомобиле  (исключая  агрегатный  ремонт
двигателя  и  трансмиссии).  Вся  информация  разбита  на
разделы.

Все разделы построены по одному принципу и содержат

следующую информацию :

•  Общая информация

•  Основные данные для регулировок и контроля

•  Клеи и герметики

•  Смазочные материалы (есть не во всех главах)

•  Специальный инструмент

•  Поиск  неисправностей  на  автомобиле  (есть  не  во

всех главах)

•  Технические операции на автомобиле

•  Процедуры ремонта


00 - Важнейший  раздел.  Обязателен  для  подробного
прочтения  и,  главное,  неукоснительного  соблюдения.
Содержит  сведения,  необходимые  для  успешного
проведения работ, изложенных в последующих разделах.

11 - Содержит  основные  данные  для  регулировок  и
контроля  двигателя  на  автомобиле,  выполнения  простых
ремонтов без снятия агрегата, а также информацию о его
снятии и установке.
13  -  Содержит  информацию  по  поиску  неисправностей  в
системе питания.

16  -  Содержит  информацию  по  электрооборудованию
двигателя. Рассмотрены системы запуска, зарядки , зажи-
гания и топливоподачи.




15

Состав и структура документации


22 -  Содержит основные данные для контроля агрегата на автомобиле, а также инфор-
мацию о его снятии и установке.

23 - Содержит  основные  данные  для  регулировок  и  контроля  агрегата  на  автомобиле,
информацию по поиску неисправностей, а также информацию о его снятии и установке.

54 - Содержит  информацию  по  диагностике  неисправностей  в  электрооборудовании
шасси

Общий принцип построения всех разделов: информация находится в той главе, где
вы сталкиваетесь с выполнением данной операции.
НАПРИМЕР: отсоединение подшипника сцепления тянущего типа производится при сня-
тии КПП с автомобиля, и поэтому описано в главе 22 (механическая КПП).

1.4 Особенности  документа WM ENGINE & TRANSMISSION

Это руководство содержит описание операций по снятию, разборке, проверке и регули-

ровке, установке узлов и деталей двигателя и трансмиссии.

Структура документа :

•  Общая информация

•  Основные данные для регулировок и контроля

•  Моменты затяжки резьбовых соединений

•  Клеи и герметики

•  Специальный инструмент

•  Процедуры ремонта узлов и деталей.

1.5 Особенности  документа WM Electrical Wiring





16

Электрические  схемы  необходимы  при  поиске  неис-

правностей в электрических цепях.

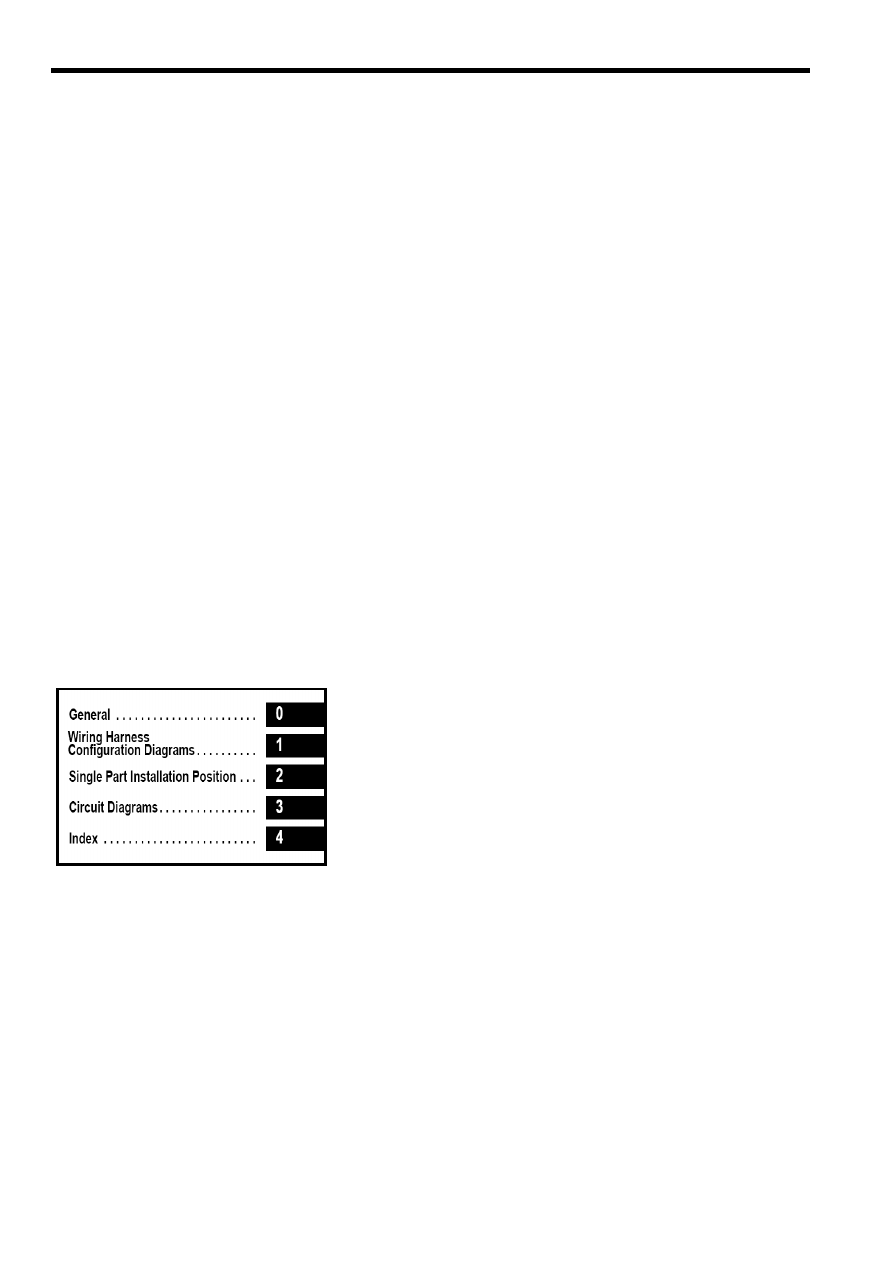

Структура документа :

•  Общая информация

•  Схемы  расположения  жгутов  проводов  и  разъе-

мов

•  Расположение отдельных узлов и деталей

•  Электросхемы





WM Electrical Wiring

0 - Важнейший раздел. Обязателен для подробного прочтения. Содержит информацию
о правилах чтения электросхем и правилах работы с электрооборудованием.

1    Содержит  информацию  о  расположении  жгутов  и  разъемов,  их  цвете  и  количестве
контактов.



2    Содержит  информацию  о  расположении  элементов  электрооборудования  (включая
точки заземления). Необходим для быстрого и безошибочного поиска компонентов.



3  Собственно электросхемы различных систем с указанием цоколевки разъемов, типа,
сечения и цвета проводов.





Состав и структура документации



1.6 Особенности построения WM для новых автомобилей

В  настоящий  момент  для  новых  автомобилей

эти все три документа (WM Chassis, WM E/W  и
WM Eng & Trans) объединены в один, что прин-
ципиально не влияет на поиск нужной информа-
ции.



17

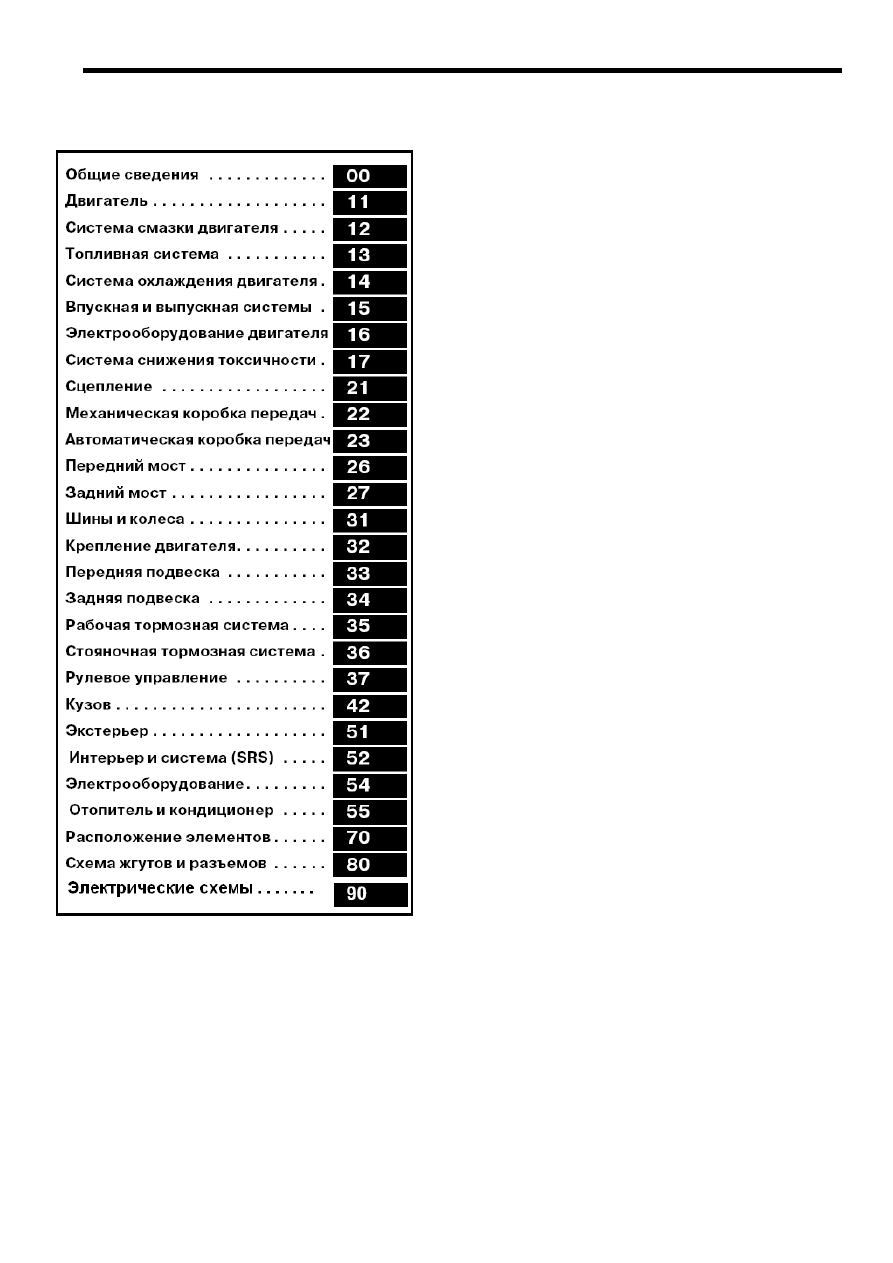

Раздел «Общие сведения»  (General) содержит

теперь  общие  сведения  для  ремонта  автомоби-
ля и его электрооборудования.


Раздел 11 «Двигатель»  состоит  из  двух  под-

разделов:  обслуживание  двигателя  на  автомо-
биле и капитальный ремонт снятого с автомоби-
ля двигателя.


Аналогично построены разделы 22 «Механиче-

ская КПП» и 23 «Автоматическая КПП».

ВНИМАНИЕ!

В документы WM вносятся изменения докумен-

тами Service Bulletin (сервисные бюллетени), ко-
торые  обязательно  надо  учитывать  при  поиске
информации,  ремонте  и  обслуживании  автомо-
биля.




















1.7 Информационные бюллетени (TECHNICAL INFORMATION MANUAL)



Для понимания устройства и принципа работы систем и устройств автомобилей очень

полезным  является  документ Technical Information Manual. В  нем  содержатся  описания
особенностей новых моделей автомобиля, основных компонентов и новых технических
решений, устройство и работа механизмов. Объем документа зависит от количества но-
ваций.

Документ содержит разделы, нумерация которых соответствует WM.









Состав и структура документации



1.8 Руководство по кузовному ремонту (BODY REPAIR MANUAL)

Это руководство содержит информацию по кузовному ремонту.
Структура документа :

•  Размеры и конструкция кузова

•  Размещение точек сварки и уплотнений

•  Информация по покраске

1.9 Предпродажная подготовка и периодическое техническое обслуживание (PRE-
DELIVERY INSPECTION & PERIODIC MAINTENANCE MANUAL)

В этом документе приводятся основные процедуры по обслу-

живанию и ремонту проводимые при предпродажной подготовке
и периодическом техническом обслуживании.

На основе этого документа разработаны технологические кар-

ты для проведения данных работ ( карта ПСО и карта ТО)











1.10 Компьютерная программа CAPS

Для  поиска  запчастей  используется  компьютерная  программа CAPS, которая  пред-

ставляет собой банк данных по всем автомобилям. Поиск осуществляется по идентифи-
кационным  данным  автомобиля  с  использованием  различных  алгоритмов  поиска.  Есть
русскоязычное описание программы.

Программа CAPS обеспечивает  однозначный  поиск  каталожного  номера  запчасти  по

номеру шасси автомобиля с использованием одного из алгоритмов.

Все приемы работы с программой приведены в русскоязычном описании.
Простейший  поиск  производится  по  оглавлению,  представленному  графически  и  по

схемам узлов и агрегатов. Возможен поиск по Part Name Code и названию детали.

Изменения условий заказа запчастей производится документами Service Part News, ко-

торые необходимо учитывать при заказе запчастей.



Расхождения в расположении информации между WM и CAPS:

Название системы

раздел в
WM

раздел в
CAPS

Система  снижения  токсично-
сти



17 15-710

Трансфер



22

24

Подвеска силового агрегата 32

11-510

Стояночный тормоз   36

35

Двери



42

43

Сидения







52 53
