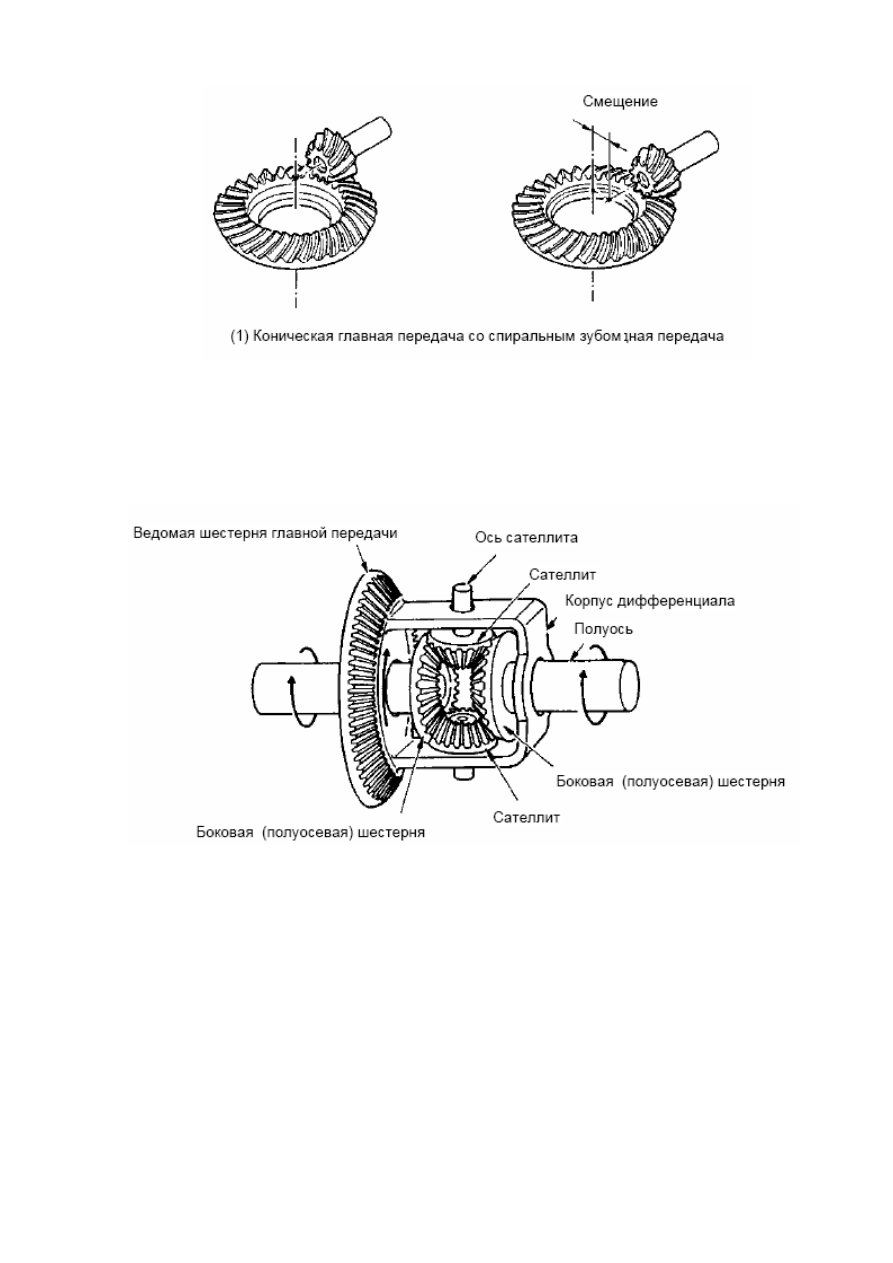

Рис. 6-3 Типы главных передач





6-3 Назначение дифференциала






Рис. 6-4 Общее устройство дифференциала




6-4 Работа дифференциала












-  -

36



(1) Прямолинейное движение


(2) Движение по криволинейной

траектории

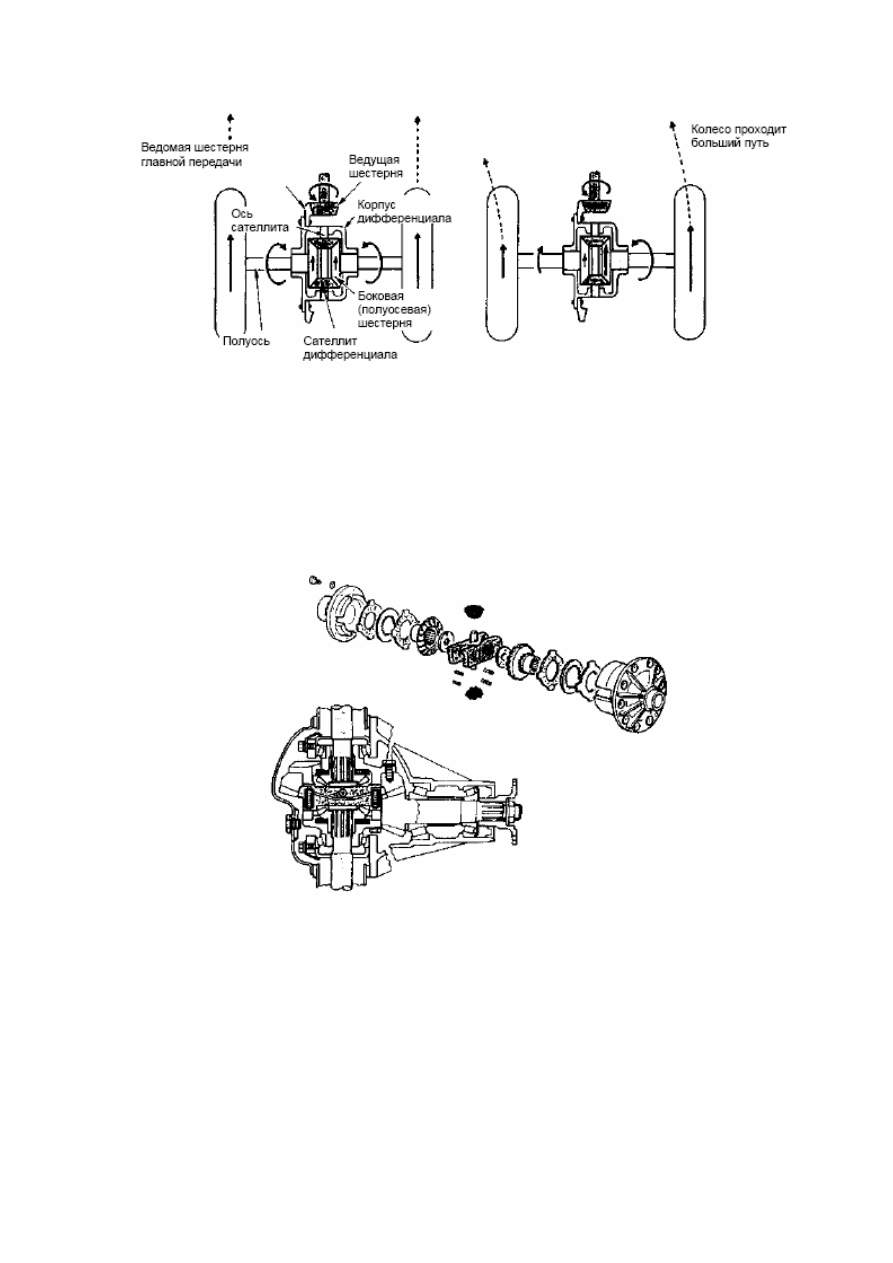

Рис. 6-5 Работа дифференциала











Рис. 6-6 Дифференциал повышенного трения












РАЗДЕЛ 7

ОБСЛУЖИВАНИЕ СЦЕПЛЕНИЯ



-  -

37




7. ОБСЛУЖИВАНИЕ СЦЕПЛЕНИЯ

7-1 Проверка

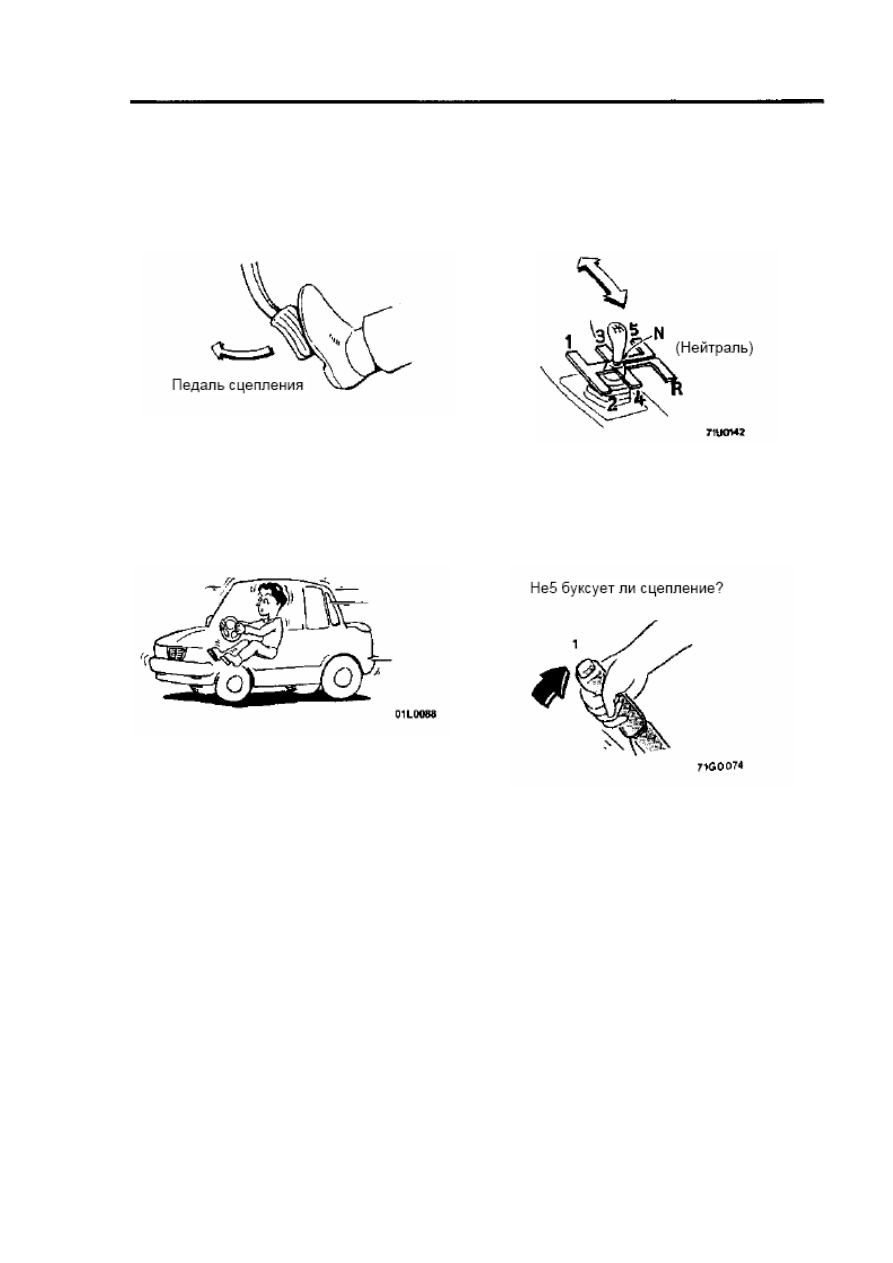

Полностью ли включается сцепление?








Рис



Рис



. 7-1

. 7-2



Полностью ли выключается сцепление?








Рис. 7-3





Рис. 7-4





-  -

38





Рис. 7-5







7-2 Процедуры регулировки сцепления

ПРОВЕРКА И РЕГУЛИРОВКА ПЕДАЛИ С

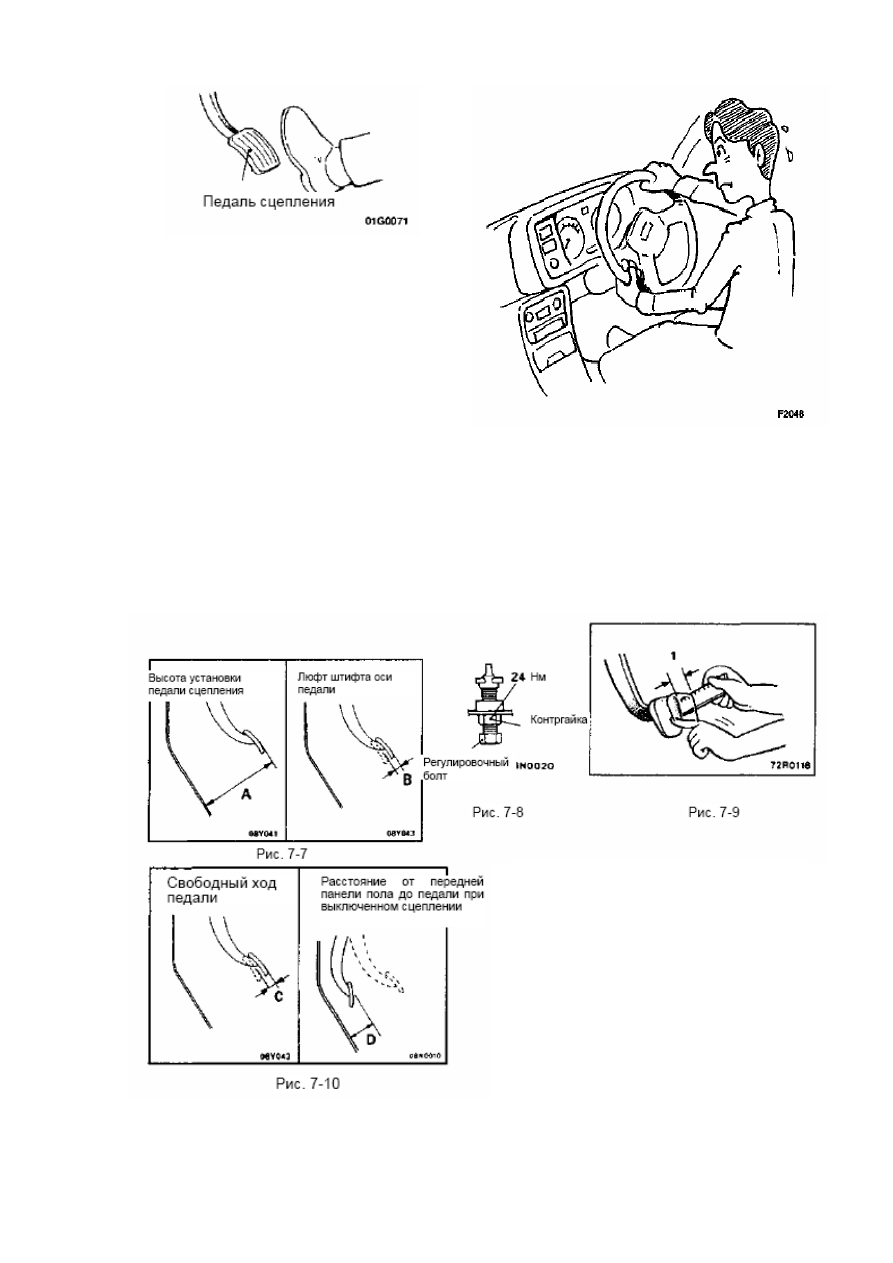

Рис. 7-6





ЦЕПЛЕНИЯ


Номинальное значение (А): 175-180
мм
Номинальное значение (В): 1-3 мм


Номинальное значение (С): 6-13 мм
D): 50 мм или более


РОВЕНЬ ЖИДКОСТИ В БАЧКЕ ГЛАВНОГО ЦИЛИНДРА СЦЕПЛЕНИЯ


У




-  -
